为什么建筑配电柜的麻烦都在收尾阶段
建筑配电的技术难度不高，但它出问题的地方往往不是技术：回路标识对不上、资料交不齐、工地临时改回路、验收时被挑出细节。以下四个是我们被叫去处理得最多的。
回路标识和实际接法对不上
贴纸标签掉了、手写标签看不清、后期改过回路但图没改。验收和后期维护都要靠人一个个试，一次停电排查就是半天。
工地环境把柜子先折腾坏
施工阶段的粉尘、雨水和磕碰，比运行阶段狠得多。防护等级和锁具没按工地条件选，等到正式通电时柜子已经受伤。
临时用电和正式柜混着来
智慧施工箱既要满足临时用电规范，又要能重复周转。按一次性产品做的箱子，两个工地就报废。
资料交不出来，验收被卡
回路表、试验报告、装箱单缺一样，整体验收就得等。这类返工的成本远高于柜子本身。
我们怎么配，能拿什么去验收
四条做法，对应上面四个问题。都是标准动作，不是加钱项。
| 设计决定 | 柜内怎么改 | 可核验 |
|---|---|---|
| 标识与图纸对不上 | 回路标识用激光雕刻字牌与资产编号，不靠贴纸；竣工原理图与端子表按最终接法出，改回路就改图。 | 竣工原理图、端子与线号表随柜交付，与柜内实物一致。 |
| 工地环境损伤 | 按安装阶段选防护等级与锁具：户外与施工期用 IP54 以上发泡门封、防雨檐、可加锁五金，外露件不锈钢。 | 按 IEC 60529 / GB 4208 出具 IP 测试报告（需要时）。 |
| 临时用电周转 | 智慧施工箱按可周转设计：加厚柜体、可更换锁具与脚轮底座、回路保护与漏电按临时用电规范配，可重复拆装。 | 提供例行试验报告与装箱单，便于工地建档与复检。 |
| 验收资料 | 完整资料包随柜：原理图、BOM、例行试验报告、装箱单、出厂照片。可以做在发货前先发电子档。 | 货到之前资料先到，验收不等资料。 |
这一大类我们做过的设备与场景
建筑与设施配电是我们配套过的六类场景。全部属于已交付履历：可谈做法与方案、可按你的回路表配柜，不配客户现场图、不编项目数字。
建筑与设施配电的配套方案
下面这些是这一类工况里我们配套过的设备与做法。每个方案页写了设备工况、遇到的问题、柜子怎么配、以及哪些点可以按项目定制。
住宅建筑配电柜
按设计院图纸与规范生产的住宅配套箱柜：批量一致、资料齐套、变更响应快。
看这个方案 →商业综合体 / 楼宇商业建筑配电柜
商场写字楼的低压配电、分户计量与消防联动接口，双电源切换按图执行。
看这个方案 →制造工厂 / 厂房厂房低压配电柜
厂房进线、馈线与电机回路配电：GGD / MNS / XL-21 按需组合，单线图报价。
看这个方案 →学校 / 医院 / 场馆配套公共设施配电柜
学校医院场馆的配套配电：双电源、应急回路、全套验收资料随货提供。
看这个方案 →工业空调 / 洁净 / 恒温恒湿工业空调控制柜
恒温恒湿机组的压缩机、风机、加湿加热协调控制，温湿度分程 PID。

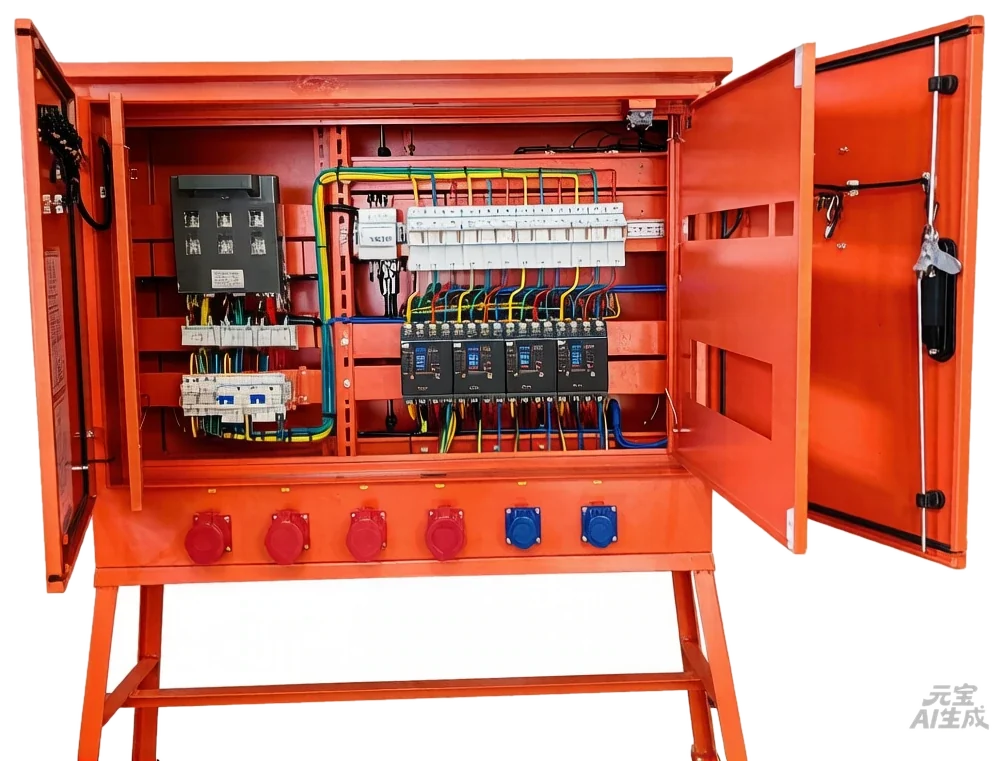

看这个方案 →施工现场 / 工地用电智慧施工配电箱
工地三级配电两级保护 + 分回路计量监测，数据上传项目平台。
看这个方案 →建筑配电里最常见的三种柜
多数项目是这三种的组合。我们按你的回路表与进线条件配，也可以整套打包。

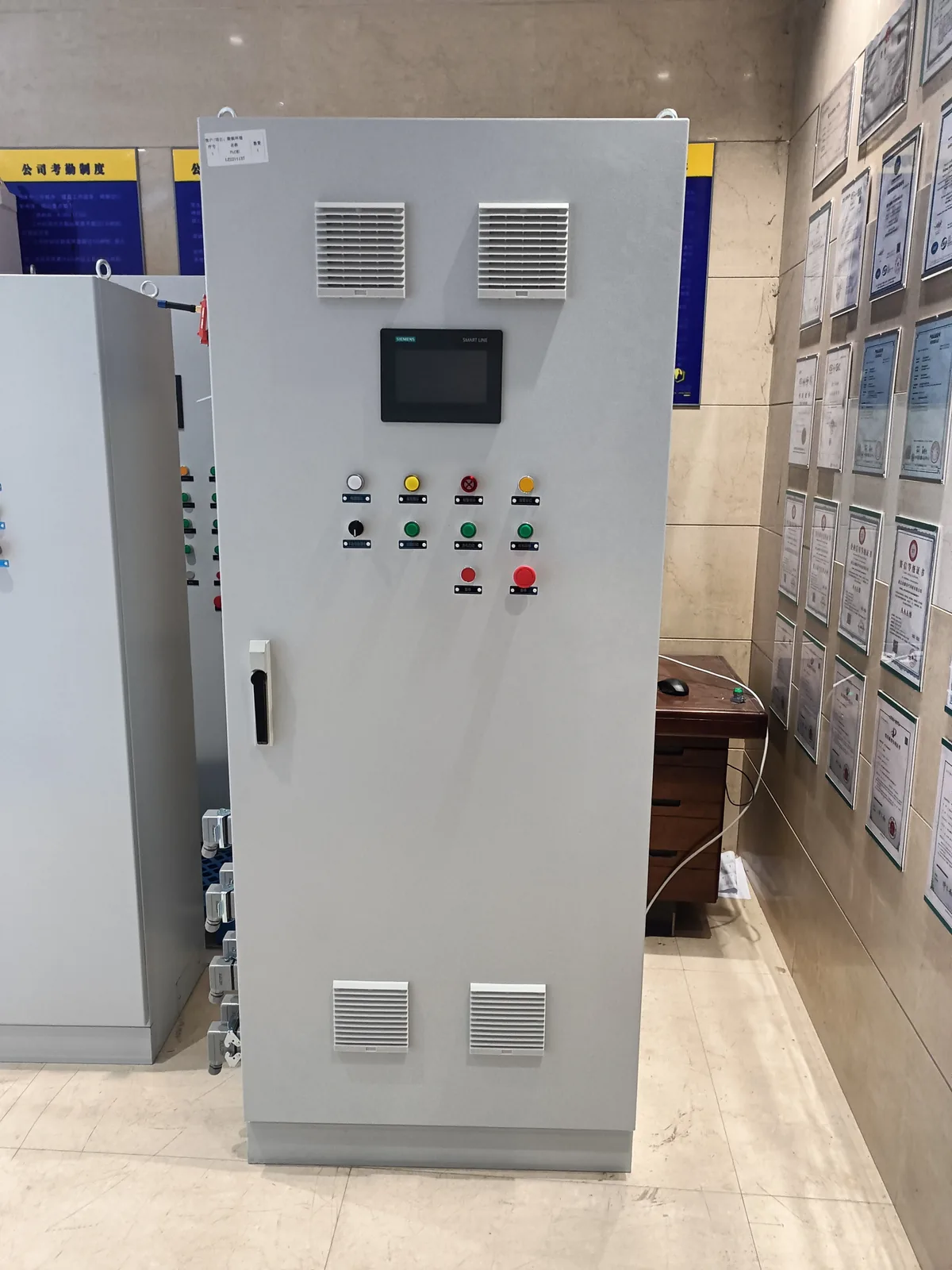

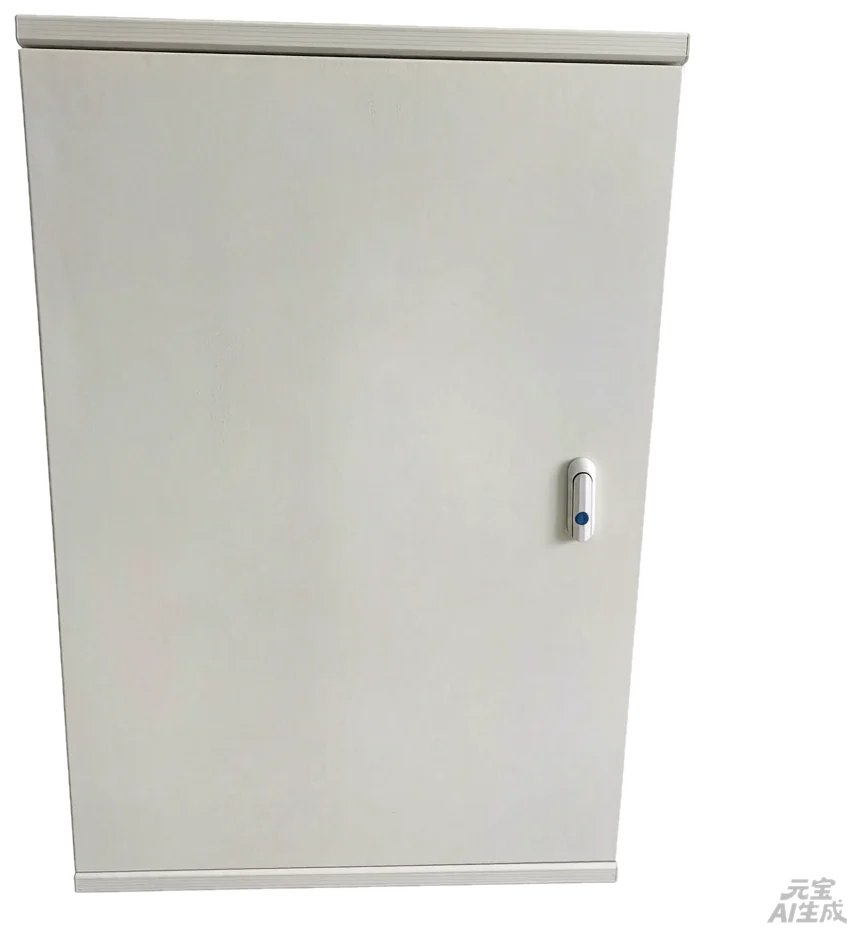

楼层与区域配电柜
- 形式挂墙或落地，4–36 回路
- 保护微断 / 塑壳 / 漏电 / RCBO，二级浪涌
- 标识激光雕刻字牌与资产编号
- 结构IP44–IP65，可加锁，防雨檐（户外）

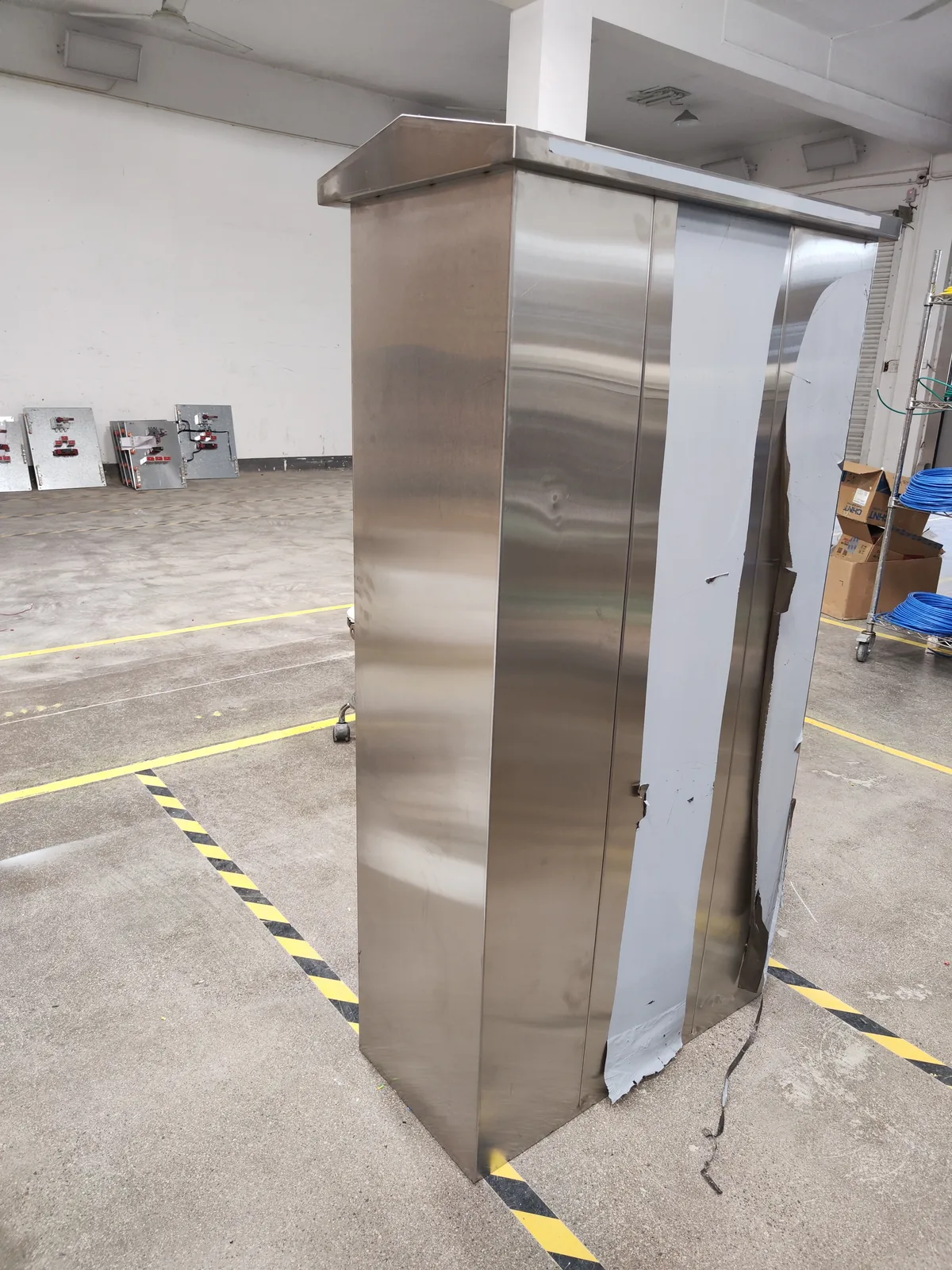

设备控制与电源柜
- 控制接触器、软启动或变频（按设备定）
- 保护电机保护开关、缺相与过载保护
- 接口可预留 BA 系统干接点或 Modbus
- 标准IEC 61439-1/-2 · CE（LVD + EMC）

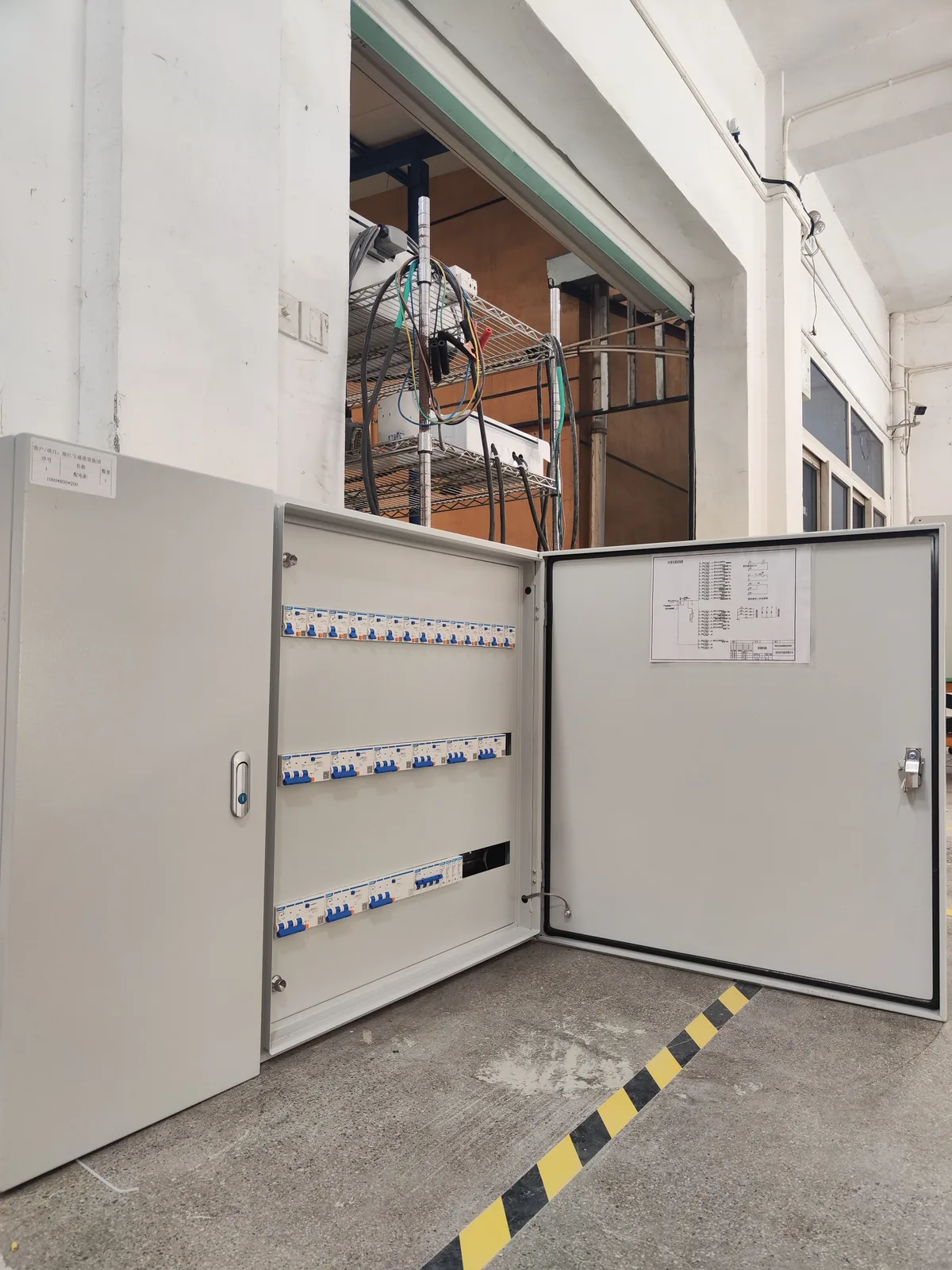

智慧施工箱与临时用电箱
- 形式移动式或挂墙式，带脚轮底座
- 保护漏电、短路、过载，插座回路按规范分设
- 结构加厚柜体、可更换锁具、防雨结构
- 资料例行试验报告与装箱单，便于工地建档
实拍证据：整机、柜内与行业特化细节
下面三格是本行业柜子的实拍位。这一类工况我们做过，但现场照片需要按项目逐个补齐；补齐前先用占位，每格下方写明了要拍什么。照片到位后替换，页面上不作任何客户或项目指认。
从发图到发货，五步
按回路表配置保护器件与线径，激光雕刻回路标识与资产编号，户外与施工期加防雨檐与可加锁五金，竣工原理图与端子表随柜交付，出厂前 100% 例行试验。
01 发图与工况
把项目单线图 / 负载清单 / 防护要求 / 数量发来，1 个工作日内回复报价
02 图纸评审
电气工程师逐项核实选型，必要时电话会议对回路细节，出修订版原理图
03 下单排产
排产后 15–25 天交付；急单可走快车道（批量 + 现货元件）
04 出厂试验
每台通电做功能试验 + 工频耐压 2500V·1min + 接地连续性 + 防护 IP 抽测
05 发货与验收
发货前提供实物图 + 例行试验记录；随柜资料包齐全，到场可直接调试
建筑与设施配电柜
为住宅、商业建筑、厂房、公共设施、工业空调与智慧工地配套的配电箱与控制柜：按回路表配置、分路计量、漏电与浪涌保护、激光雕刻标识，符合 IEC 61439 与 CE，15–25 天交付。
行业常见问题
你们真的做过住宅和商业建筑的配电柜吗？
做过，属于我们已交付的履历类目。说明一句：这类我们没有可公开的客户现场照片和项目数字，因此页面上不用图、不写数字——但做法、回路配置和资料标准都可以按你的要求谈，需要参考时可以另行沟通。
回路表和标识能按我们的规范来吗？
可以。标识用激光雕刻字牌与资产编号，编号规则、字体和语言按你的规范定；竣工原理图与柜内实物一致，改回路就同步改图。
智慧施工箱能重复使用几个工地？
按可周转设计：加厚柜体、可更换锁具与脚轮底座、防雨结构。具体周转次数取决于工地使用方式，我们不编数字，但结构是按多次拆装做的。
能配计量和远程抄表吗？
可以。分回路电流互感器加计量模块，Modbus RTU 或以太网接口接你的能耗平台，寄存器表随柜交付。
元件品牌能指定吗？
能。常采施耐德、ABB、西门子和正泰，也可以按你指定的品牌采购；交期与价格差异我们在报价阶段标清楚。
起订量和交期？
1 件起订，量产建议 ≥5 件；图纸确认后 15–25 天，准时交付率 98%。整批项目可以按楼层或标段分批交付。
