软启动柜
- 起动方式：晶闸管调压软启动，电压斜坡 / 限流 / 转矩控制可选，起动电流可限至 2–4 倍额定
- 功率范围：15–500 kW（低压 AC 380V / 400V），更大功率可做中压软启（另议）
- 旁路运行：起动完成后旁路接触器投入，晶闸管退出，运行时无额外损耗与谐波
- 保护：过载、缺相、短路、过热、三相不平衡、堵转保护，支持多次起动限制
- 试验：逐台带载起停测试，按客户电机铭牌设定起动时间、初始电压与限流倍数
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | 落地式软启动柜 / 壁挂式软启动箱，单台电机一台柜 |
|---|---|
| 标准尺寸（宽×深×高） | 600×600×1800 / 800×600×2000 mm，按功率与散热需求选档 |
| 柜体结构 | 2.0 mm 冷轧碳钢折弯焊接 + 加强筋，静电粉末喷涂 |
| 表面处理 | 除油 → 除锈 → 磷化 → 静电粉末喷涂 60–80 μm，200℃ 烘烤 30 分钟 |
| 防护等级 | IP54 标配 / IP65 可选（GB 4208 / IEC 60529） |
| 散热设计 | 晶闸管散热器按功率配散热面积，柜顶排风；大功率加装散热风机 |
| 安装方式 | 落地安装，柜前留 ≥800 mm 检修通道 |
| 进出线 | 底部电缆进线带格兰板，主回路出线可用铜排引出 |
| 适配功率 | 低压 15–500 kW（AC 380V / 400V，三相）；更大功率中压方案另议 |
|---|---|
| 起动方式 | 电压斜坡起动、限流起动、转矩控制起动，可按负载特性选 |
| 起动电流 | 限流模式下可设定为额定电流的 2–4 倍（默认 3 倍） |
| 起动时间 | 0–60 s 可调，重载起动可分段设置初始电压与斜坡时间 |
| 旁路方式 | 起动完成后旁路接触器投入，晶闸管退出，运行时无附加损耗 |
| 起动频次 | 按软启动器允许的起动次数设计，含间隔时间与热容保护 |
| 保护功能 | 过载、缺相、短路、过热、三相不平衡、堵转、起动超时保护 |
| 控制接口 | 就地按钮 / 远程启停，可选 PLC 接口、通讯口与上位监控 |
| 单机就地控制 | 一台软启动柜带一台电机，门面按钮起停，含电流表与状态指示 |
|---|---|
| 一用一备 | 两台电机各配一台软启动柜或一台柜内双回路，故障自动切换 |
| 远程 / PLC 控制 | 接受 PLC 或上位系统的启停与复位信号，返回运行、故障、电流信号 |
| 重载起动方案 | 大惯量负载（风机、破碎机）用转矩控制或分级起动，必要时加大软启容量 |
| 软启 + 旁路柜 | 软启动器与旁路接触器分柜安装，便于大功率时分散散热 |
| 与变频混用 | 主工艺负载用变频调速，辅助大电机用软启动，共用进线分路 |
| 参照标准 | GB/T 7251.1 / IEC 61439-1（成套）；GB/T 14048.6（软启动器） |
|---|---|
| 电气间隙与爬电距离 | 符合污染等级 3、过电压类别 III 要求 |
| 绝缘电阻 | ≥1 MΩ（500V 兆欧表，晶闸管断开测量） |
| 工频耐压 | 主回路 2500V / 1 min，控制回路 1500V / 1 min |
| 起动性能验证 | 按设定值实测起动电流曲线与起动时间，记录随柜交付 |
| 出厂试验（逐台） | 回路检查、绝缘与耐压、起停操作、保护动作试验、带载起停测试 |
| 随货文件 | 电气原理图、端子表、软启动器参数设置表、BOM、试验报告、出厂照片 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
起动电流限住
按电机与负载特性把起动电流设定在额定 2–4 倍之间。对同一条母线上的其他设备来说，这个差别就是“合闸时灯闪不闪”。
起完就退出
起动完成后旁路接触器合上，晶闸管退出运行。运行时没有晶闸管压降损耗，也没有谐波注入电网，这是软启动相比变频的一大优势。
重载起动分段设
风机、破碎机这类大惯量负载，用初始电压 + 斜坡时间分段设置，避免起动到一半堵转过流跳闸。
起动次数算清楚
按软启动器的热容曲线核对起动间隔与允许次数。频繁起停的场合我们会建议加大一档容量或改用变频。
旁路切换时序实测
旁路接触器从投入到晶闸管退出的时序在出厂时实测，避免切换瞬间出现电流冲击。
带载起停测试
出厂前接负载试起停，记录起动电流与起动时间，参数表随柜交付，现场照着输就能复现。
实拍与柜体结构

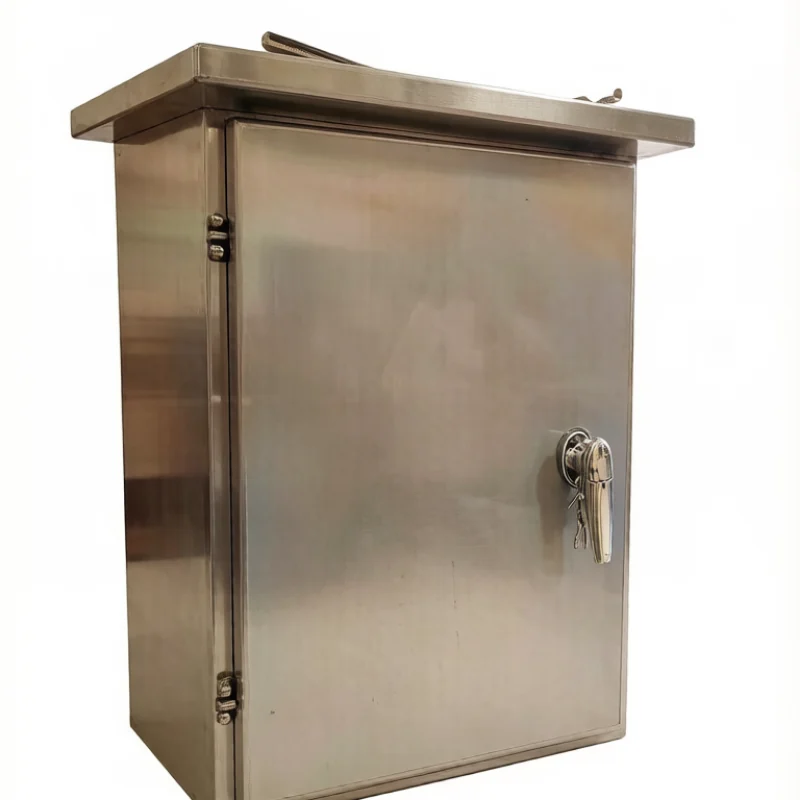

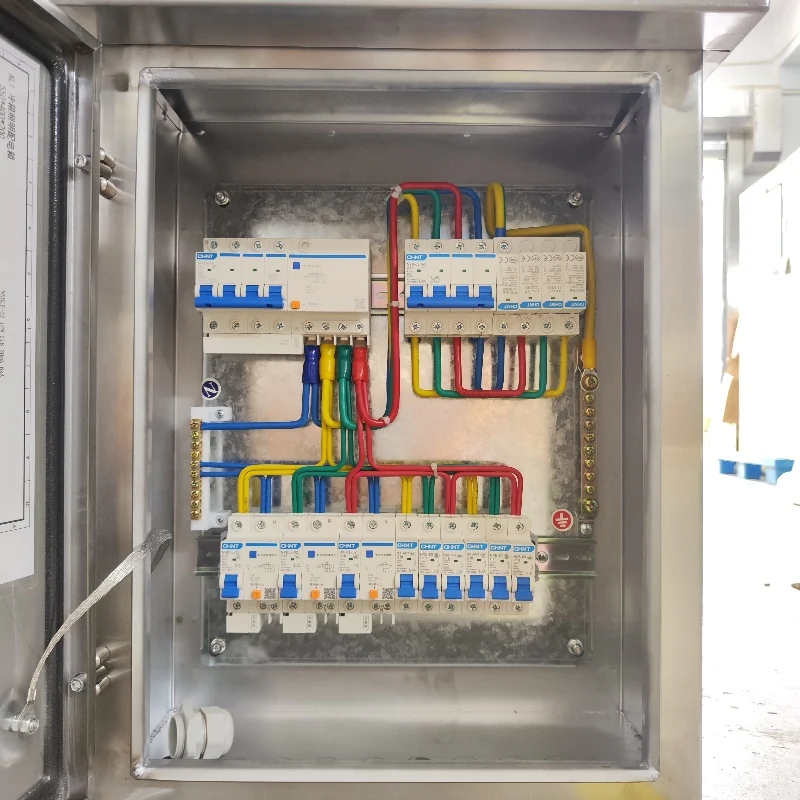

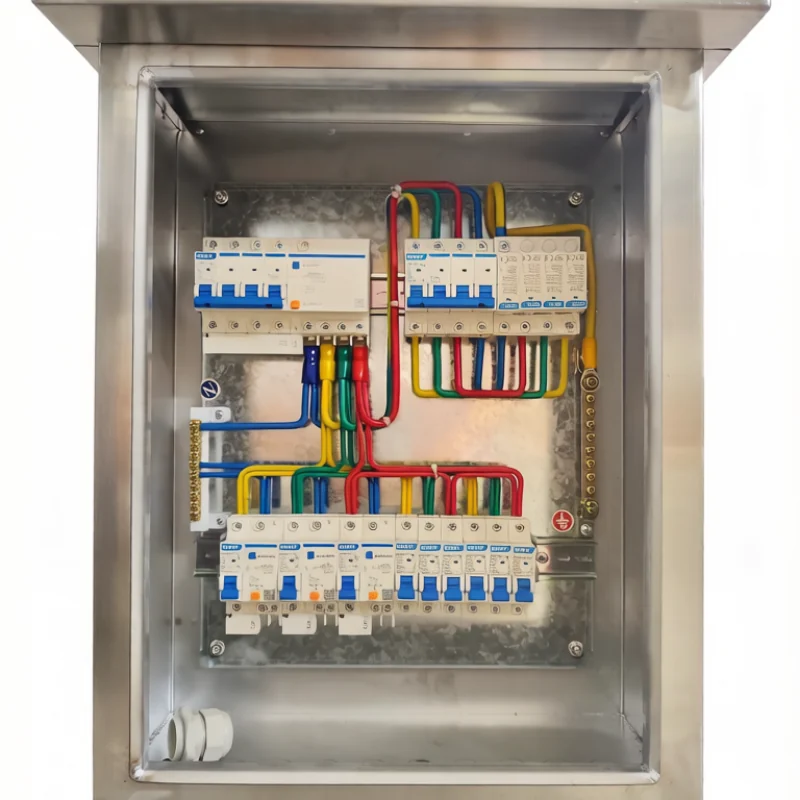

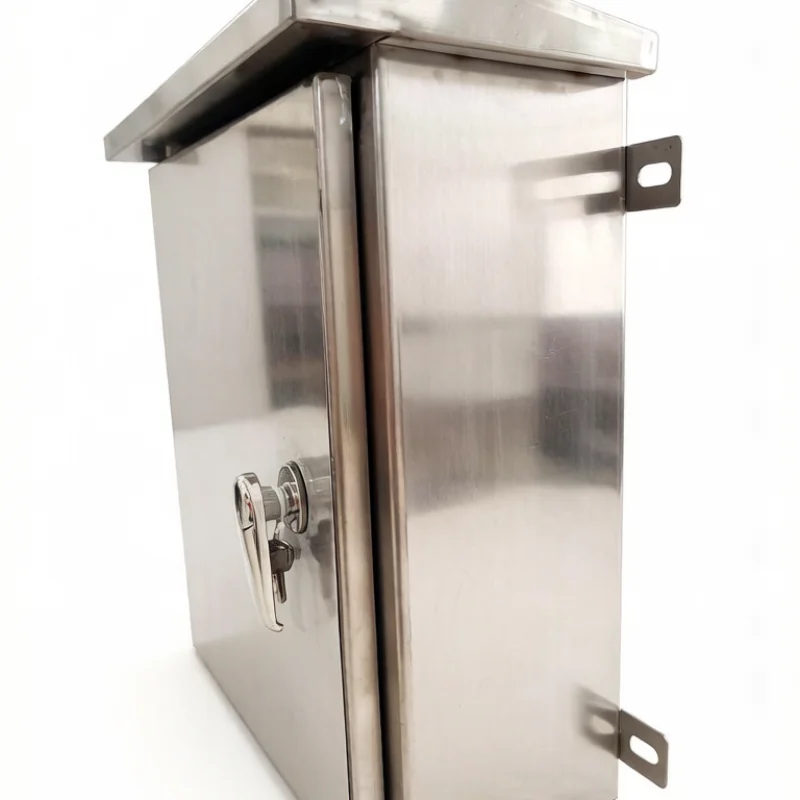

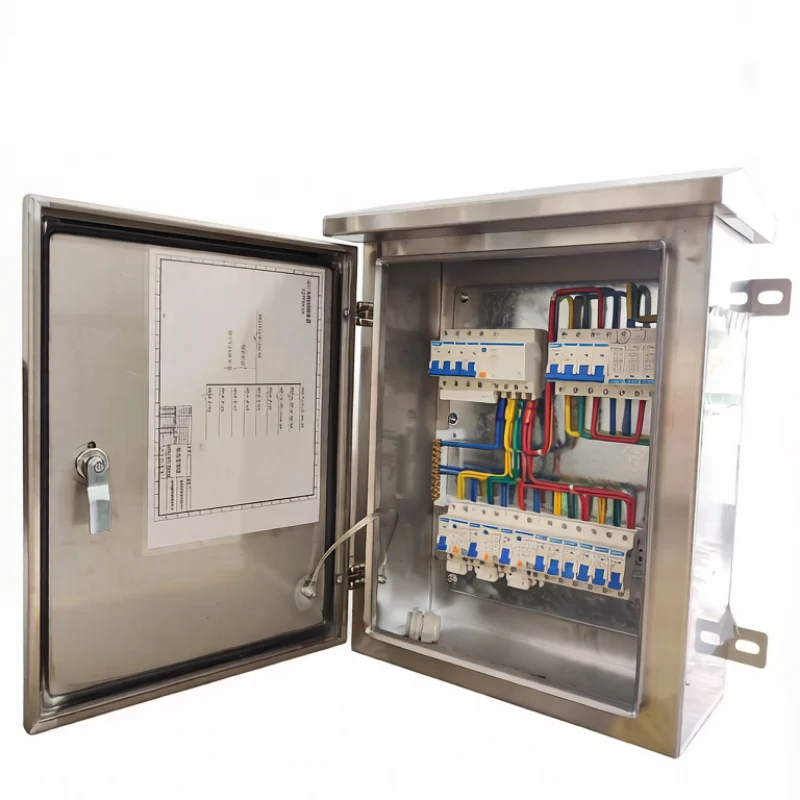

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
水泵与风机
降低起动水锤与风阀冲击，减小对管路的冲击载荷。
皮带机与输送线
软起软停减少物料撒漏与皮带打滑，多台之间可做顺序起动。
破碎机与球磨机
大惯量重载起动，用转矩控制降低对电网与机械的冲击。
空压机与压缩机
减少起动电流对同母线设备的影响，延长接触器寿命。
离心机与搅拌机
避免起动转矩突变造成轴系与减速机损伤。
老配电房扩容受限
变压器容量不够时，靠限流起动把大电机带起来，省下扩容投入。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
软启动柜和变频柜有什么区别？
核心区别是“要不要调速”。软启动只在起动阶段起作用，转起来就旁路，运行时和直接起动的电机完全一样；变频柜是全程调速，能按工艺改变转速。只想起得稳，软启动更便宜、谐波更少；想调速节能，才需要变频。
软启动柜一定要装旁路接触器吗？
建议装。没有旁路时晶闸管长期通电，会产生压降损耗和发热，电费和维护都吃亏。我们默认配旁路接触器，起动完成后自动投入运行。
能频繁起动吗？
受软启动器热容限制。一般每小时 3–6 次是比较稳的范围，超过这个频次建议加大容量或改用变频器。频繁起停的场合请把每天的起动次数告诉我们，我们按热容核算容量。
起动电流能限到多少？
常规可限到额定的 3 倍，要求更高可到 2–2.5 倍。限得越低，起动时间越长，重载场合要确认电机能不能起得来 —— 我们会按负载特性给你建议值。
一台柜能带几台电机？
一台软启动器一般对应一台电机。多台电机可以各配一台软启动器装在同一个柜里，或者用一控多方案按顺序逐台起动，具体看电机功率与起动间隔要求。
老设备改造，原来的控制柜还能用吗？
多数情况可以。保留原有配电与馈出回路，在电机回路串入软启动柜即可，原控制按钮可接入新柜做远程信号。改造前我们看一下原系统图，给出接线方案。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
大电机起动想吃掉冲击？
把电机功率、负载类型、每天起动次数发过来，免费出软启动柜配置与容量核算 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
