继电器逻辑控制柜
- 逻辑核心：中间继电器（联锁 / 记忆）+ 时间继电器（时序）+ 计数继电器
- 免编程：全部逻辑固化在接线里，原理图即全部真相
- 抗扰：无 CPU 无软件，强电磁环境（铸造 / 焊接车间）稳定性突出
- 交付：完整原理图 + 线号一致的接线，检修照图索骥
- 元件：施耐德 / ABB / 西门子 / 正泰，可指定品牌或自采寄厂
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | 壁挂式 / 落地式，单门或双门 |
|---|---|
| 标准尺寸（宽×深×高） | 600×300×800（壁挂）/ 800×600×1600（落地）mm，可非标 |
| 柜体结构 | 1.5–2.0 mm 冷轧碳钢折弯焊接，静电粉末喷涂 |
| 防护等级 | IP54 标配 / IP65 可选 |
| 操作面板 | 起停按钮、选择开关、指示灯按操作流程布置 |
| 维护性 | 继电器全部导轨式，插拔更换不动接线 |
| 控制电压 | AC 220V 常规；DC 24V 用于长线路与安全场合 |
|---|---|
| 逻辑元件 | 中间继电器（2/4/8 触点）、时间继电器（通电/断电延时）、计数继电器 |
| 主令元件 | 按钮、旋钮、选择开关、指示灯、蜂鸣器 |
| 保护配置 | 断路器 + 熔断器分路；接触器配热继电器 |
| 联锁方式 | 常闭触点串接（安全优先），自保持与互锁按标准接法 |
| 触点冗余 | 关键联锁双触点并联 / 串联，单触点失效不断保 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 / 欧姆龙，支持自采寄厂 |
| 顺序联锁型 | 多台设备按时间或位置顺序启停，前级未开后级不动 |
|---|---|
| 互锁优先型 | 两地操作 / 双向设备互锁，安全联锁常闭串接 |
| 定时轮换型 | 时间继电器组做一用一备自动轮换（泵房经典） |
| 老线复制型 | 按旧柜原理图 1:1 复刻换新，接线号不变 |
| 升级预留型 | 先继电器逻辑，柜内预留 PLC 位与端子，日后平滑升级 |
| 成套标准 | GB/T 7251.1 / IEC 61439-1 |
|---|---|
| 图实一致 | 逐台核对接线与原理图回路号一致（抽检 + 全检线号段） |
| 出厂试验（逐台） | 绝缘电阻、工频耐压、按联锁时序逐路通电动作验证 |
| 触点寿命 | 按工况选型：动作频繁回路用高机械寿命型（≥10⁷ 次） |
| 随货文件 | 原理图、端子表、线号对照、BOM、试验报告 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
线号即回路号
每根线套线号管、编号与原理图一致，全检线号段；老师傅拿图十分钟定位故障点。
联锁串常闭触点
安全联锁一律串常闭触点——断线即停机（失效安全），不用常开凑合。
关键回路冗余
关键联锁与自保持用双触点并 / 串冗余，单触点接触不良不破坏安全功能。
导轨式全插拔
继电器全部导轨插座式，坏哪只拔哪只，库存备三只通用型号即可应付大修。
联锁时序通电过
出厂按联锁表逐路通电验证动作顺序，每一步在试验记录上打勾。
接线号不变
老线改造按旧原理图 1:1 复刻，端子号与旧柜一致，现场电缆原位对接不用重新对线。

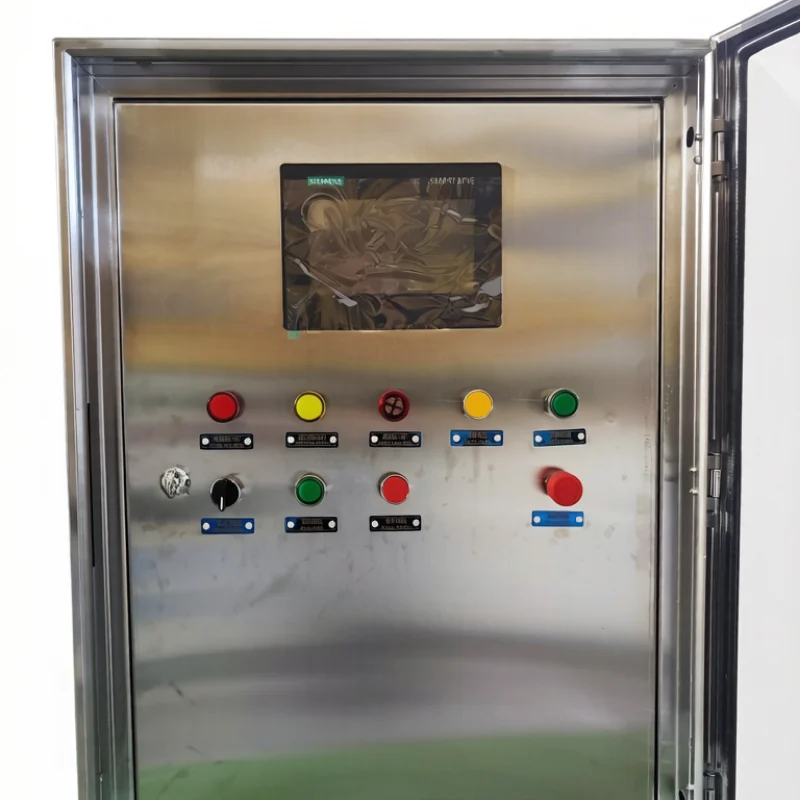

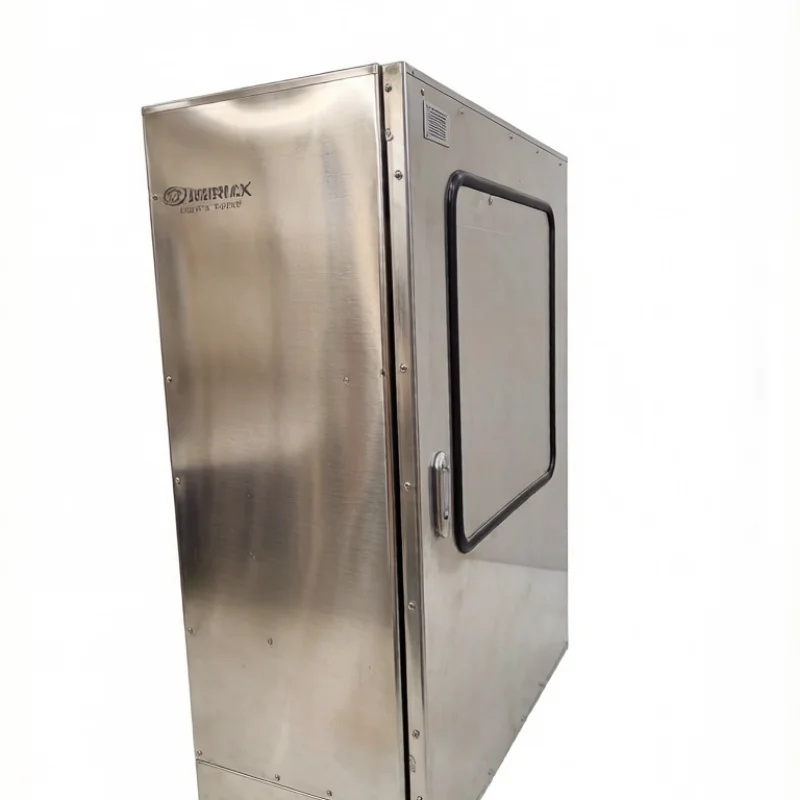

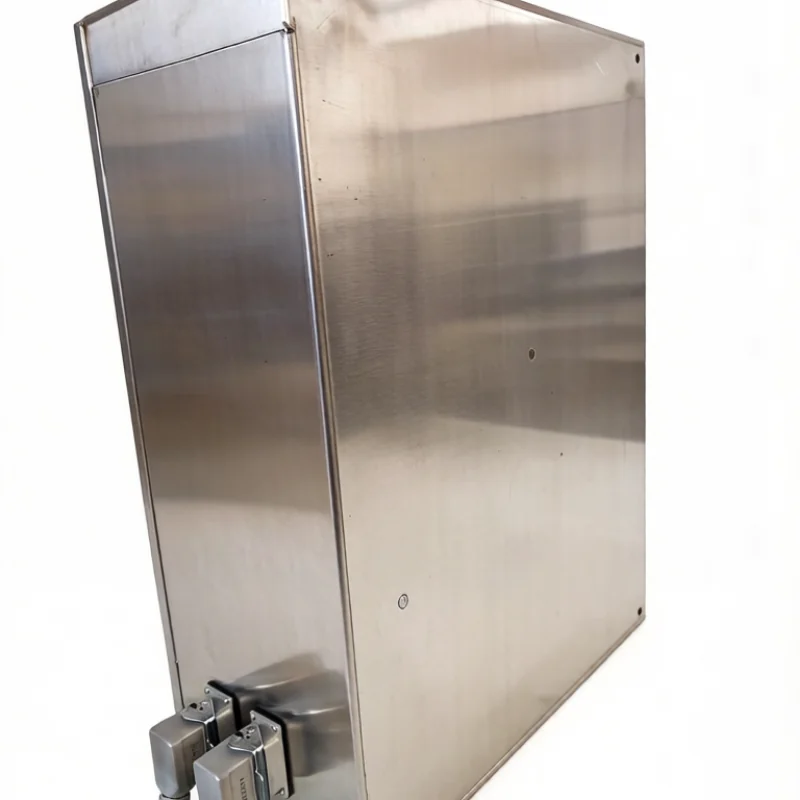

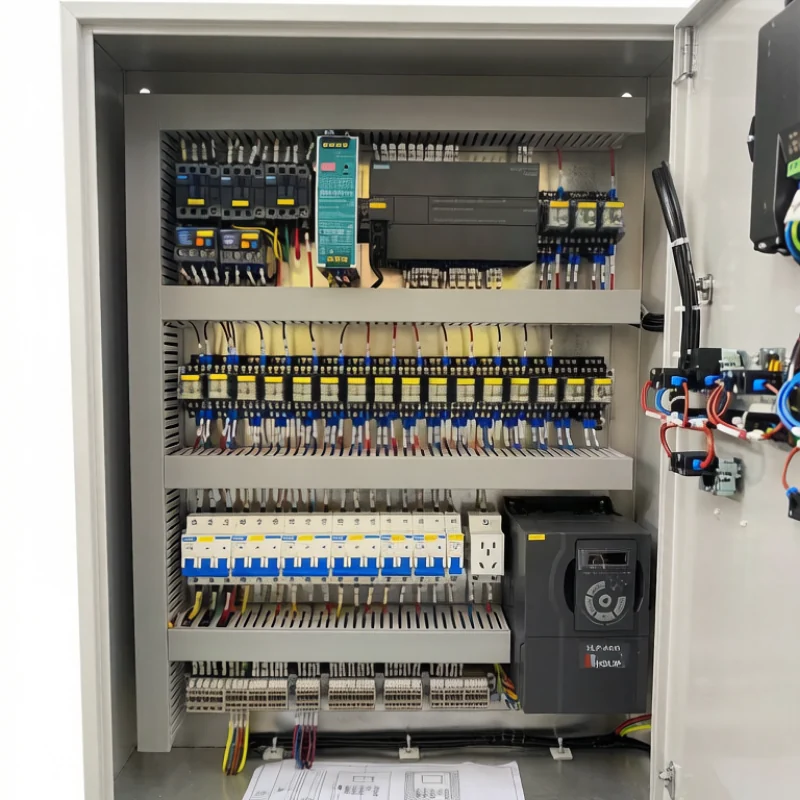

实拍与柜体结构
下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
泵房一用一备
液位 + 时间继电器自动轮换，免 PLC 免维护焦虑。
闸门与阀门联锁
开关联锁与限位停机，逻辑简单可靠。
加热与温控回路
温控表 + 接触器 + 联锁，烘房 / 熔炉配套。
铸造焊接车间
强电磁干扰环境，无 CPU 方案稳定性优势明显。
老线复制换新
按旧图 1:1 复刻，改造窗口一个夜班完成。
业主禁用 PLC 场合
部分水务 / 军工 / 涉密项目指定继电器逻辑，正对路。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
什么时候该用继电器逻辑而不是 PLC？
满足任一条就优先考虑：联锁少于 20 个、动作频率低（分钟级）、现场维护力量只懂强电、业主指定不用 PLC、强电磁干扰环境。逻辑复杂、要数据与报表、频繁改工艺，就上 PLC。
继电器柜后期好改逻辑吗？
小改（加一路联锁、改一个延时）改接线即可；逻辑大改相当于重新设计接线，这时不如换 PLC。我们做继电器柜时默认预留 PLC 安装位与端子排 20% 余量，给日后留路。
触点寿命多久，怎么维护？
导轨式中间继电器机械寿命 10⁷ 次量级，电气寿命按负载打折。动作频繁的回路选高寿命型并纳入年检（看触点烧蚀），备三只通用型号就能覆盖大修。相比 PLC 的卡件更换，继电器备件成本几乎忽略。
和 PLC 成本怎么比？
小逻辑（≤10 只继电器）继电器柜比 PLC 柜便宜 30–50%；逻辑超过 30 只继电器后接线工时反超，PLC 反而更划算。我们两头都做，按你的逻辑表如实报价，不硬推贵的。
能把旧柜的图发给你们复刻吗？
这正是我们常做的：旧图（哪怕手绘蓝图）拍照发来，我们整理成标准原理图后 1:1 复刻，端子号与旧柜一致，现场电缆原位对接。旧图缺失可安排拍照清点旧柜接线反推图纸。
时间继电器整定丢了怎么办？
所有整定值写在随货的整定表里，贴在柜门内侧副本；换新继电器照表恢复。时间参数变更也走整定表记录，不靠老师傅记忆。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
旧图新做，或从零搭一套
把联锁需求或旧柜原理图发来，免费出继电器逻辑方案 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
