一、MCC 柜的标准定义 Motor Control Center 的缩写
MCC = Motor Control Center(电机控制中心),按 GB/T 7251.1 与 IEC 61439 系列标准定义，是由一个或多个抽屉单元 + 公共水平母线 + 公共垂直母线组成的组合柜，专用于多台电机的集中控制。
每个抽屉单元独立控制 1 台或 1 组电机，抽屉可抽出 / 插入，检修时不影响其他抽屉运行。
二、MCC 柜 vs 普通配电柜：核心差异 一张表看穿
| 项目 | MCC 柜 | 普通配电柜 (GGD / GCS) |
|---|---|---|
| 主要功能 | 控电机(启停 / 调速 / 保护) | 配电(分配电能 / 短路保护) |
| 每抽屉内容 | 断路器 + 接触器 + 热继电器 + 互感器 | 断路器 / 计量 / 补偿 / 馈出 |
| 典型抽屉数 | 6–18 个 | 少(多用固定面板) |
| 抽出式 | 标配(抽屉可整体抽出) | 可选(部分抽屉) |
| 价格 | 高(高 30–80%) | 中 |
| 典型场景 | 化工厂 / 电厂 / 水厂 | 车间 / 楼层 / 厂房 |
配电柜是「电的搬运工」,MCC 柜是「电机的指挥官」。一个送电，一个控电。
三、MCC 柜的典型应用场景 电机密集的地方就适合
- 水处理厂:进水泵 / 提升泵 / 反冲洗泵 / 加药泵 / 鼓风机，一台电机一个抽屉
- 化工厂:反应釜搅拌 / 输送泵 / 压缩机 / 风机，集中控制 + 互锁
- 电厂:给水泵 / 凝结泵 / 磨煤机 / 引风机，大功率电机可上 2 抽屉
- 大型工厂车间:数控机床群 / 自动化生产线 / 中央空调机房
判断要不要用 MCC 的简单标准：车间电机 ≥ 8 台、每台功率 ≥ 5.5 kW、集中控制,就值得上 MCC。
四、MCC 柜单抽屉里装什么? 5 大元件缺一不可
一个标准 MCC 抽屉单元，内部结构：
- 主回路:塑壳断路器(短路)+ 接触器(启停)+ 热继电器(过载)
- 信号回路:电流互感器 + 控制继电器 + 信号灯 + 按钮
- 机械联锁:抽屉与主回路的机械 + 电气双重联锁(防止带电抽出)
- 二次端子排:现场信号进出(急停 / 远程启停 / 状态反馈)
- 抽屉外壳:抽出位置 / 试验位置 / 工作位置 三档切换
金麟 MCC 抽屉的标准 3 档位:断开 / 试验 / 运行 —— 抽屉插入后先到「试验位」可通电调试，确认无误推到「运行位」,需要检修时推回「断开位」,可整体抽出柜体。
五、选 MCC 柜要看哪 4 个参数? 选型不踩坑
采购 MCC 柜时，需要明确：
| 参数 | 问什么 | 为什么重要 |
|---|---|---|
| ① 抽屉数 | 几台电机要控制? | 决定柜体高度与宽度的上限 |
| ② 抽屉规格 | 每抽屉多大容量(1/2、1、2 抽屉)? | 决定主母排规格 |
| ③ 公共母线 | 水平母线 / 垂直母线多大电流? | 决定短路耐受等级 |
| ④ 抽屉互换性 | 不同柜之间的抽屉要能互换吗? | 决定 C 型材精度，贵 15–25% |
小项目(≤ 8 抽屉)用 GCS 替代 MCC,成本降 30%;大项目(≥ 12 抽屉)必上 MNS / 进口标准,检修成本远低于初期差价。

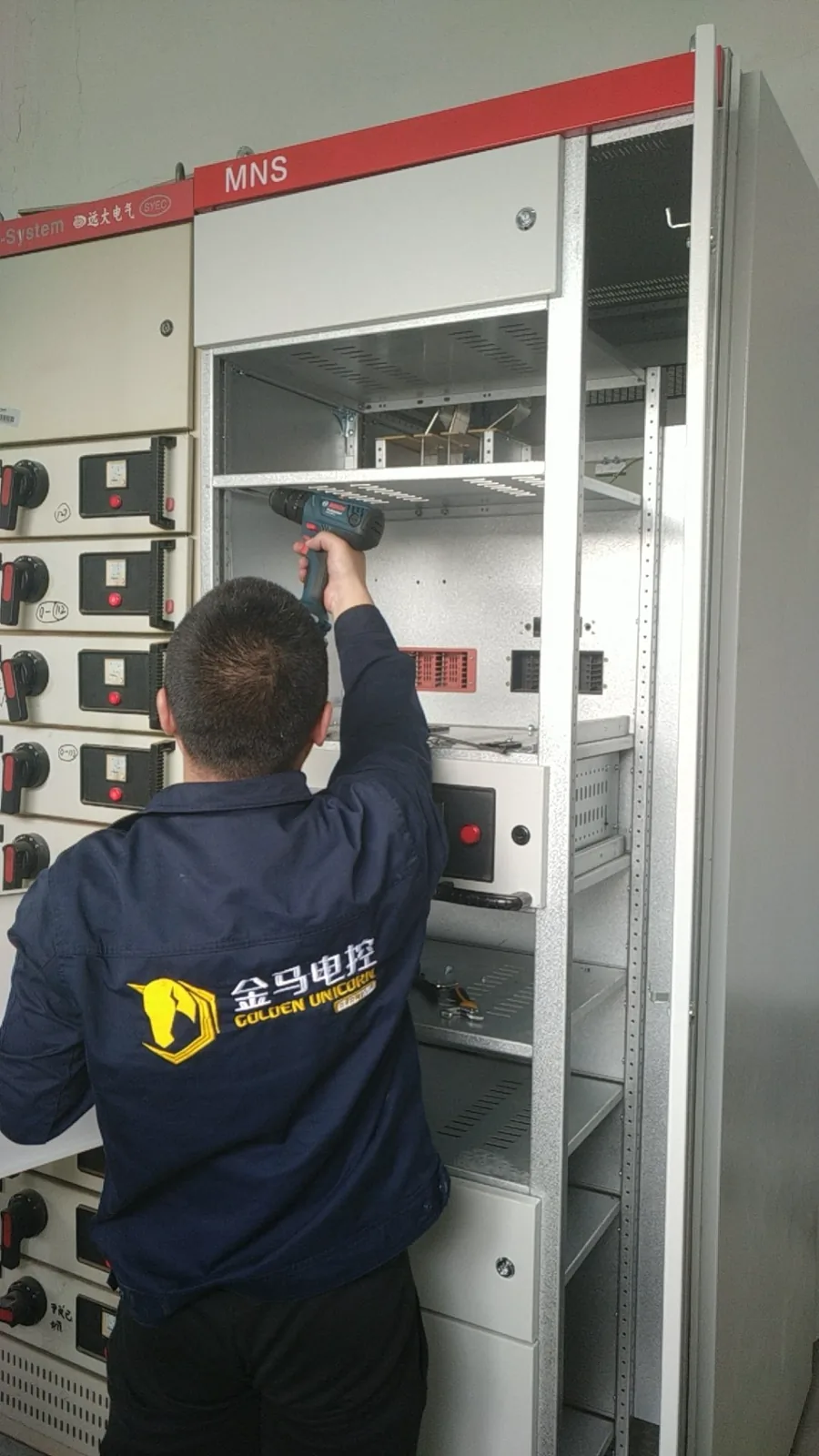

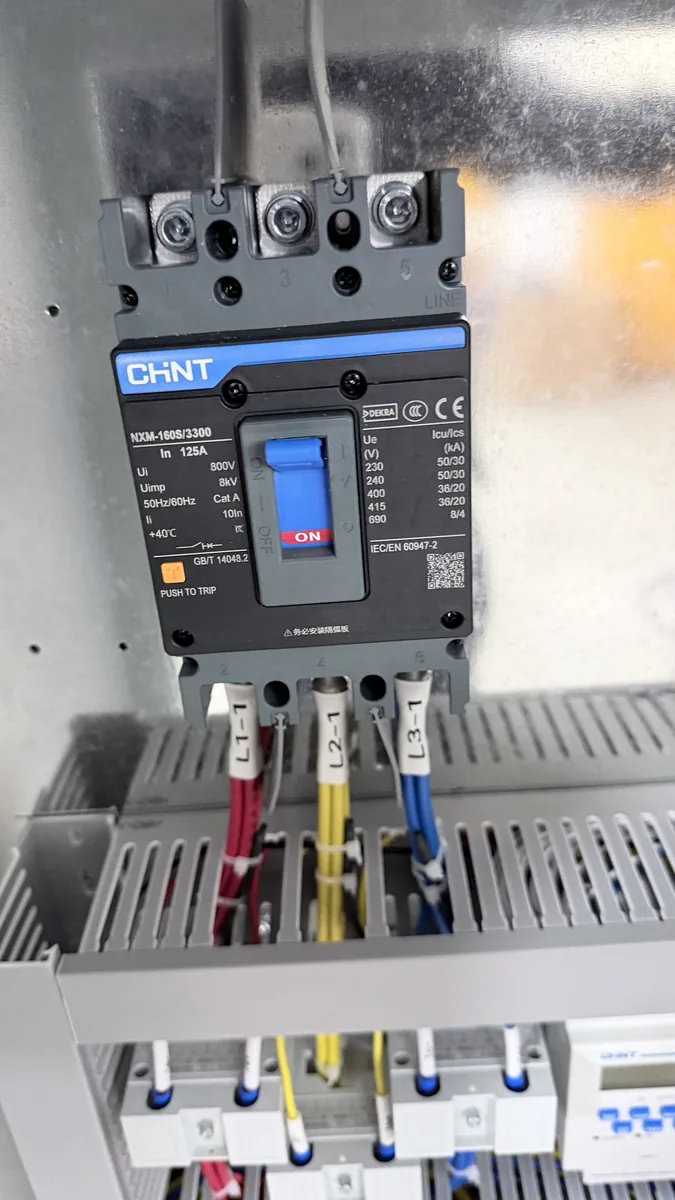

六、工厂实拍：MCC 抽屉的 3 个细节 (车间实拍)
常见问题 FAQ
MCC 柜和配电柜能装一起吗?
可以。配电柜(进线) + MCC 柜(出线) 是最常见的工厂配电方案，通常配电柜做总进线，MCC 柜做电机馈出。金麟可以做成「一体柜」,进线 + MCC 出线集中在一个柜组，节省空间 30%。
MCC 抽屉坏了能单独换吗?
可以，这是 MCC 最大的优势。抽屉机械 + 电气接口都是模块化的，坏一个抽屉直接换新的(整套抽屉含元件),无需停主母线。更换时间 < 15 分钟。
MCC 柜要 3C 认证吗?
成套 MCC 柜本身不强制 3C;内部元件(断路器 / 接触器 / 热继电器)需 3C。CE 认证按 EN 61439-6,金麟可提供原件。3C 自愿认证也可申请，适合招投标项目。
MCC 柜要多大电流才划算?
≥ 8 抽屉、每抽屉 ≥ 100 A,MCC 方案就开始划算。抽屉越多，均价越低(分摊到公共母线 / 柜体的成本)。<8 抽屉建议用 GCS 抽屉柜替代，降本 30%。
