碳钢机柜
- 板材：宝钢 / 鞍钢 SPCC 冷轧板 1.2–2.0 mm，框架立柱可加厚至 2.5 mm
- 结构：数控折弯一体成型立柱 + 焊接框架，柜体对角线误差 ≤2 mm
- 表面：脱脂—酸洗—磷化前处理 + 静电粉末喷涂，膜厚 60–80 μm
- 防护：IP54 标配 / IP65 可选（GB 4208 / IEC 60529），户外型加防雨顶
- 出货形态：空柜白体 / 带安装梁底板 / 连元件成套，按项目定
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 标准尺寸（宽×深×高） | 600×600×1200 / 600×600×1600 / 800×600×1800 / 800×800×2000 mm，可非标 |
|---|---|
| 板材厚度 | 门板 1.5 mm / 侧板 1.5 mm / 安装梁 2.0 mm / 框架立柱 2.0–2.5 mm |
| 柜体结构 | 数控折弯焊接框架 + 可拆侧板 / 顶板，前后开门 |
| 表面处理 | 脱脂—酸洗—磷化—表调九工位前处理，静电粉末喷涂 RAL7035（户外热镀锌 + 双涂层） |
| 防护等级 | IP54 标配 / IP65 可选（GB 4208 / IEC 60529） |
| 安装梁 | 25 mm 间距模数孔，镀锌或喷涂可选 |
| 门与锁 | 单门 / 双门，三点式联动锁，聚氨酯发泡密封条 |
| 进出线 | 底部敲落孔 / 预开孔按图，格兰头板可选 |
| 额定承载 | 安装梁均布载荷 ≤200 kg（柜体总承载 ≤400 kg） |
|---|---|
| 门承载 | 门板安装变频器等重件时按重量加门撑铰链 |
| 电气安装 | 预留接地排（主接地点 ≥M6）与 N 排安装位 |
| 内部分区 | 可加竖向分隔板做主控分区，按图定 |
| 散热预留 | 顶部风扇位 / 百叶窗 / 空调安装位按图配置 |
| 户外附件 | 防雨顶、防晒隔层、底部防鼠网 |
| 空柜白体 | 客户自行装件，我们出柜体 + 安装梁 + 密封件 |
|---|---|
| 带安装件出货 | 安装梁、底板、接地排、格兰头板按图装好 |
| 成套整柜 | 与①②族控制 / 配电方案合并成整柜交付 |
| 户外型 | 热镀锌 + 双涂层 + 防雨顶，户外 10 年涂层质保口径 |
| 非标定制 | 异形尺寸、特殊开孔、不锈钢内衬按图加工 |
| 结构标准 | GB/T 7251.1 / IEC 61439-1（机械结构部分） |
|---|---|
| 板材标准 | GB/T 708 冷轧钢板厚度与允许偏差 |
| 涂层标准 | GB/T 1732 漆膜耐冲击、GB/T 9286 附着力（1 级目标） |
| 出厂检查（逐台） | 对角线误差、门缝均匀度、密封条压合、安装梁孔位抽检 |
| 随货文件 | 外形图、开孔图、材质单（板材炉批号可追溯） |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
一体成型立柱
立柱在数控折弯机上一次折弯成型，没有拼接焊缝——柜体刚性来自结构而不是焊点，这是空柜最该看的一道工序。
焊缝不刮手
框架转角满焊后逐点打磨，手摸无焊渣毛刺；喷涂后焊缝位置目视无凹坑。
喷涂寿命的一半在前面
脱脂—酸洗—磷化—表调九工位槽液前处理，把油污与氧化层去掉再喷涂，涂层附着力才有底（目标 GB/T 9286 一级）。
25 mm 一格
安装梁模数孔距 25 mm，元件安装位置现场可调，改方案不用重新开孔。
门缝压合均匀
门框聚氨酯发泡密封条整圈连续无断点，三点式联动锁把门均匀压紧，IP54/IP65 才立得住。
柜子站得直
柜体对角线误差逐台检查，超差的柜子现场拼接柜列会歪缝——这一项不合格不出厂。

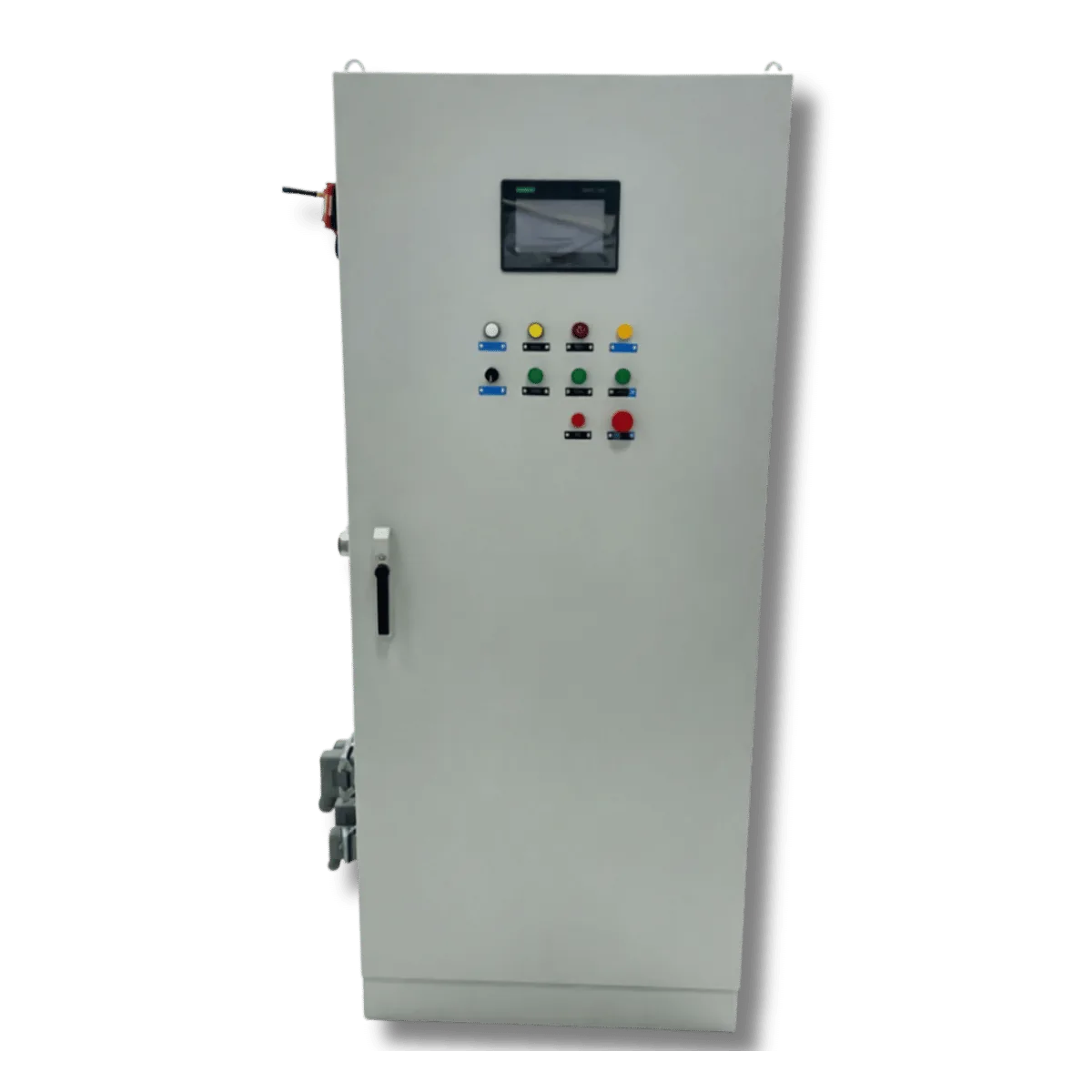

实拍与柜体结构
下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。

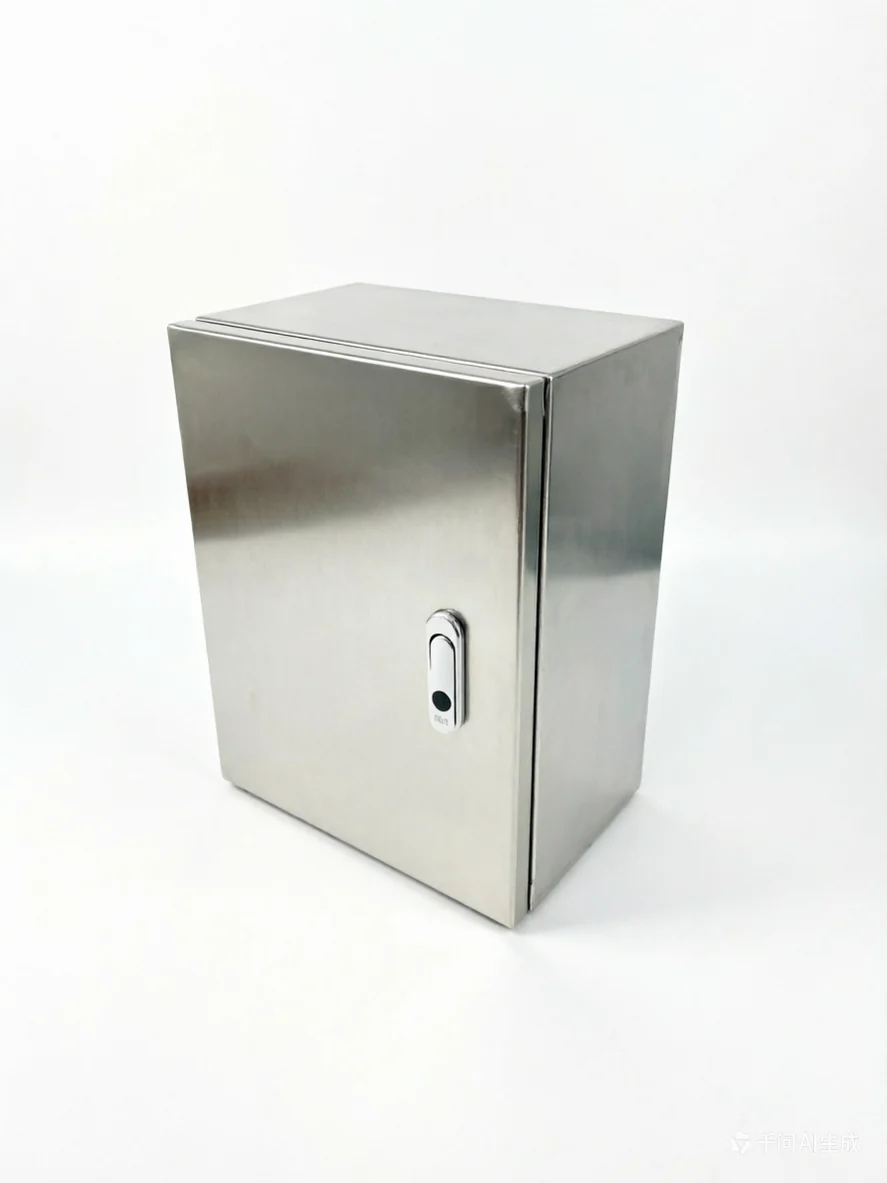

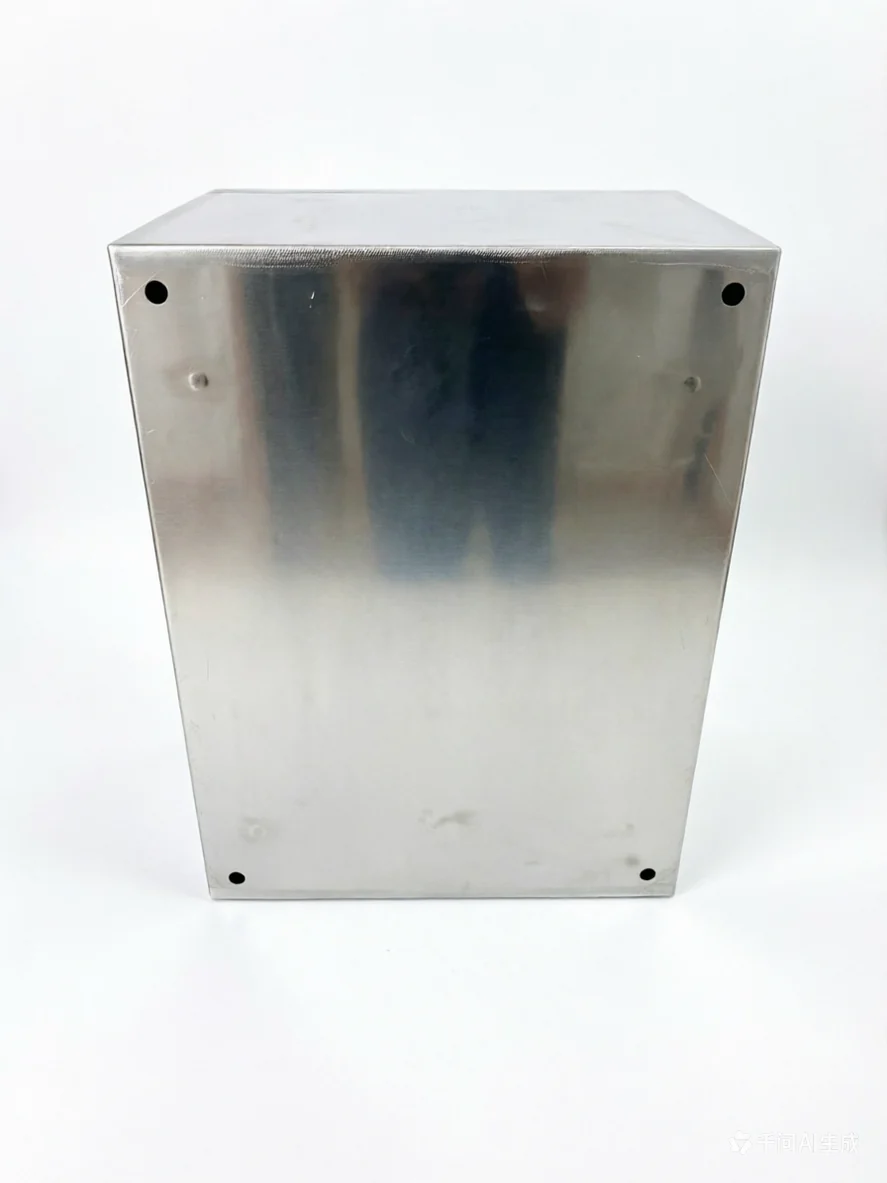

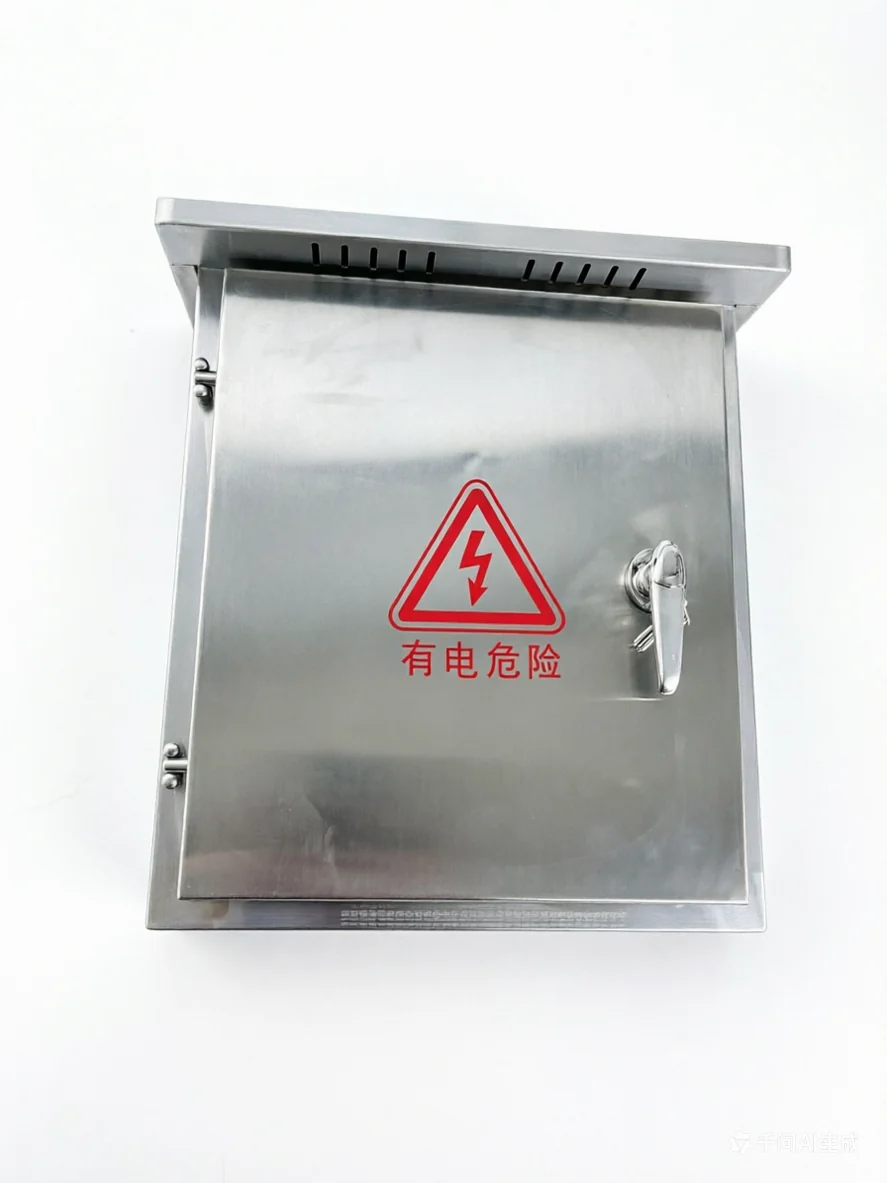

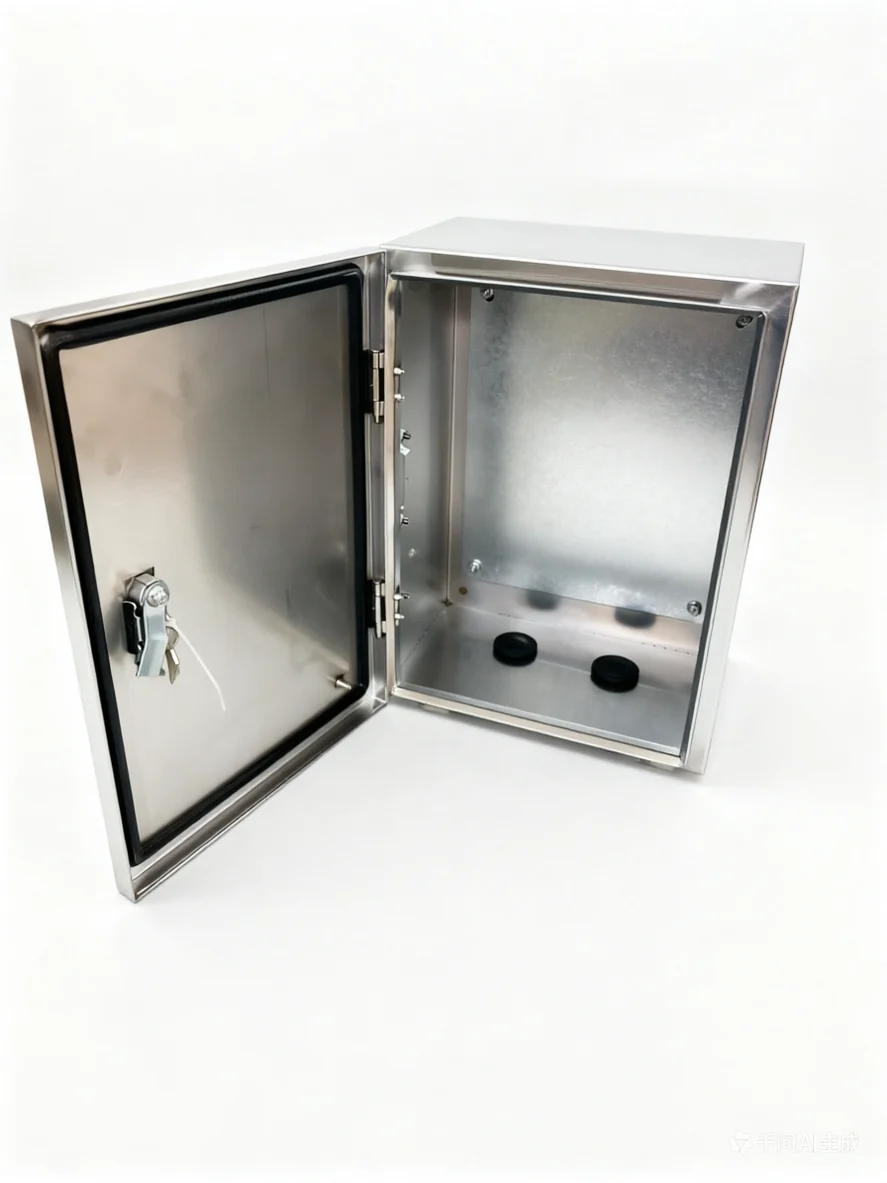

图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
控制柜柜体
PLC / 变频控制柜的空柜白体，客户自行装件或我们成套。
配电柜柜体
工地配电、楼栋总箱的柜体加工，按 GGD / XL-21 形态开孔。
老柜换壳
旧柜内元件完好、柜体锈蚀的改造项目，按原件布局出新柜。
设备外罩
产线设备防护罩、隔离屏，异形钣金按图加工。
户外箱体
泵房、基站等户外场合，热镀锌 + 双涂层 + 防雨顶配置。
批量配套
设备厂批量随机柜体，按图纸开孔喷涂，批量价另议。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 板材 | 宝钢 / 鞍钢冷轧板（SPCC）/ 304 不锈钢 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
空柜和带安装件的差价大吗？
安装梁、底板、接地排属于标准附件，加齐约占柜体价的两成以内；带元件成套则按①②族整柜方案报价。发来清单我们按同一口径对比报价。
冷轧板和镀锌板怎么选？
室内干燥环境冷轧板 + 喷涂足够；潮湿、有凝露或轻度腐蚀环境选镀锌板底材再喷涂；户外强腐蚀（沿海、化工区）建议直接上 304 不锈钢或热镀锌 + 双涂层。
1.5 mm 门板够不够？
常规装按钮、表计的门板 1.5 mm 足够；门上挂变频器、HMI 等重件建议 2.0 mm 并加门撑铰链，重算承载。
能按我现有的图纸加工吗？
可以。DXF / PDF 图纸发来即可报价，注意标注板材厚度、折弯内 R、开孔尺寸与公差；批量件首件确认后再投产。
户外涂层能撑几年？
热镀锌 + 双涂层（环氧底 + 聚酯面）在一般户外大气下按 10 年涂层完整率口径控制；沿海与化工区建议选不锈钢并降低质保年限预期，我们如实告知。
柜体交期能比 15 天更快吗？
标准尺寸空柜备有半成品框架，最快 7–10 天；非标尺寸与特殊涂层走全流程 15–25 天。旺季排产以图纸确认后给出的交期为准。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
把图纸或尺寸发来，空柜当天报价
DXF / PDF 图纸或外形尺寸发过来，免费出柜体方案与报价 · 24 小时内回复 · 支持来图定制。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
