户外防雨不锈钢箱（带防雨盖）
- 材质：304 不锈钢板 1.2–1.5 mm（强腐蚀环境选 316L），拉丝或哑光，不做涂层依赖
- 雨盖：箱体上方独立防雨盖，前伸并在两侧做挡水边，把正面直落水引开
- 密封：门框整圈发泡密封条 + 门边折边压紧；顶板整焊不搭接，不靠胶条挡雨
- 通风：侧百叶做成「外高内低」的迷宫式，保证换气但不进雨
- 进线：底部进线孔为主，配格兰头板或防雨护罩；避免从顶面与侧面进线
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 常做尺寸（宽×高×深） | 400×500×200 / 500×600×250 / 600×800×300 / 800×1000×350 mm，可非标 |
|---|---|
| 板厚 | 箱体与门 1.2–1.5 mm；雨盖 1.0–1.2 mm |
| 雨盖结构 | 独立防雨盖，前伸 20–40 mm，两侧做挡水边，与箱体之间留通风缝但不形成进水通路 |
| 成型 | 激光下料 + 数控折弯；顶板与箱体整焊不搭接，焊缝打磨后酸洗钝化 |
| 表面 | 拉丝或哑光；焊缝区酸洗钝化去氧化色 |
| 门与锁 | 单门 / 双门；三点式联动锁或平面锁，铰链内置销轴 |
| 进线 | 底部开孔为主，配格兰头板或防雨护罩（按项目） |
| 防护等级 | IP65 / IP66 按结构做（GB 4208 / IEC 60529 设计，检测报告按项目要求提供） |
|---|---|
| 水路径设计 | 雨盖挡正面直落水、整焊顶板挡顶缝、底部进线挡线缆带水、侧百叶迷宫挡侧面风雨 |
| 凝露处理 | 侧百叶保证微通风；必要时加装加热器或呼吸阀（按项目选配） |
| 适用环境 | 露天园区 / 沿海高盐雾 / 污水与泵站 / 化工装置区 / 光伏与充电点位 |
| 牌号建议 | 常规户外 304；含氯、酸雾或长期强盐雾建议 316L |
| 起订量 | 1 台（量产建议 ≥5 台） |
|---|---|
| 图纸 | 免费出图；来图（DXF / PDF）或来尺寸均可 |
| 交付 | 图纸确认后 15–25 天；准时交付率 98% |
| 出货形态 | 空箱（带雨盖与百叶）/ 带安装板；元件安装按项目另计 |
| 质保 | 12 个月 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
把水引到箱外

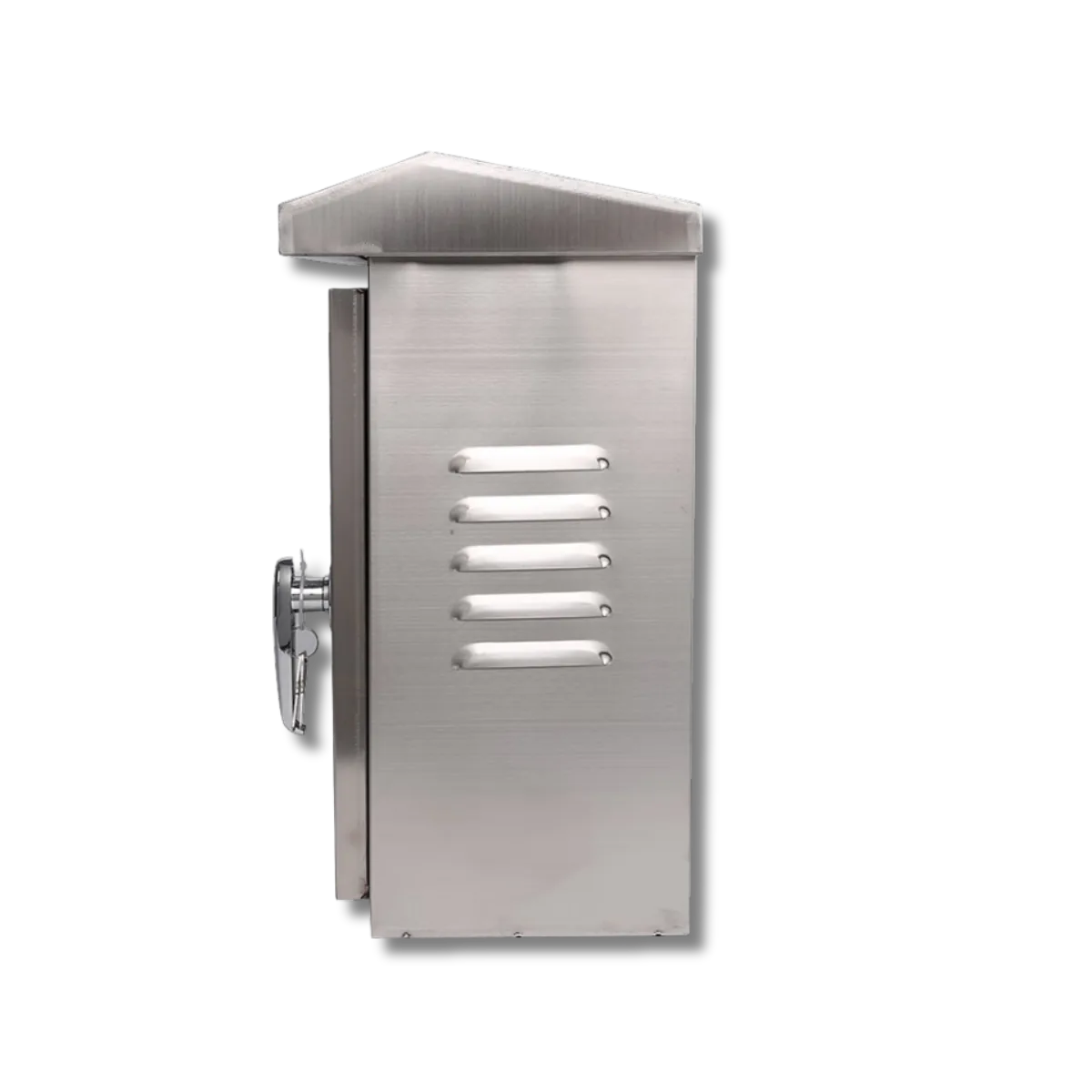

雨盖不是「加个帽子」——前伸量、两侧挡水边与箱体之间的通风缝要一起算。挡水边做错方向，雨水会顺着盖沿回流到门缝上，比不加盖更糟。
顶缝是最难查的渗点
顶板与箱体整焊后打磨，不靠搭接与胶条。搭接缝在热胀冷缩与紫外老化下几年就会开口，而这种渗点往往在箱体背面，巡检最容易漏。
通风但不进水
百叶叶片做外高内低，形成折线通路：空气能走，横向风雨过不去。同时保证箱内微通风，减少凝露。
别让线缆当水管
线缆从上方进箱时，雨水会顺着电缆外皮流进箱内。所以户外箱一律底部进线，孔位配格兰头板或防雨护罩。
整圈压紧才有 IP
单点锁的门，锁点附近压得紧、远端压不紧，密封条受力不均。三点联动把门整圈均匀压到密封条上，IP 等级才有意义。

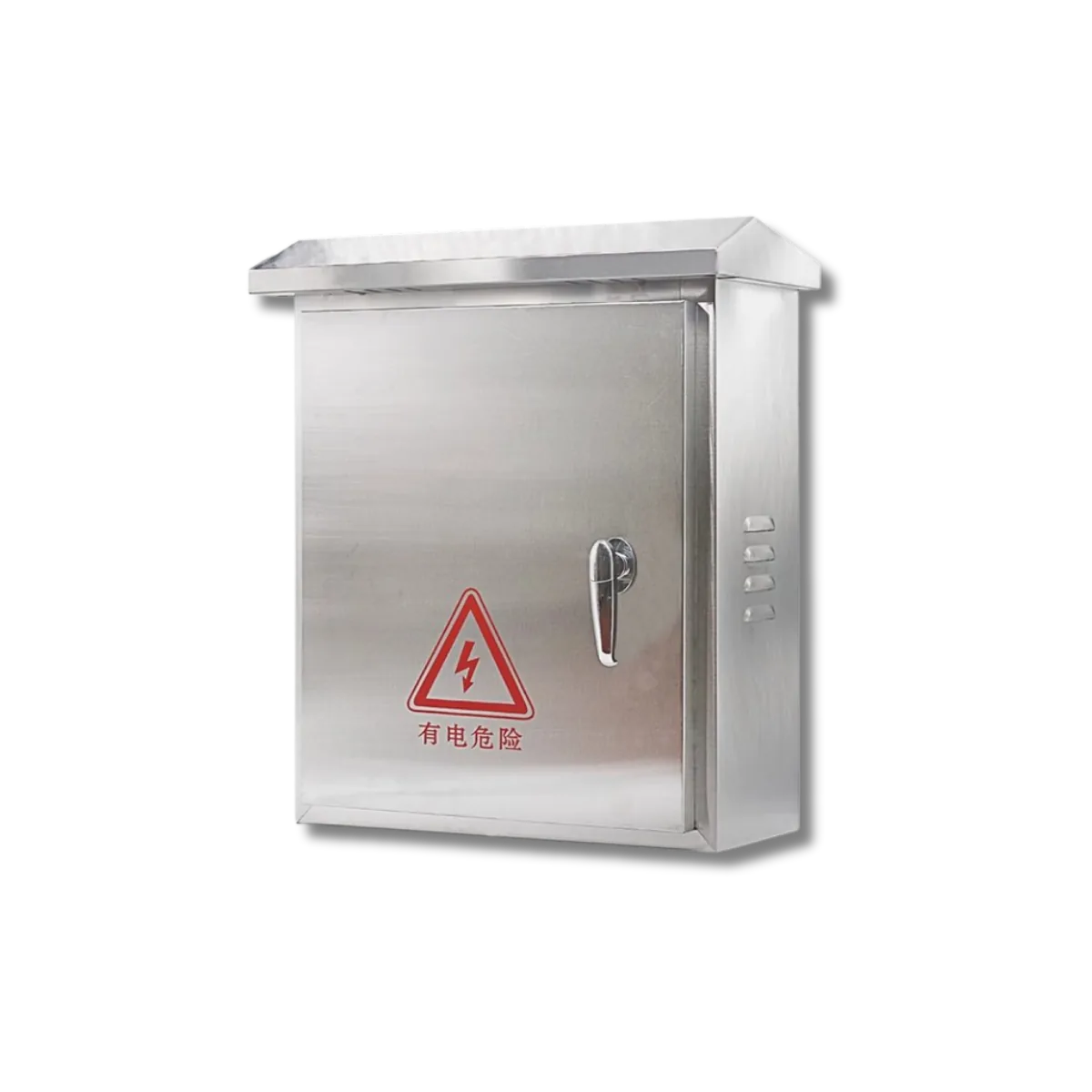

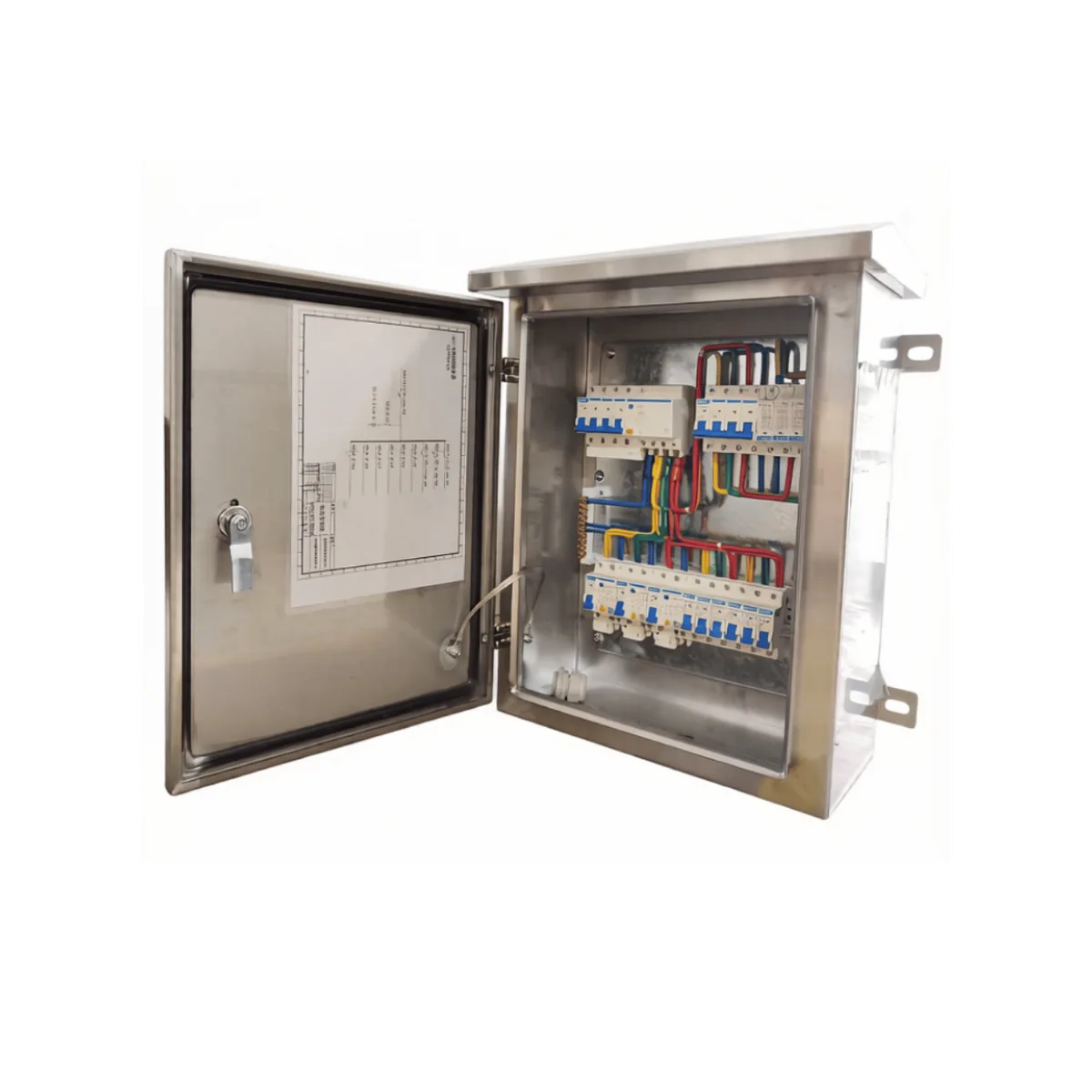

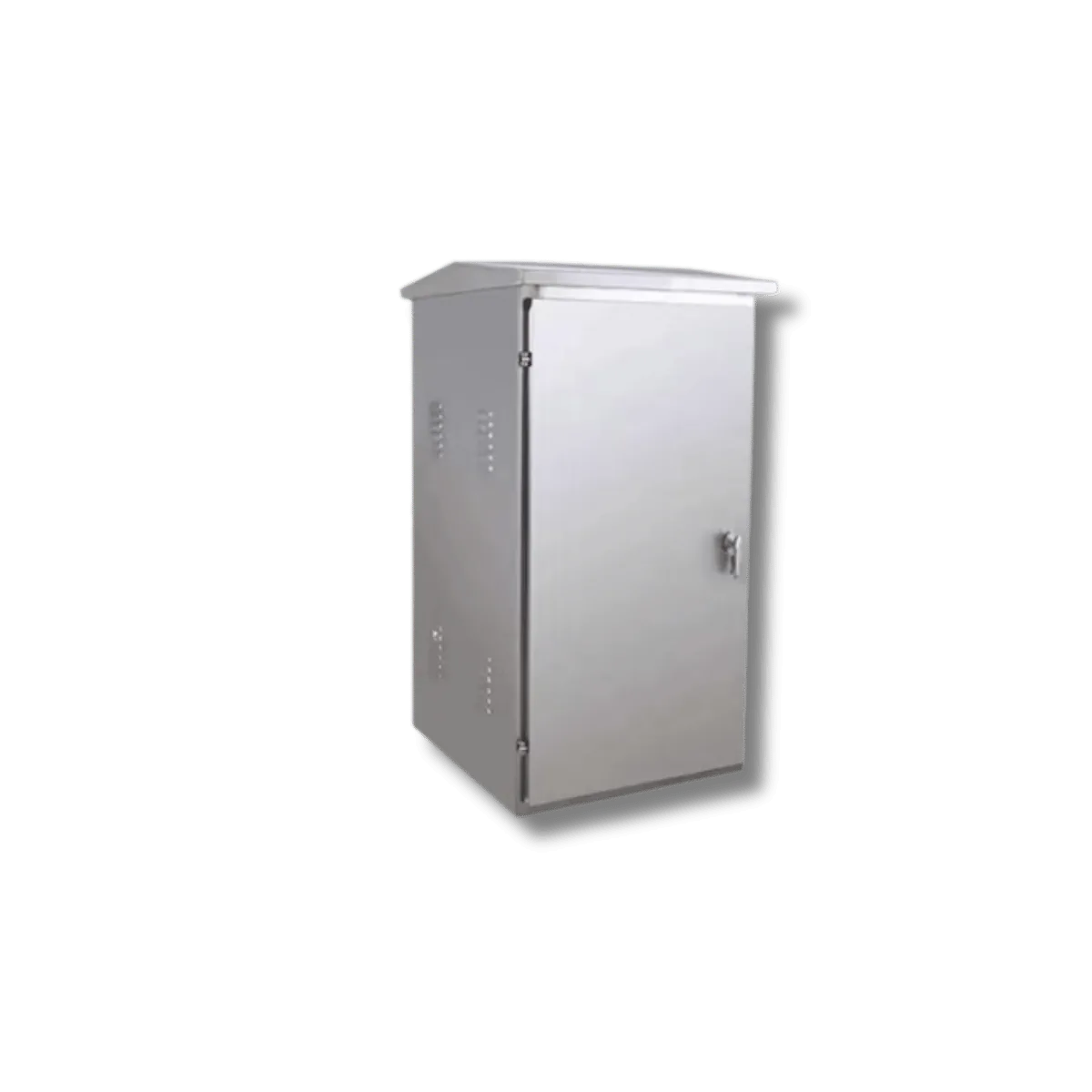

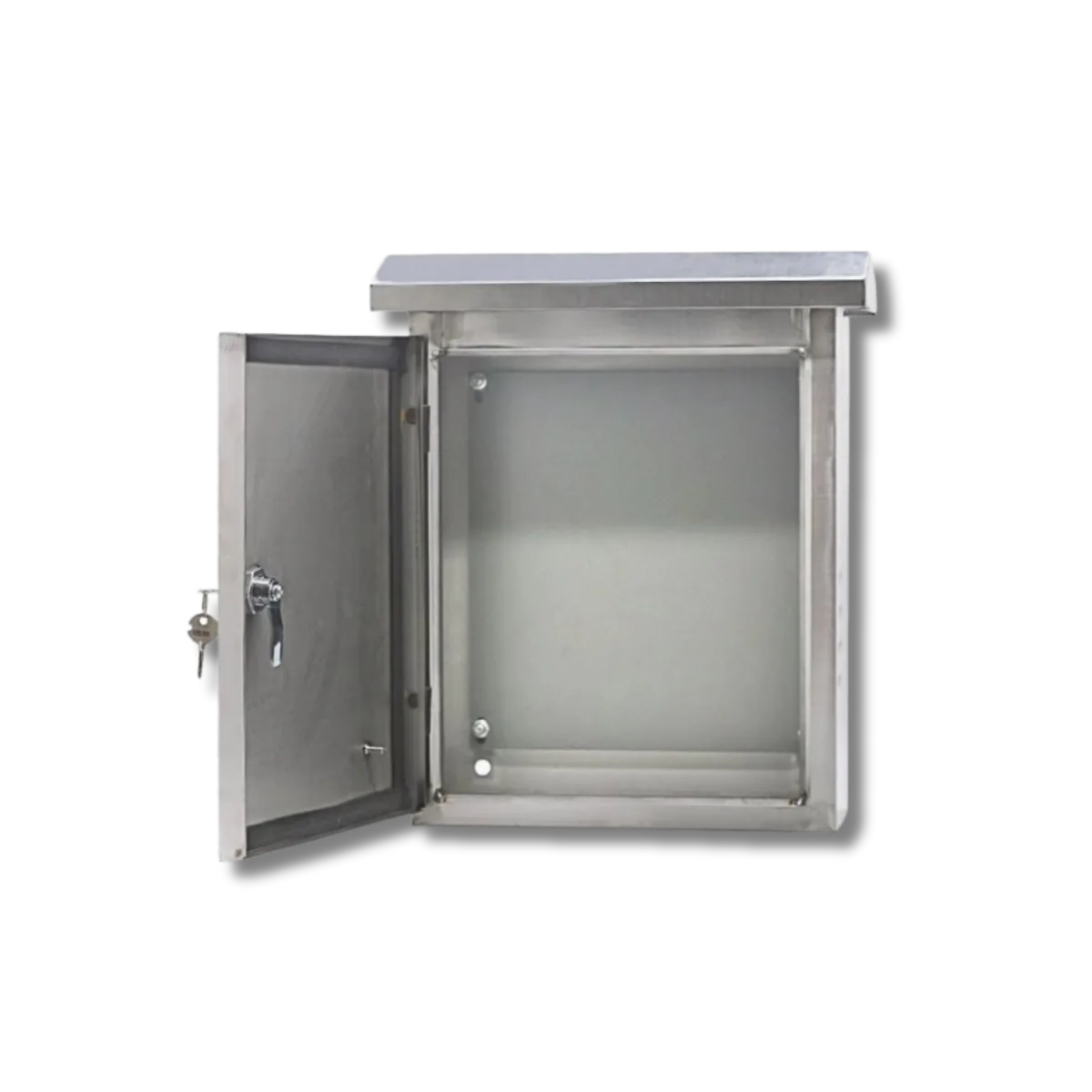

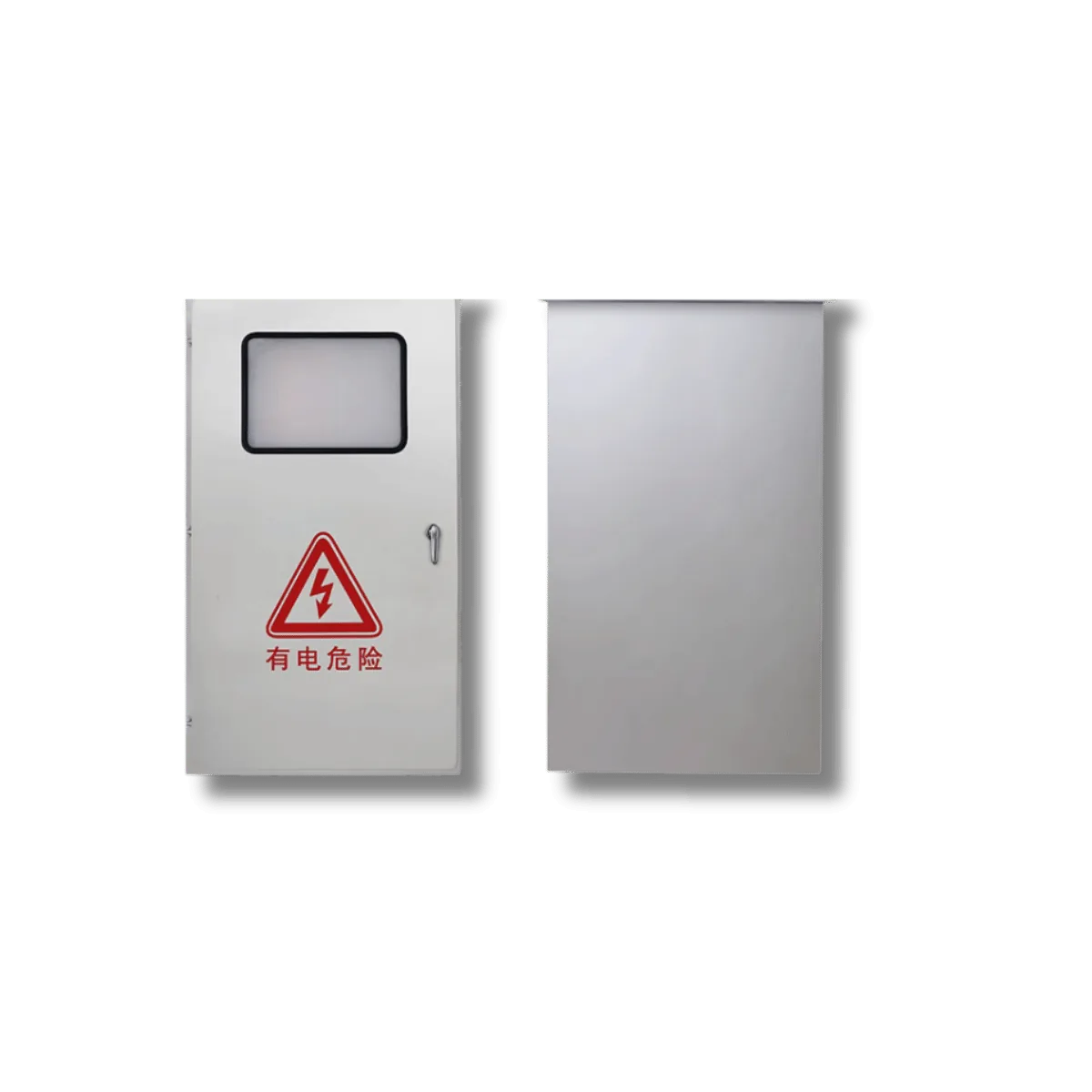

实拍与柜体结构
下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–06 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
露天园区配电
无遮挡的厂区与外场配电、控制点位。
沿海与海上平台
高盐雾环境，316L 按需选配。
污水与泵站
池边、加药间等长期潮湿且需换气的场合。
化工装置区
酸碱气氛下的户外控制与配电箱体。
光伏与充电点位
户外汇流与配电的小型箱体。
既有户外箱换壳
原箱锈蚀、内部完好的点位，按原孔位与进出线方向出新壳。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 板材 | 不锈钢 201 / 304 / 316L · SPCC 冷轧板 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
带雨盖和不带雨盖差多少？
结构上多一个盖板、多两道折边与焊接，成本增加有限；但渗水风险差别很大。判断标准很简单：这个位置下雨时会不会直接淋到箱体正面。会，就上带盖款。
IP65 和 IP66 你们做哪个？
按项目要求做结构与密封，两个等级都能做。IP 是「防喷水 / 防强喷水」的差异，最终按项目协议确认等级并出具检测报告——我们不写「已认证 IP66」这种没有依据的说法。
百叶会不会进灰尘和小虫？
迷宫式百叶能挡住横向风雨，但挡不住细粉尘。粉尘大的场合建议改用呼吸阀或带滤网的通风口，按项目选配。
箱内凝露怎么解决？
先靠侧百叶做微通风，让内外温差尽量小；湿气重的点位加装加热器或呼吸阀。这是户外箱的常规配置项，报价时可以一起提。
不锈钢户外箱和碳钢喷塑户外箱怎么选？
看环境与年限。室内棚下或干燥地区，碳钢喷塑性价比更高；沿海、污水、化工、洗消这些地方，不锈钢的全生命周期成本反而更低。
能不能做到箱内也看不到固定件？
可以。外露的铰链与锁具可以做内藏式，箱体外表面只留门缝与雨盖轮廓，便于冲洗与清洁，食品与制药场合常提这个要求。
同一组主回路里的其他柜型
同族其他形态与材质见上方入口；需要带电气的成套成品，见 ① 控制与自动化柜 / ② 低压配电与成套 两族。
发一张安装位置的照片，带不带雨盖一次定
把安装位置的照片、箱体尺寸与进出线方向发过来，我们免费判断防护配置与开孔方案 · 24 小时内回复 · 1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
