双门机柜
- 形态：宽 800–1200 mm 双前门，或 600 mm 起+ 前后双门（检修型）
- 锁具：三点式联动锁（上中下三点压紧），宽柜中部加竖梁支撑
- 密封：门框整圈发泡密封条，双门中缝双条对接压合
- 分区：前门操作区 + 后门检修区，检修不停机面操作
- 防护：IP54 标配 / IP65 可选（GB 4208 / IEC 60529）
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 标准尺寸（宽×深×高） | 800×600×1800 / 1000×800×2000 / 1200×800×2000 mm（双前门），可非标 |
|---|---|
| 门形态 | 双前门（宽柜）/ 前门 + 后检修门（分区型），可同规格组合 |
| 板材厚度 | 门板 1.5–2.0 mm，框架立柱 2.0–2.5 mm |
| 中缝结构 | 双门中缝竖梁 + 双条密封对接压合 |
| 锁具 | 三点式联动锁 ×2（每扇门），双钥匙或同钥匙可选 |
| 铰链 | 明铰链 180° 开启（标配）/ 暗铰链（外观型） |
| 表面处理 | 九工位前处理 + 静电粉末喷涂 RAL7035 |
| 防护等级 | IP54 标配 / IP65 可选 |
| 额定承载 | 框架均布 ≤400 kg |
|---|---|
| 分区 | 前区操作面板（按钮 / 表计 / HMI）、后区接线检修 |
| 内部分隔 | 前后区可加隔板（带过线孔），操作面与带电部分隔离 |
| 门承载 | 前门挂 HMI / 表计时按重量加门撑；后门不挂件 |
| 接地 | 每扇门跨接编织线到框架 |
| 散热 | 前区 / 后区独立风道可选 |
| 宽柜双前门 | ≥800 mm 宽柜单门太重，双前门操作轻、门轴寿命长 |
|---|---|
| 前后分区型 | 前门操作 + 后门检修，检修不面对操作面 |
| 带内门三层 | 外门装按钮、内门护带电体、后门走线，三层结构 |
| 双门对开柜列 | 柜列拼接时双门形态统一，中缝竖梁共用 |
| 户外双门 | 双门 + 防雨顶 + 户外涂层，泵房 / 站房户外场合 |
| 非标定制 | 不对称门宽、特殊锁具、按图加工 |
| 结构标准 | GB/T 7251.1 / IEC 61439-1（机械结构部分） |
|---|---|
| 门下垂检查 | 门开启 90° 静置后门端下垂 ≤1.5 mm（逐台） |
| 密封检查 | 中缝双条压痕整圈连续 + 每扇门三点压合，逐台目视 |
| 承载试验 | 1.25 倍额定承载静载，框架无永久变形 |
| 随货文件 | 外形图、门锁点位图、材质单 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
宽门不下垂的支点
双前门中间加一根固定竖梁，两扇门各压一条密封条在竖梁两侧对接——没有这根梁，宽门中部下垂会把中缝密封拉开。
一拧三点压紧
锁芯一转，上中下三点同时压紧，门框整圈密封条受力均匀；单点锁在 2 m 高柜上必然下松上紧。
开合十年不松
门开启 90° 静置后门端下垂逐台检查——门轴与门板的铰链位补强板决定这个数，超差的门三年就关不严。
操作面不见带电体
前后区之间隔板带过线护圈，操作人员在前面拧按钮，带电部分在隔板后面——分区不是营销词，是这块钢板。
检修权限分开
前门操作锁与后门检修锁可以做成不同钥匙，检修权限单独管理，避免误开。
静电不积在门上
每扇门单独跨接编织线到框架，门是活动件，不跨接就是悬浮金属件。
实拍与柜体结构
下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。

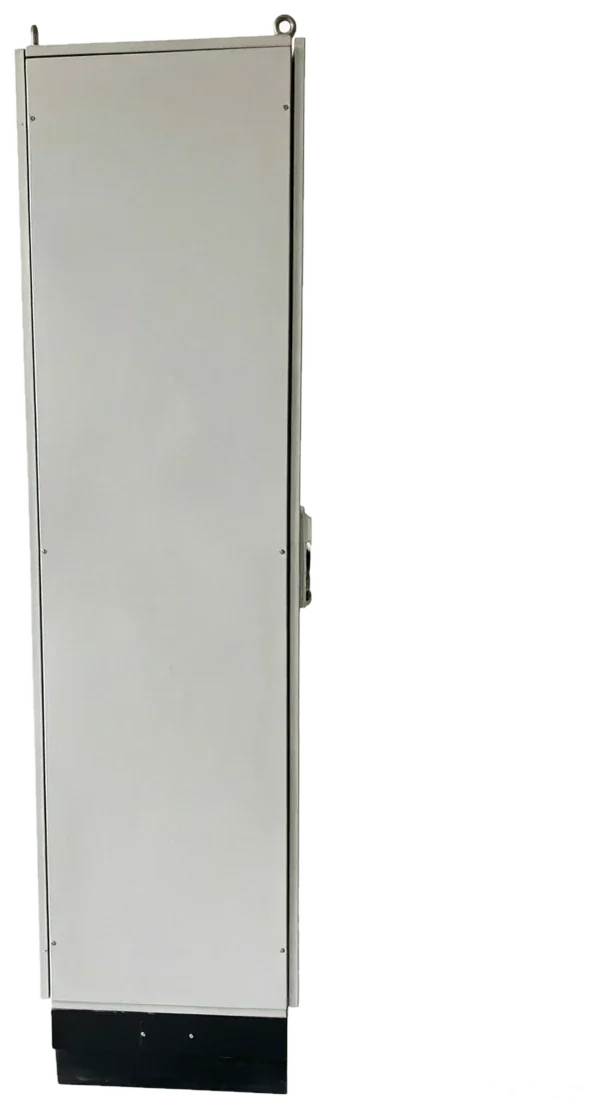

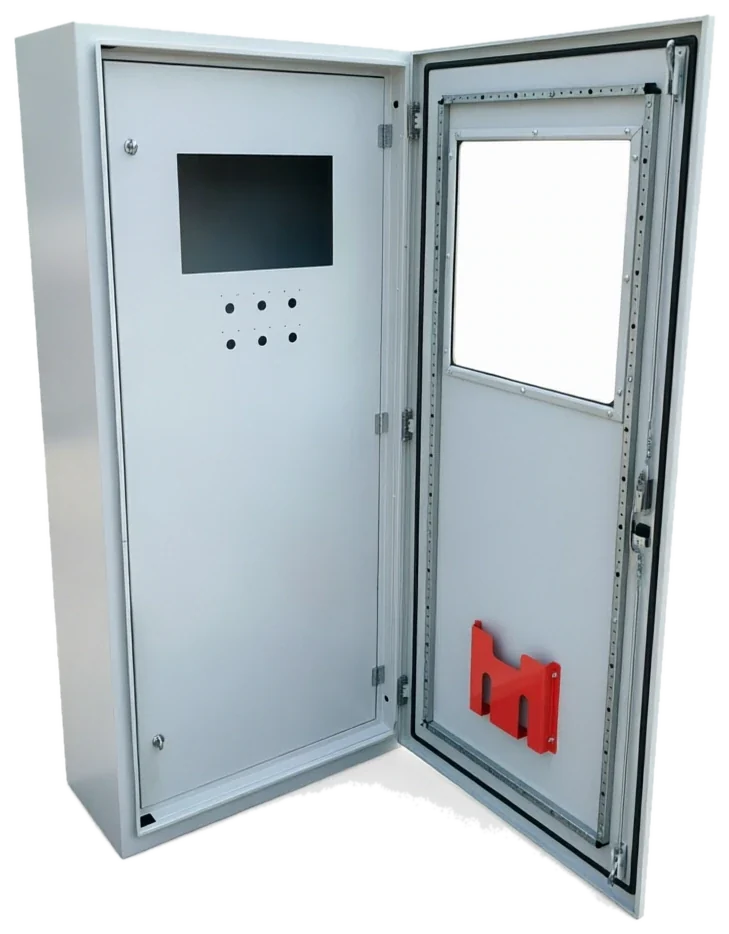

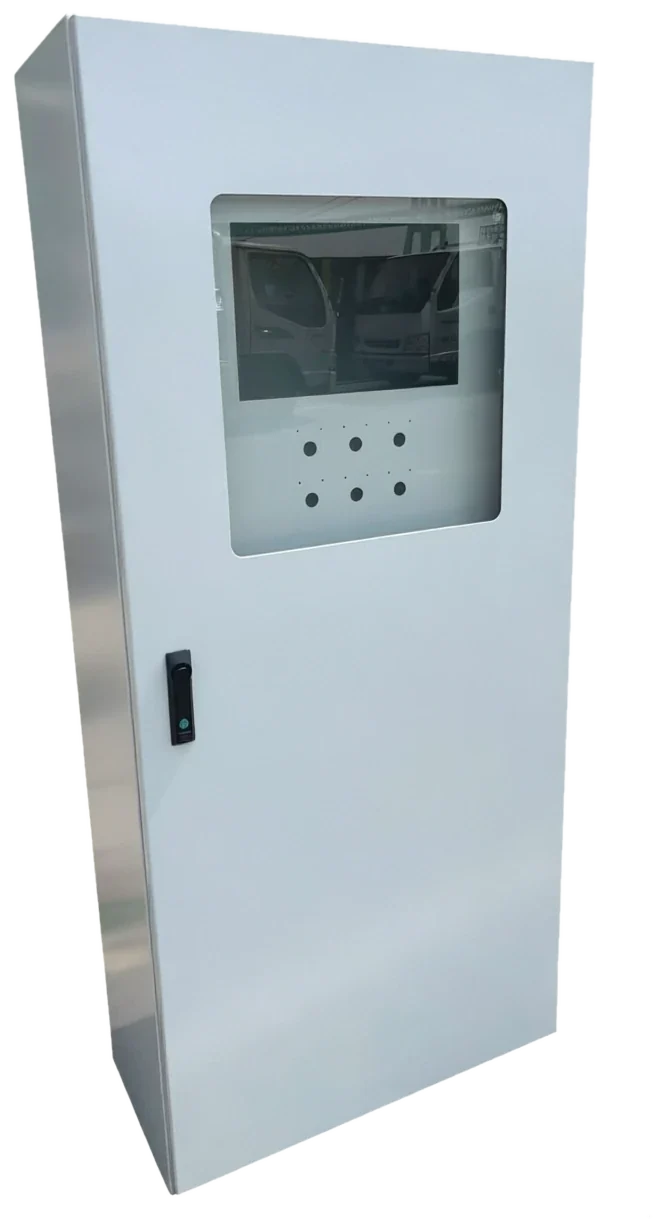

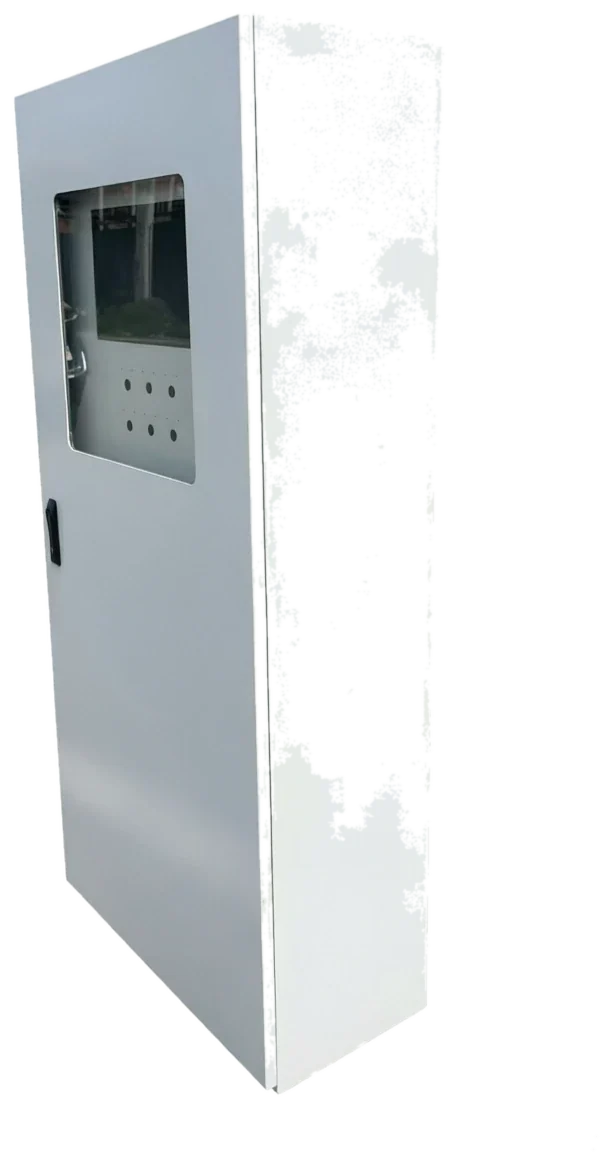

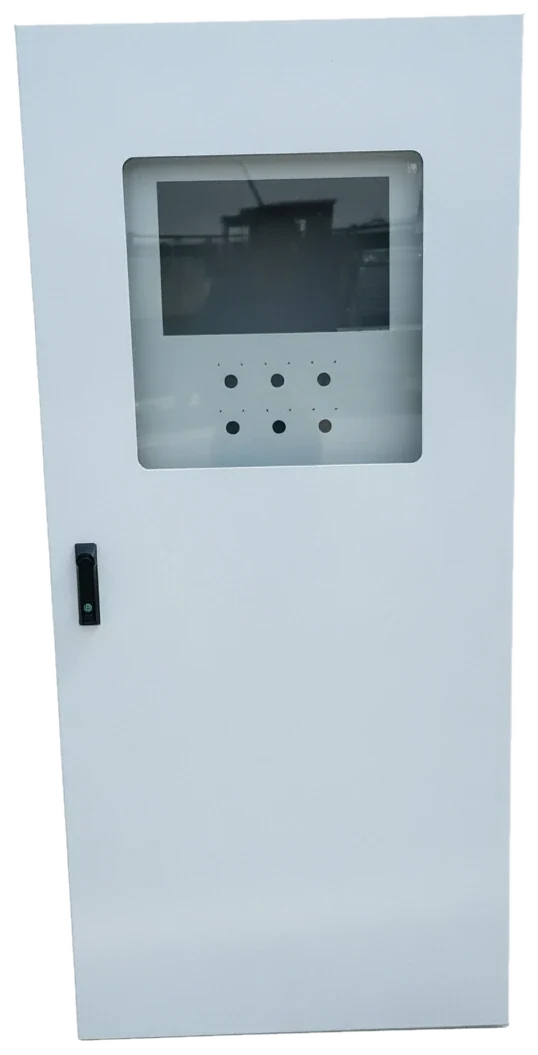

图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
产线主控柜
前门 HMI + 按钮、后门检修的产线控制主柜。
配电与计量分区
操作面与计量 / 母排分区，抄表检修互不影响。
宽体设备柜
800 mm 以上宽柜标配双前门，门轻轴久。
户外站房
户外双门 + 防雨顶，泵房、基站双面维护。
车间联网柜列
双门形态柜列统一，与落地机柜并柜拼列。
改造分区
老单门柜改双门分区，按原柜位尺寸定制替换。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 板材 | 宝钢 / 鞍钢冷轧板（SPCC）/ 304 不锈钢 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
宽柜为什么必须双门？
800 mm 以上单门自重大、门轴偏载，长期开合下垂明显；双前门每扇门轻一半，三点锁压得实。这不是成本取舍，是结构常识。
前后门都要经常开吗？
不是。前门是操作面，平时不开；后门给检修。分区型的价值就是检修时不碰操作面，HMI 不用关。
中缝会不会渗水？
双条密封在竖梁两侧对接压合，压痕逐台检查整圈连续；比单条密封在门缝对拼的方案可靠得多。
两扇门能一把钥匙吗？
可以同钥匙也可以双钥匙。建议双钥匙——前门给操作工、后门给电工，权限分清。
内门（三层结构）有必要吗？
操作面带电部分需要防护的场合（公众区域、非电工会接触的车间）建议加内门；封闭配电室里可以简化。
交期和单门柜一样吗？
一样，15–25 天。多一道门与竖梁的工序在正常排产内，不加急不影响。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
宽柜与分区需求，发图来定门形态
柜位尺寸、操作面布置发过来，免费出双门分区方案与报价 · 24 小时内回复 · 支持来图定制。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
