双电源切换箱
- PC 级：一体式双投触头，切换时间可达几十毫秒，适合动力与重要负荷
- CB 级：两台断路器 + 机械联锁，带短路保护，适合需保护下级的回路
- 切换逻辑：自投自复 / 自投不自复 / 互为备用三种可选
- 发电机接口：失压先发起动信号，机组电压稳定后切换（配 AMF 逻辑）
- 监测：三相电压、缺相、欠压、过压、频率，切换过程指示灯可视
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 箱体型式 | 壁挂式（≤160 A）/ 落地式（大电流），双电源进线标注清晰 |
|---|---|
| 标准尺寸（宽×高×深） | 600×800×250（壁挂）至 1000×1400×400（落地）mm，可非标 |
| 箱体结构 | 1.5–2.0 mm 冷轧板，静电粉末喷涂 |
| 防护等级 | IP54 标配 / IP65 可选 |
| 指示面板 | 主电 / 备电 / 负载三组指示灯，转换开关位置可见 |
| 进出线 | 双路底部进线，负载上出或底部出线 |
| 额定电压 | AC 380V / 400V，50 Hz |
|---|---|
| 额定电流 | ≤630 A（PC 级一体式）；CB 级按断路器框架 |
| PC 级特性 | 一体式双投、机械保持，无过流保护（上级配保护） |
| CB 级特性 | 两台断路器 + 机械联锁 + 电操，带短路保护 |
| 切换时间 | PC 级最快几十毫秒级；CB 级 1–3 s（含断电间隔） |
| 切换逻辑 | 自投自复 / 自投不自复 / 互为备用，面板可选 |
| 发电机接口 | 无源起动信号（干接点），机组稳定延时后投备电 |
| 四极可选 | TN 系统防反送电与维护安全按接地型式选 3P / 4P |
| 元件品牌 | 施耐德 / ABB / 正泰 / 韩光等 ATS 专厂，支持指定 |
| 双市电切换型 | 两路市电进线，一路常用一路备用，机房与产线常用 |
|---|---|
| 市电 + 发电机型 | 失压发起动信号，机组就绪后切换，回复自复 |
| 消防负荷末端切换型 | 末端双电源切换给消防设备（按项目要求确认供货方案） |
| 互为备用型 | 两路电源同优先级，谁有电用谁，切换箱自主判断 |
| 多负载分组型 | 切换后分路输出，重要与一般负荷分列 |
| 成套标准 | GB/T 7251.1 / IEC 61439-1；ATS 器件符合 GB/T 14048.11 |
|---|---|
| 联锁验证 | 逐台验证 CB 级机械联锁与 PC 级触头位置 |
| 出厂试验（逐台） | 绝缘电阻、耐压、模拟失压做切换时序试验 |
| 温升 | 触头与端子连接处 ≤70 K |
| 随货文件 | 系统图、切换逻辑说明、端子表、BOM、试验报告 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
两路永不并网
PC 级触头机械保持互斥、CB 级机械联锁，逐台验证：任何状态下两路电源不可能并联——这条不过不出厂。
切换逻辑写死在板
失压判定延时、机组起动等待、回复确认延时按工况整定并写入交付说明，现场不乱调。
起动信号先于切换
配发电机时失压先发无源起动干接点，机组电压频率稳定后才投备电，不拿负载赌机组没起来。
进出线颜色分开
主备电进线、负载出线分色并挂牌，应急手操时不会切错路。
逐台做切换试验
出厂用调压器模拟失压 / 缺相 / 欠压，全逻辑走一遍并记录切换时间。
接地型式说了算
TN-C-S 与有发电机中性点的系统按规范配 4P，防备用电源中性线反送电——极数按接地型式定，不按习惯定。
实拍与柜体结构

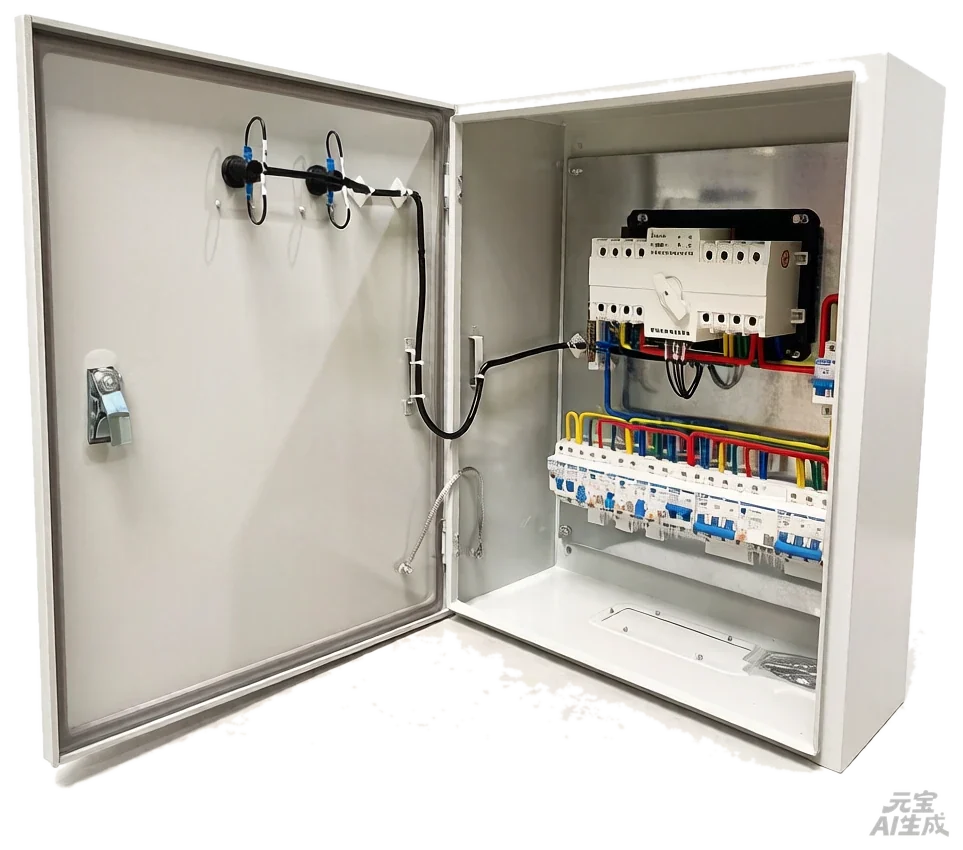

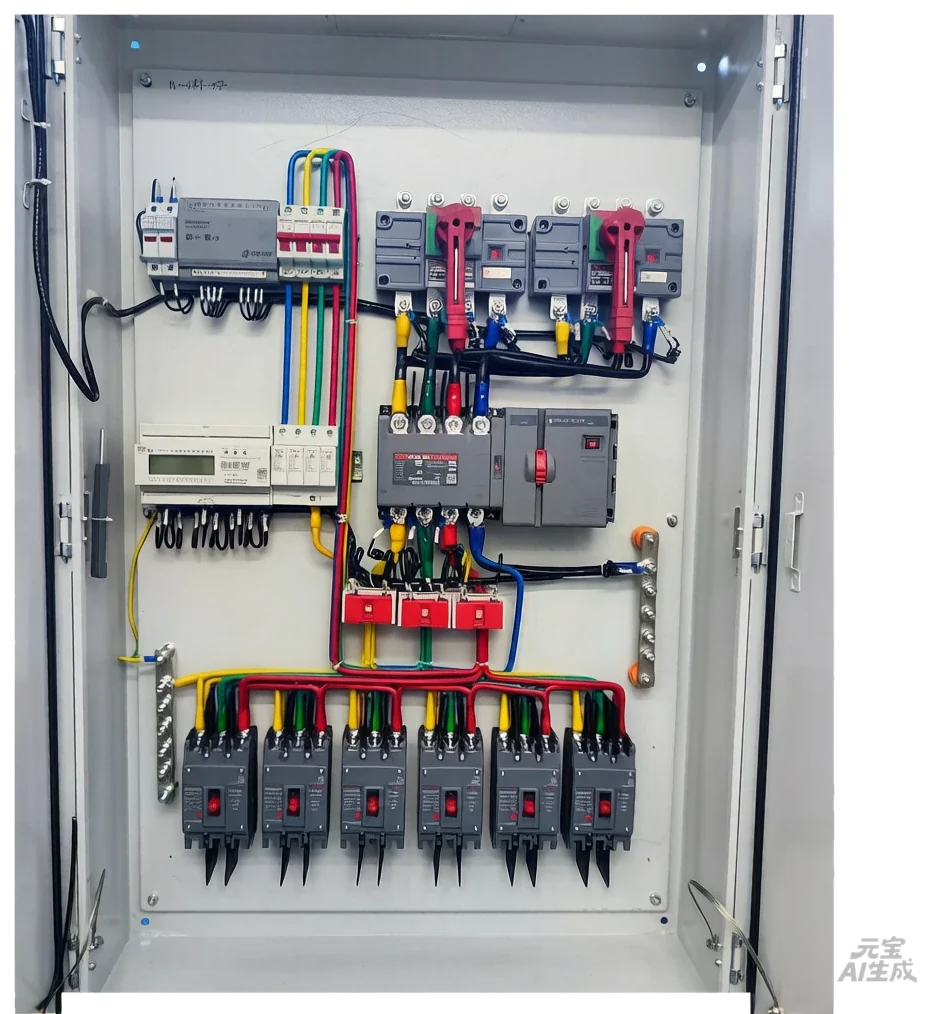

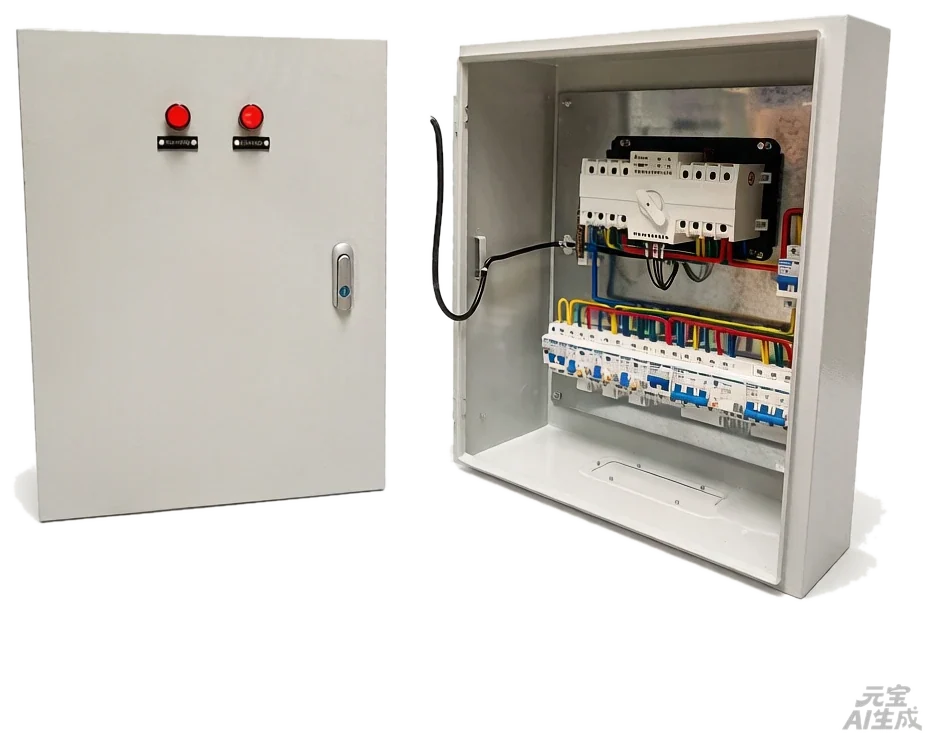

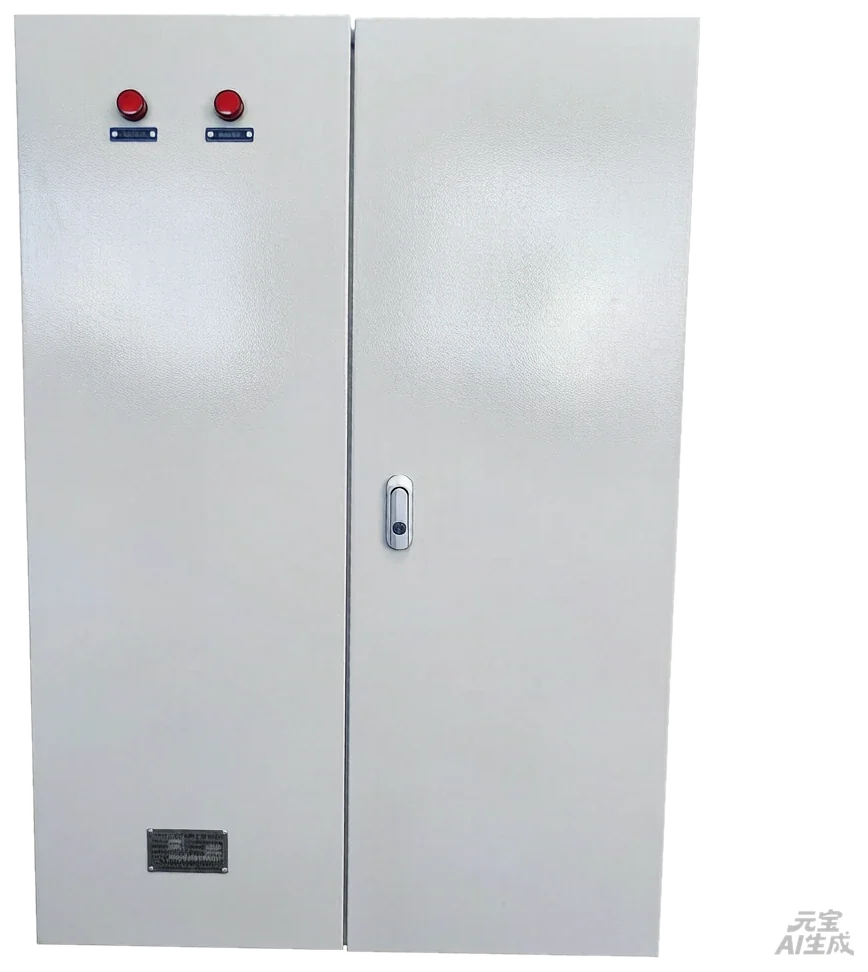

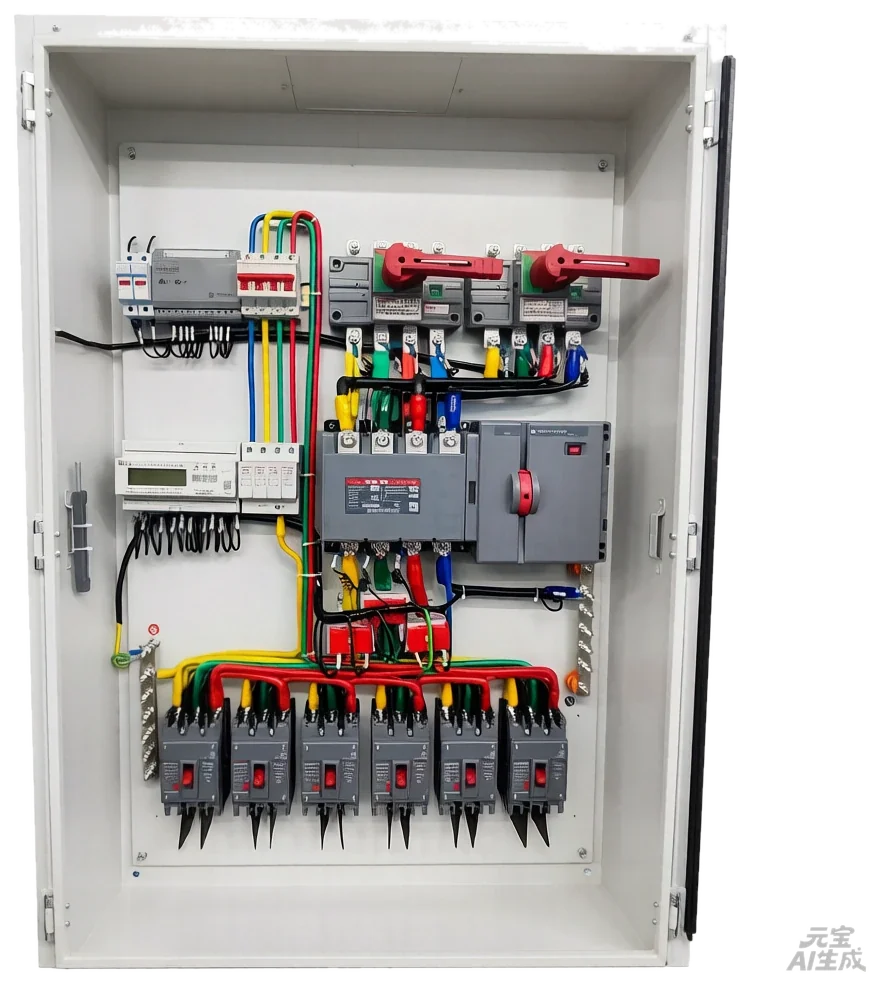

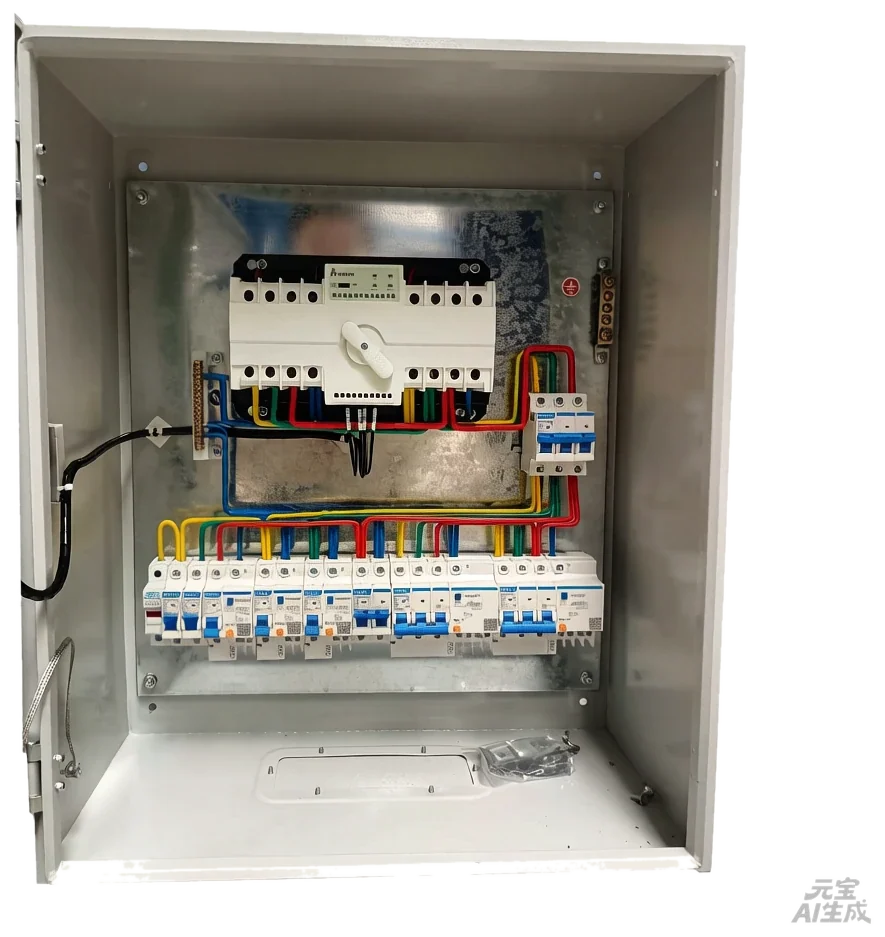

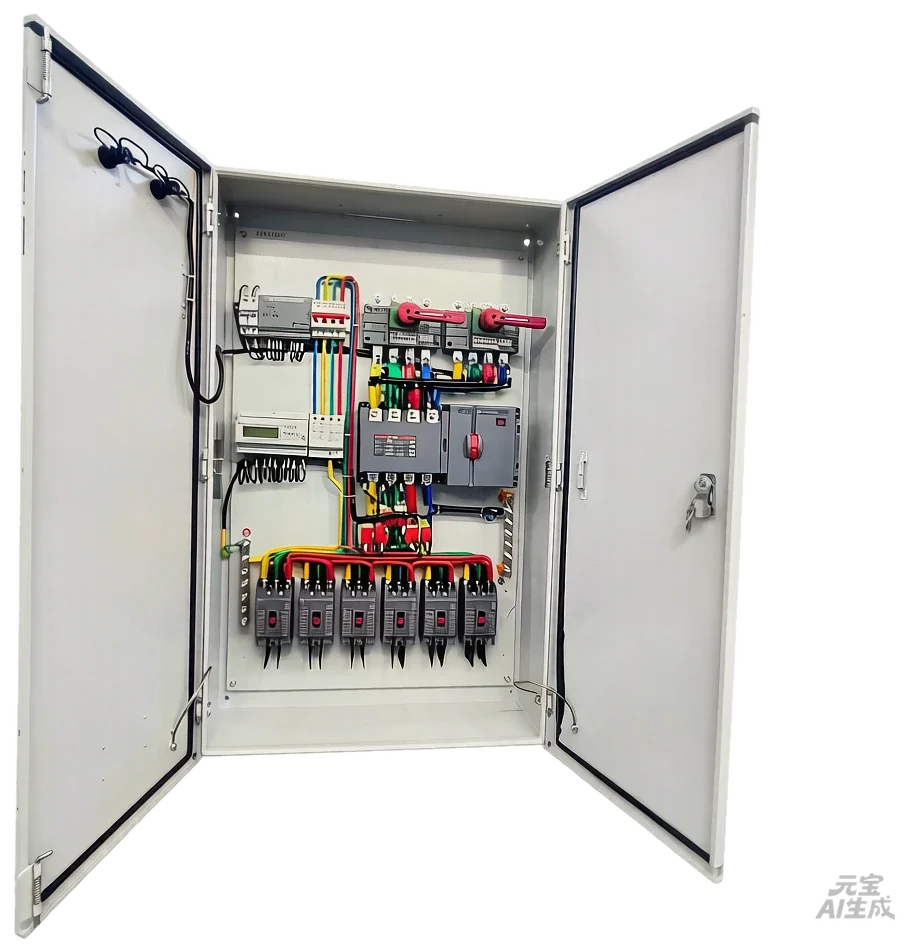

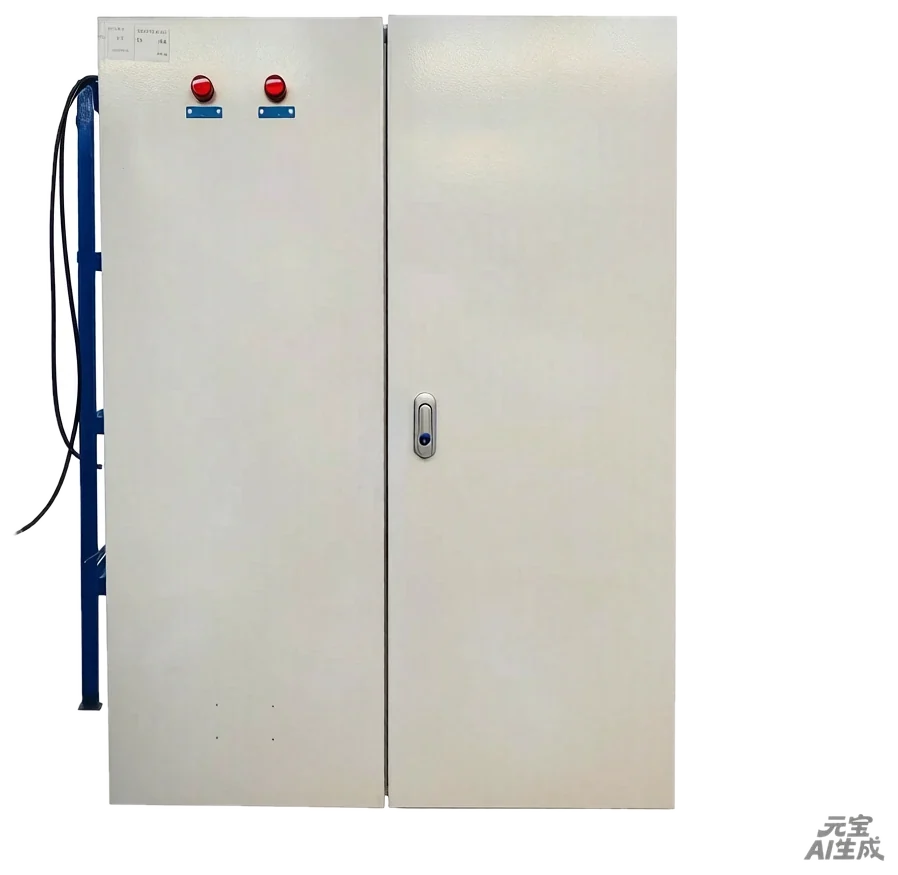

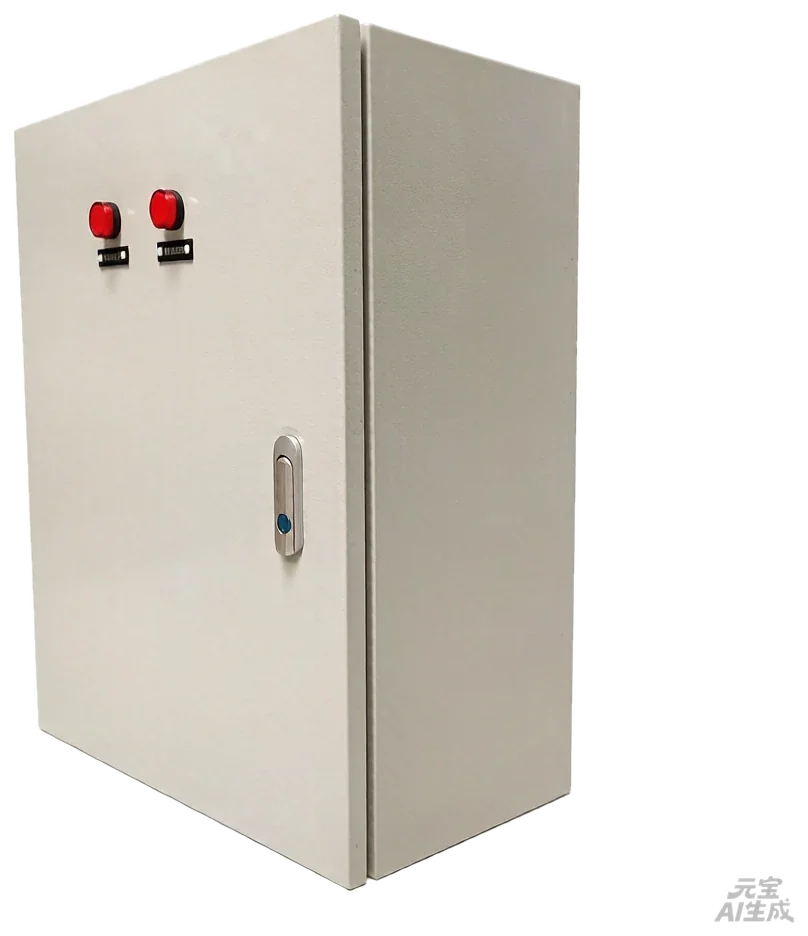

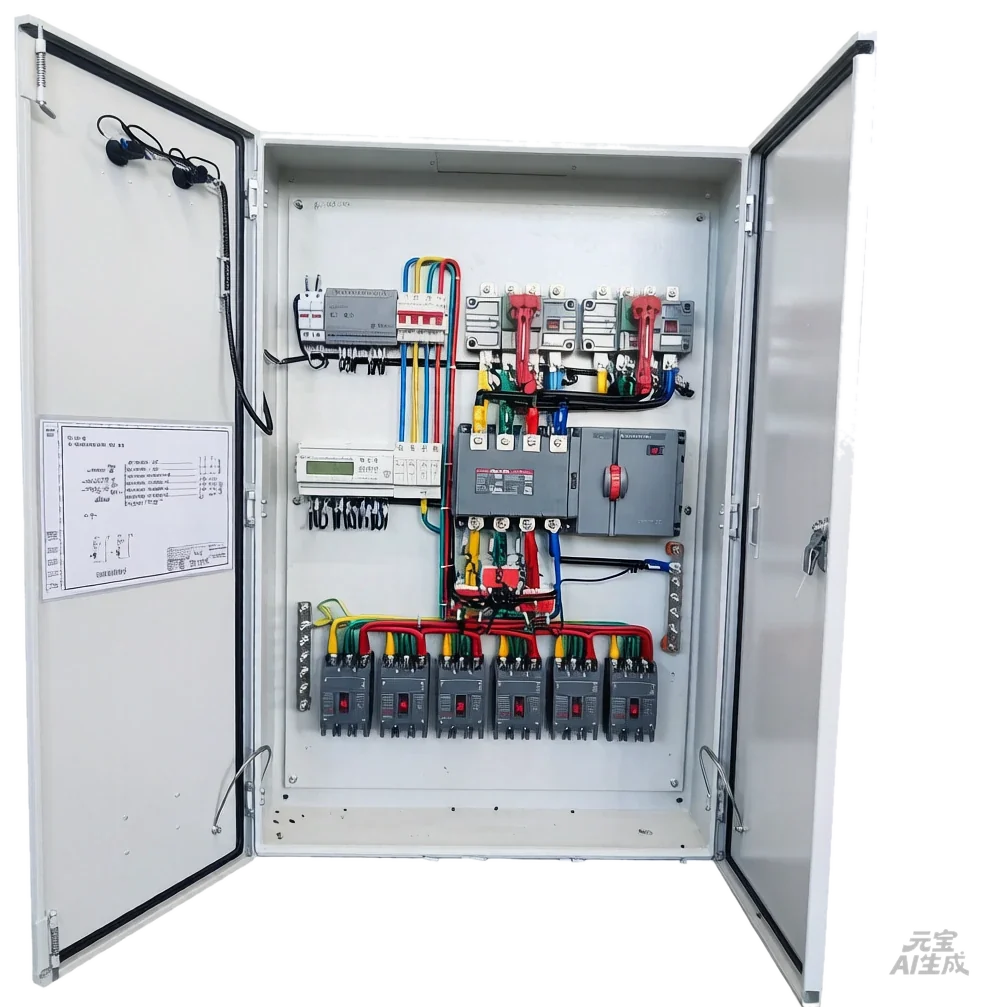

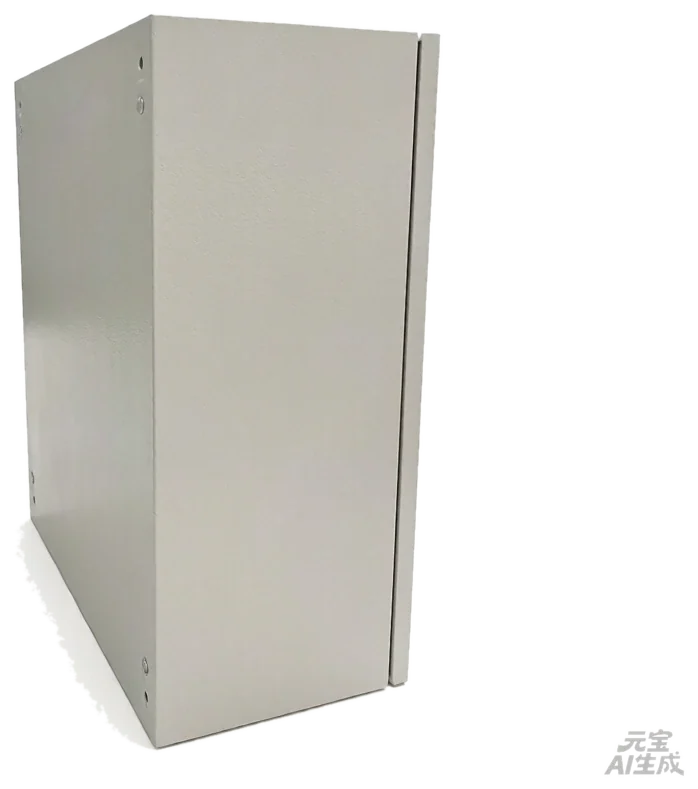

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
机房与数据中心
双市电末端切换，PC 级快切保设备不断电。
产线与精密设备
电压暂降敏感设备，配发电机或第二路市电。
医院与实验室
重要负荷双电源末端切换（涉验收规范按项目要求确认供货方案）。
商场与楼宇
消防与应急负荷末端切换箱（按项目要求确认供货方案）。
泵站与水厂
无人值守泵房双电源，自投自复。
通信基站
市电 + 电池 / 发电机组合切换。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
PC 级和 CB 级怎么选？
要快、要可靠、上级已有保护：PC 级（一体式双投，几十毫秒级）。要在切换箱里就带短路保护、回路不多：CB 级（断路器 + 联锁）。经验：机房与重要负荷用 PC 级，一般楼宇配电用 CB 级。
切换到底有多快？
PC 级一体式开关转换时间可达几十毫秒，普通设备无感；CB 级要经过分闸—联锁—合闸过程，1–3 秒，IT 设备与精密负载受不了，需要 UPS 或快切过渡。要具体的毫秒数，按选型开关的规格书随货提供。
能和发电机联动吗？
能，这是标配做法：失压后箱内无源干接点给发电机起动信号，机组频率电压稳定（延时整定）后切换投入；市电恢复并稳定后按自投自复逻辑切回并冷机停机。发电机由我们配 AMF 柜时整套逻辑同厂完成。
自投自复和自投不复有什么区别？
自投自复：市电恢复后自动切回，无人值守场合用；自投不自复：切到备用后保持，人来确认市电稳定再手动切回，重要负荷怕市电抖动反复切换时用。面板可选或按需求定制。
为什么有的场合必须四极（4P）？
两路电源中性线都可能带电的系统（如市电 + 发电机、双变压器不同接地），切换时连中性线一起切，防止反送电与杂散电流。接地型式定了极数就定了，我们把依据写进方案。
切换会不会打火、损耗设备？
带载切换都有电弧，所以触头材料与灭弧设计是 ATS 的核心成本。频繁切换（每天多次）的场合选电动转换开关并核切换次数寿命，普通场合 PC 级机械保持结构用十年很常见。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
两路电源的参数发来，切换逻辑照它定
电源组合（双市电 / 市电 + 发电机）与负荷等级发来，免费出切换方案 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
