一、控制柜到底分几类? 按「核心元件」分类最实用
按柜内核心元件分，控制柜分 4 大类：
| 柜型 | 核心元件 | 典型控制对象 | 金麟对应实拍 |
|---|---|---|---|
| PLC 控制柜 | PLC + HMI + 继电器 | 自动化生产线 / 流水线 | plc-control-box |
| 变频控制柜 | 变频器(VFD)+ 制动单元 | 水泵 / 风机 / 传送带 | cs-vfd-control-cabinet |
| 软启动柜 | 软启动器 + 旁路接触器 | 大电机降压启动 | auto-transformer-starter-cabinet |
| MCC 控制柜 | 抽屉 + 接触器 + 热继电器 | 多电机集中控制 | cs-double-door-control-cabinet |
需要调速选变频，只启动不调速选软启，集中多回路选 MCC,逻辑复杂选 PLC。PLC 柜常与变频/软启柜组合使用,而不是替代关系。
二、PLC 控制柜：工厂自动化主力 PLC + HMI + I/O 扩展
PLC 控制柜是工厂自动化产线最常见的柜型，核心是：
- PLC 主模块:西门子 S7-200 SMART / S7-1200 / S7-1500,三菱 FX5U,欧姆龙 CP1E,或国产汇川 / 信捷
- HMI 触摸屏:7 / 10.1 / 15 寸，昆仑通态 / 威纶通 / 西门子 KTP
- 数字量 / 模拟量 I/O 模块:按需扩展，常用 16DI/16DO,4AI/4AO
- 24V 直流电源:明纬 / 西门子 SITOP
- 继电器组:施耐德 / 欧姆龙，每路 1 个，转接 PLC 输出与现场负载
金麟 PLC 柜的标配尺寸：800 × 600 × 2000 mm(宽 × 深 × 高),单柜可装 1 套 PLC + 1 块 HMI + 64 点 I/O + 8 路继电器 + 1 个 24V 电源。
三、变频控制柜 (VFD):变频器 + PLC 联动 调速 · 节能 · 软启三合一
变频控制柜核心是 VFD(变频驱动器),通过改变电机供电频率实现调速。常见应用：
| 应用 | 典型功率 | 节能比例 | 典型控制信号 |
|---|---|---|---|
| 水泵恒压供水 | 5.5–75 kW | 20–50% | 4–20 mA 压力反馈 |
| 风机调速 | 7.5–160 kW | 30–60% | PID 温度/压力反馈 |
| 传送带调速 | 0.75–22 kW | 10–30% | 0–10 V 速度给定 |
| 压缩机 | 11–75 kW | 15–35% | 压力反馈 |
金麟 VFD 柜默认用施耐德 ATV320/ATV630 / ABB ACS580 / 西门子 G120(用户选),柜内典型配置：变频器 + 断路器 + 接触器(旁路) + 电抗器(可选) + PLC 通信接口(可选) + HMI。
四、软启动柜：大电机的「温柔启动」 降压启动 · 保护电网
软启动柜解决「大电机直接启动电流大、冲击电网」的问题，核心是软启动器(晶闸管调压):
- 启动阶段:晶闸管导通角从 0 渐变到全导通，电压从 30% 慢慢升到 100%
- 运行阶段:旁路接触器吸合，软启动器退出，降低自身发热
- 停车阶段:可选软停，电压从 100% 缓慢降到 0,避免水锤
软启动 vs 变频 vs 星三角 三种方案对比：
| 方案 | 调速 | 成本 | 适用 |
|---|---|---|---|
| 软启动器 | 无 | 中 | 大电机降压启动，11–200 kW |
| 变频器 | 有 | 高 | 需要调速的负载 |
| 星三角 | 无 | 低 | 小功率电机，≤ 22 kW |
11–75 kW 电机用软启动最经济；需要调速还是用变频；≤ 22 kW 不需要调速用星三角降本。金麟 1 台起订，15–25 天。
五、MCC 电机控制中心：多抽屉结构 多电机 · 集中 · 易检修
MCC(Motor Control Center)是多电机集中控制用的柜组，由多个抽屉单元 + 公共母线组成。结构类似低压抽屉柜(GCS / MNS),但每抽屉专管 1 台电机。
单抽屉的典型配置:
- 断路器(QF):电机短路保护
- 接触器(KM):电机启停控制
- 热继电器(FR):电机过载保护
- 电流互感器(TA):信号采集
- 二次端子(X):现场信号进出
金麟 MCC 柜最大可做 9 层抽屉 / 9 台电机 集中控制，适合水处理厂、化工厂、电厂等大车间。

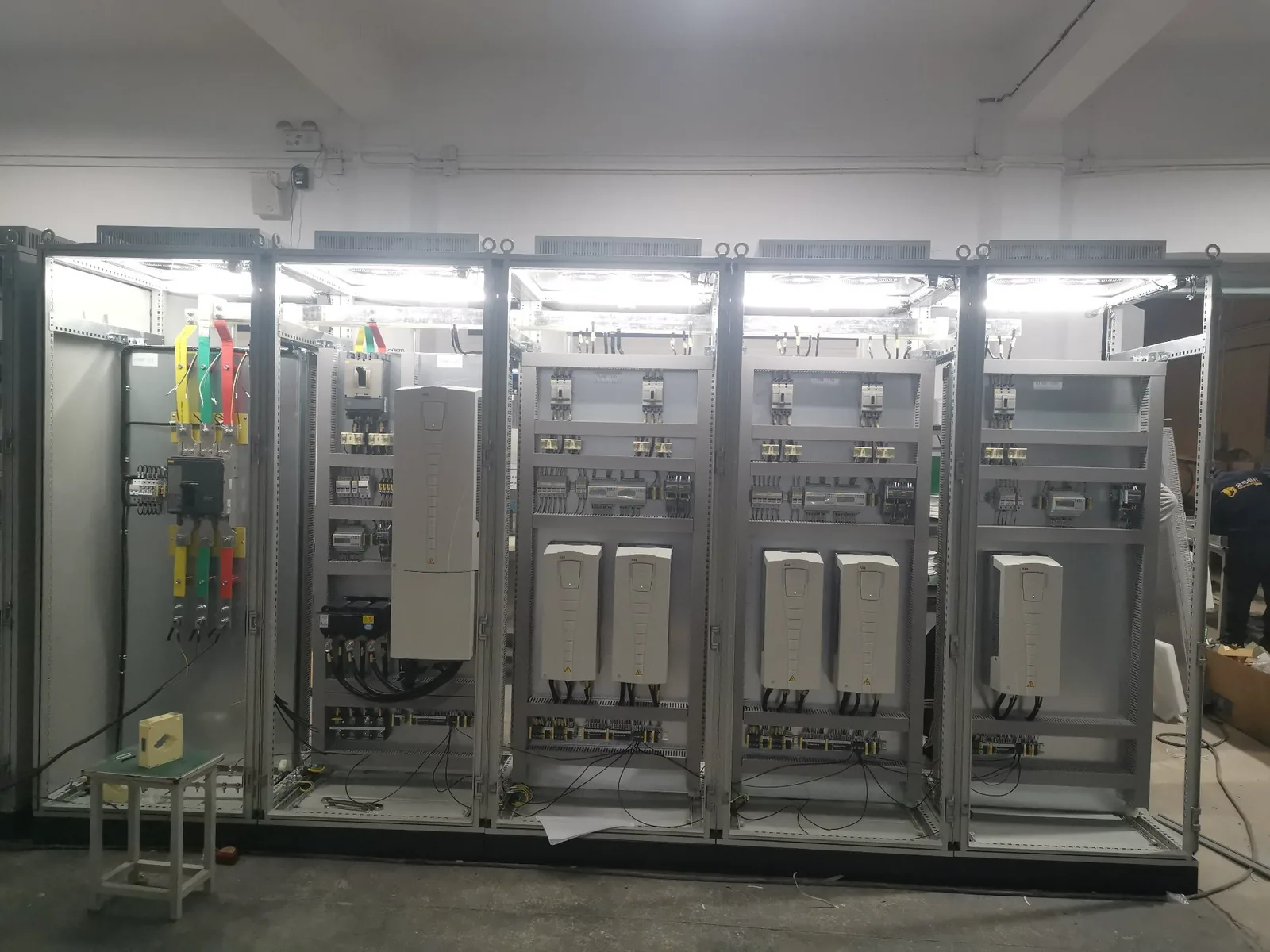

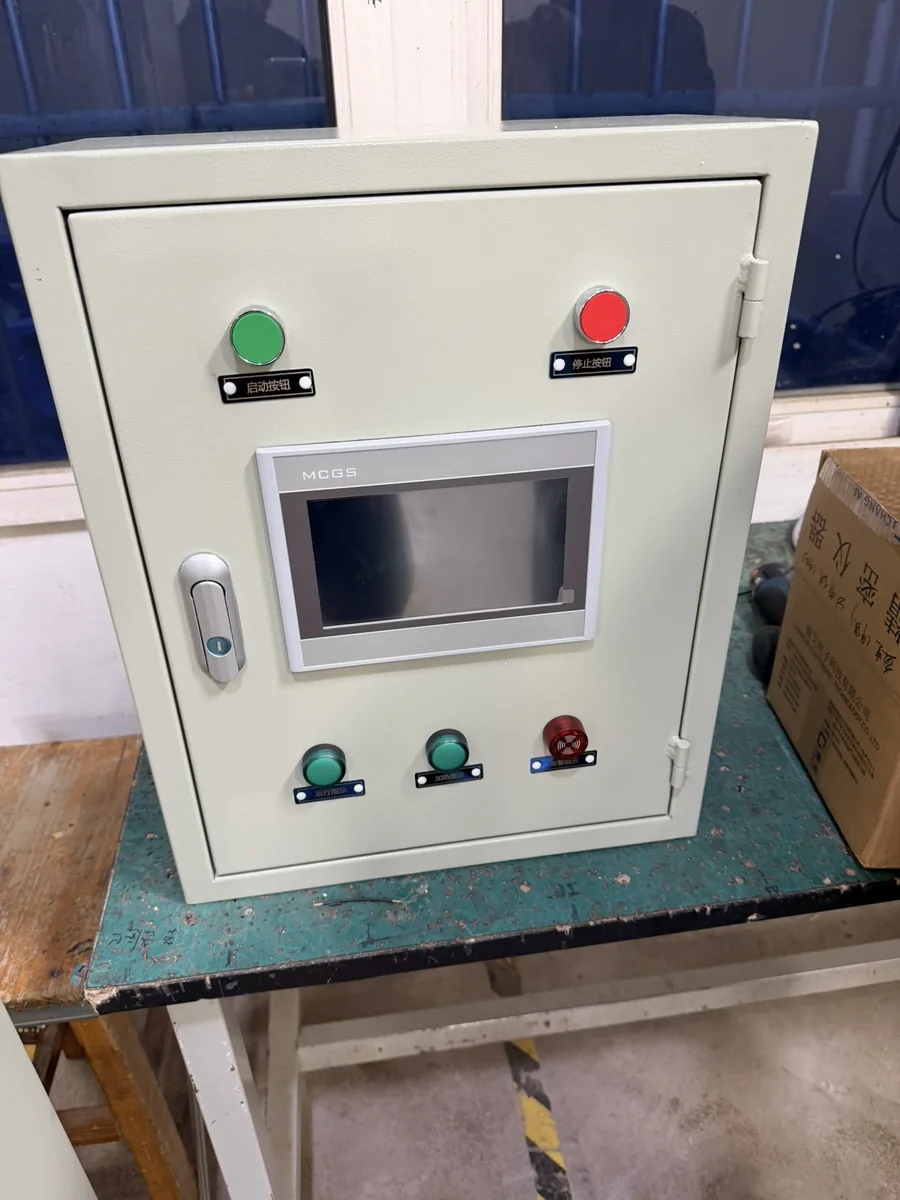

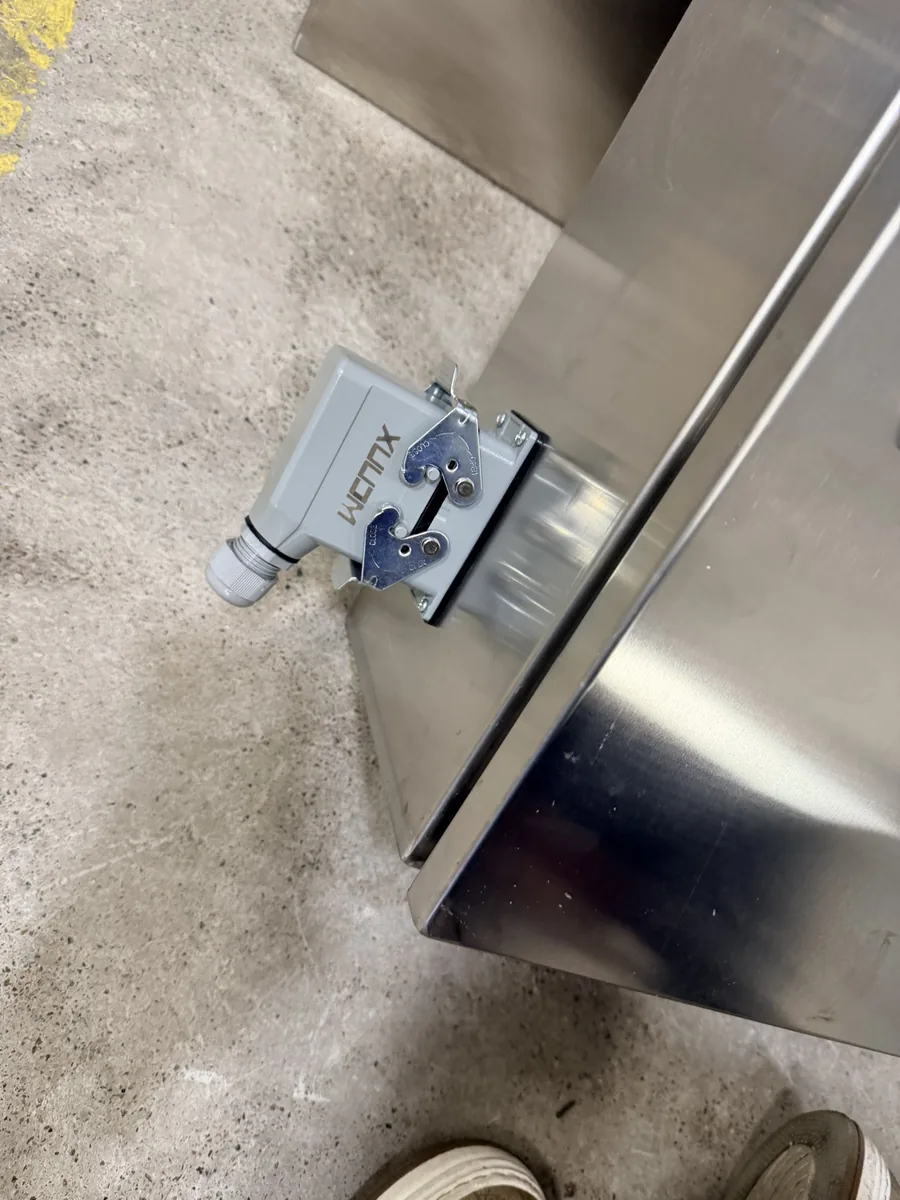

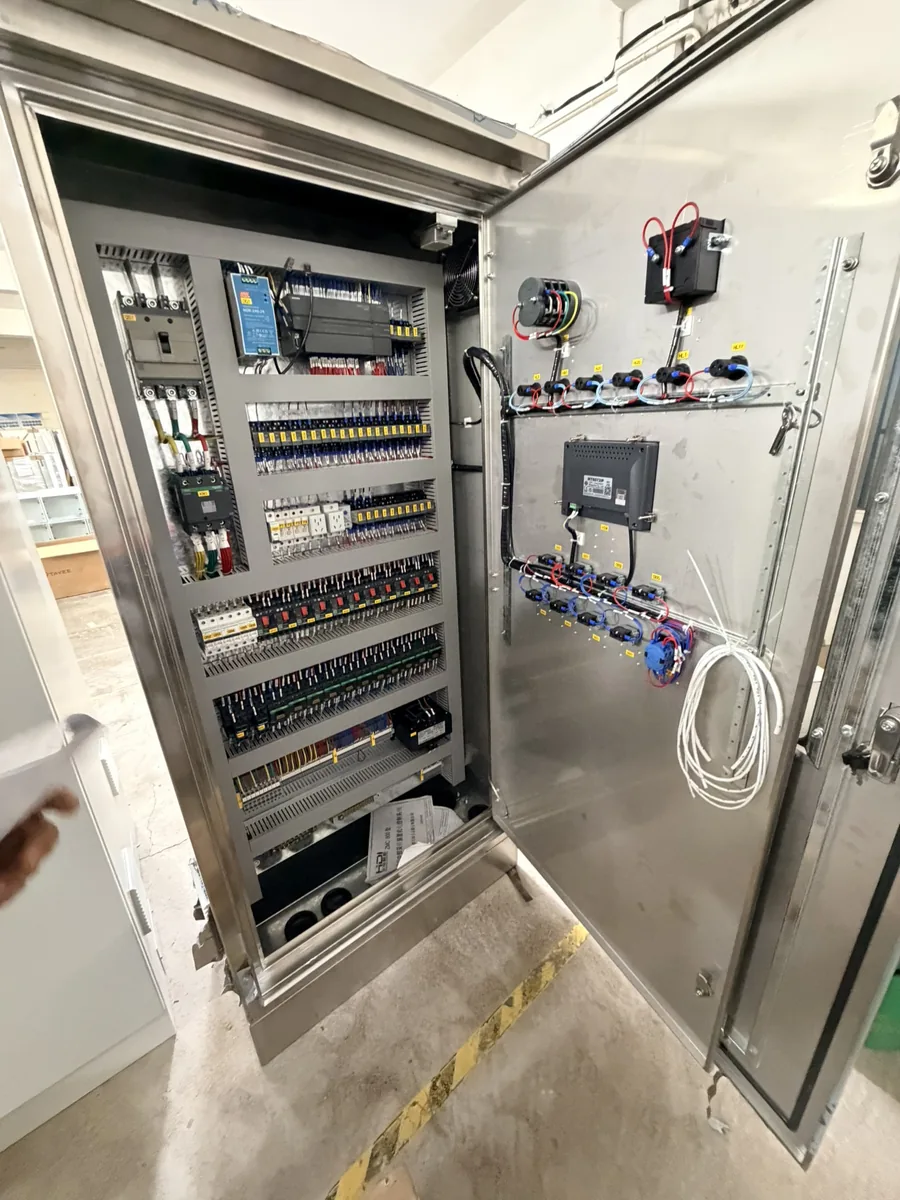

六、车间实拍：控制柜装配的 4 个细节 (车间实拍)
下列为桐庐凤川工业区车间装配线实拍。金麟电气不发布 AI 渲染产品白底图 —— 我们只用真实产线图。如需白底产品图用于画册/样册，微信：186 5712 0011 索取。
常见问题 FAQ
PLC 控制柜和变频控制柜能装一起吗?
可以，但有讲究。变频器有谐波，会干扰 PLC 通信；两者装一起时，变频器电源要单独走线,信号线用屏蔽双绞线，距离 ≥ 200 mm,或物理隔板隔开。金麟 PLC+VFD 一体柜已为多家水处理 / 食品线客户供货，标配信号隔离器。
控制柜柜体选碳钢还是不锈钢?
户内用碳钢喷塑(60–80μm 厚度),性价比高；沿海 / 化工 / 食品 / 户外用 304 不锈钢。304 不锈钢加价约 30%,316 不锈钢加价约 60%。金麟默认碳钢喷塑，可按需切 304。
控制柜需要做 EMC 电磁兼容测试吗?
CE 认证要求 EMC 测试(EN 61000-6-2 / 6-4)。金麟控制柜默认做 CE(LVD+EMC)认证，有原件可查。3C 国内低压成套不强制 EMC,但投标时甲方常要求。
软启动柜和变频柜价格差多少?
同功率下软启动柜比变频柜便宜 40–60%。原因：软启只做降压启动，变频要持续调速，功率器件与散热成本都更高。选哪个看是否需要调速:需要调速用变频，只需要降压启动用软启。具体价格按功率与配置核算，发图即可报价。
MCC 柜和 GCS 抽屉柜有什么不一样?
MCC 专管电机，每个抽屉控制 1 台电机(断路器 + 接触器 + 热继电器 + 互感器);GCS 抽屉柜偏通用，可以是馈出、补偿、计量等不同功能。结构上 GCS / MNS 都可以做 MCC 方案，但 MCC 柜需要在每个抽屉内做机械联锁(抽屉与主回路)。
