视窗门机柜
- 视窗：4 mm 钢化玻璃 / 3–5 mm PC 板，窗尺寸与位置按图
- 窗框：门板折边压条 + 硅橡胶密封圈整圈压合，IP54 整体防护不降级
- 防划伤：钢化玻璃适合读表场合；频繁擦拭场合选 PC
- 防凝露：窗内侧可选防雾涂层或柜内加热器，冬天读数不发糊
- 用途：表计巡检、信号灯监视、HMI 观察，开门次数降到检修级
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 标准尺寸（宽×深×高） | 600×600×1600 / 800×600×1800 mm 起，视窗尺寸按图 |
|---|---|
| 视窗材质 | 4 mm 钢化玻璃 / 3 mm、5 mm PC 板（聚碳酸酯） |
| 窗框结构 | 门板折边压条 + 整圈硅橡胶密封圈，压条螺钉不锈钢 |
| 视窗面积 | 窗宽 ≤400 mm、单窗面积 ≤0.2 ㎡（结构核算），多窗按图 |
| 板材厚度 | 门板 1.5–2.0 mm，框架 2.0 mm |
| 表面处理 | 九工位前处理 + 静电粉末喷涂 RAL7035 |
| 防护等级 | IP54（含视窗整体，GB 4208 / IEC 60529） |
| 锁具 | 三点式联动锁或快开锁扣（巡检频繁场合） |
| 观察对象 | 指针 / 数显表计、信号指示灯、HMI 屏、记录仪 |
|---|---|
| 窗位对应 | 按元件布置图定位开窗，窗中心对表计中心，视距 ≤1 m |
| 防凝露 | 视窗内侧防雾涂层（可选）/ 柜内加热器（AC 220V 50–100W） |
| 照明 | 柜内 LED 照明灯条（可选），配合视窗夜间读数 |
| 门承载 | 视窗削弱门板刚度，重件挂门需单独核算 |
| 接地 | 门跨接编织线到框架 |
| 仪表巡检型 | 电流表 / 电压表 / 电度表集中布置，日巡检不开门 |
|---|---|
| 信号监视型 | 运行 / 故障 / 报警指示灯阵列，值班远看 |
| HMI 观察型 | 10 寸以下 HMI 落窗后，操作另设按钮（频繁触屏建议直接开门式） |
| 全玻璃门型 | 整扇门钢化玻璃（展示 / 洁净场合），配门撑 |
| PC 防砸型 | 物流通道旁、有飞溅风险场合，PC 板扛得住 |
| 非标定制 | 多窗、异形窗、按元件图定位开窗 |
| 结构标准 | GB/T 7251.1 / IEC 61439-1（机械结构部分） |
|---|---|
| 玻璃安全 | 钢化玻璃按 GB 15763.2 口径选材，破碎呈颗粒状无锐角 |
| 密封检查 | 视窗密封圈与门框密封条压痕整圈连续，逐台目视 |
| 视窗静压 | 视窗面按 1.5 倍设计正压检查（洁净室正压工况） |
| 随货文件 | 外形图、开窗定位图、视窗材质单 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
视窗密封的关键
窗框不是简单开洞贴玻璃，是门板折边出压条、玻璃压进整圈硅橡胶密封圈再螺钉收紧——开洞贴胶的视窗第一个雨季就渗。
开窗前先定元件
按元件布置图反推窗位，窗中心对表计中心、视距 ≤1 m——先开窗再摆表的柜子，读数总有一个在窗角上。
碎了也不伤人
钢化玻璃按 GB 15763.2 口径选材，破碎呈颗粒状无锐角；PC 板抗冲击但会磨花，频繁擦拭场合两者权衡定。
冬天读数不发糊
柜内外温差大时视窗内侧结露，可选防雾涂层或柜内加热器 50–100W——北方无供暖泵房的标准配置。
巡检频繁就别拧锁
一天开几次的场合，三点锁改成快开锁扣，一手开合；视窗把开门降到检修级，锁具跟着巡检频率选。
开窗即削弱
门板开窗后刚度下降，挂重件必须重新核算并加门撑——这是视窗柜上最常见的结构隐患。
实拍与柜体结构
下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。

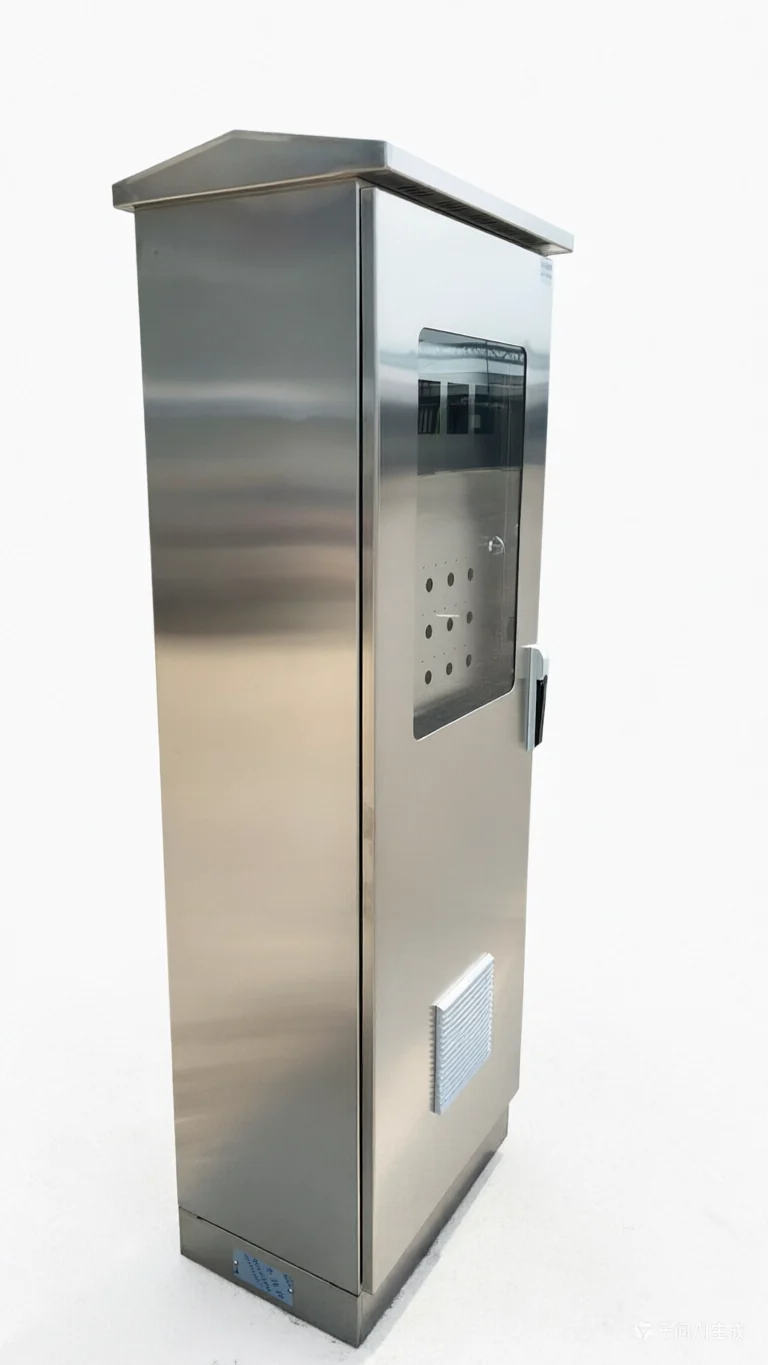

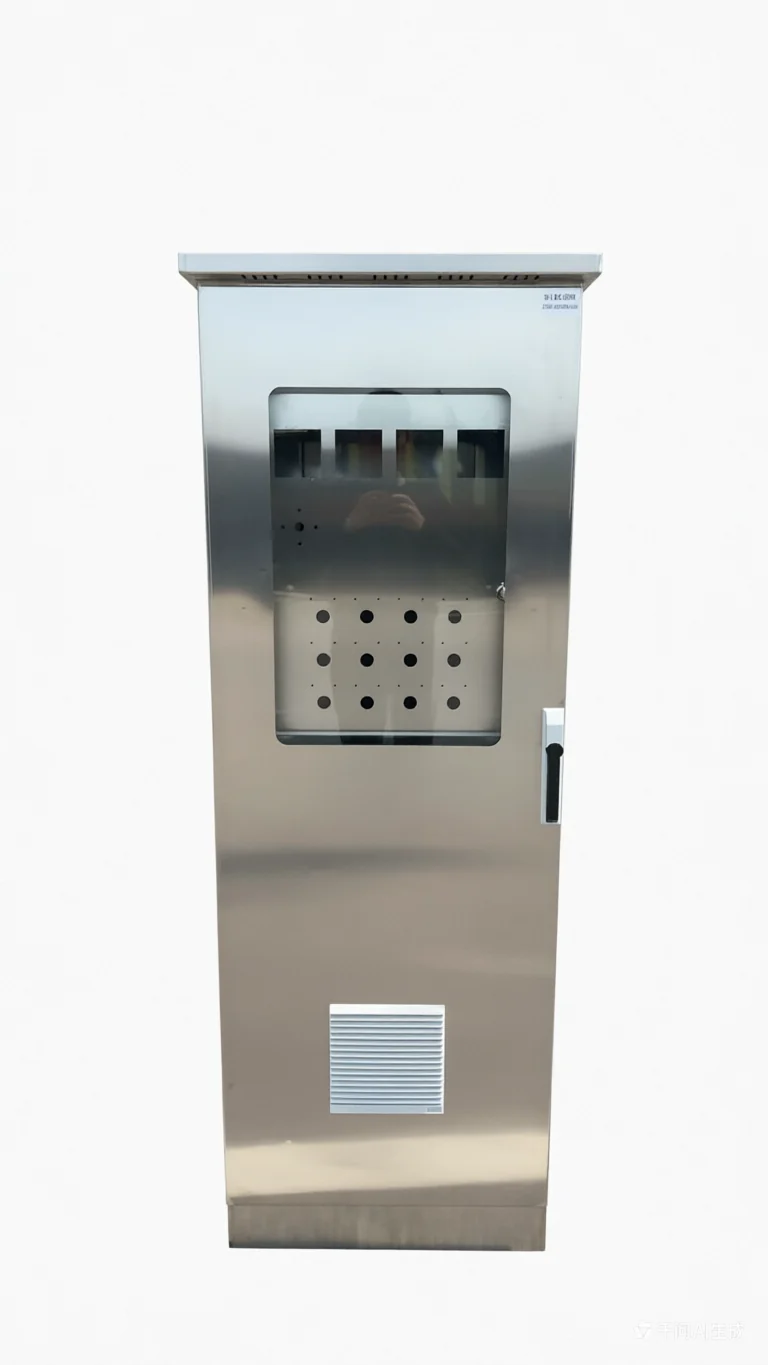

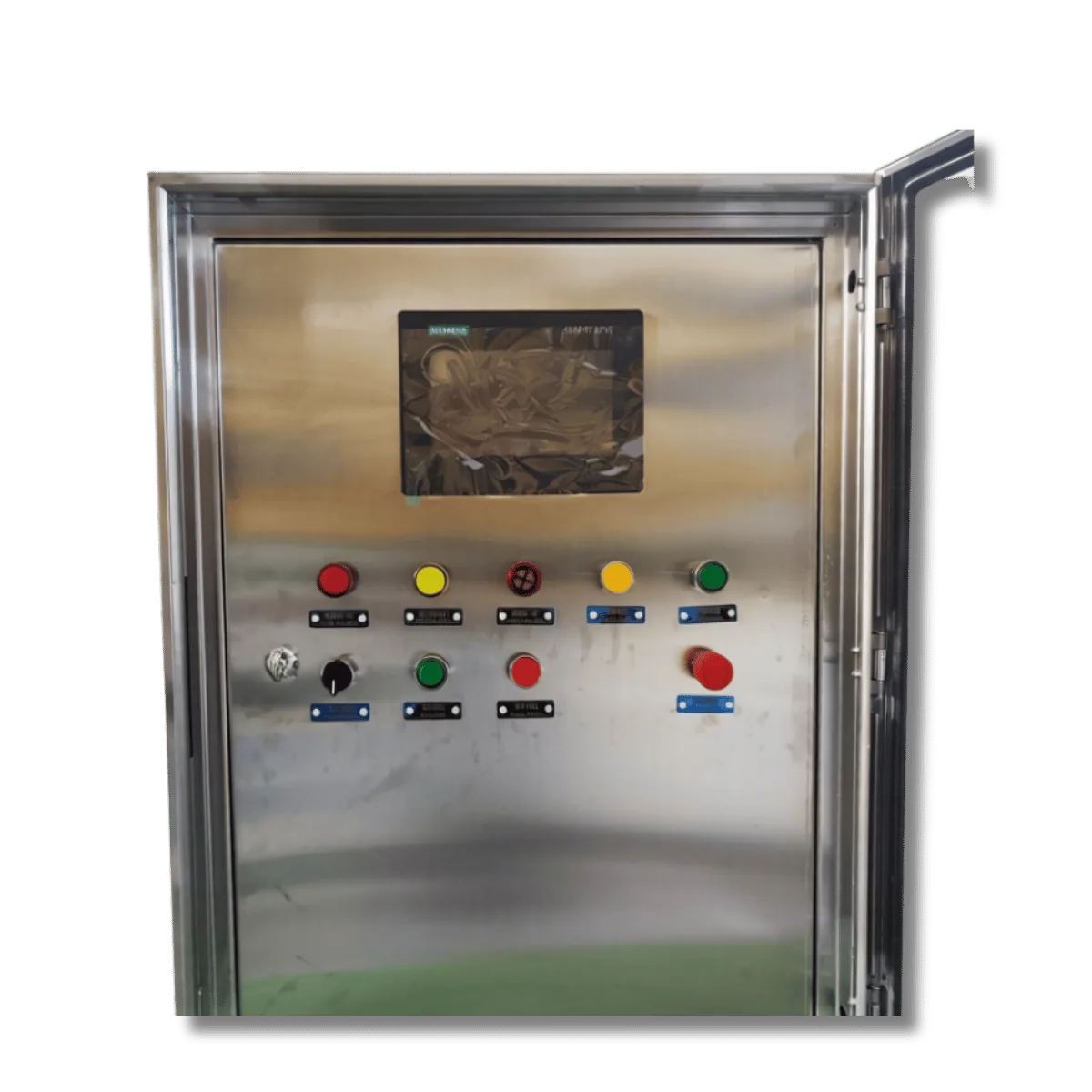

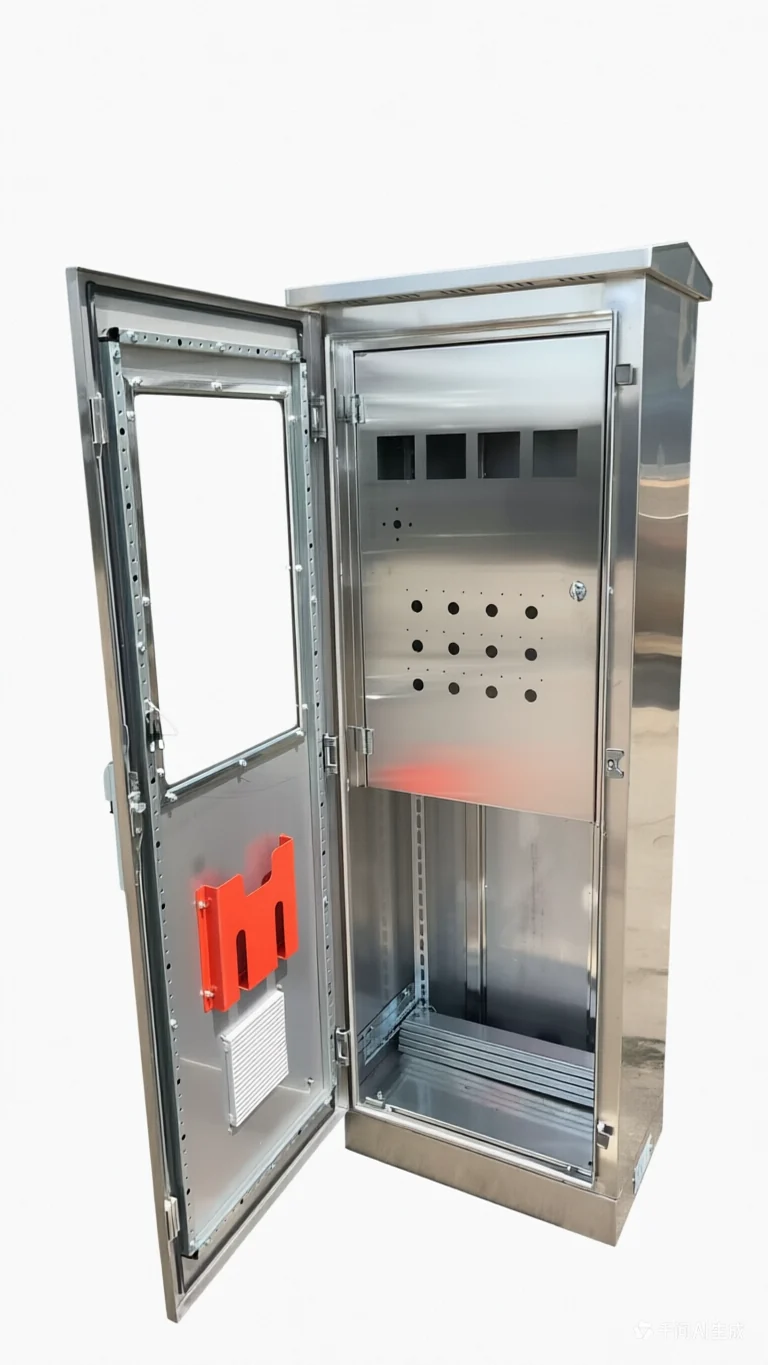

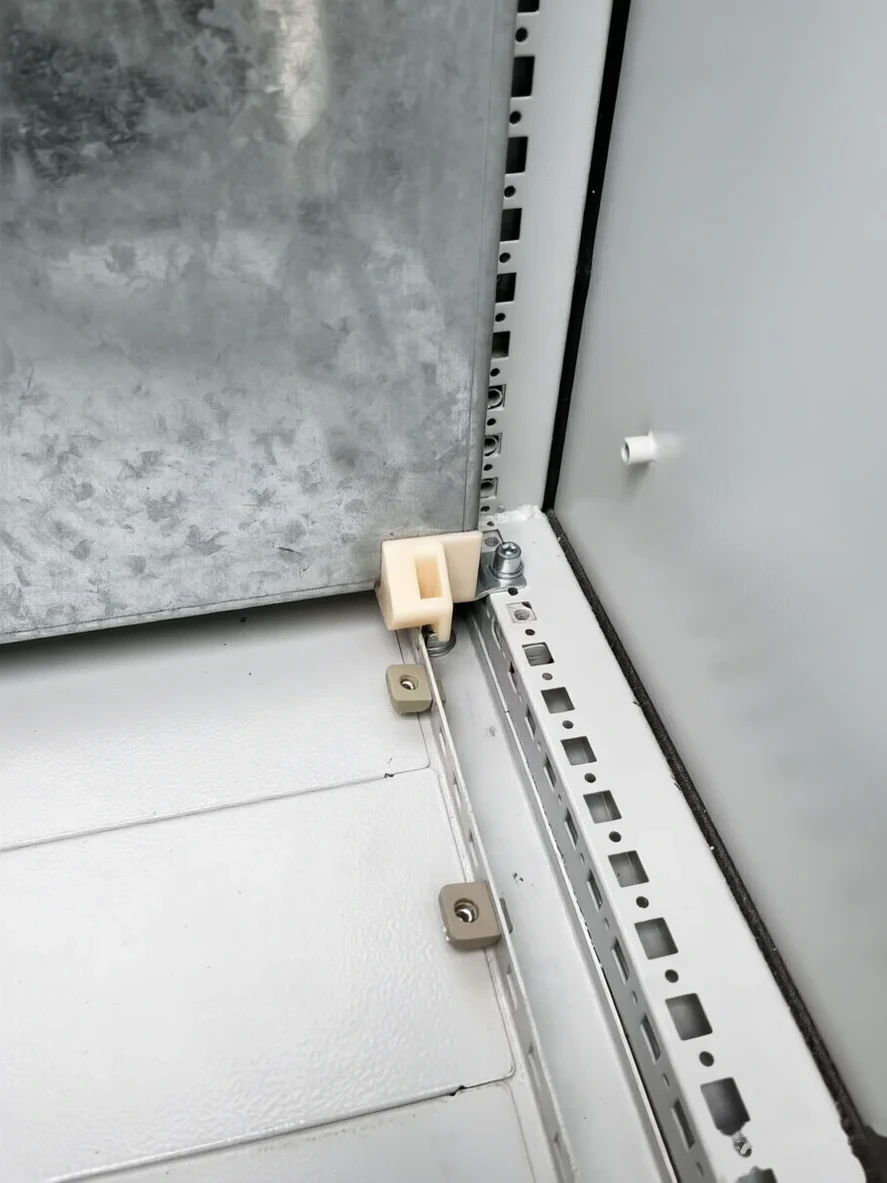

图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
配电巡检
计量与仪表集中布置，日巡检读数不开门。
值班监视
运行 / 故障信号灯阵列，值班室远看一眼。
泵房 / 站房
冬季温差大场合配加热器，读数不发糊。
洁净场合
全玻璃门 + 快开锁扣，观察为主少开门。
物流通道旁
PC 视窗抗撞击，玻璃碎了也不飞溅伤人。
老柜改造
现有柜门按表计位置改开视窗门，原铰链位不变。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 板材 | 宝钢 / 鞍钢冷轧板（SPCC）/ 304 不锈钢 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
玻璃和 PC 视窗怎么选？
读数清晰度与抗划伤选钢化玻璃；抗冲击、不允许任何碎裂风险（人员通道旁）选 PC。PC 用久会磨花影响读数，频繁擦拭场合优先玻璃。
视窗会拉低防护等级吗？
做成规范的话不会：折边压条 + 整圈硅橡胶密封圈压合，IP54 整体保持；直接开洞贴胶的视窗确实会拉低——所以那不是我们的做法。
冬天玻璃起雾怎么办？
两个办法：视窗内侧防雾涂层（轻凝露）或柜内 50–100W 加热器（重凝露）。北方无供暖泵房建议直接配加热器。
触屏 HMI 能放窗后吗？
隔玻璃触控不可靠。HMI 需要频繁触控的，建议 HMI 直接装门开孔位；视窗留给表计和信号灯，各干各的。
视窗最大能开多大？
窗宽 ≤400 mm、单窗面积 ≤0.2 ㎡ 是结构安全口径，再大要单独核算门板刚度；需要大面积观察直接上全玻璃门形态。
老柜能改视窗门吗？
可以。原柜尺寸、铰链位发来，按现门板表计位置出开窗图，做一扇新门直接换上。
