悬臂控制箱
- 系统：底座 + 1–2 节关节臂 + 箱体，臂长 400–1200 mm 组合
- 转位：关节 360° 旋转带停位自锁，箱体高度按站位定
- 走线：全电缆走臂内中空孔，无外露拖线
- 负载：20–60 kg 按臂长与箱重核算，含安全系数 1.5
- 箱体：钣金 / 铸铝 / 不锈钢，面板按元件图开孔
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 系统组成 | 底座 + 关节臂（1–2 节）+ 臂端法兰 + 控制箱体 |
|---|---|
| 臂长组合 | 400 / 600 / 800 / 1000 / 1200 mm 臂节按需组合 |
| 负载能力 | 臂端负载 20–60 kg（按臂长衰减，选型表核算，安全系数 1.5） |
| 转位 | 关节水平 360° 旋转，停位自锁（棘轮 / 摩擦制动） |
| 走线 | 臂节中空孔内径 φ25–φ40，电缆全程不外露 |
| 底座 | 机床顶装 / 立柱侧装 / 地面立柱式 |
| 表面 | 臂体铸铝 / 钢制喷塑，箱体钣金喷塑或不锈钢 |
| 防护 | 箱体 IP54（GB 4208 / IEC 60529） |
| 箱体形态 | 方形操作箱 / 斜面操作箱 / 圆形操作箱，面板可换 |
|---|---|
| 面板开孔 | 按元件图开孔：φ22/φ30 按钮、HMI 开孔、急停、仪表 |
| 箱内布置 | 端子排 + 中间继电器位，或纯操作面板（逻辑在主柜） |
| 电缆接口 | 臂端格兰进线，箱底出线到面板元件 |
| 信号传输 | 纯操作信号（推荐逻辑在主柜）或箱内带 PLC（按方案） |
| 接地 | 箱体与臂逐节跨接到底座 |
| 单臂机侧站 | 一节臂 + 操作箱，中小机床最常用 |
|---|---|
| 双臂跨越站 | 两节臂跨越设备取位，大型产线设备 |
| 双面站 | 箱体双面板，传送带两侧操作 |
| 立柱落地站 | 地面立柱 + 悬臂，无安装面的场合 |
| 不锈钢水洗站 | 304 箱体 + 不锈钢臂，食品线水冲洗 |
| 非标定制 | 特殊臂长、异形面板、按图加工 |
| 结构标准 | GB/T 7251.1 / IEC 61439-1（机械结构部分） |
|---|---|
| 负载试验 | 1.5 倍额定臂端负载静载 10 min，臂端挠度 ≤3 mm 无永久变形 |
| 转位寿命 | 关节旋转与自锁机构按 10,000 次循环口径做型式核查 |
| 走线检查 | 臂内电缆随关节全程旋转无干涉、无夹线，逐台检查 |
| 随货文件 | 臂系统图、负载选型表、面板开孔图 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
电缆不外露是底线
电缆全程走臂节中空孔、随关节旋转不夹线——外露拖线在旋转工况下磨破只是时间问题，逐台旋转检查无干涉才出厂。
臂端挂着的不能掉
按 1.5 倍额定负载静载 10 分钟测臂端挠度 ≤3 mm 且无永久变形；负载选型表按臂长衰减给足安全系数，超载选型直接拒单。
箱体停哪就在哪
关节 360° 旋转带棘轮或摩擦自锁，操作者推到位松手不回弹——没有自锁的悬臂箱操作时晃，按钮手感全毁。
改方案不换箱
面板独立于箱体，元件布局改版只换面板重新开孔，臂系统与箱体壳继续用。
箱内不藏玄机
推荐箱体做纯操作面板、逻辑放主柜：悬臂箱振动大、空间小，塞继电器与电源等于把故障点挂到最难检修的位置。
旋转件都要接地
箱体、每节臂、底座逐节编织线跨接——旋转件是悬浮金属件，少跨一节就是漏网点。
实拍与柜体结构
下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。

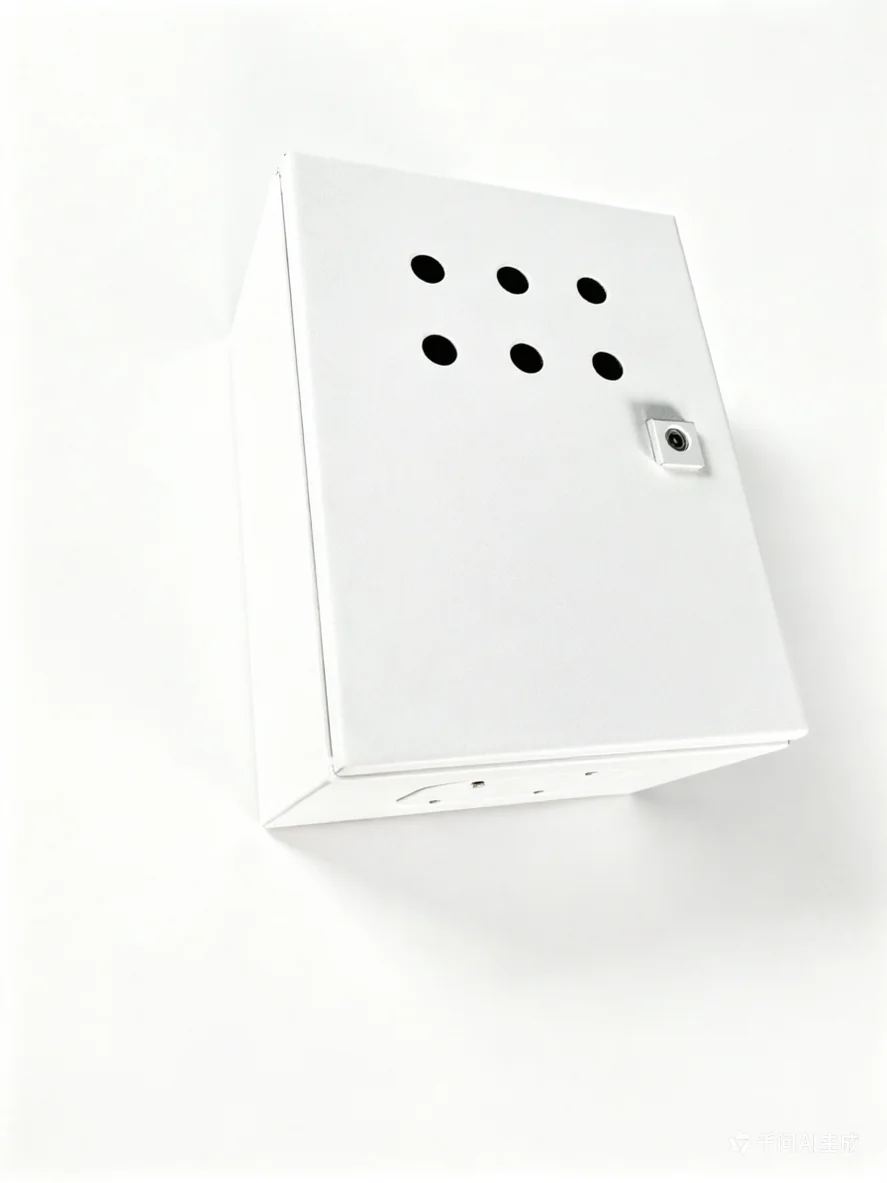

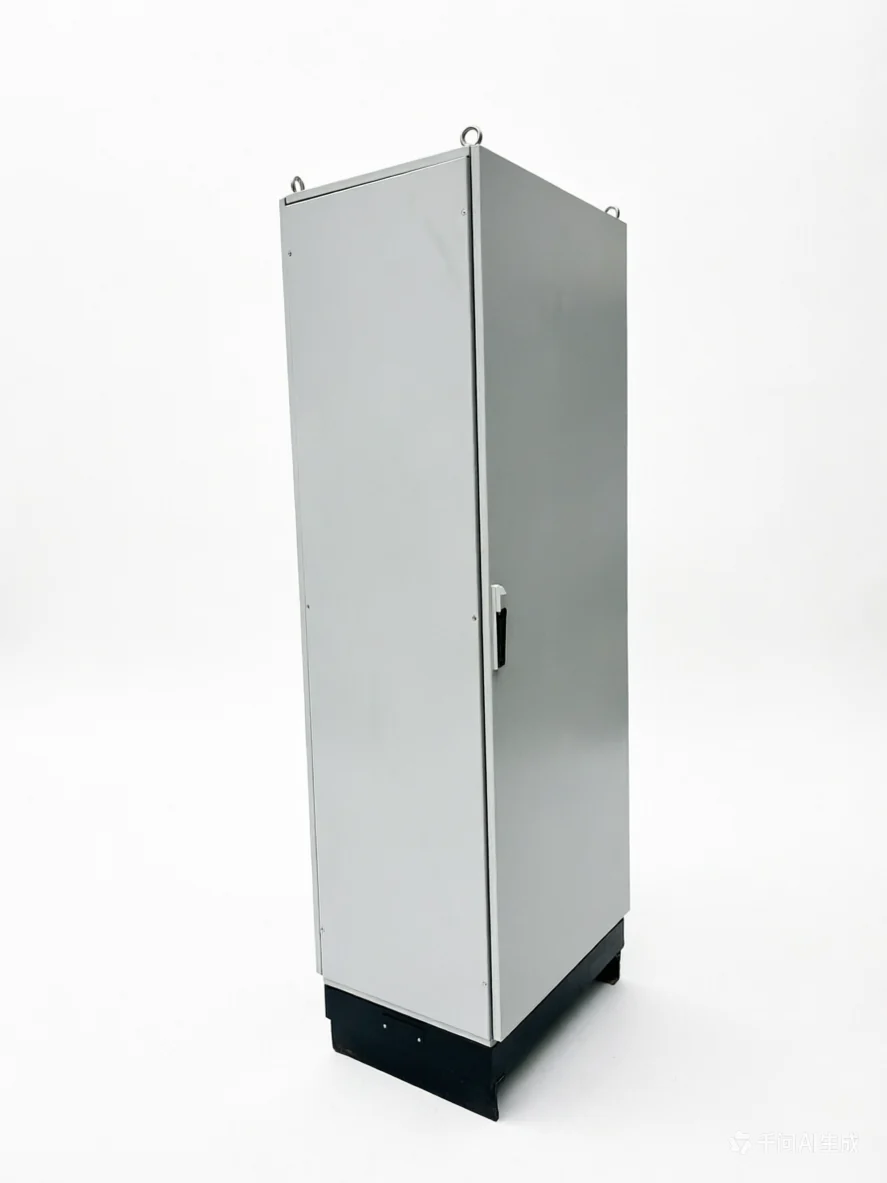

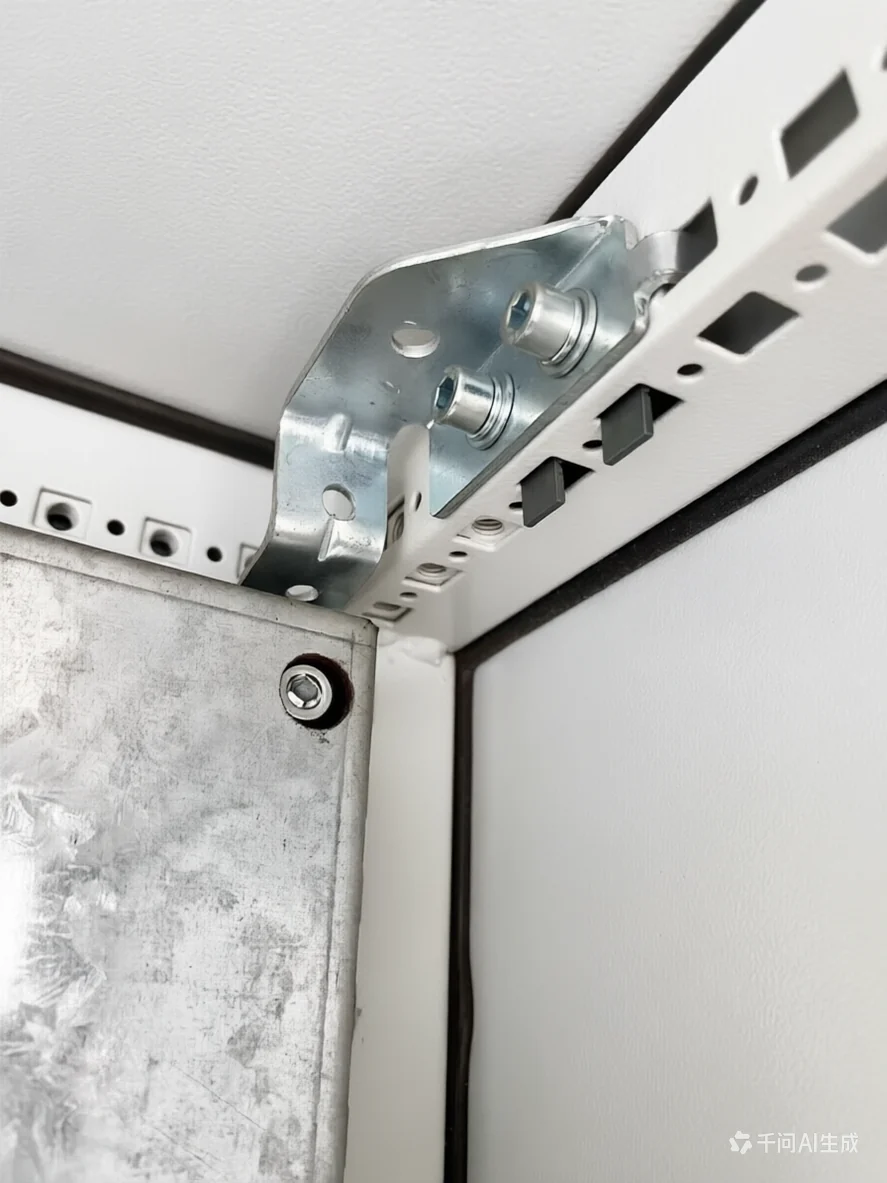

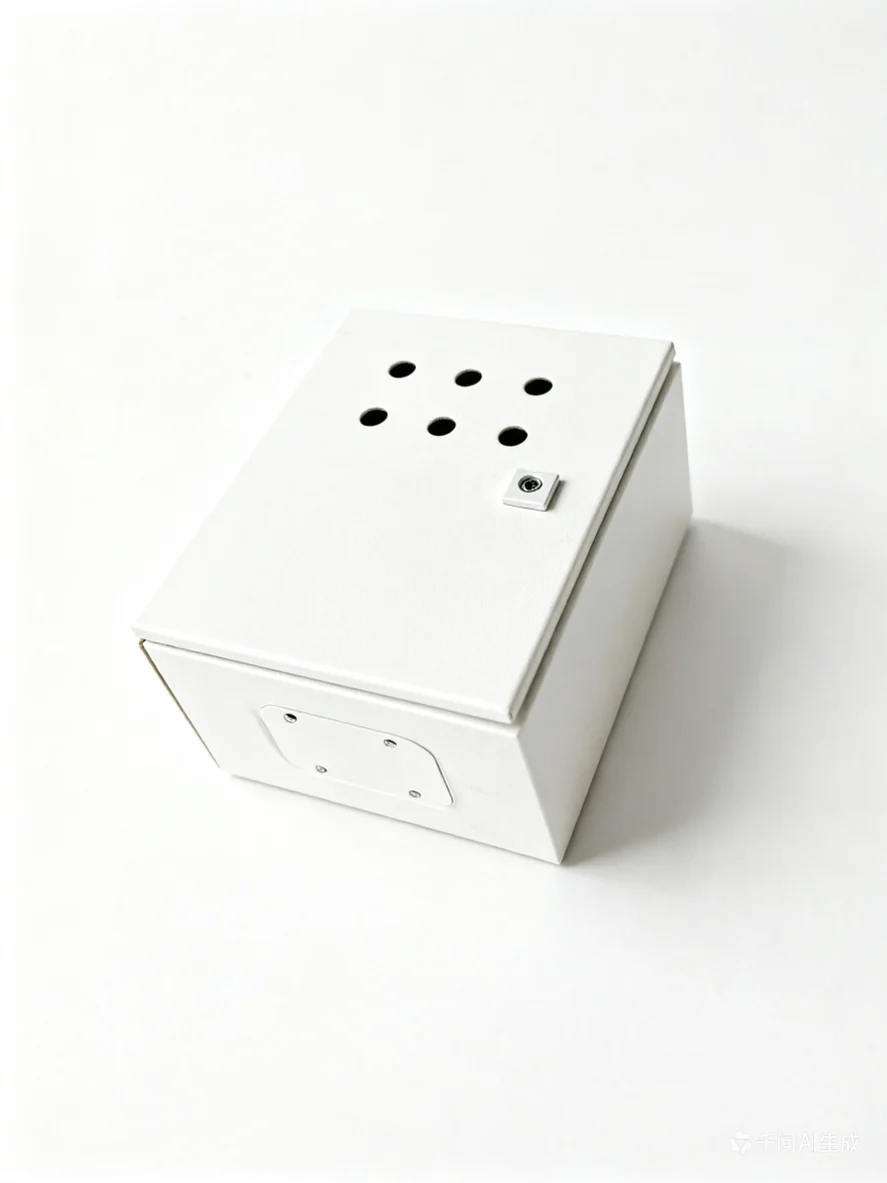

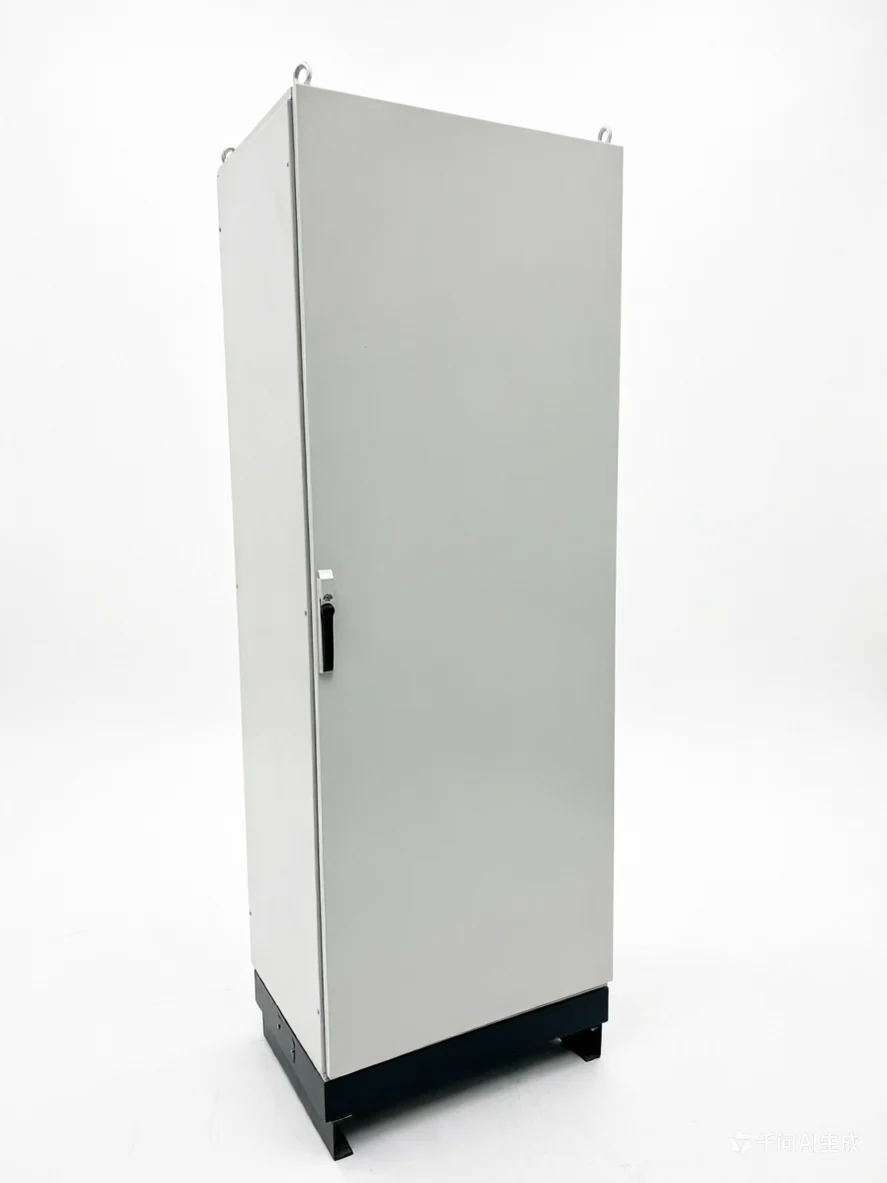

图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
机床操作站
数控与专机的机侧 HMI + 按钮站，悬臂送到站位。
装配产线
工位节拍操作面板，臂长跨过输送线取位。
食品线水洗
304 箱体 + 不锈钢臂，水冲洗场合。
大型设备
双臂跨越站，操作面板送到设备另一侧。
产线改造
无安装面场合用地面立柱站，不动土建。
设备配套
设备厂随机操作站批量供货，面板按图丝印。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 板材 | 宝钢 / 鞍钢冷轧板（SPCC）/ 304 不锈钢 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
悬臂能承受多重的箱体？
臂端负载 20–60 kg，但随臂长衰减——1,000 mm 双臂的实际限额比 600 mm 单臂低不少。把箱体尺寸与元件清单发来，我们按选型表核算，超载会直接告诉你换方案。
箱体会不会晃？
关节带停位自锁，推到位松手不回弹；晃的悬臂箱要么是超载要么是无自锁——这两条我们都在出厂检查里卡死。
电缆在旋转处会不会磨破？
电缆走臂内中空孔、随关节全程旋转，出厂前逐台做全行程旋转检查无干涉无夹线。外露走线的方案我们不做。
能只买臂系统、箱体自己做吗？
可以，臂系统与箱体分开出货，给臂端法兰尺寸图，你的箱体按法兰对接即可。
和壁挂机箱怎么选？
操作者位置固定、贴墙走线选壁挂箱；操作者要围着设备走、面板要跟人的，选悬臂。很多设备最终是主柜 + 悬臂操作站组合。
交期多久？
标准臂节 + 常规箱体 15–20 天；特殊臂长或不锈钢箱体 25 天内。批量供货另议排产。
