隧道配电箱
- 环境：IP65 + 防凝露加热器（温控启停），昼夜温差大不结露
- 壳体：304 不锈钢或热镀锌喷塑，抗尾气与潮湿腐蚀
- 分路：照明 / 风机 / 监控 / 检修按隧道系统预留，标识清晰
- 进出线：底部 / 侧向电缆沟方向出线，格兰头密封
- 标识：反光标识 + 防撞底座（洞内洞口布点要求）
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 箱体型式 | 户外壁挂 / 落地（混凝土基础 + 防撞底座） |
|---|---|
| 标准尺寸（宽×高×深） | 600×800×300 至 1000×1400×400 mm，可非标 |
| 壳体材质 | 304 不锈钢 / 热镀锌钢板喷塑（按防腐等级） |
| 防护等级 | IP65（防喷水与粉尘），门封双层胶条 |
| 防凝露 | 防潮加热器 + 温湿度控制，柜内不结露 |
| 防撞与标识 | 洞内布点配防撞底座；反光标识与编号牌 |
| 额定电压 | AC 380V / 400V，50 Hz |
|---|---|
| 总开关 | 塑壳断路器 + 浪涌保护器（SPD，多雷区必配） |
| 分路构成 | 隧道照明 / 射流风机 / 监控与通信 / 检修插座分路 |
| 照明控制 | 时控 / 光控 / 远程（隧道管控平台）可选 |
| 计量监测 | 电流电压监测、电表按运营方要求配 |
| 进出线 | 电缆沟方向底部或侧向，格兰头密封 |
| 元件品牌 | 施耐德 / ABB / 正泰，支持自采寄厂 |
| 洞内照明分控箱 | 分段照明回路 + 光控时控，洞口加强照明 |
|---|---|
| 风机配电箱 | 射流风机回路（软起 / 直起按风机），正反转可选 |
| 监控通信箱 | 监控、通信与检测设备供电，UPS 预留 |
| 沿线设施箱 | 护栏照明 / 情报板 / 气象站沿线取电 |
| 管廊型 | 综合管廊消防 / 排水 / 照明分路（按项目要求确认供货方案） |
| 成套标准 | GB/T 7251.1 / IEC 61439-1 |
|---|---|
| 防护确认 | IP65 喷淋试验抽检 + 门封逐台检查 |
| 出厂试验（逐台） | 绝缘电阻、耐压、逐路通电与加热器投运 |
| 防腐检查 | 不锈钢 / 镀锌壳体焊缝与孔位封堵检查 |
| 随货文件 | 系统图、端子表、BOM、试验报告 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
加热器温控启停
隧道昼夜温差大，箱内凝露比淋雨更伤元件：加热器温控启停 + 呼吸阀平衡，清晨开箱不积水珠。
焊缝孔位都封堵
不锈钢箱的焊缝打磨封堵、开孔装格兰头不打散孔——腐蚀都从焊缝和孔开始，这里不省。
箱号对应桩号
箱体编号对应隧道桩号，标识牌与竣工图一致，运维巡检按桩号找箱不迷路。
多雷区两级防护
山区隧道多雷，浪涌保护按两级配置（进线 + 照明回路），动作记录可选，雷击后巡检有据。
IP65 是试出来的
每批喷淋试验抽检 + 门封逐台目检，不达标整批返工——户外箱的防护是靠试验背书的。
门内贴系统图

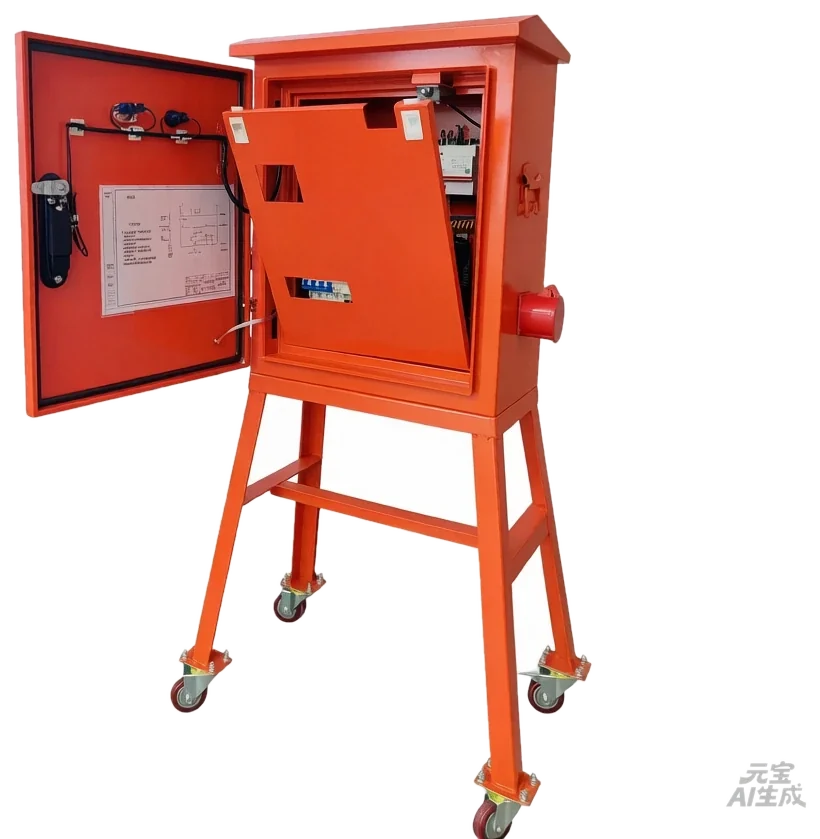

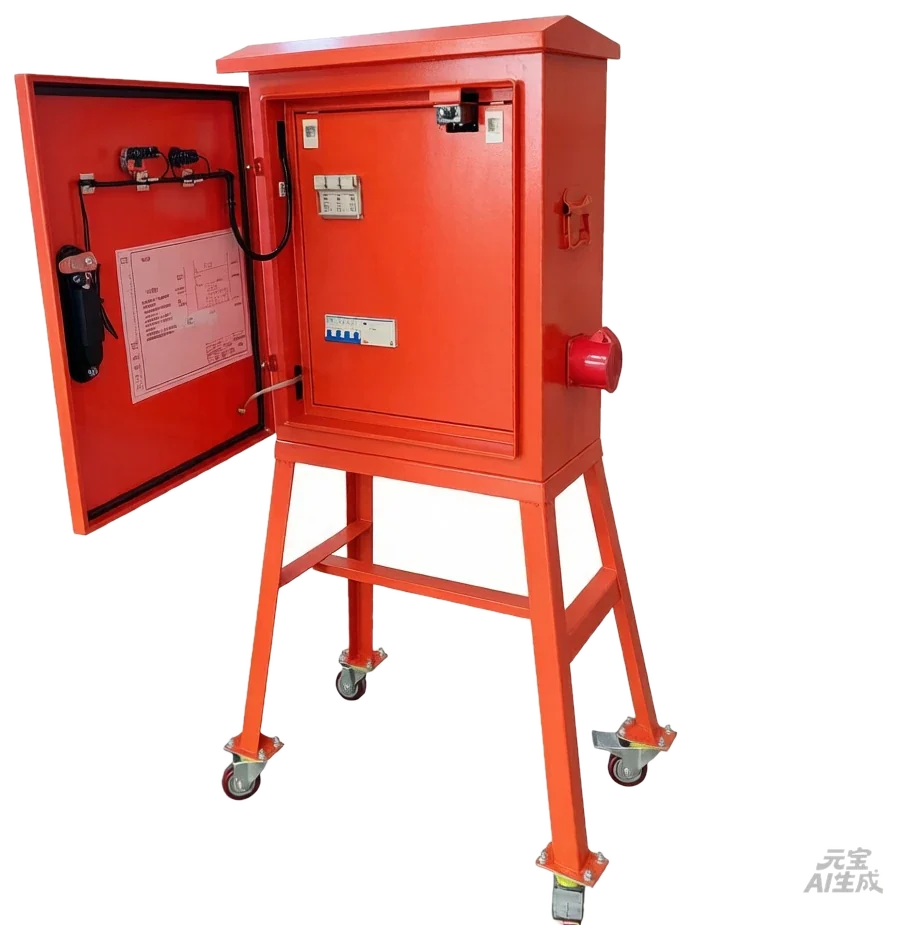

门内覆塑系统图与回路表，巡检开箱即看图，不用回办公室翻资料。
实拍与柜体结构

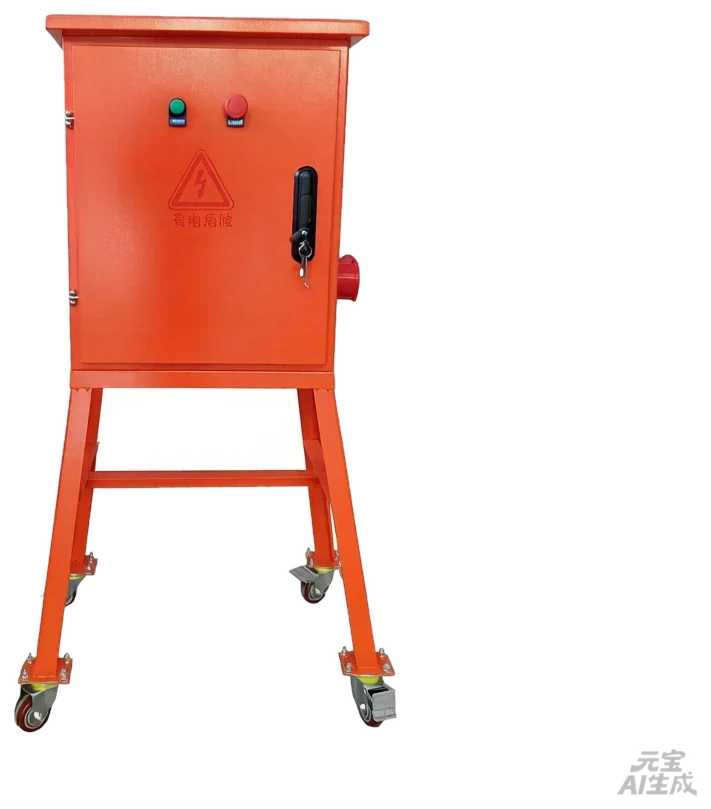

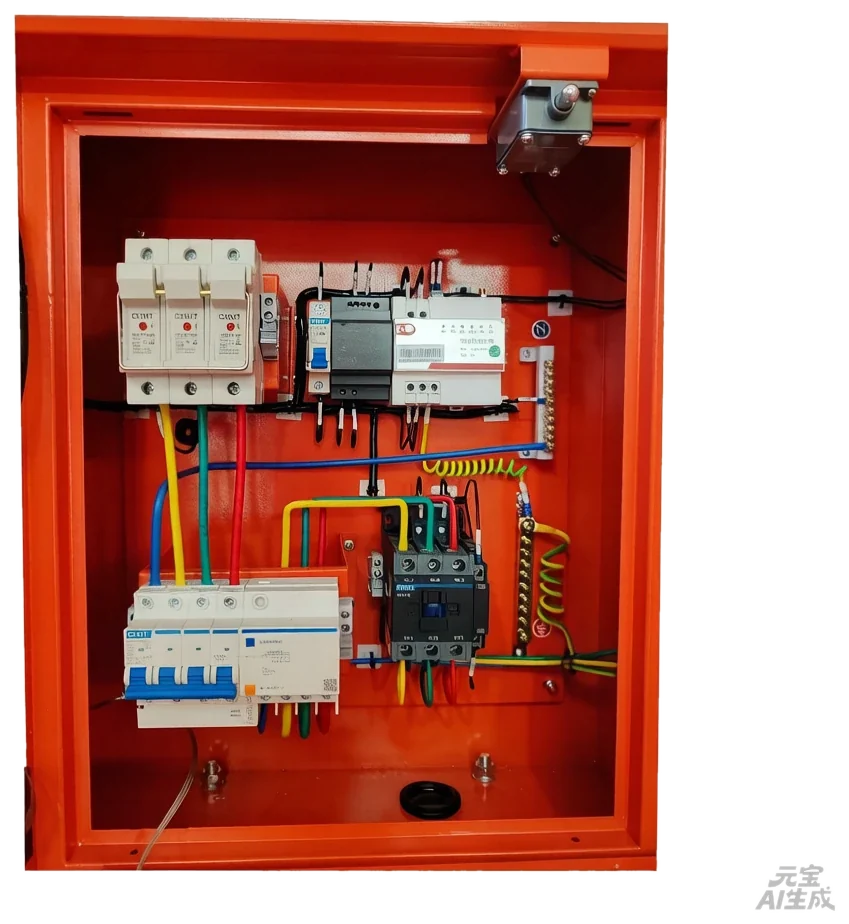

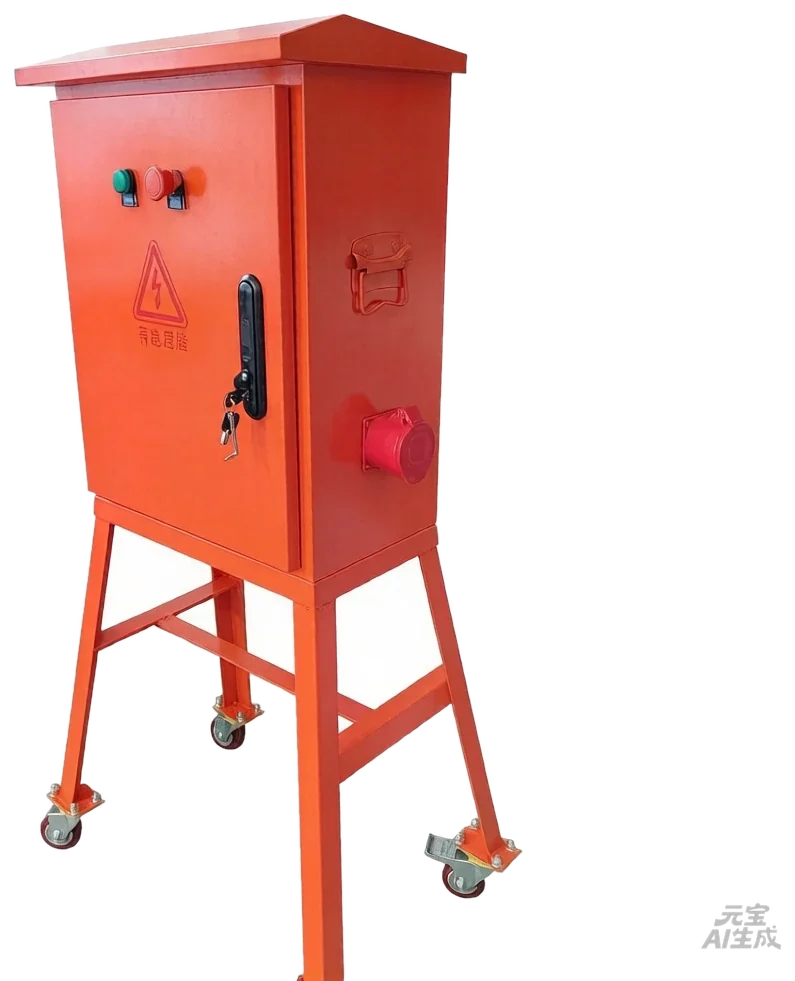

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
公路与铁路隧道
洞内照明、风机、监控分段供电。
高速公路沿线
护栏灯、情报板、气象站取电。
桥梁与匝道
景观照明与检修分路。
综合管廊
廊内照明 / 排水 / 检修分路（按项目要求确认）。
收费站与服务区
广场照明与设备箱。
矿区道路与巷道口
粉尘与潮湿环境的户外配电。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
隧道里的箱子和普通户外箱差在哪？
三件事：环境（潮湿 + 尾气腐蚀 + 昼夜温差 → IP65 + 不锈钢 / 镀锌 + 防凝露加热）、布点（洞内防撞、标识反光、按桩号编号）、系统（照明 / 风机 / 监控分路按隧道系统预留，不是普通配电箱的通用回路）。
防潮加热器耗电吗？
很省：温控启停（通常箱内低于阈值才开），单台几十瓦，一年电费几十块；换来的元件寿命与可靠性远超这点投入。昼夜温差大的隧道口箱强烈建议配。
能配远程监控吗？
可以：电流电压监测、开关状态、门禁与水浸信号经网关上报隧道管控平台（Modbus / 以太网按平台定）；无信号的洞段用光纤中继，方案按平台协议出。
风机回路有什么特别？
射流风机功率大、起动冲击大：小功率直起或星三角，大功率软启或变频；正反转（双向射流）回路按风机要求配。风机回路与照明回路分箱或分腔，检修互不影响。
打雷多的山区怎么防护？
两级浪涌保护（进线一级 + 分路二级）+ 良好接地（接地电阻按规范，洞口箱单独接地极）；SPD 选可更换模块型，劣化指示窗巡检一眼看出。
批量几十台怎么保证一致性？
按桩号流水编号、图实一致逐台核对、每箱出厂试验报告随箱；批量交货附总表（桩号 - 箱号 - 回路配置），到货即安装不挑箱。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
隧道系统图或分路需求发来，按它预留
隧道系统图或分路需求（照明 / 风机 / 监控）发来，免费出箱体方案 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
