正反转启动柜
- 换相：正转 / 反转两只接触器，机械联杆 + 电气常闭双重互锁
- 频繁点动工况接触器按 AC-4 使用类别放大选型，寿命不打折
- 接口：上限 / 下限位、抱闸控制、点动（寸动）按钮按图预留
- 保护：断路器 + 热继电器或电机保护器，堵转与断相
- 元件：施耐德 / ABB / 西门子 / 正泰，可指定品牌或自采寄厂
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | 壁挂式（≤11 kW）/ 落地式，单门 |
|---|---|
| 标准尺寸（宽×深×高） | 500×300×700（壁挂）/ 800×600×1600（落地）mm，可非标 |
| 柜体结构 | 1.5–2.0 mm 冷轧碳钢折弯焊接，静电粉末喷涂 |
| 防护等级 | IP54 标配 / IP65 可选 |
| 操作面板 | 正转 / 反转 / 停止按钮 + 点动（寸动）按钮 + 运行方向指示 |
| 进出线 | 底部电缆进线；远控按钮盒（含急停）按需配 |
| 额定工作电压 | AC 380V / 400V，50 Hz；控制回路 AC 220V 或 DC 24V |
|---|---|
| 适用功率 | 0.75–75 kW 三相异步电机 |
| 换相配置 | KM正 + KM反 两只接触器，换相母排工厂预制 |
| 互锁 | 机械联杆 + 电气常闭触点双重互锁 |
| 使用类别 | 常规 AC-3；频繁点动 / 冲击负载按 AC-4 放大选型 |
| 保护配置 | 断路器 + 热继电器 / 电机保护器，堵转与断相保护 |
| 预留接口 | 上下限位、极限限位、抱闸接触器、点动、远控按钮盒 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰，支持自采寄厂 |
| 卷扬 / 提升型 | 限位 + 抱闸 + 点动，超速与松绳信号按需接入 |
|---|---|
| 行车 / 电动葫芦型 | 远控按钮盒（含急停），多机构分柜 |
| 闸门 / 翻板型 | 开 / 关到位限位 + 过矩保护（电动装置信号） |
| 小车往返型 | 两端限位 + 延时换向，可无人值守往返 |
| 与 PLC 配合 | 由 PLC 干接点控制方向，柜内保留手动优先 |
| 成套标准 | GB/T 7251.1 / IEC 61439-1 |
|---|---|
| 互锁验证 | 逐台验证机械联杆与电气互锁动作 |
| 出厂试验（逐台） | 绝缘电阻、工频耐压、正转 → 停 → 反转通电循环 3 次 |
| 温升 | 接触器与端子连接处 ≤70 K |
| 随货文件 | 原理图、端子表、限位 / 抱闸接口说明、BOM、试验报告 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
互锁是底线
机械联杆加电气常闭双重互锁，任何一只接触器卡在吸合位，另一只都合不上，这是换相柜的生命线。
点动就按点动选
频繁点动时接触器触点烧蚀是常态，按 AC-4 类别放大一到两级选型，寿命与可靠性都不打折。
限位抱闸到端子为止
限位、抱闸、点动信号全部引到端子排并挂牌，现场只接现场件，不在柜内动二次线。
正反循环逐台过
出厂做 3 次正转 → 停 → 反转循环，互锁与指示灯时序同步核对。
工厂预制不现场改
换相段母排在车间预制完成并做相序标记，现场绝不临时改相序。
急停高一级
远控按钮盒急停串在控制电源回路，任何方向运行中拍急停立即断开并自锁。
实拍与柜体结构

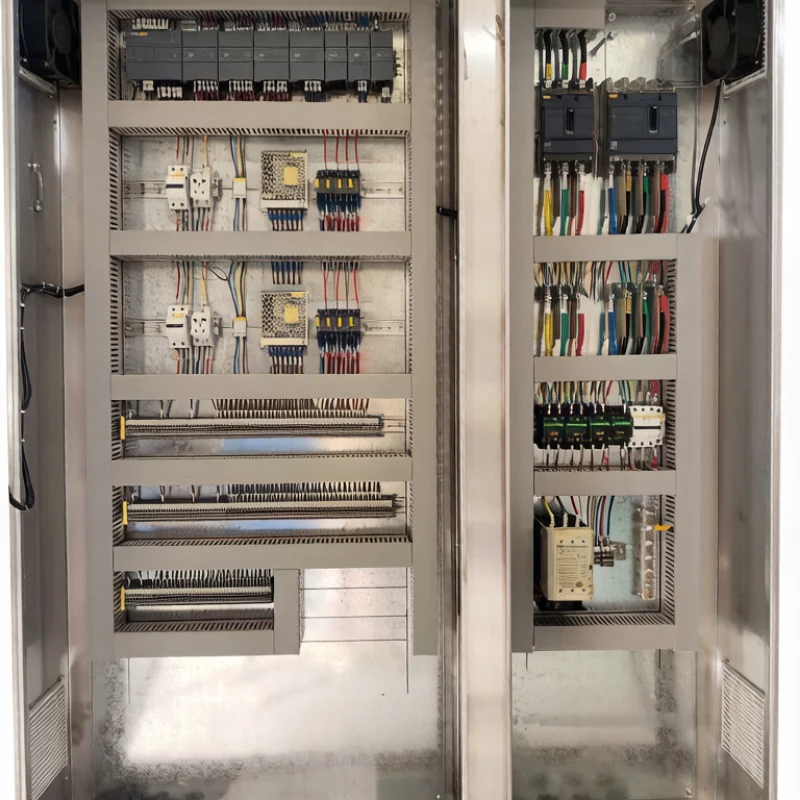

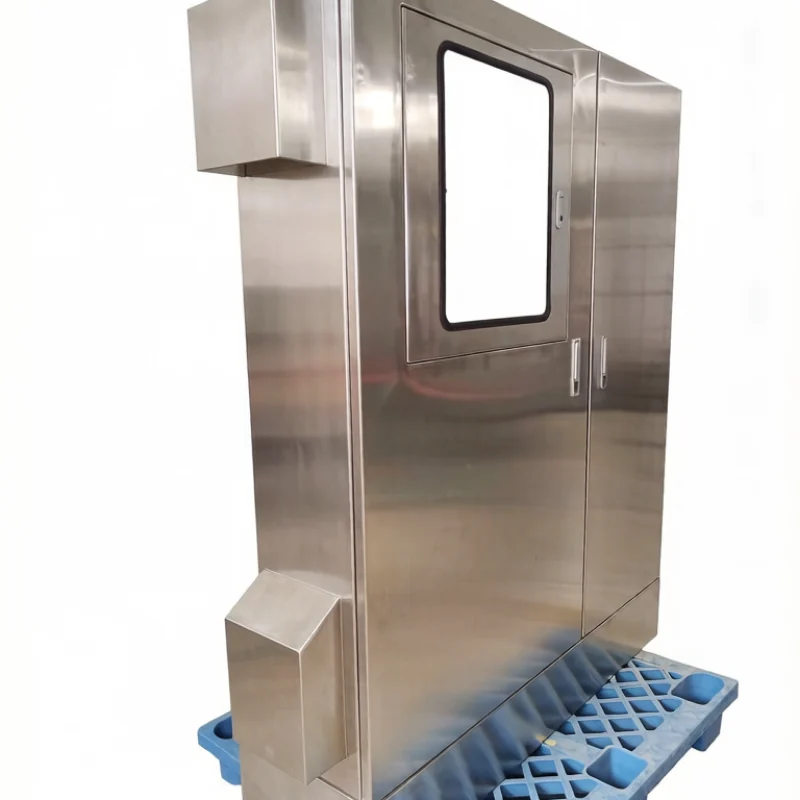

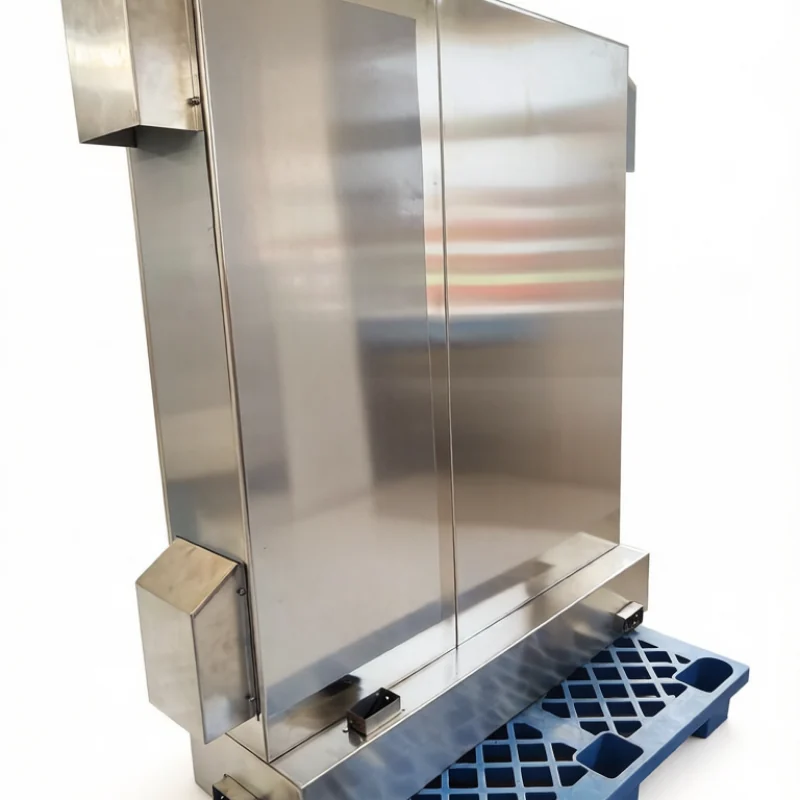

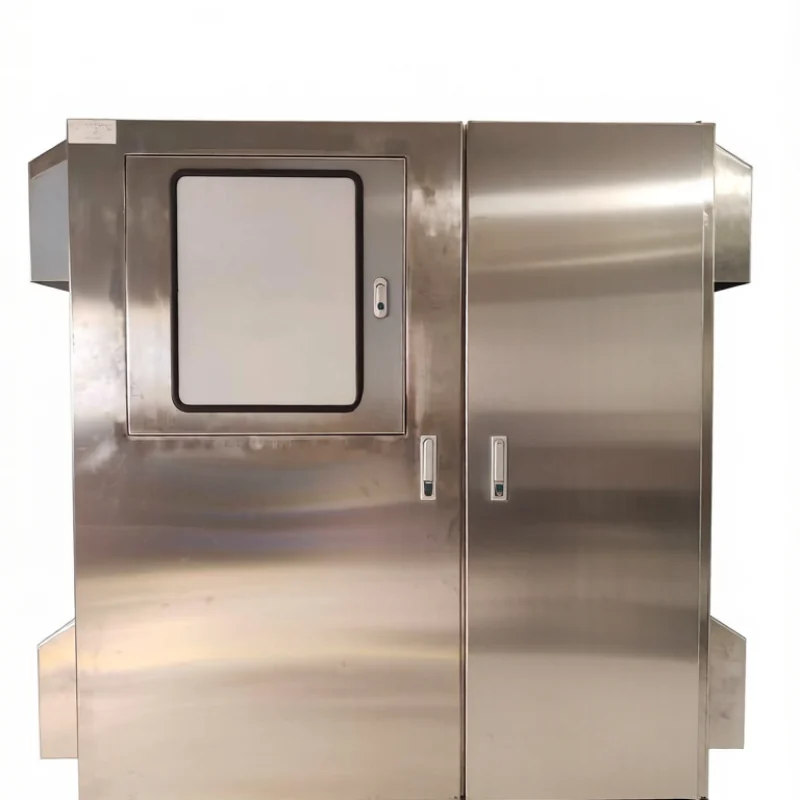

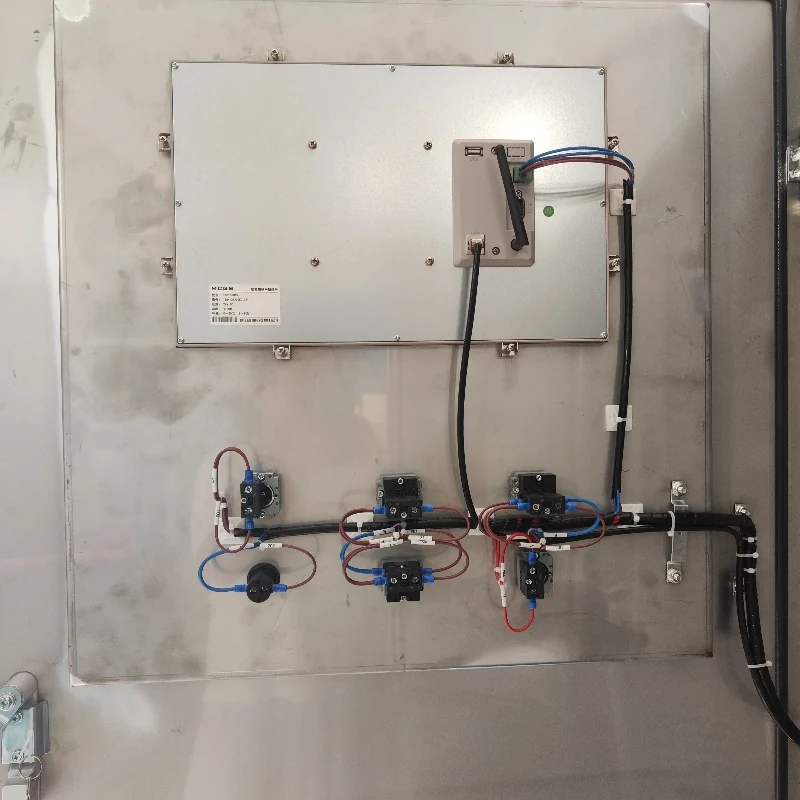

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
卷扬机与提升设备
限位 + 抱闸 + 点动寸动，安装对位精准。
行车与电动葫芦
大车 / 小车 / 起升多机构分路控制，远控盒操作。
翻板闸门与犁煤器
开到位 / 关到位限位停机，过矩保护防卡死。
往返小车与送料机
两端限位自动换向，可延时缓冲换向。
搅拌正反出料
出料反转工况，接触器按点动类别选。
配合变频换向
需调速的往复设备改变频方案，方向由接触器或变频器输出换相。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
为什么正反转必须双重互锁？
两只接触器同时吸合，电源 L1/L3 直接短路，几十毫秒内烧接触器甚至母排。机械联杆防卡死粘连，电气常闭防误动作，两道各防一类失效，只装一道都是隐患。
频繁点动会烧接触器吗？
普通 AC-3 接触器频繁点动确实寿命骤减，我们按 AC-4 类别放大选型并留更换余量；工况特别苛刻（每分钟十次以上）建议直接变频方案，无触点换向没有这个问题。
限位开关你们提供吗？
柜内预留接线与整定，限位开关本体可随柜配（常用行程 / 摆锤式）或客户自备，接线图上标清楚型号与触点形式。
抱闸怎么控制？
抱闸线圈由独立接触器供电，与电机接触器联动：电机得电抱闸松开、失电抱闸抱死。提升类设备抱闸回路单独保护，失电即制动。
能配无线遥控吗？
可以预留接入：无线接收器输出干接点接进控制回路，发射器由客户提供或代购。行车远控常用这个方案，接线图里画明。
75 kW 以上正反转怎么做？
大功率换相建议软启动器或变频器方案（晶闸管 / IGBT 无触点换向），或接触器换相 + 软启限流组合。把负载特性发来，我们按工况出对比方案。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
往复设备的控制，先聊工况再定柜
把设备类型（卷扬 / 行车 / 闸门）与限位、抱闸需求发来，免费出换相方案 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
