IK10 防冲击机柜
- 等级：按 IEC 62262 / GB/T 20138 IK10（20 J 冲击）设计，报告按项目提供
- 结构：门板 2.0 mm + 内衬加强筋，框架 2.5 mm，铰链内置销轴
- 锁具：三点式联动锁深藏于门内，锁芯防钻防撬
- 适配：充电桩、站台设备、场馆控制、开放厂区外露柜
- 防护：IK10 抗冲击与 IP54/IP65 防护同时满足（按项目口径）
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 冲击等级 | 按 IEC 62262 / GB/T 20138 IK10（20 J）设计，检测报告按项目要求提供 |
|---|---|
| 标准尺寸（宽×深×高） | 600×500×1500 / 800×600×1800 mm 等，可非标 |
| 板材厚度 | 门板 2.0 mm + 内衬加强筋 / 框架立柱 2.5 mm |
| 铰链 | 内置销轴铰链（外侧无可拆卸轴销） |
| 锁具 | 三点式联动锁深藏于门内，锁芯防钻防撬 |
| 表面处理 | 户外热镀锌 + 双涂层 / 不锈钢本色（按场合） |
| 防护等级 | IP54 / IP65 与 IK10 同时满足（按项目口径） |
| 安装 | 地脚螺栓 + 底座灌浆（公众场合防推倒） |
| 门结构 | 门板竖向加强筋 + 减振贴片，冲击变形后仍可正常开启 |
|---|---|
| 锁点 | 三点深藏压紧（上中下），撬棍无着力点 |
| 观察窗 | PC 视窗（抗冲击）而非玻璃，按需配 |
| 防拆紧固件 | 外部螺钉全部为内六角 / 防拆规格 |
| 通风 | 隐蔽式底通风 + 防塞网（防异物投入） |
| 接地 | 主接地点 M8，门跨接编织线 |
| 充电桩柜体 | 街头 / 停车场充电桩的功率与控制柜体 |
|---|---|
| 站台设备柜 | 公交 / 站台的候车亭控制与信息设备柜 |
| 场馆控制柜 | 体育场馆与开放场地的灯光 / 音响控制柜 |
| 厂区外露柜 | 开放厂区无围墙区域的泵控与照明柜 |
| 景观配套柜 | 公园 / 广场的给排水与照明控制柜 |
| 非标定制 | 按设备形态与安装位定制，冲击等级口径不降 |
| 冲击标准 | IEC 62262 / GB/T 20138（IK 代码，IK10 = 20 J） |
|---|---|
| 结构验证 | 20 J 冲击后：防护不失效、门可正常开启、带电部分不可触及 |
| 结构标准 | GB/T 7251.1 / IEC 61439-1（机械结构部分） |
| 紧固件检查 | 外部紧固件防拆规格逐台核对 |
| 随货文件 | 外形图、加强结构图、冲击验证记录（按项目口径） |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
IK10 靠结构不靠板厚
门板 2.0 mm + 竖向加强筋内衬，冲击能量沿筋分散——单纯堆板厚到 3 mm 是死重，筋结构才是 20 J 的正解。
挨了打还能检修
IK10 的验收不只是打不破：20 J 冲击后门必须仍能正常开启、锁具功能正常。挨了一次冲击就打不开的柜子，防护等级再高也是死柜。
外面没有可拆的轴
铰链销轴内置，柜外侧摸不到任何可拆卸件——外露销轴一敲就退，门就下来了。
锁孔不是突破口
锁芯孔内衬防钻硬化护片，锁芯深藏；三点压紧让撬棍没有着力点。柜子被攻破的第一名永远是锁位，这里堆料最值。
投不进东西
隐蔽式底通风 + 防塞网，公众场合往柜子里塞异物的损失（短路起火）比砸门更大。
报告按项目提供
IK10 按设计口径交付，第三方检测报告按项目要求提供——检测周期与费用在项目阶段说清楚，不先斩后奏。
实拍与柜体结构

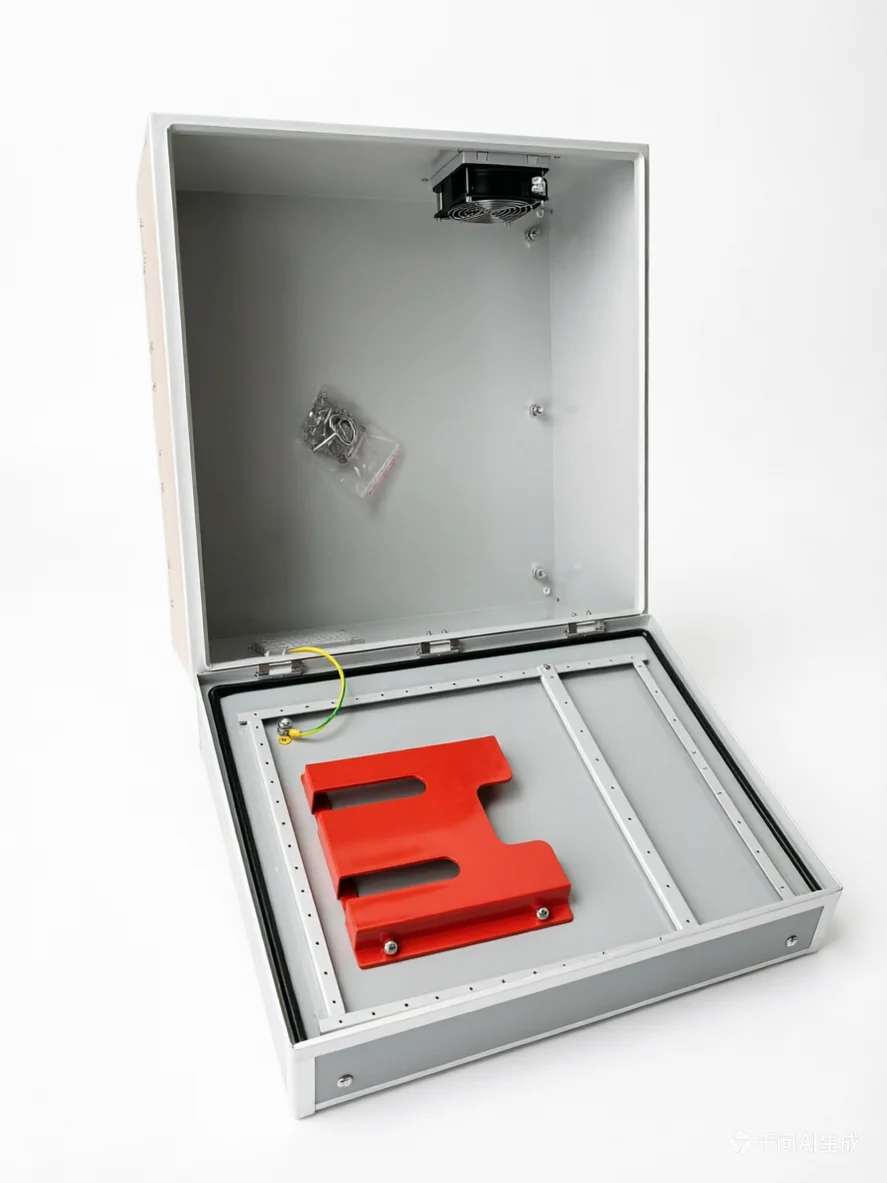

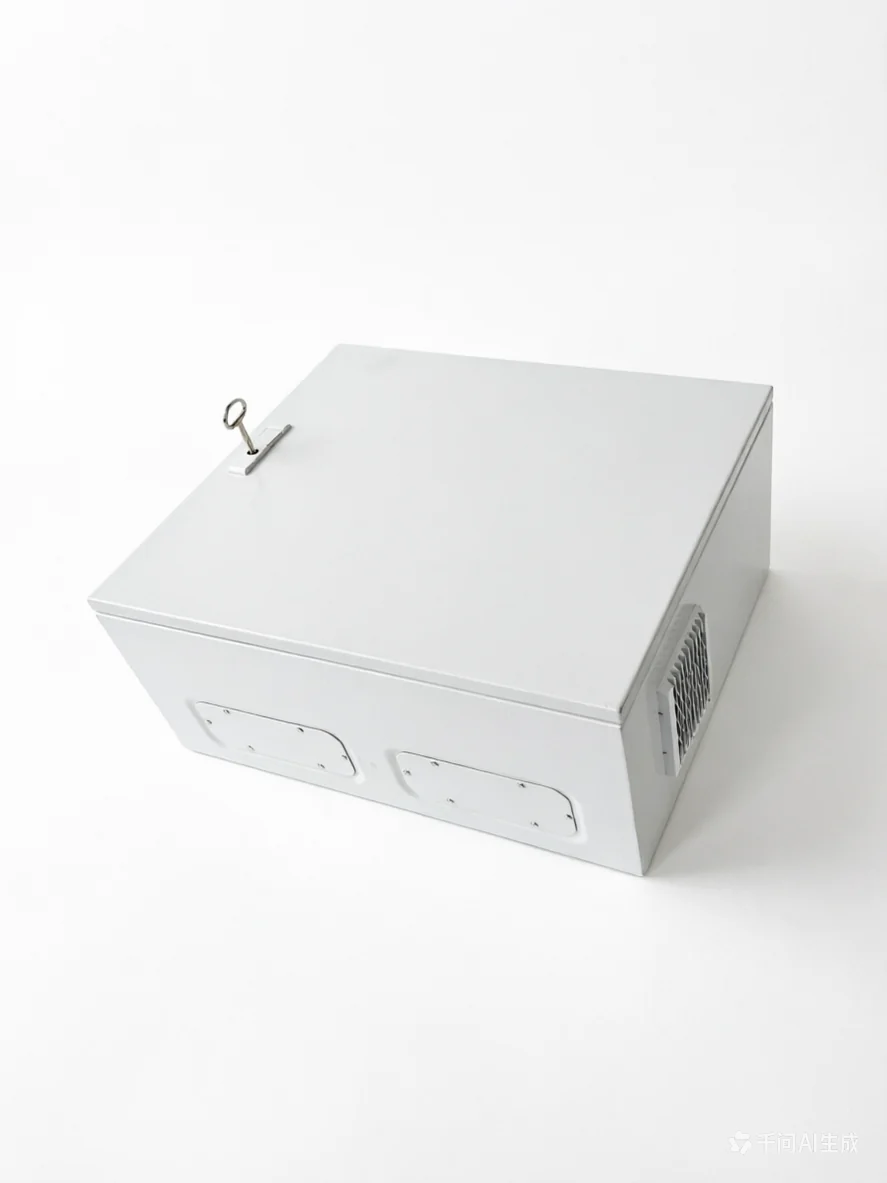

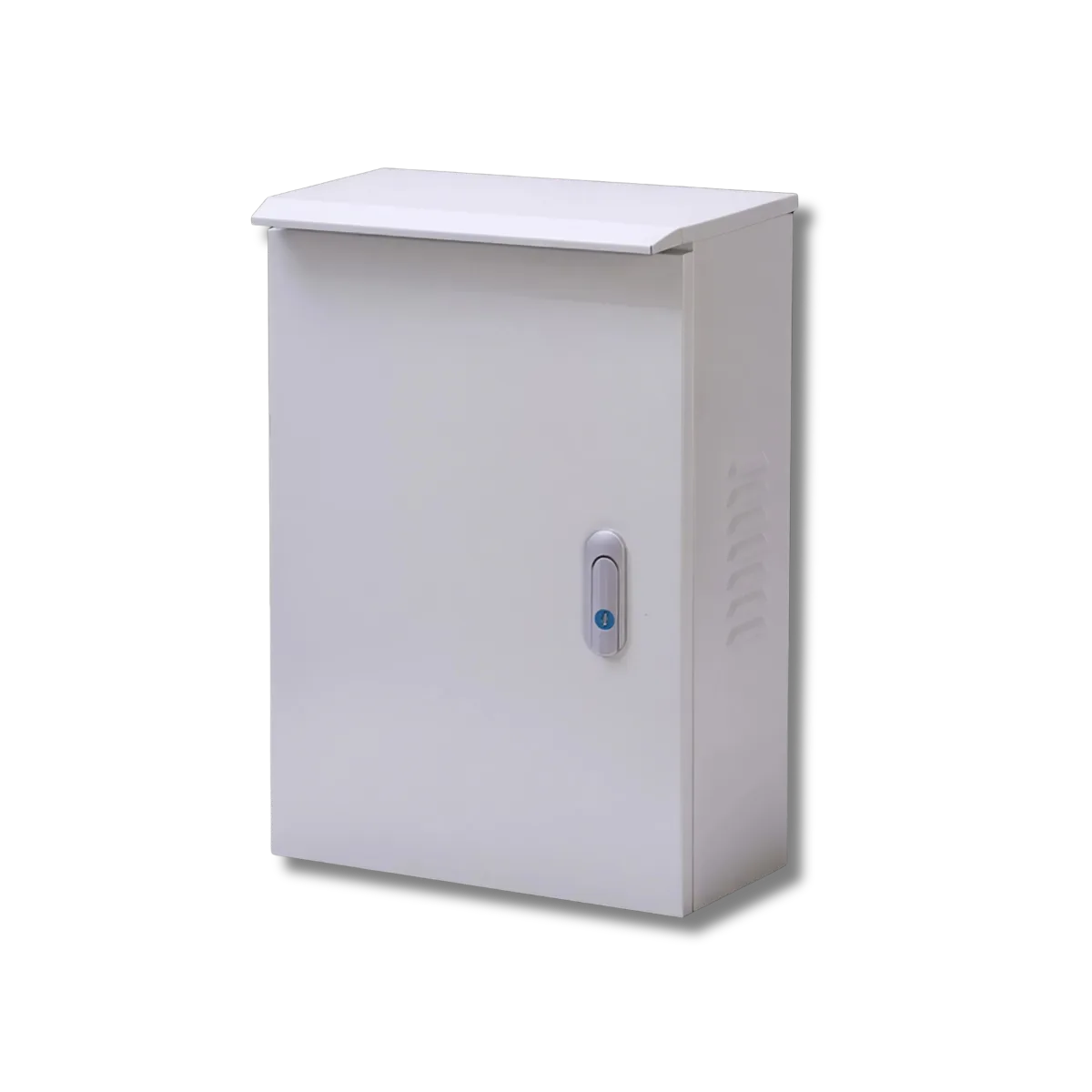

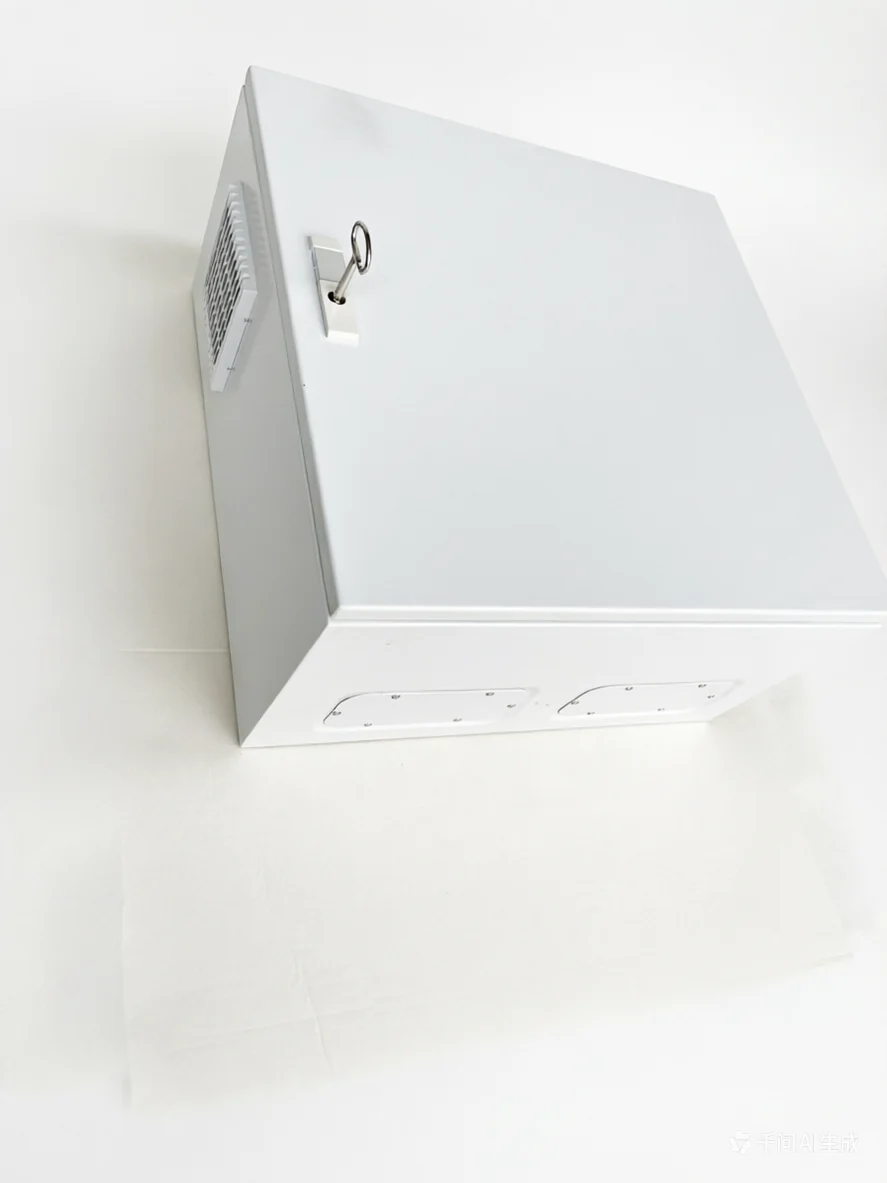

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
充电桩柜体
街头与停车场充电设备的功率 / 控制柜体，扛撞击扛撬。
站台与候车亭
公交站台信息与控制设备，人流密集场合。
场馆与广场
灯光音响控制柜的开放场地安装。
开放厂区
无围墙区域的泵控、照明柜，夜间无人值守。
公园给排水
景观区域给排水控制柜，与环境涂层配套。
改造加固
现有公众场合柜体按 IK10 结构换壳，基础利旧。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 板材 | 宝钢 / 鞍钢冷轧板（SPCC）/ 304 不锈钢 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
IK10 是什么概念？
IEC 62262 / GB/T 20138 的外机械冲击防护最高等级：5 kg 重锤从 0.4 m 落下，20 J 冲击能量打在柜体表面，防护与安全性能不失效。通俗说就是抡锤子砸，柜子还在干活。
IK10 和 IP65 能同时有吗？
能。IK 是抗冲击、IP 是防尘防水，两个维度独立考核。公众露天场合通常两个都要，按项目口径做结构与试验方案。
有没有 IK10 的证书？
我们按 IK10 等级设计交付，第三方检测报告按项目要求提供——检测要送样、有周期与费用，项目需要就在报价阶段说清楚，我们如实安排。
和普通机柜差价大吗？
结构差异在门板加强筋、深藏锁具、内置销轴铰链、防拆紧固件，同尺寸比常规柜体高一档成本。人接触不到的封闭配电室没必要上 IK10，钱花在刀刃上。
视窗能用玻璃吗？
IK10 柜上的视窗用 PC（聚碳酸酯）不用玻璃——玻璃自身的抗冲击等级上不去，是整柜 IK10 的短板位。
被撞变形了还能修吗？
门板加强筋结构吸收大部分冲击，标准件（门、锁、铰链）可单独更换——这就是『冲击后可开门』设计的价值：坏哪换哪，不动柜体。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
公众场合的柜体，把安装照片发来定方案
安装环境照片与设备清单发过来，免费出 IK10 结构方案与报价 · 24 小时内回复 · 检测报告按项目安排。源头工厂直供，1 台起订，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
