泵站配电柜
- 进线：单路或双电源自动切换（ATS），泵房连续运行保障
- 泵回路：直起 / 星三角 / 软启 / 变频按泵功率与工艺配置
- 联动：液位 / 压力自动起停与轮换，一用一备自动倒泵
- 辅助回路：格栅 / 通风 / 照明 / 检修插座 / 防潮加热
- 环境：防潮防凝露设计，湿热与半地下泵房长期运行
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | GGD 模数落地成套柜（可拼段），泵房内安装 |
|---|---|
| 标准尺寸（宽×深×高） | 800×600×2000 起，按回路数拼段，可非标 |
| 柜体结构 | 2.0 mm 冷轧碳钢，防潮型门封 + 底部格兰头 |
| 防护等级 | IP54（泵房常规）/ IP65（冲洗环境） |
| 防潮 | 防潮加热器 + 温控，湿热泵房不凝露 |
| 基础 | 槽钢基础高出地坪（防淹），电缆沟 / 桥架进线按泵房图 |
| 额定电压 | AC 380V / 400V，50 Hz |
|---|---|
| 进线 | 单路或双电源 ATS（市电 + 备电 / 发电机） |
| 泵回路 | 直起（≤15 kW）/ 星三角 / 软启 / 变频按泵配置 |
| 自动控制 | 液位 / 压力自动起停，一用一备轮换与故障自投 |
| 辅助回路 | 格栅 / 通风 / 照明 / 检修插座 / 防潮加热 |
| 信号 | 液位计（浮球 / 静压 / 超声）按精度选配接入 |
| 监测 | 电流 / 电度 / 泵运行状态，RS485 上报泵站平台可选 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰，支持自采寄厂 |
| 污水提升泵站型 | 两泵一用一备 + 液位轮换 + 格栅通风辅助回路 |
|---|---|
| 供水加压泵站型 | 恒压变频 + 气压罐配合，休眠功能 |
| 排涝 / 雨水泵站型 | 多泵分级投入 + 双电源 + 远程上报 |
| 灌溉泵站型 | 多泵分组 + 时序轮灌控制（JP 箱配合） |
| 半地下泵房型 | 防淹基础 + 强制通风 + 双电源强化 |
| 成套标准 | GB/T 7251.1 / IEC 61439-1 |
|---|---|
| 联动验证 | 逐台模拟液位信号验证起停、轮换与故障自投逻辑 |
| 出厂试验（逐台） | 绝缘电阻、耐压、全回路通电与联动联调 |
| 温升 | 端子与母排连接处 ≤70 K |
| 随货文件 | 系统图、液位联锁说明、端子表、BOM、试验报告 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
液位逻辑写死
起泵 / 停泵 / 报警液位与轮换逻辑按工艺写死并随联锁说明交付：泵房无人值守，逻辑不靠现场调试员发挥。
运行小时均衡
一用一备按运行小时自动轮换，磨损均衡不搞'一泵干到坏、一泵放到锈'——泵的寿命账我们帮你在柜子里管。
高出地坪起步
柜底槽钢基础高出泵房地坪，进出线走电缆沟方向：半地下泵房淹水时柜体先保住——泵淹了能换，柜淹了整站瘫。
加热 + 通风双管
湿热泵房昼夜凝露重：防潮加热器温控启停 + 通风回路联动，柜内干爽元件不锈。
出厂模拟全流程
信号发生器模拟液位变化，起停、轮换、故障自投、报警全流程通电走一遍——到现场只标定液位计。
上报按需开通
RS485 预留并预联调（电流 / 状态 / 液位上报），泵站平台建好了直接接入，不建平台也能本地运行——不上不下不留死。
实拍与柜体结构

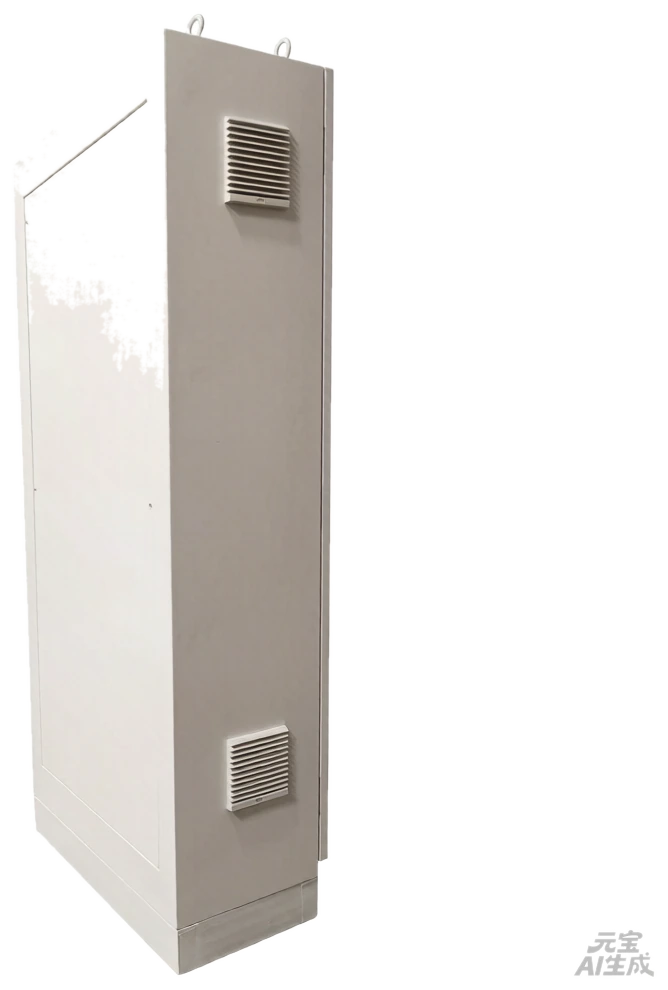

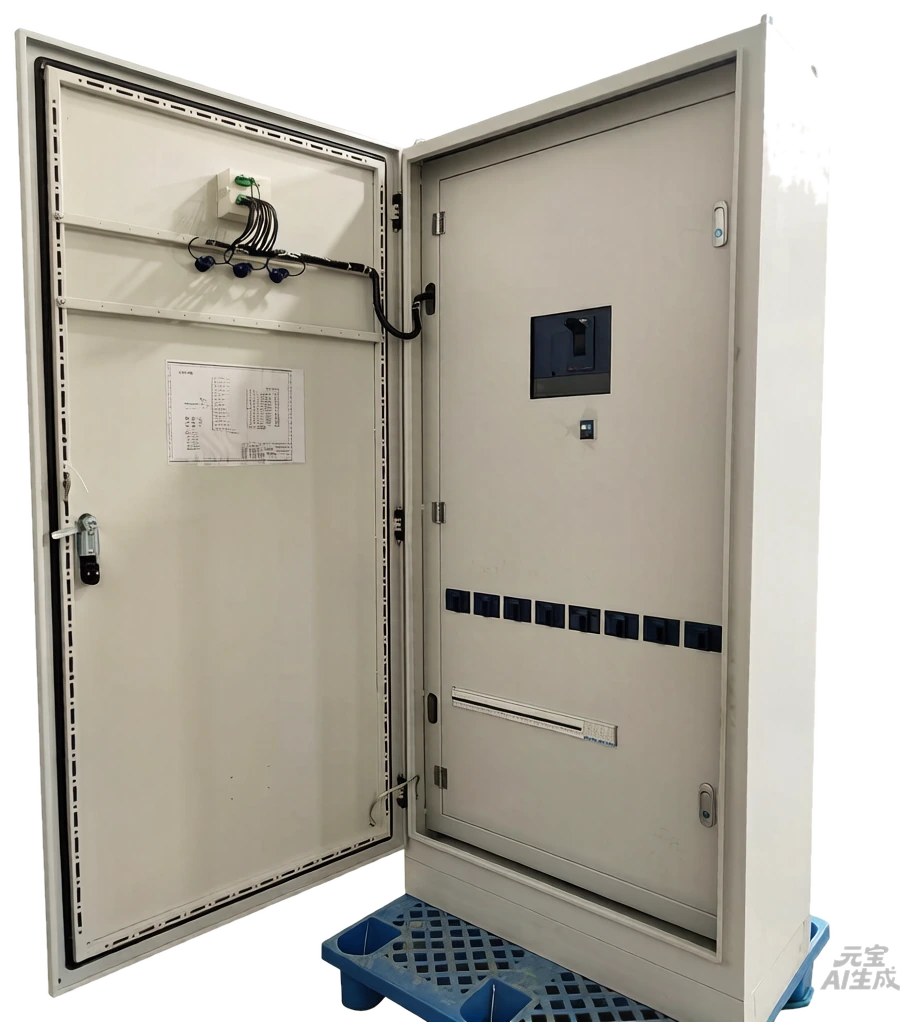

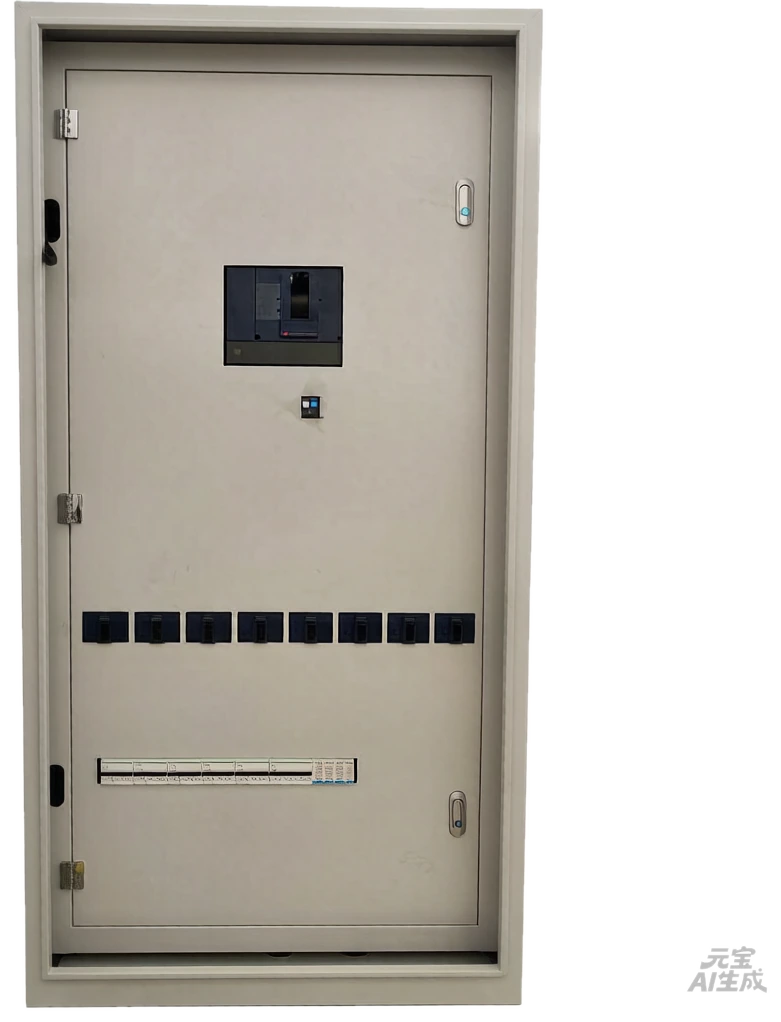

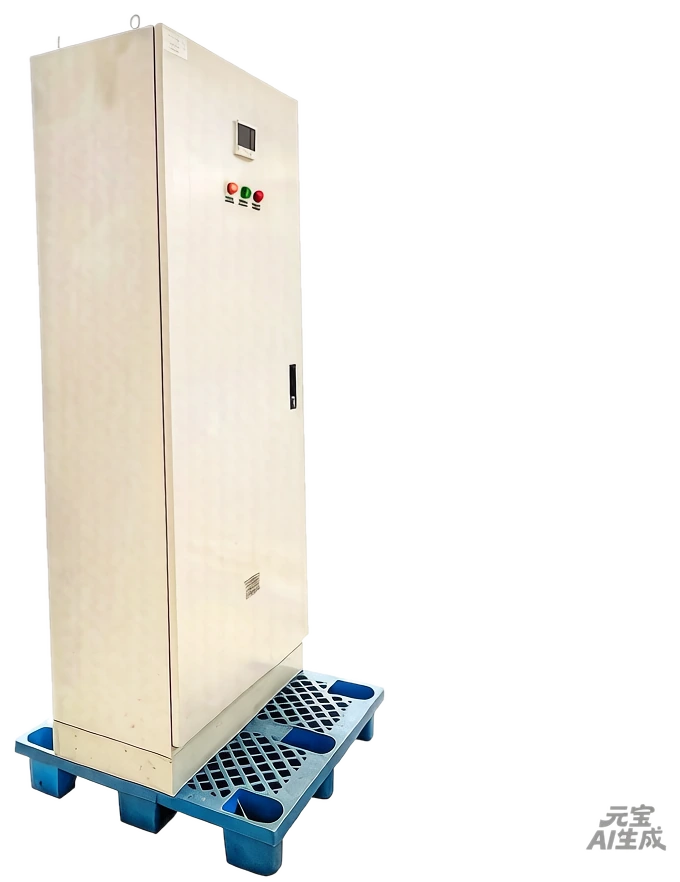

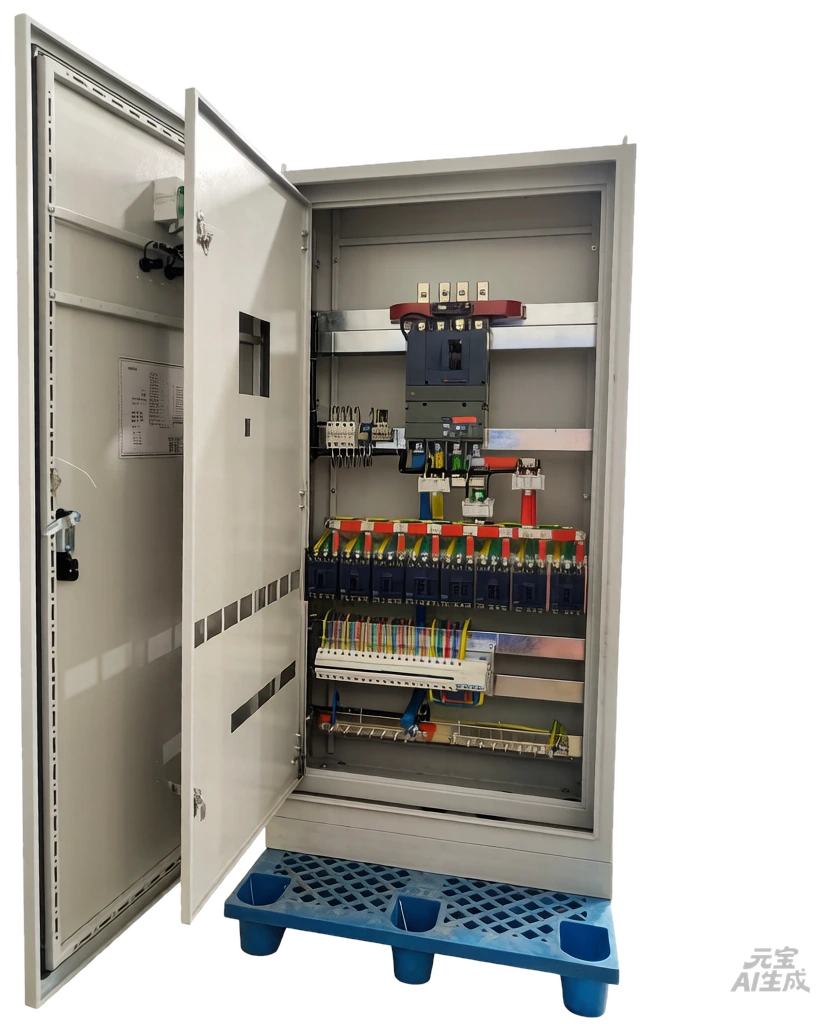

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
污水提升泵站
一用一备轮换 + 液位自控。
供水加压泵站
变频恒压 + 休眠节能。
城市排涝泵站
多泵分级 + 双电源 + 远程上报。
农田灌溉泵站
分组轮灌 + 时序控制。
厂区循环水泵房
工艺泵群与冷却塔配合。
半地下泵房改造
防淹与通风强化，双电源升级。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
泵站配电柜和买几台泵控制柜拼起来有什么区别？
成套设计：进线、泵回路、液位联动、辅助回路在一面柜里统一设计，联锁逻辑出厂固化、整体试验；拼柜方案现场接线调试、责任分界多。泵房空间小、工期紧的项目，成套柜一次到位。
液位计用浮球还是静压 / 超声？
浮球：便宜可靠，精度一般，格栅多的污水站常被缠绕；静压：连续信号、可做梯度控制，污水选防堵塞型；超声：非接触免维护，成本高些。控制精度要求高的（梯度起泵）用连续信号，简单启停浮球够用。
一用一备怎么轮换？
按累计运行小时自动轮换主备：A 泵运行到设定小时后下次优先 B 泵，磨损均衡；运行泵故障时备用泵自动投入并报警。轮换策略在联锁说明里写清，现场可整定。
半地下泵房要注意什么？
防淹（柜体基础抬高 + 进线走沟）、防潮（加热器 + 强制通风）、双电源（进水与失电常一起发生）。把泵房剖面图发来，我们按高程出布置与基础方案。
能接泵站远程平台吗？
RS485 / Modbus 标配：泵状态、电流、液位、报警上报，远程起停授权可开。平台没建的先本地运行，接口预留好随时接——泵站这类无人值守设施，远程这条早晚要用。
改造老泵房怎么换柜？
老泵与液位计利旧评估：泵回路按老泵参数配，液位计按型号接入；柜体按泵房实际空间与进出线方向定制。现场照片 + 泵参数发来，改造方案免费出。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
泵房布置与泵参数发来，成套方案一起出
泵参数（台数 / 功率）与泵房条件发来，免费出成套配电与联动方案 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
