PCC 动力中心柜
- 主开关：抽出式框架断路器（ACB）≤4000 A，分断能力按系统短路容量匹配
- 柜体：与 GGD / GCS 同模数拼段，母线贯通工厂预制
- 母联方案：两段母线经母联柜互备，失电自投或手动
- 监测：三相电流电压 / 功率 / 电度全电量仪表，RS485 上报
- 短时耐受：Icw 按主开关匹配（至 80 kA），温升 ≤70 K
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | PCC 落地进线 / 母联柜，与 GGD / GCS 同段拼装 |
|---|---|
| 标准尺寸（宽×深×高） | 1000×800(1000)×2200 mm（进线柜），可非标 |
| 柜体结构 | 型材框架，母线室 / 断路器室 / 电缆室分室 |
| 主开关型式 | 抽出式框架断路器，摇进摇出机构带联锁 |
| 防护等级 | IP30 / IP42（配电房） |
| 进出线 | 变压器侧母排 / 大电缆底部进线，馈出母排贯通 |
| 额定电压 | AC 400V，50 Hz |
|---|---|
| 主开关 | 抽出式框架断路器 630–4000 A |
| 短时耐受 Icw | 50 / 65 / 80 kA（与主开关分断能力匹配） |
| 主母线 | TMY 镀锡铜母线按电流分级，30–40 N·m 力矩紧固划线 |
| 母联方案 | 两段母线母联柜互备，自投（配保护闭锁）或手动 |
| 保护配置 | 框架断路器智能脱扣器（LSIG：长延时 / 短延时 / 瞬时 / 接地） |
| 监测 | 全电量仪表（U/I/P/Q/cosφ/电度），RS485 / Modbus 上报 |
| 元件品牌 | 施耐德 / ABB / 西门子框架断路器，支持指定 |
| 单变压器进线型 | 一台变压器一段母线，PCC 进线 + GGD/GCS 馈出 |
|---|---|
| 双变压器母联型 | 两段母线 + 母联柜互备，失电自投或手动并母 |
| 进线 + 计量一体型 | 进线柜内嵌计量（供电侧关口表按当地要求） |
| 抽出式馈出型 | PCC 段内馈出也做抽出式（与 GCS 混拼） |
| 改造换芯型 | 旧 PCC 柜换框架断路器与保护，母线利旧评估 |
| 成套标准 | GB/T 7251.1 / IEC 61439-1，主回路按型式试验口径 |
|---|---|
| 联锁验证 | 抽出机构摇进摇出联锁、位置信号逐台验证 |
| 母线试验 | 力矩紧固划线标记 + 母线温升核算（≤70 K） |
| 出厂试验（逐台） | 绝缘电阻、耐压 2500V/1min、脱扣器动作特性 |
| 随货文件 | 系统图、保护整定表、母线规格书、BOM、试验报告 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
母排紧固可复检
主母线 30–40 N·m 力矩紧固后逐点划线：巡检看线就知道有没有松动，大电流柜的命门在接触面，这条不省。
按满载算不靠经验
4000 A 母线按满载做温升核算（≤70 K），母线规格书随货：大电流柜最怕'差不多'，差一点夏天就跳。
LSIG 逐台动作
智能脱扣器长延时 / 短延时 / 瞬时 / 接地四段保护逐台做动作特性试验，整定值写进整定表——上下级配合靠它。
带电摇不进
抽出机构位置联锁：连接位置柜门开不了、试验位置才能检修——大电流柜的操作安全全靠机构，逐台验证。
并母不冒险
母联自投配保护闭锁（两段都健康才允许并母），防止故障母线并到健康母线——可靠性设计永远比自动化优先。
整段工厂拼好
与馈出柜同厂拼段：母线贯通、整段耐压、统一铭牌，现场吊装对接即通电——分散采购拼不起来的活。
实拍与柜体结构

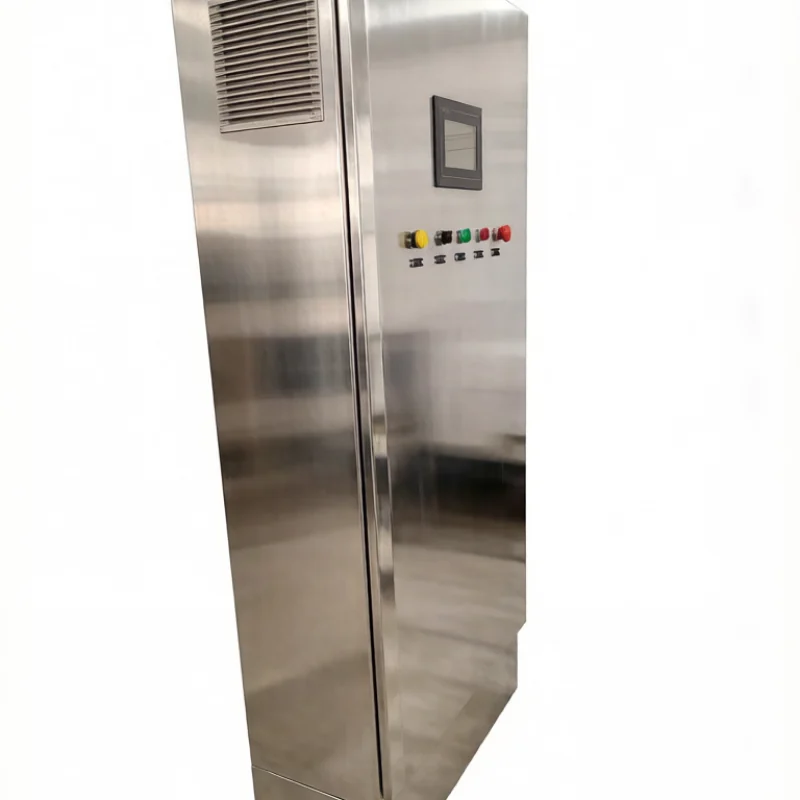

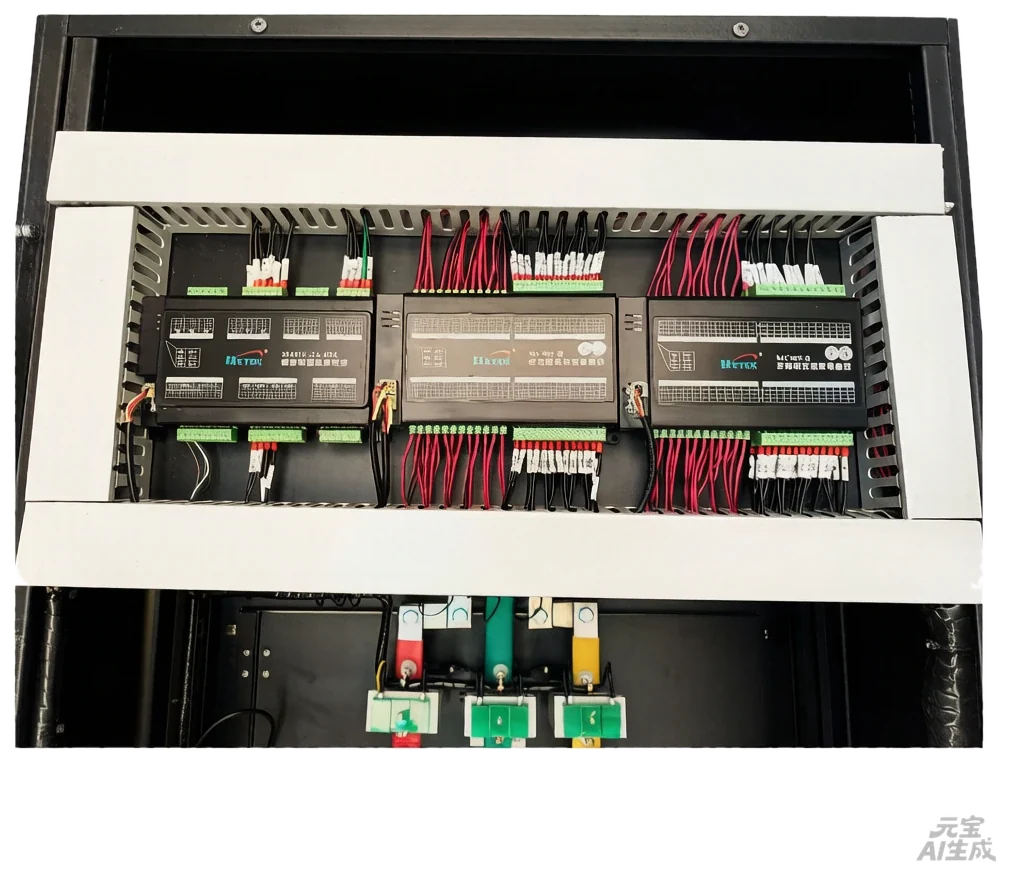

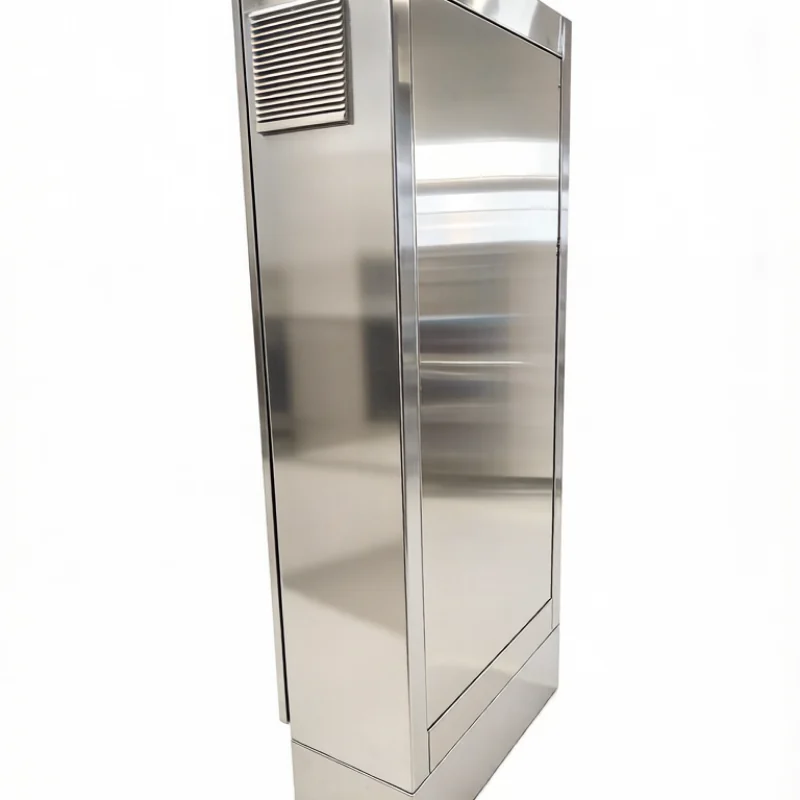

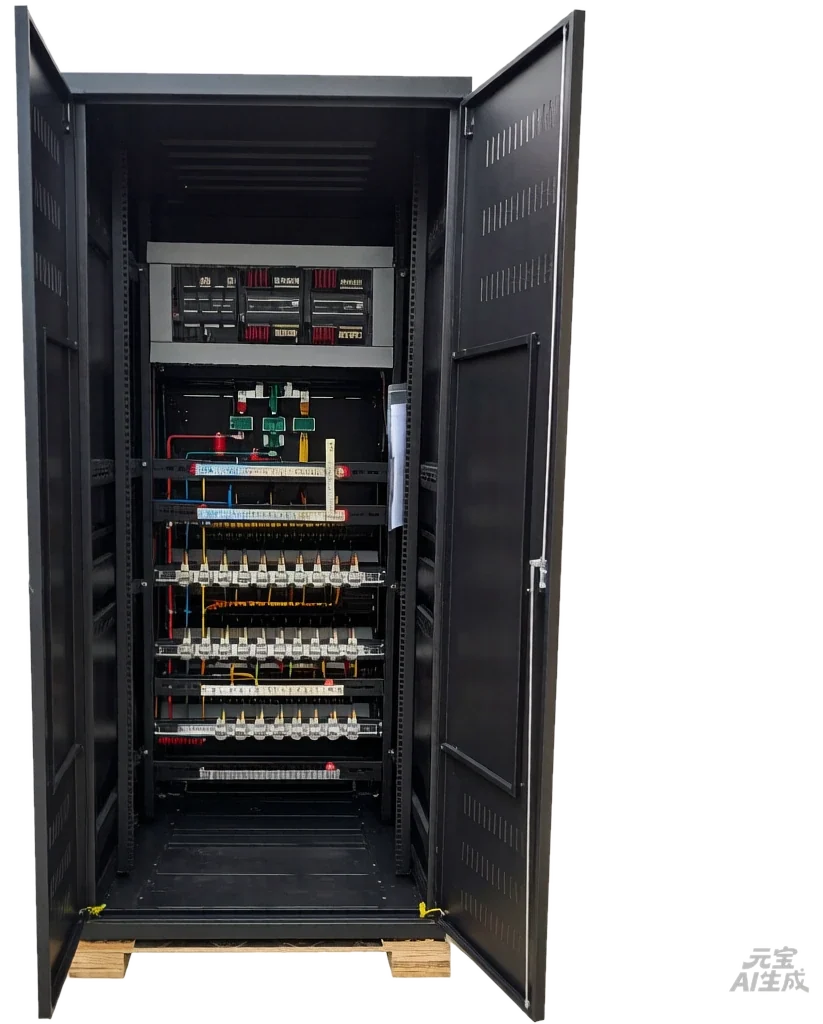

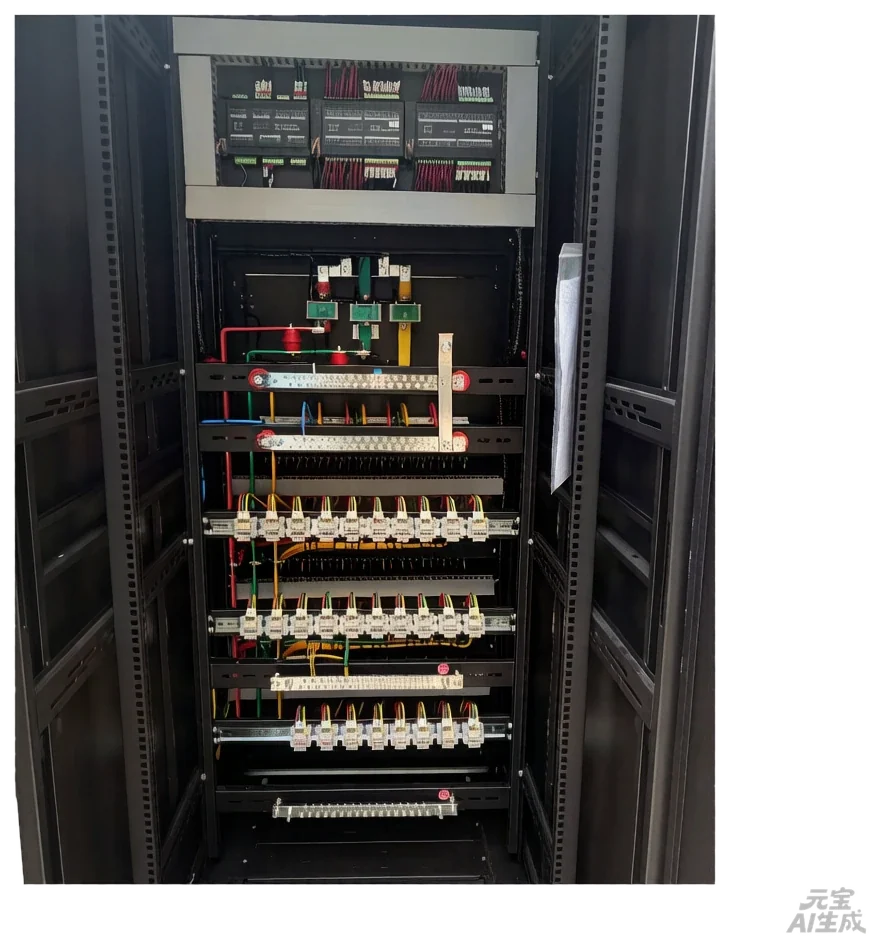

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
工厂总配电房
变压器低压侧第一站，整段核心。
大型车间变电站
多段母线 + 母联互备。
数据中心 / 机房
双路 PCC 段 + 列头柜体系。
商业综合体
多台变压器分段的中心配电。
市政泵站 / 水厂
大容量进线与重要负荷分配。
旧段改造
换 PCC 进线柜 + 保护升级，母线利旧评估。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
PCC 和 MCC 有什么区别？
PCC（Power Control Center）管'进'：大电流进线与母线分配；MCC（Motor Control Center）管'出'：电机回路的集中控制（抽屉单元）。一个配电房常是 PCC 进线 + MCC / GCS 馈出的组合，我们两头都做同厂拼段。
框架断路器为什么要抽出式？
抽出式（摇进摇出）：检修或更换断路器不用拆母线，摇出来就换，带联锁防带电操作。固定式便宜但换开关要停电拆排。进线柜这种'一年动不了几次、动一次很关键'的位置，抽出式值得。
两台变压器一定要母联吗？
不是一定，但有互备需求就建议：一段失电母联投入（手动或自投+闭锁），重要负荷不断电。母联自投必须配保护闭锁与同期条件，我们按系统方案出整定，不裸投。
4000 A 以上怎么办？
4000 A 已是低压柜常用上限，再大有两种路：变压器分列运行（两段各 4000 A 级），或母线槽上楼 + 楼层分柜。把变压器容量与负荷分布发来，我们给分段建议。
弧光保护有必要吗？
中压柜是标配；低压 PCC 段大电流场合（2500 A 以上、无人值守）建议配弧光传感器 + 快速跳闸：电弧故障从起弧到切除压到几十毫秒，人身与设备损失差一个量级。预算敏感时至少预留接口。
智能监测能看到什么？
全电量（三相 U/I/P/Q/cosφ/电度）+ 断路器状态 + 脱扣器事件记录，RS485/Modbus 上报到电力监控或 BA；母排测温可选。运维在值班室就能看到整段健康度，巡检不再是睁眼摸。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
系统图发来，整段方案一起出
单线图或变压器容量发来，免费出 PCC 进线与整段配电方案 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
