一、为什么要分一/二/三级配电? JGJ 46-2005 的强制要求
JGJ 46-2005《施工现场临时用电安全技术规范》第 7 章明确要求：施工现场临时用电必须采用三级配电系统 —— 总配电箱(一级)→ 分配电箱(二级)→ 开关箱(三级)。
为什么非分三级?两个目的：
- 缩小事故范围:末端漏电跳闸，只影响最后一级，不影响上层主进线
- 便于分级保护:每级漏电 / 短路整定值不同(漏电 30mA / 300mA / 不设，短路 末端小 → 一级大),形成选择性保护
一级：总进线(变压器侧),漏电可选(或不设),重复接地 ≤ 4Ω;二级：分配电箱(车间/楼层),300mA 延时漏电，重复接地 ≤ 10Ω;三级：开关箱(设备末端),30mA 漏电 ≤ 0.1s 动作。
二、二级配电箱标准配置：进出线 + 漏电 + 重复接地 典型一次系统图
二级配电箱的一次系统图标准配置，从进线到出线依次为：
| 序号 | 元件 | 型号选择 | 作用 |
|---|---|---|---|
| 1 | 进线隔离开关 | QS 250/400/630 A | 检修隔离，带电时不操作 |
| 2 | 进线断路器 | NS 塑壳 250/400/630 A | 主进线短路 / 过载保护 |
| 3 | 总漏电保护器 | 300mA 延时 0.3s | 二级主漏电，延时避免越级 |
| 4 | 出线断路器(×N 路) | DZ47 或 C65 系列 1P/3P | 每路出线独立保护 |
| 5 | 出线漏电(可选) | 30mA ≤0.1s,仅关键回路 | 末端个别回路加漏电 |
| 6 | N 排 + PE 排 | 独立分开 | 符合 GB 50054 第 5.2.7 条 |
容量选择口诀：二级总进线 = 下级三级开关箱容量之和 × 1.2(同时系数)+ 0.3(需要系数)。例：车间有 8 个三级开关箱，每个 50 A,二级总进线 = 8×50×1.2×0.3 ≈ 144 A,选 160 A 塑壳。
三、二级配电箱典型方案：6 / 8 / 10 / 12 路出线 选几路看场景
| 出线数 | 柜体宽×深×高 | 总进线 | 每路出线 | 适用 |
|---|---|---|---|---|
| 6 路 | 600 × 400 × 1200 | 160 A 塑壳 | 32 A 1P/3P | 小项目 / 工地分区 |
| 8 路 | 700 × 400 × 1400 | 250 A 塑壳 | 40 A 3P | 标准车间 / 楼层 |
| 10 路 | 800 × 600 × 1600 | 400 A 塑壳 | 63 A 3P | 中型车间 |
| 12 路 | 1000 × 600 × 1800 | 630 A 塑壳 | 100 A 3P | 大型车间 / 主楼层配电 |
二级箱出线数不是越多越好。经验值：每个三级开关箱配 1 路出线，加 1–2 路备用。例：车间 8 个设备 + 2 备用 = 10 路。如果设备之间负荷差异大，主线分两段，各带 5–6 个三级箱。
四、常见误区：N 排共用 / 漏电越级动作 这些坑别踩
二级配电箱的项目现场调试，三大类常见问题:
1. N 排共用 / N 与 PE 共用
TN-S 系统里 N(中性线)与 PE(保护接地)从变压器开始就要分开，二级箱里必须设独立的 N 排和 PE 排。共用会导致漏电保护误动、TN-S 失去意义、部分敏感设备异常。验收会被退回。
2. 漏电越级动作
如果三级开关箱的漏电(30mA ≤0.1s)与二级总漏电(300mA)时间差不够，会出现「末端漏电，二级跳总闸」的情况。解决方法：二级总漏电加 0.3s 延时，与末端 0.1s 形成时差,实现选择性保护。
3. 重复接地遗漏
JGJ 46 第 5.4.2 条要求 PE 排必须做重复接地，接地电阻 ≤10Ω(一级 ≤4Ω、二级 ≤10Ω、末端 PE 可靠连通)。现场施工最容易遗漏的是二级箱的 PE 排接地 —— 因为二级箱常装在楼层中部，接地线要接到上一层总箱的 PE 排或建筑主接地。

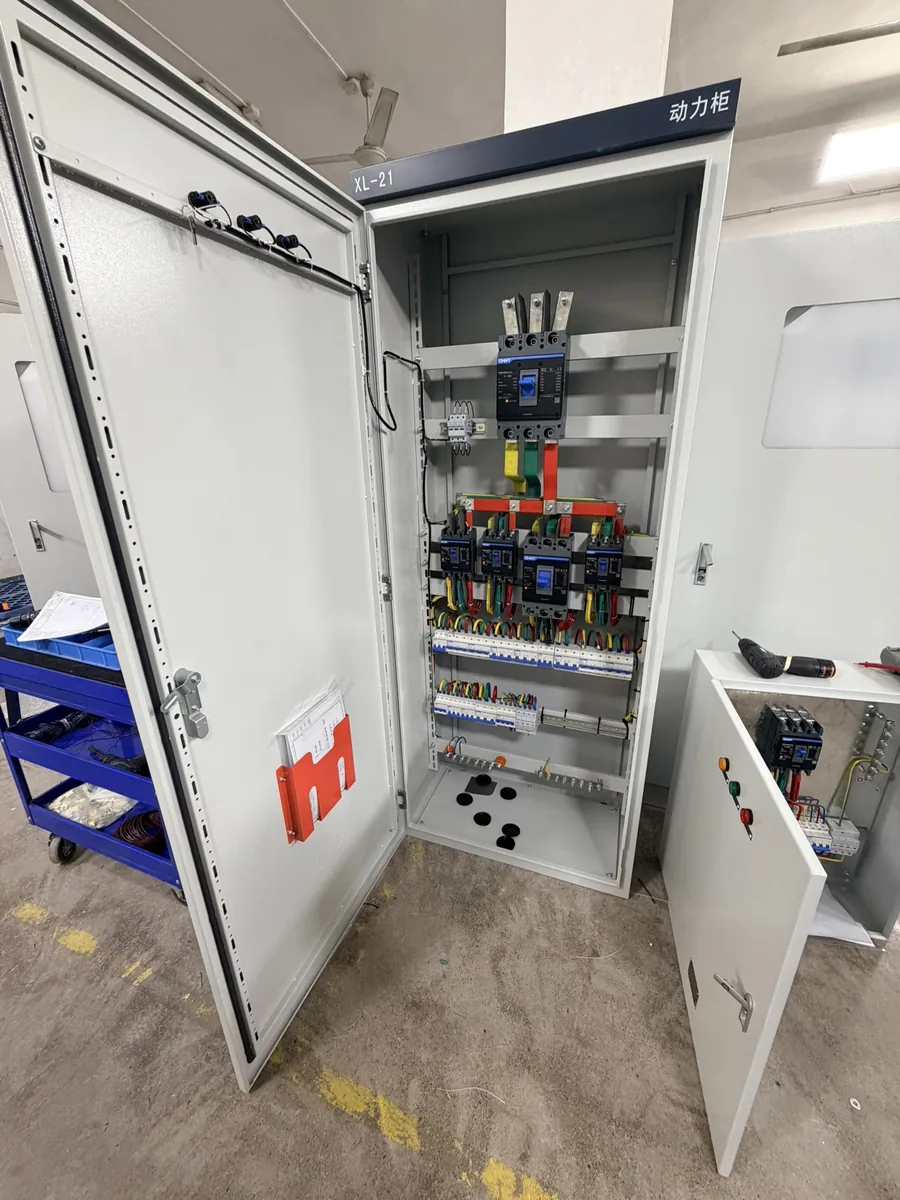

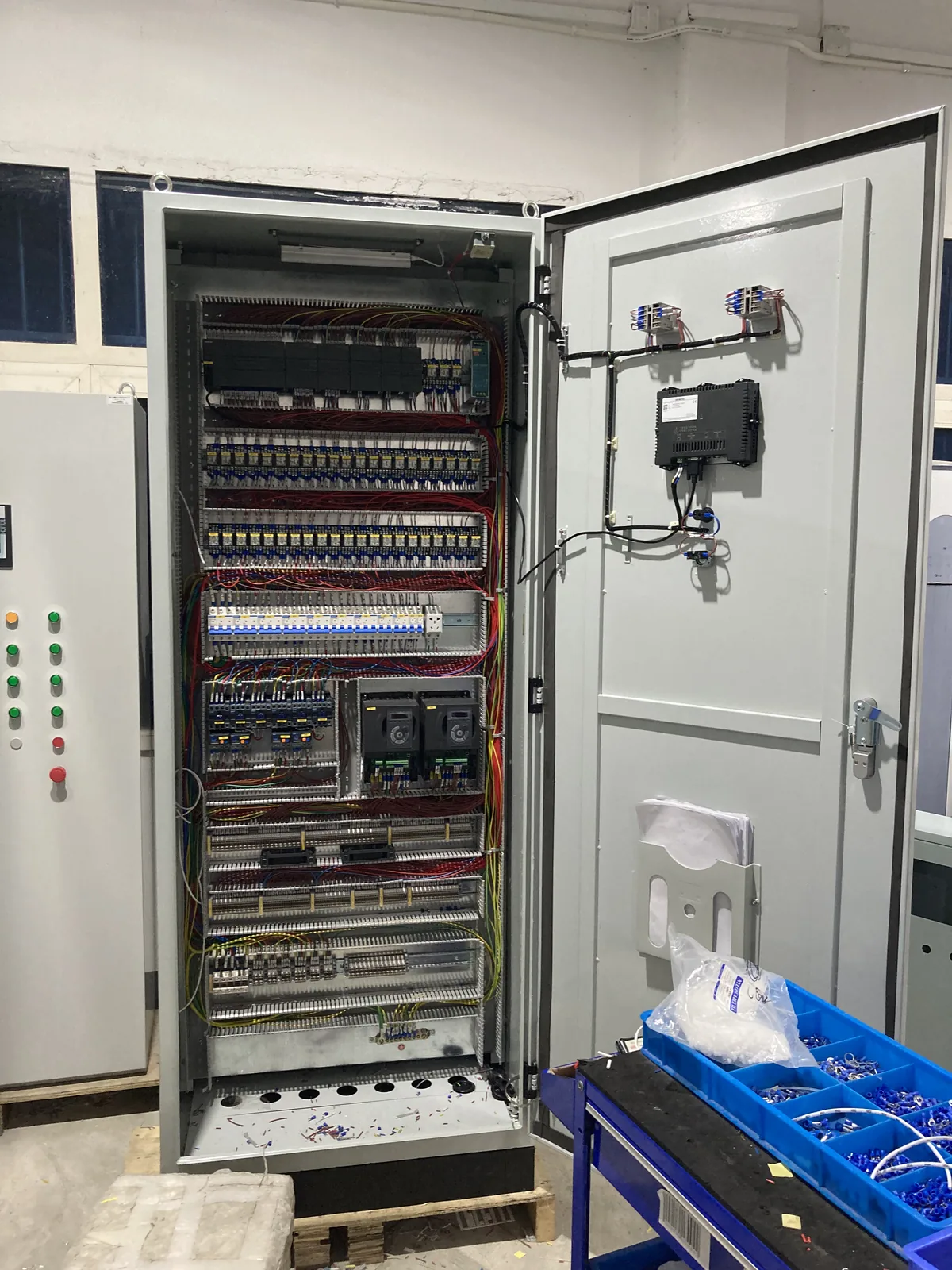

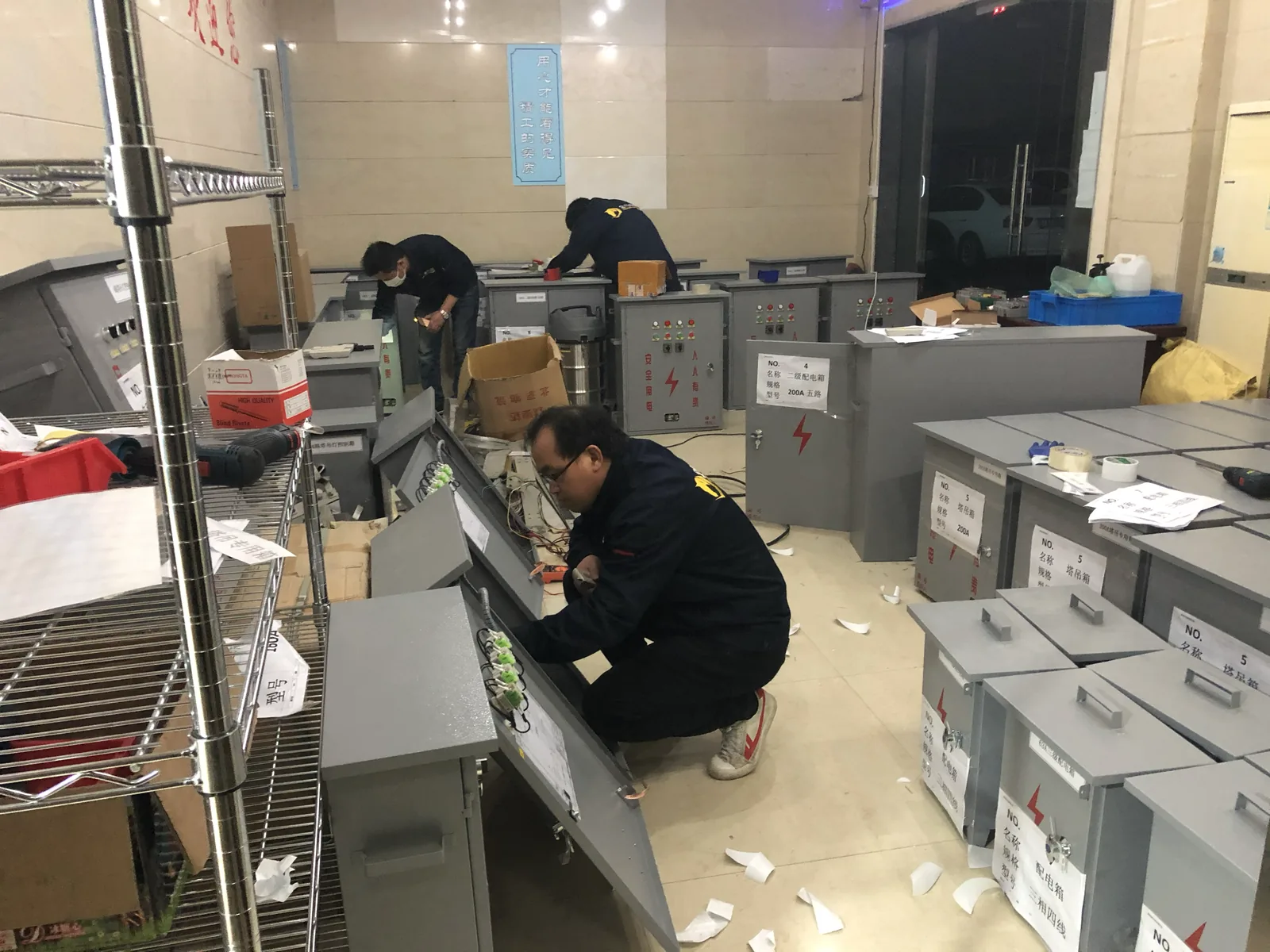

五、工厂实拍：二级配电箱的 4 个细节 (车间实拍)
常见问题 FAQ
二级配电箱要不要带浪涌保护(SPD)?
建议带。GB 50054 第 6.4.1 条：建筑物电源进线处应装设浪涌保护器。如果二级箱在建筑进线 30 m 以内，二级箱内可省 SPD;如果二级箱距进线较远，需要在二级箱进线侧加装 T2 类 SPD(In=20kA,Imax=40kA,Up≤1.5kV)。
二级箱的总漏电 300mA 怎么选?
二级箱总漏电有两个关键参数：①额定漏电动作电流 300mA(总进线，小则容易越级);②动作时间 0.3s 延时(与末端 30mA 0.1s 错开)。推荐施耐德 Acti9 系列 Vigi iC60,或 ABB System pro M compact 系列。
二级配电箱做几回路合适?
经验值：8 路最常见，10–12 路是主流，6 路是小项目/工地分区，12 路以上要分段。每个三级开关箱配 1 路，加 1–2 路备用。金麟标配 8 路，可定制 6/10/12 路。
二级箱的进线开关多大?
看三级总容量。公式：二级总进线 = 三级总容量 × 同时系数 0.6–0.8 × 需要系数 0.3。例：8 个三级箱每个 50 A,二级总进线 ≈ 8×50×0.7×0.3 ≈ 84 A,选 100 A 塑壳足够；如果三级都是大电机、同时启动，加 50% 余量，选 160 A。
二级配电箱用 GGJ 还是 GGD?
GGJ 是「专门用作二级配电」的派生柜型，柜体高度 ≤ 1800 mm,前门下设操作面板，适合壁挂或低位落地；GGD 偏大偏深，通常落地安装。6–8 路用 GGJ,10–12 路用 GGD。金麟两个都做，可按现场空间选。
