一、配电柜到底分哪几类? 一张表看懂
「配电柜」是个统称。按 GB/T 7251.1-2023 与 GB 50054-2011,国内主流低压配电柜按结构与用途分以下 6 大类：
| 柜型 | 结构 | 典型容量 | 主用场景 | 金麟对应实拍 |
|---|---|---|---|---|
| GGD | 固定面板式 | 100–1500 A | 工厂主配电 / 车间进线 | cs-common-distribution-cabinet |
| GCS | 抽屉式 + 固定分隔 | 630–4000 A | MCC / 高分段需求 | cs-double-door-double-door-control-cabinet |
| MNS | 抽屉式 (模数化) | 630–4000 A | 同 GCS,进口替代主流 | cs-large-equipment-control-cabinet |
| XL-21 | 动力配电箱(立式) | 63–630 A | 小功率车间末端 | cs-medium-distribution-cabinet |
| 双电源柜 (ATS) | GGD 加 ATS 切换 | 100–1600 A | 消防 / 医院 / 数据中心 | cs-dual-power-cabinet |
| PZ30 / JP | 模数化终端箱 | ≤ 100 A | 户内照明 / 末端插座 | cs-distribution-box-2 |
进线容量 ≤ 630 A 选 GGD,> 630 A 或需要频繁检修的选 GCS / MNS,末端动力选 XL-21,需要主备切换的选 ATS 加 GGD。价格随分段能力成倍增长，按需选择才是真省钱。
二、GGD 配电柜：工厂最常用的固定式低压柜 100–1500 A 主力进线柜
GGD 是国内工厂配电的主力柜型。柜体采用 8MF 冷弯型钢，主母排竖直布置，可单面或双面操作。常见规格：
| 规格 | 外形宽×深×高(mm) | 主母排 | 额定短路耐受 | 备注 |
|---|---|---|---|---|
| GGD1 | 800(1000) × 600 × 2200 | 630 A / 1000 A | 15 kA / 0.1s | 车间小容量主进线 |
| GGD2 | 800(1000) × 800 × 2200 | 1600 A | 30 kA / 0.1s | 中型车间 / 楼层总箱 |
| GGD3 | 1000(1200) × 800(1000) × 2200 | 2000–3150 A | 50 kA / 0.1s | 大型项目主进线 |
金麟 GGD 柜的关键工艺参数：激光切割 ±0.1mm / 对角线 ≤1.5mm / 喷塑 60–80μm @200℃×30min / 母排温升 ≤70K / 接地电阻 ≤4Ω。
三、GCS / MNS 抽屉柜：可抽出单元怎么配? 大容量 · 易检修 · 价格贵
GCS 与 MNS 都是抽屉式低压柜，区别在结构细节：GCS 国产、模数 20/25,价格友好；MNS 模仿施耐德 Blokset 体系，模数 25/30,外观工艺更精致。单柜最多 9 层抽屉，每层 1 个抽屉单元 + 1 个 8E/16E/24E 辅助小室。
抽屉的三大功能单元：
- 1/2 抽屉 (200mm 高):馈出回路 ≤ 100 A,适合小功率电机
- 1 抽屉 (220mm 高):100–250 A,适合中等电机
- 2 抽屉 (440mm 高):250–630 A,适合大电机 / 进线
金麟 GCS 抽屉柜已为多家数据中心机房、新能源车企焊装车间供货，单柜最大 4000 A,母排短耐受 80 kA/0.1s。
四、XL-21 动力柜：小功率末端配电 63–630 A · 价低 · 配出灵活
XL-21 属于「非标推荐型」动力柜，广泛用于车间设备密集场所 —— 单台设备 5.5–55 kW 区间用得最多。结构特点：柜体高 1700/1800 mm,前门下设操作面板，出线下进下出。
| 柜体规格 | 可装回路数 | 总进线 | 典型应用 |
|---|---|---|---|
| XL-21 800×400×1700 | 4–6 路 | 63–100 A 塑壳 | 小车间 / 设备点 ≤ 6 |
| XL-21 1000×600×1800 | 8–10 路 | 160–250 A 塑壳 | 标准车间动力 |
| XL-21 1200×800×1800 | 12–16 路 | 400 A 塑壳 | 大车间动力 + 集中控制 |
末端动力柜如果不需要主备切换、不需要大短路耐受，XL-21 比 GGD 便宜 30–40%,比抽屉柜便宜 50%+。1 台起订，15–25 天，源头工厂直供。
五、双电源柜 (ATS):主备自动切换怎么挑? 消防 / 医院 / 数据中心必配
ATS(Automatic Transfer Switch)双电源柜用于两路市电 / 市电 + 发电机的主备自动切换。金麟常用 ATS 方案有两种：
| 方案 | 切换时间 | 适用场景 | 成本 |
|---|---|---|---|
| PC 级 ATS(一体式) | ≤ 0.1s | 消防泵 / 应急照明 | 中 |
| CB 级 ATS(断路器组合) | 0.5–1.5s | 医院 / 数据中心机房 | 中-高 |
| 旁路隔离型 | 可带电检修 | 数据中心 / 重要负荷 | 高 |
选型关键看三个：① 切换时间(消防 ≤0.1s,机房 ≤1.5s);② 是否需要旁路(机房标配);③ 机械 / 电气联锁是否完整。

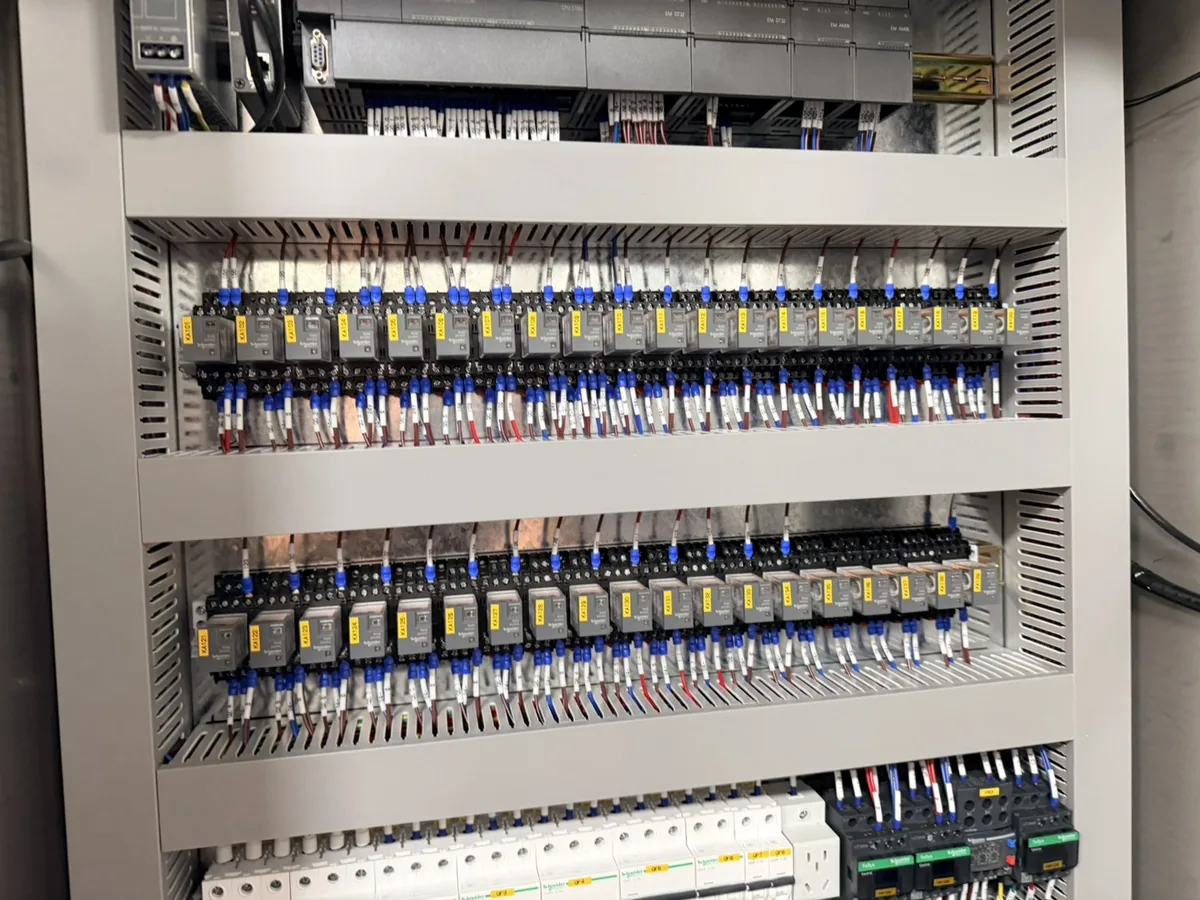

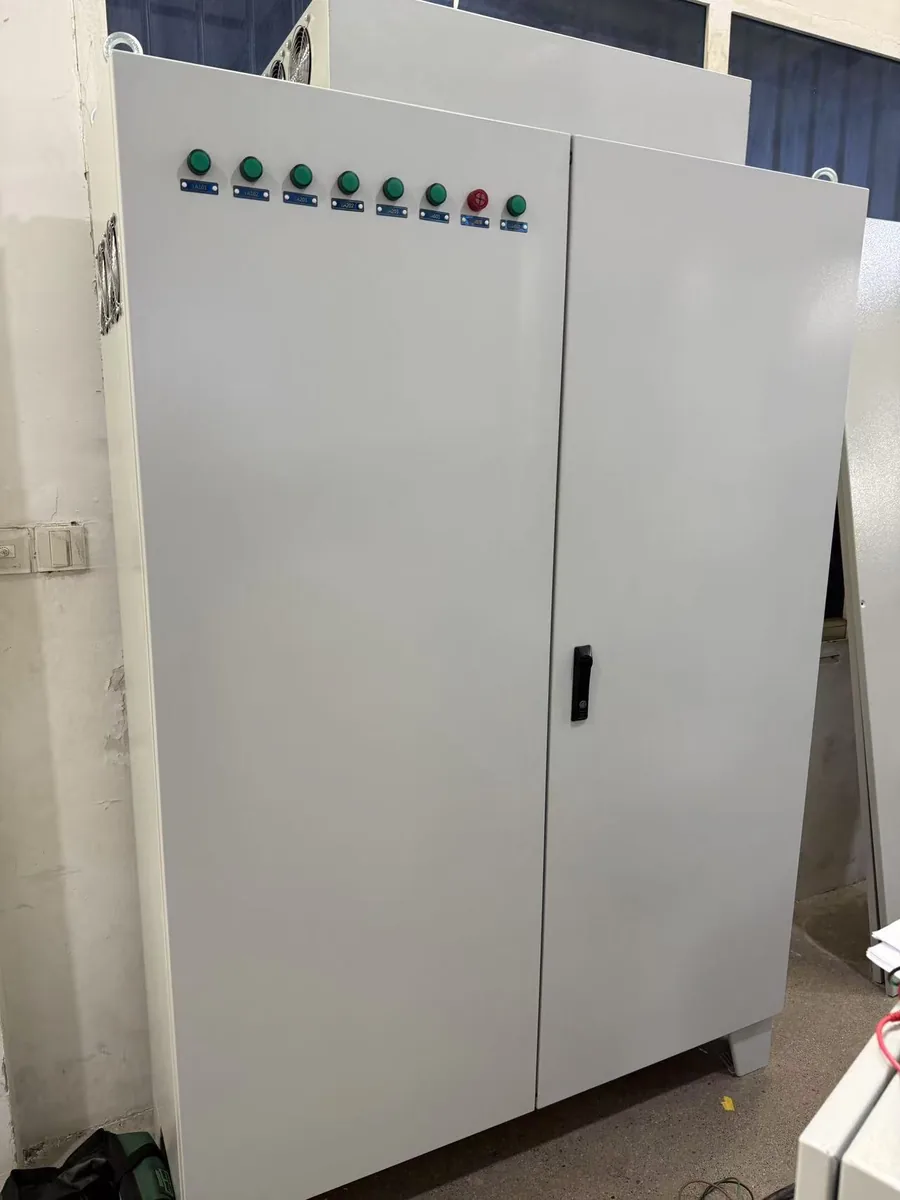

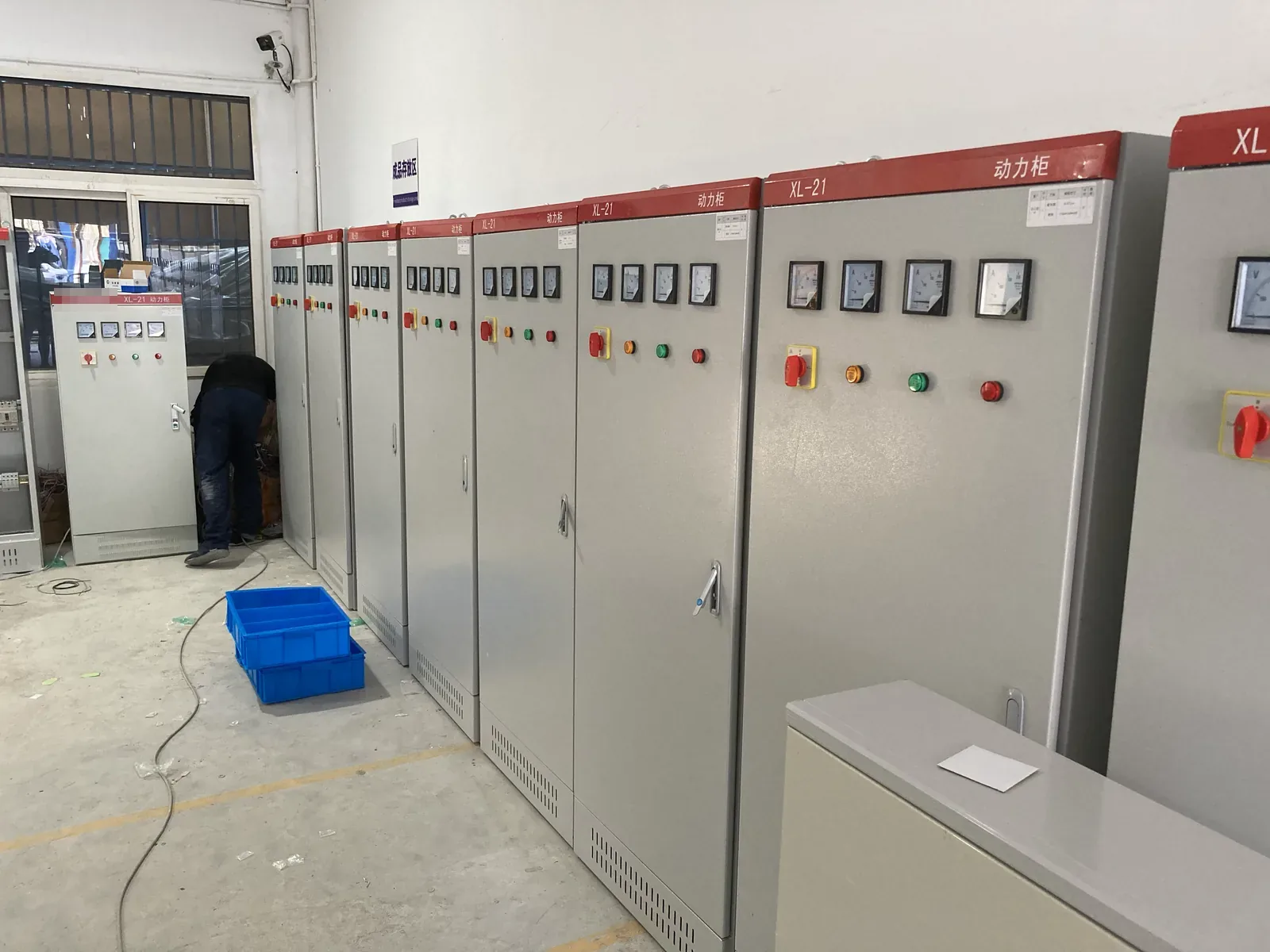

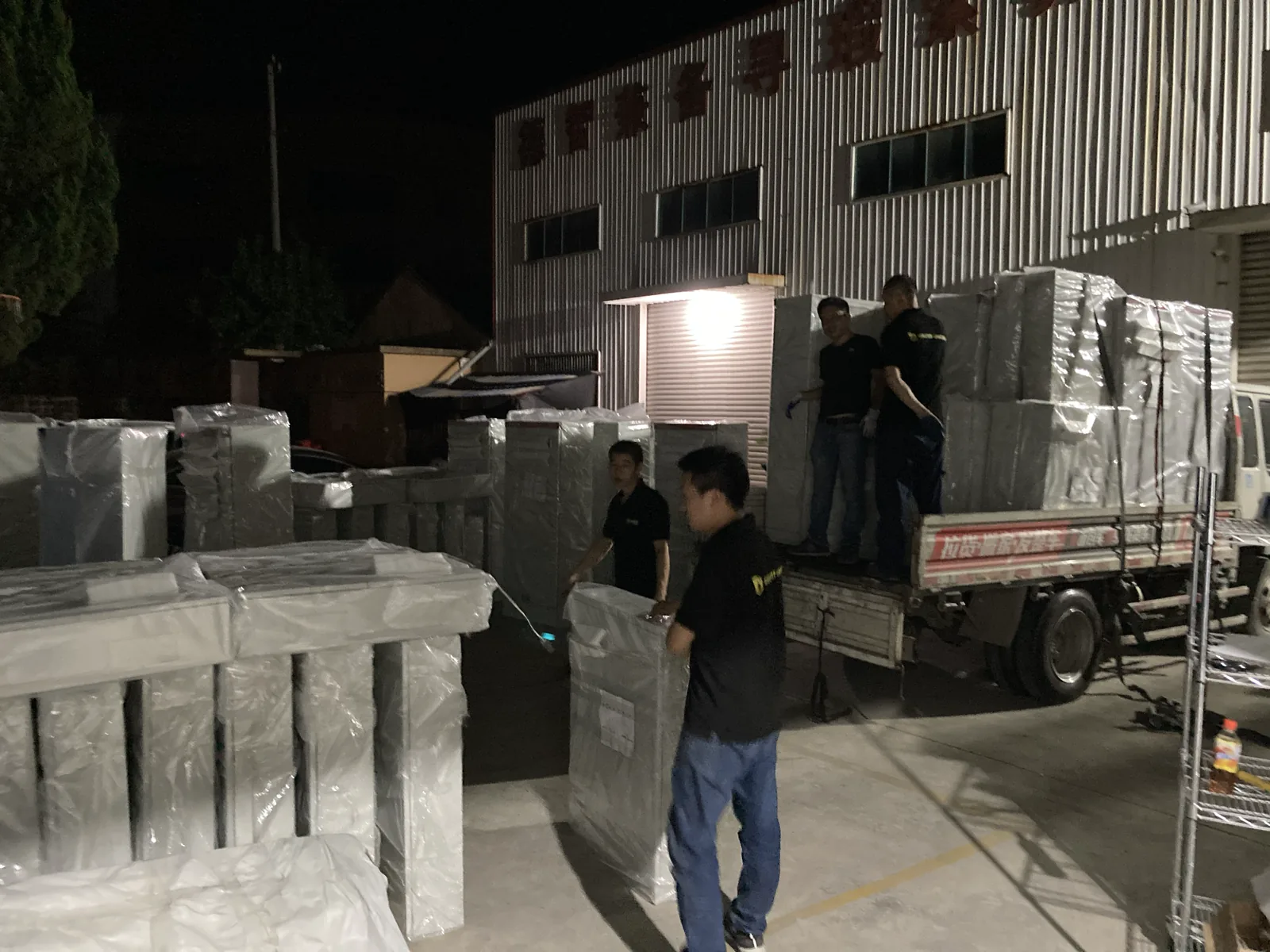

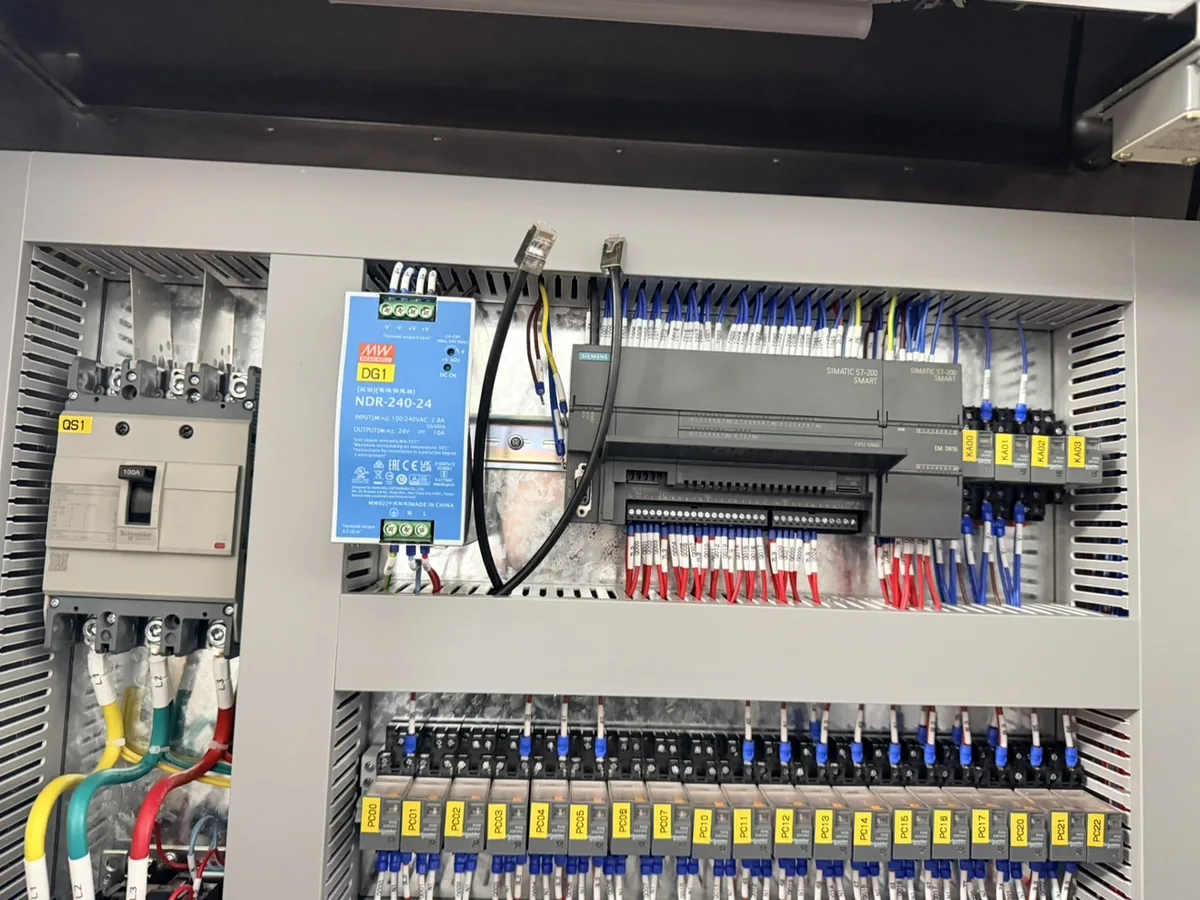

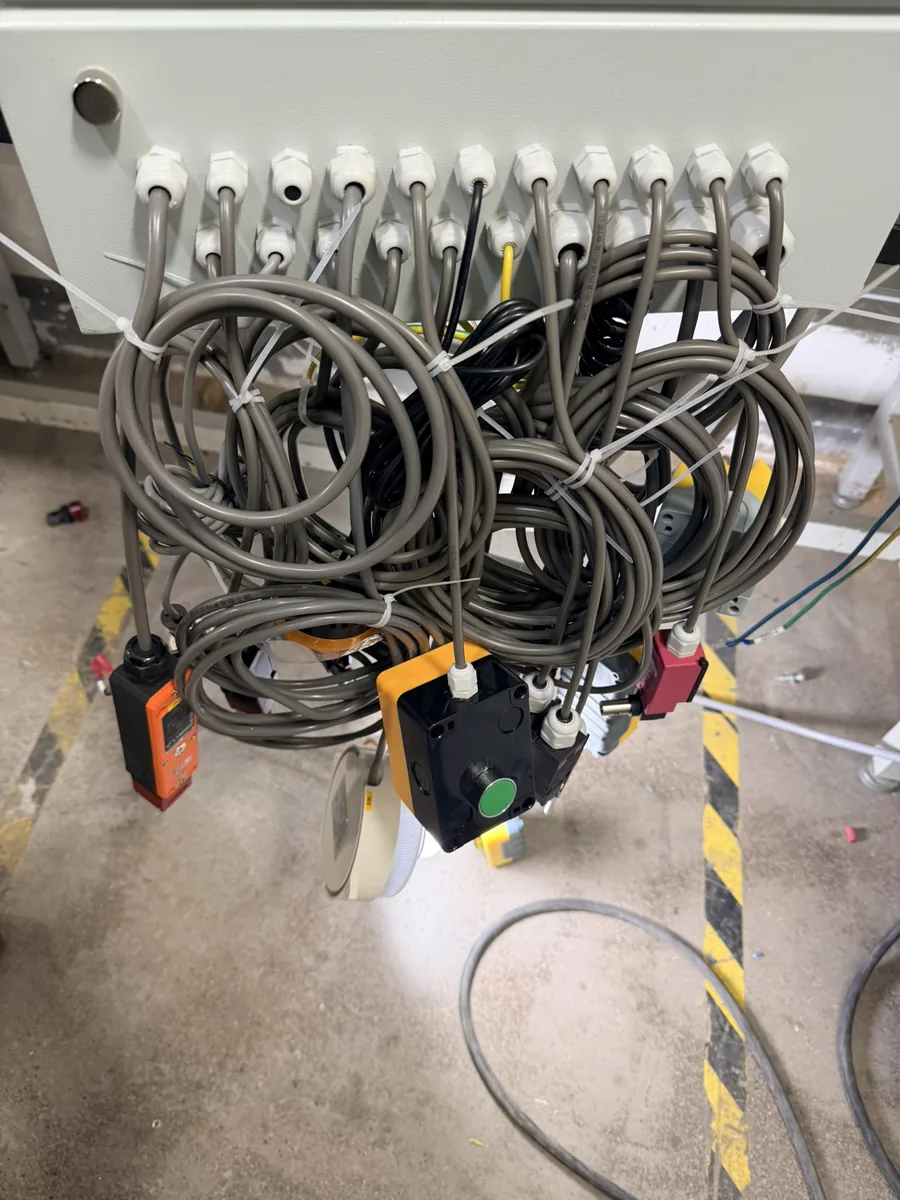

六、车间实拍：柜体装配的 6 个细节 (车间实拍)
金麟电气不出 AI 渲染产品白底图 —— 下列全部是桐庐凤川工业区车间装配线实拍，图注是「看到什么」而非「宣传什么」。如需白底产品图用于画册/样册/招投标，微信：186 5712 0011 索取。
常见问题 FAQ
GGD 和 GCS 价格差多少?
同容量下 GGD 比 GCS 便宜 30–40%,但 GGD 一旦装好后改回路要停柜停电，GCS 抽屉可以单独拉出来检修。选哪个看你是「装好不动」还是「频繁改线」。
配电柜柜体宽度 800 / 1000 / 1200 怎么选?
看主母排规格：主母 630 A 以下选 800 mm,1600 A 选 1000 mm,2000 A 以上选 1200 mm。同时考虑进出线方式 —— 侧出线下进下出时柜深至少 600 mm,上进上出建议 800 mm 深。
能不能直接发一张图给我报价?
一张图通常不够。需要确认：①主进线容量 ②出线回路数与负载 ③是否需要 ATS / 电容补偿 / 浪涌 ④柜体材质(碳钢喷塑 / 304 不锈钢) ⑤安装环境(户内 / 户外 IP 等级)。提供这 5 项，24 小时内出报价。1 台起订。
MNS 和 GCS 哪个贵?为什么?
同规格 MNS 比 GCS 贵 15–25%,差距主要在：①型材工艺(MNS 用 25 mm 模数 C 型材，GCS 用 20 mm 模数) ②抽屉互换性(MNS 抽屉在不同柜间互换精度更高) ③门板铰链与门锁细节。
双电源切换柜需要带旁路吗?
看使用场景：消防泵房必带(主备都坏就不能断电);普通厂房可不带(降成本 30%+);数据中心必带(旁路检修时不能断电)。旁路是「ATSR 双旁路隔离」结构，机械 + 电气双重联锁，加价部分报价单上单列。
