一、接线盒到底分几类? 一张表分清
接线盒按防护等级 + 材质 + 安装方式三大维度分类：
| 类别 | 细分 | 典型场景 |
|---|---|---|
| 按防护 | IP54 防水 / IP65 户外 / IP66 强水柱 / IP68 水下 | 户外 / 潮湿 / 水下 |
| 按材质 | ABS 塑料 / 冷轧钢板喷塑 / 304 不锈钢 / 316 不锈钢 | 户内 / 户外 / 化工 |
| 按安装 | 明装(墙面外挂) / 暗装(嵌墙内) / 落地 / 悬挂 | 装修 / 工业 / 户外 |
| 按功能 | 普通接线 / 防爆 / 等电位 / 消防端子 | 通用 / 危险区 / 卫生间 |
户内干燥 → ABS 塑料明装；户外一般 → 钢板 IP65;沿海 / 化工 → 304/316 不锈钢；危险区域 → 防爆；卫生间 / 浴室 → 等电位端子箱。
二、防水接线盒：户外 / 潮湿环境的标配 IP 等级怎么选
防水接线盒的核心是 IP 第二位数字(防水等级):
| IP 等级 | 含义 | 典型场景 | 金麟默认材质 |
|---|---|---|---|
| IP54 | 任何方向溅水无影响 | 雨棚下 / 隧道 | ABS / 钢板喷塑 |
| IP65 | 任何方向低压水柱冲刷无影响 | 完全户外 / 路灯 | ABS / 钢板 / 304 |
| IP66 | 强力水柱冲刷 | 海边 / 暴雨带 | 304 / 316 |
| IP67 | 短时浸水(1m/30min) | 地埋 / 短时浸没 | 316 / 工程塑料 |
| IP68 | 持续浸水 | 水下灯 / 喷泉 | 工程塑料 + 密封圈 |
金麟防水接线盒的密封结构：门带硅胶密封圈 + 不锈钢合页 + 不锈钢锁扣 + 电缆接头 PG11 / PG13.5 / PG16 / PG21 / M20 / M25 多种规格。
三、防爆接线盒：危险区域专用 Ex d / Ex e 怎么分
防爆接线盒用于爆炸性气体环境(化工 / 油气 / 制药 / 喷涂车间)。国标分：
| 防爆类型 | 代号 | 原理 | 应用 |
|---|---|---|---|
| 隔爆型 | Ex d | 内部爆炸不传到外部 | 气体环境 Zone 1 / Zone 2 |
| 增安型 | Ex e | 提高安全系数 | Zone 1 / Zone 2 轻危险区 |
| 正压型 | Ex p | 内部保持正压 | 大型控制柜 |
| 本质安全型 | Ex i | 限制电路能量 | 仪表 / 信号 |
防爆产品由具备 Ex 资质的专业工厂生产 / 联合供货。金麟可承接防爆接线盒订单，可提供防爆合格证查验,具体防爆等级(Ex d IIB T4 / Ex d IIC T6 等)以合作方证书范围为准。
四、不锈钢接线盒：化工 / 食品 / 沿海 材质怎么选
不锈钢接线盒主要分 304 和 316 两种：
| 材质 | 镍含量 | 耐腐蚀 | 应用 | 金麟价差 |
|---|---|---|---|---|
| 304 不锈钢 | 8–10% | 一般户外 / 食品级 | 大部分户外 / 食品车间 | 基准价 |
| 316 不锈钢 | 10–14% + 钼 2–3% | 强腐蚀 / 海水 | 海边 / 化工 / 海洋平台 | 贵 30–50% |
金麟不锈钢接线盒默认304 材质,板厚 1.2–1.5 mm,激光切割 ±0.1mm,折弯 9 折工艺，门缝 ≤1mm,符合 GB 4208《外壳防护等级》要求。
五、明装 / 暗装接线盒：装修阶段选型 ABS 塑料为主
装修阶段用得最多是 ABS 塑料接线盒,便宜、轻便、阻燃。常见规格：
| 规格 | 外形(mm) | 进出线孔数 | 适用 |
|---|---|---|---|
| 86 型 | 86 × 86 × 35 | 4–6 个 | 标准 5 孔插座 / 单开开关 |
| 118 型 | 118 × 74 × 50 | 6–8 个 | 多功能插座组合 |
| 120 型 | 120 × 74 × 50 | 8–10 个 | 大组合 |
| 圆形 | Φ60 / Φ80 | 3–4 个 | 吸顶灯 / 筒灯接线 |
明装 vs 暗装的差别：明装不嵌墙，自己带底盒，墙面外露；暗装需要嵌墙安装，配专门的暗装底盒。暗装更美观但对墙厚有要求(深 ≥ 50mm)。
六、等电位端子箱：卫生间 / 浴室必装 防触电的最后一道防线
等电位端子箱是 卫生间 / 浴室防触电 的强制配置(GB 50096-2011《住宅设计规范》第 8.7.7 条)。功能：把所有可导电金属(花洒 / 水管 / 龙头 / 浴缸)用导线连到等电位端子排，与建筑主接地连通。
| 安装位置 | 端子数 | 导线规格 | 金麟对应 |
|---|---|---|---|
| 卫生间 | 6 位 | BV 4 mm² 黄绿双色 | et-6a-wc |
| 浴室 | 6–8 位 | BV 4 mm² 黄绿双色 | et-8a-bath |
| 游泳池 | 8–12 位 | BV 6 mm² 黄绿双色 | et-12a-pool |
等电位端子箱的核心元件是铜质端子排(常用 T2 紫铜，镀镍),配 5 位 / 8 位 / 12 位等多种规格，明装 / 暗装可选。

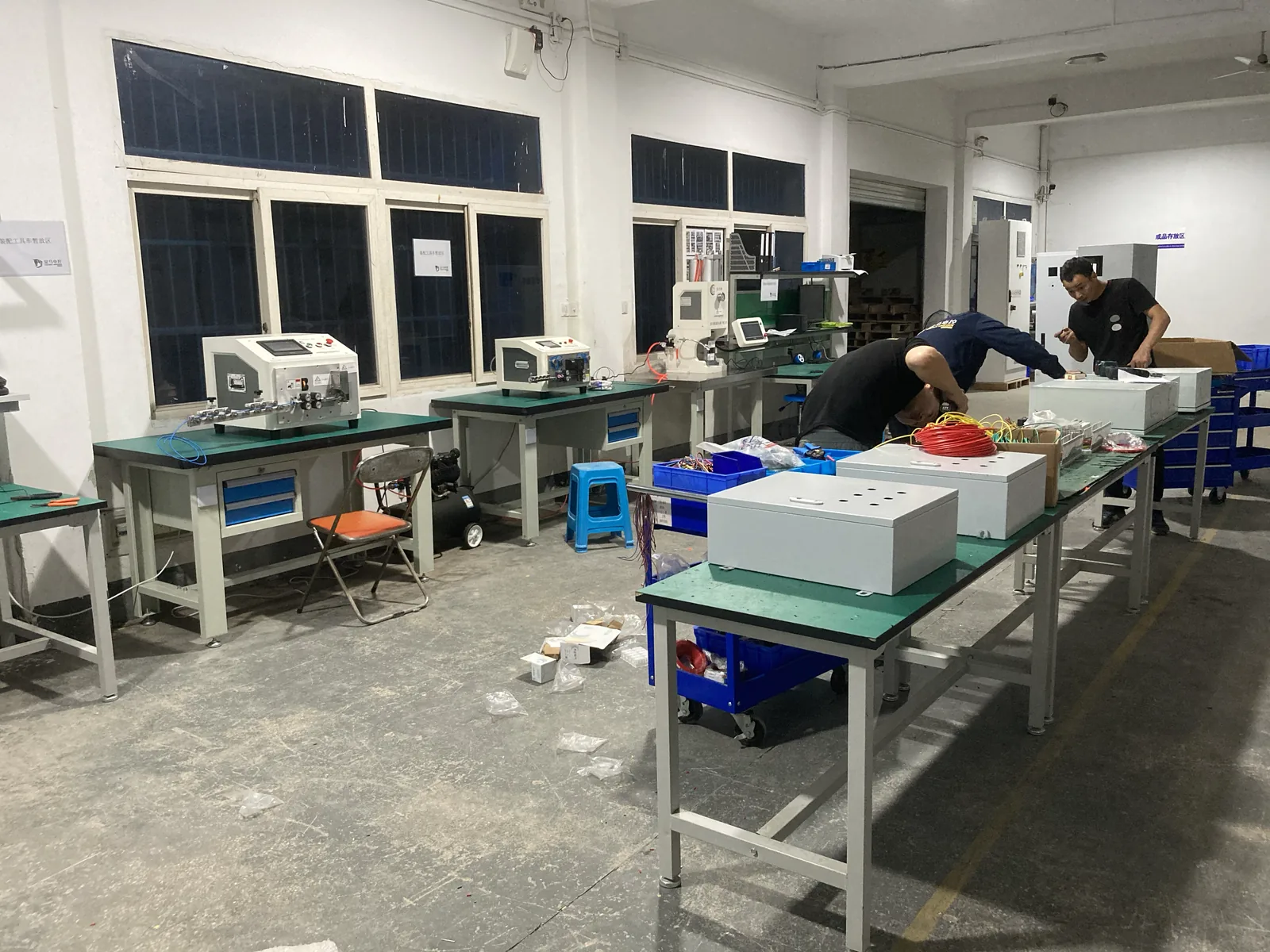

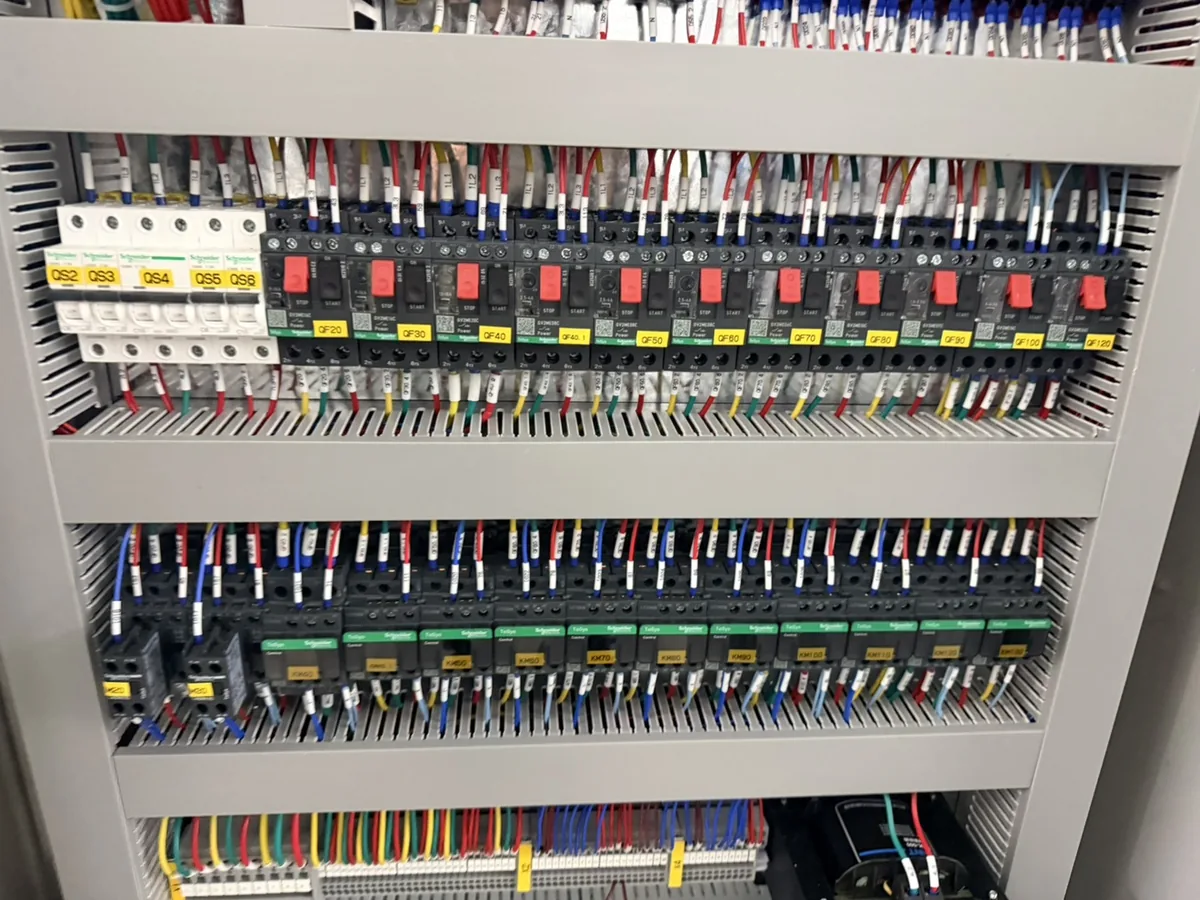

七、车间实拍：4 张接线盒装配工艺 (车间实拍)
下列为桐庐凤川工业区车间装配线实拍。如需白底产品图用于画册/样册，微信：186 5712 0011 索取。
常见问题 FAQ
户外接线盒选 ABS 还是不锈钢?
一般户外选 ABS(便宜),海边 / 化工选 304 / 316 不锈钢。ABS 接线盒在强紫外线 + 高温差环境下会脆化，3–5 年需要换新；不锈钢能用 10+ 年。不锈钢单价通常是同规格 ABS 的数倍，按环境寿命权衡更划算。
暗装接线盒和明装接线盒能互换吗?
不能。暗装盒是嵌墙设计，无底盒预留空间；明装盒是墙面外挂设计，自带头装孔。混用会装不上或装歪。装修前要确定用哪种，中途改不了。
等电位端子箱一定要装吗?
卫生间 / 浴室强制装(GB 50096-2011 第 8.7.7 条);其他位置不强制但推荐装。漏装的话，装修验收会被退回，保险理赔时也可能拒赔(触电事故属人为疏忽)。
防爆接线盒的防爆等级怎么看?
防爆标识格式：Ex d IIB T4。Ex = 防爆；d = 隔爆型；IIB = 气体组别(IIB 含乙烯、二甲醚等，IIC 含氢气);T4 = 表面最高温度 135°C。常见选型：化工 IIB T4,油气 IIC T6。
接线盒进出线孔用什么?
电缆接头(格兰头 / 防水接头),按电缆外径选规格：PG11(Φ5–10mm)、PG13.5(Φ6–12mm)、PG16(Φ10–14mm)、PG21(Φ13–18mm)、M20(Φ7–13mm)、M25(Φ12–19mm)。金麟默认配黄铜镀镍格兰头，IP65 起。
