楼层配电箱
- 分路：分户回路 + 公共回路（照明 / 弱电间 / 空调公共段）分列
- 计量位：户表位可嵌箱内（表计由供电 / 物业侧配置检定）
- 竖井结构：明装净深按线缆弯曲半径，进出线上下方向
- 防雷：SPD 模块位按楼宇防雷分级预留（二级常规）
- 元件：正泰 / 施耐德 / ABB，可指定品牌或自采寄厂
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 箱体型式 | 竖井明装（主型）/ 楼层暗装 |
|---|---|
| 标准尺寸（宽×高×深） | 600×800×200 至 800×1600×250 mm，可非标 |
| 箱体结构 | 1.5–2.0 mm 冷轧板，前后开门（大箱）便于竖井维护 |
| 防护等级 | IP30（竖井内） / IP54（半地下 / 车库层） |
| 分隔 | 干线腔 / 分支腔 / 计量腔分腔（计量可选） |
| 进出线 | 上 / 下方向竖向干线，分支侧出 |
| 额定电压 | AC 220/380V，50 Hz |
|---|---|
| 总开关 | 隔离开关 / 断路器 100–400 A（按层负荷） |
| 分户回路 | 4–24 户独立断路器（1P+N / 3P+N 按户容量） |
| 公共回路 | 公共照明 / 电梯厅 / 弱电间 / 车库分列 |
| 计量位 | 户表位可嵌（表计与封印由供电 / 物业侧负责） |
| SPD 位 | 二级浪涌保护模块位预留（楼宇防雷分级） |
| 等电位 | PE 排与竖井接地干线连接端子明显标识 |
| 元件品牌 | 正泰 / 施耐德 / ABB / 西门子，支持自采寄厂 |
| 住宅楼层型 | 分户 + 公共照明 + 弱电间，竖向干线分区 |
|---|---|
| 公寓 / 酒店型 | 户位密集 + 走廊与公共段分路 |
| 办公楼层型 | 分区插座 + 照明 + 空调公共段分列 |
| 车库层型 | 车位回路与充电桩预留位（按容量评估） |
| 改造换箱型 | 按原回路 1:1 换新，竖井尺寸现场核对 |
| 成套标准 | GB/T 7251.1 / IEC 61439-1 |
|---|---|
| 出厂试验（逐台） | 绝缘电阻、耐压、逐回路通断试验 |
| 温升 | 端子与母排连接处 ≤70 K |
| 标签核对 | 回路标签（户号 / 区域）与系统图逐台对照 |
| 随货文件 | 系统图、回路对照表、BOM、试验报告 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
故障不跨户
分户与公共回路分腔布置、各自标签：一户跳闸检修不碰别人家电，物业维修最快定位——楼层箱的基本修养。
净深按弯曲半径
竖井干线粗、弯曲半径大，箱体净深按实际线径设计不硬凑：电缆压扁了载流量打折还发热，这是暗坑。
回路号对户号
回路标签与户号 / 区域一一对应，系统图塑封贴门内：物业换人也不靠老师傅记忆维护。
防雷一次到位
二级 SPD 模块位预留（拔插式，坏了单换）：楼宇防雷不是每层都装，但箱位留好，验收或改造加装不用换箱。
PE 先接好
PE 排与竖井接地干线连接端子前置标识、逐台测通：楼层箱的接地是整楼安全的毛细血管，看不见但不能弱。
车位回路先留位
车库层箱按车位数预留充电桩回路位（断路器后装）：新能源改造时只加断路器不换箱——一步到位的成本远低于后期换箱。
实拍与柜体结构

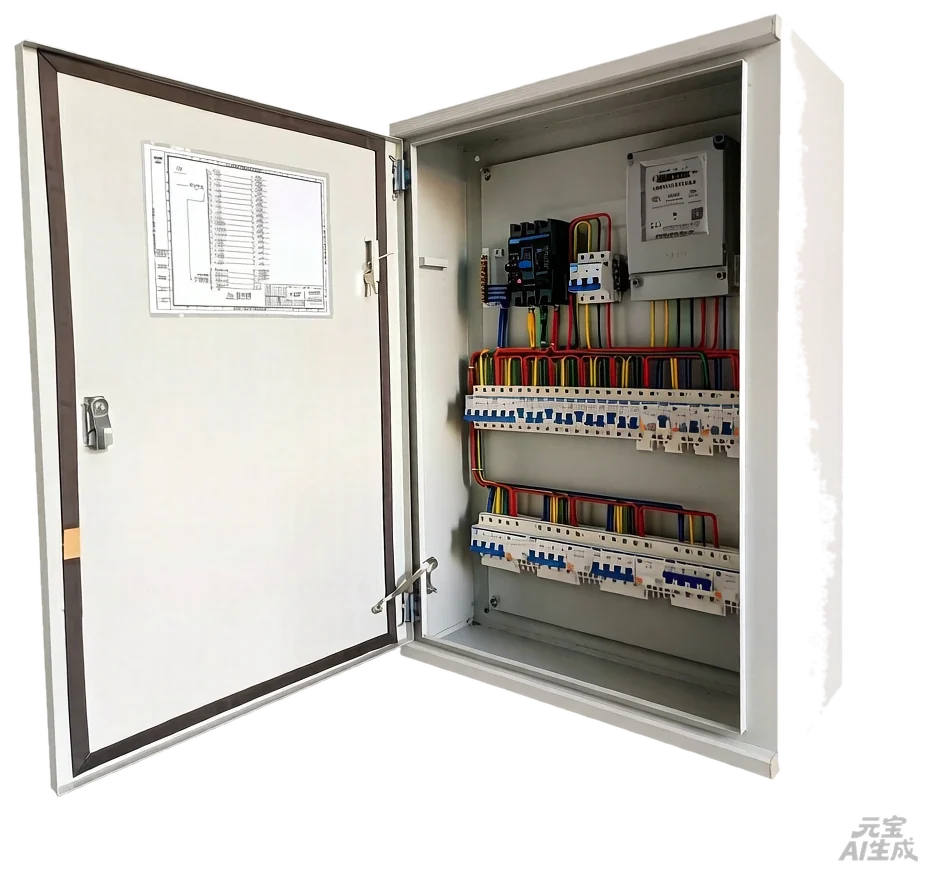

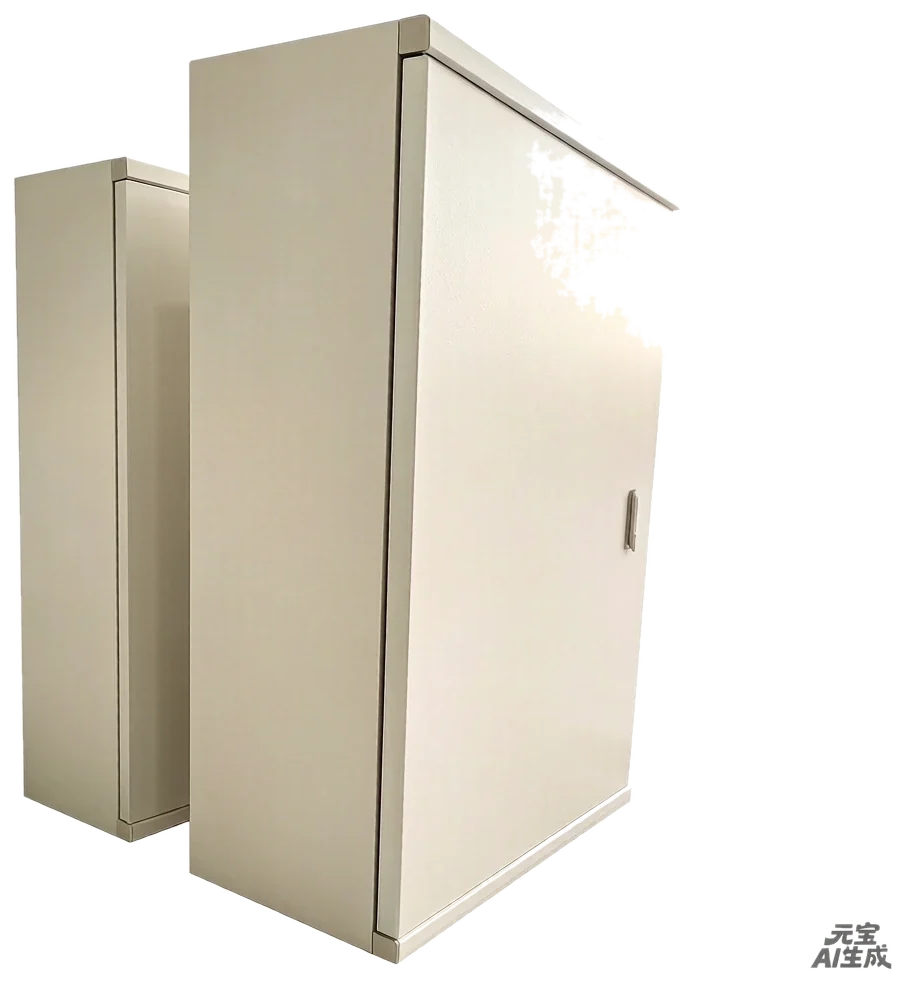

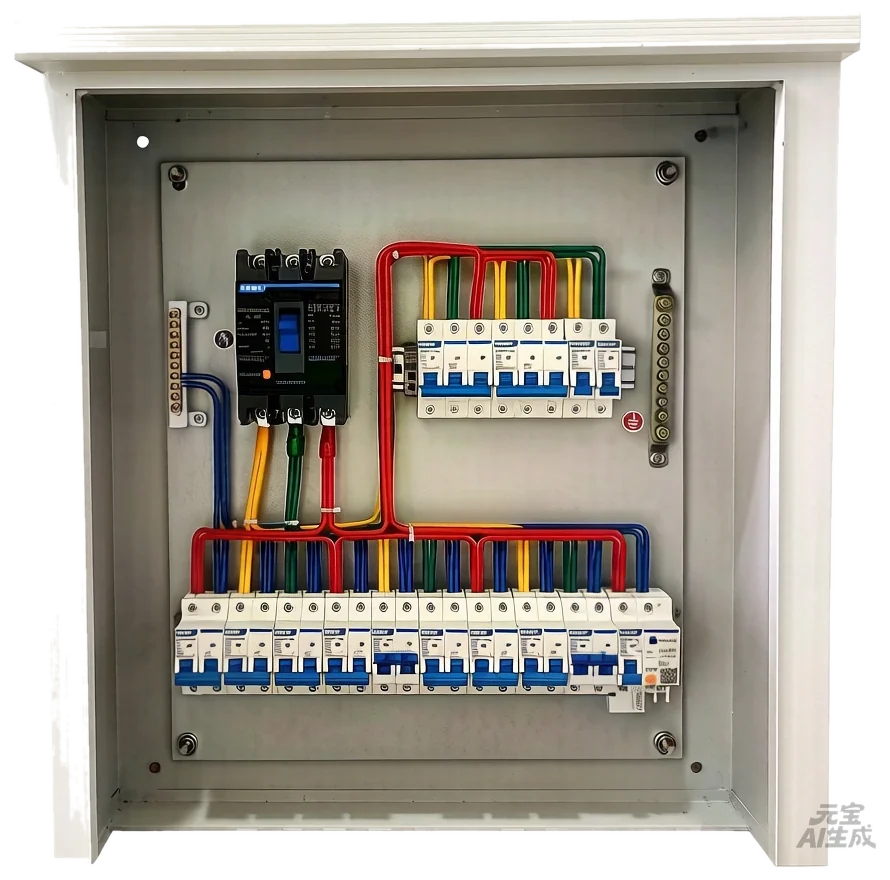

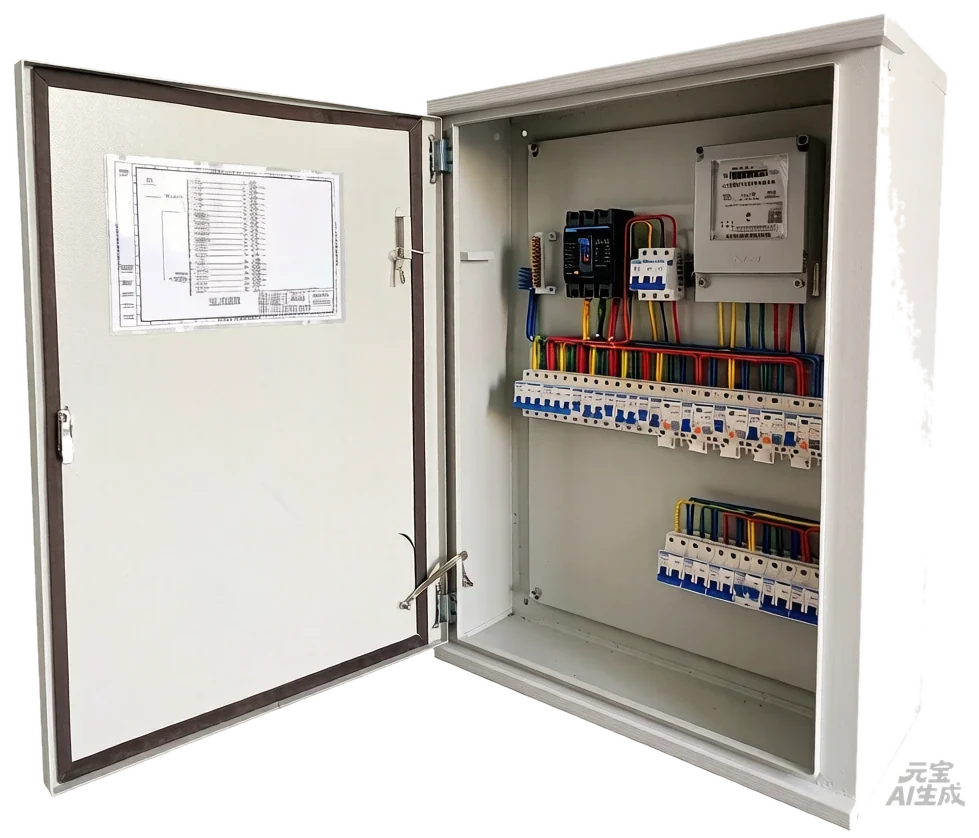

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
住宅楼层
分户与公共回路分配，竖向干线分区。
公寓与酒店
户位密集布置，走廊公共段分列。
写字楼楼层
分区插座与空调公共段。
商场楼层
铺位分路与公共照明分列。
车库层
车位回路与充电桩预留位。
老旧楼宇改造
按原回路 1:1 换箱，竖井尺寸现场核对。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
楼层箱和户内箱怎么分工？
楼层箱在竖井：竖向干线到本层的分配 + 公共回路；户内箱在户内：照明插座的末端分路。计量在哪一级按当地供电方案定（户表嵌楼层箱或独立表箱），我们按方案出图。
竖井空间小，箱体能做薄吗？
净深由线缆弯曲半径决定：干线 95 mm² 以上的弯曲半径就超过 200 mm，箱体再薄电缆就受硬折。合理的做法是按实际线径定净深，必要时前后开门对穿走线，而不是无底线做薄。
一层楼要多少回路？
住宅：户数 + 公共照明 + 弱电间 + 备用 20%；办公：按分区面积与空调段算。把楼层平面发来，我们出回路表——这份免费。
能嵌电表吗？
能：户表位按当地表型开孔（把表型号发来核对），计量腔与线路腔分门分锁，封印位留给供电 / 物业——权责结构先做好，后期不扯皮。
防雷 SPD 每层都要装吗？
按楼宇防雷分级：低压侧一般总箱一级 + 关键楼层二级，不是层层都装。我们把模块位预留好（拔插式），验收或改造按分级加装，不换箱。
老楼换箱要停整层吗？
按 1:1 回路复刻可以分户倒接：白天倒公共回路、晚间逐户倒分路，整层停电窗口压到最短。改造方案按倒接顺序出，物业提前通知住户即可。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
楼层平面发来，回路表免费出
楼层平面或户数需求发来，免费出分路方案与箱体尺寸 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
