按钮盒
- 材质：ABS 工程塑料 / 304 不锈钢 / 铸铝合金三种，按现场环境选
- 孔位：2–12 孔预开 φ22 / φ30 标准孔，按元件清单布局
- 防护：IP65（GB 4208 / IEC 60529），盒盖整圈密封圈
- 急停：φ40 蘑菇头急停可占 1–3 孔位，带防误碰罩可选
- 出厂形态：空盒 / 开孔盒 / 装元件接线整盒，按项目定
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 孔位数 | 2 / 4 / 6 / 8 / 10 / 12 孔，特殊布局按图 |
|---|---|
| 安装孔径 | φ22 mm / φ30 mm（按钮、选择开关、指示灯标准孔） |
| 材质与厚度 | ABS 3.0 mm / 304 不锈钢 1.2–1.5 mm / 铸铝合金壁厚 3 mm |
| 表面 | ABS 本色；304 拉丝；铸铝喷塑（静电粉末） |
| 防护等级 | IP65（GB 4208 / IEC 60529） |
| 密封 | 盒盖整圈硅橡胶密封圈，4–6 只 M5 不锈钢螺栓对角压紧 |
| 安装方式 | 面板嵌入式 / 立柱抱箍 / 悬臂支杆 / 管装（φ25–φ40 管） |
| 进出线 | 底部 1–2 个 M16/M20 格兰孔，按图 |
| 元件适配 | φ22 / φ30 按钮、选择开关、指示灯、蜂鸣器、φ40 急停 |
|---|---|
| 触点配置 | 按钮常开 / 常闭触点按控制原理图接线 |
| 指示灯电压 | AC 220V / DC 24V，LED 型 |
| 端子 | 盒内端子排（可拆式），线号管与图号对应 |
| 线径 | 控制线 0.75–1.5 mm² 接线位 |
| 元件品牌 | 正泰 / 施耐德 / ABB，支持自采寄厂装 |
| 单机起停盒 | 2–3 孔：启动 + 停止 + 运行灯，最通用 |
|---|---|
| 带急停操作盒 | 启动 / 停止 / 急停 / 指示灯 4–6 孔，机侧标准配置 |
| 选择开关型 | 手动 / 自动 / 停三档选择 + 双按钮，联控切换 |
| 双面操作盒 | 盒体两面开孔，两侧走线操作（传送带两头） |
| 不锈钢水洗型 | 304 + 圆角 + 密封加强，食品车间水冲洗场合 |
| 非标布局 | 特殊孔位、铭牌丝印、按图开孔 |
| 防护试验 | IP65 按壳体防护试验口径做例行检查（密封圈压痕整圈连续） |
|---|---|
| 机械检查 | 按钮操作力手感逐只检查，锁芯与急停复位动作可靠 |
| 接线检查 | 逐台通断表核对每对触点与端子编号，和原理图一致 |
| 盐雾（不锈钢） | 304 材质按 GB/T 10125 中性盐雾口径做材质入厂检验 |
| 随货文件 | 开孔图、接线图、元件清单（含品牌型号） |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
密封圈压力均匀
盒盖 4–6 只不锈钢螺栓按对角顺序压紧密封圈，压痕整圈均匀——单边先拧死会让另一边翘起漏水。
孔口不崩边
不锈钢盒开孔后逐孔倒角去毛刺，按钮密封圈压上去才严密；崩边的孔口是 IP65 最常见的失效点。
到手即装
按原理图装元件、套线号管、端子压接后整盒出货，现场只接进线电缆——散件到现场再接，质量全看现场电工水平。
接线对图
每台盒用通断表逐对触点核对端子编号与原理图，错一根线现场排查半天，这道检查不省。
安全回路不混线
急停常闭触点独立成回路、用醒目线号，不和普通按钮共端子——安全回路混线是原则问题。
304 就要是 304
不锈钢板材入厂按 GB/T 10125 盐雾口径抽检，材质单随炉批号存档，防上游以次充好。

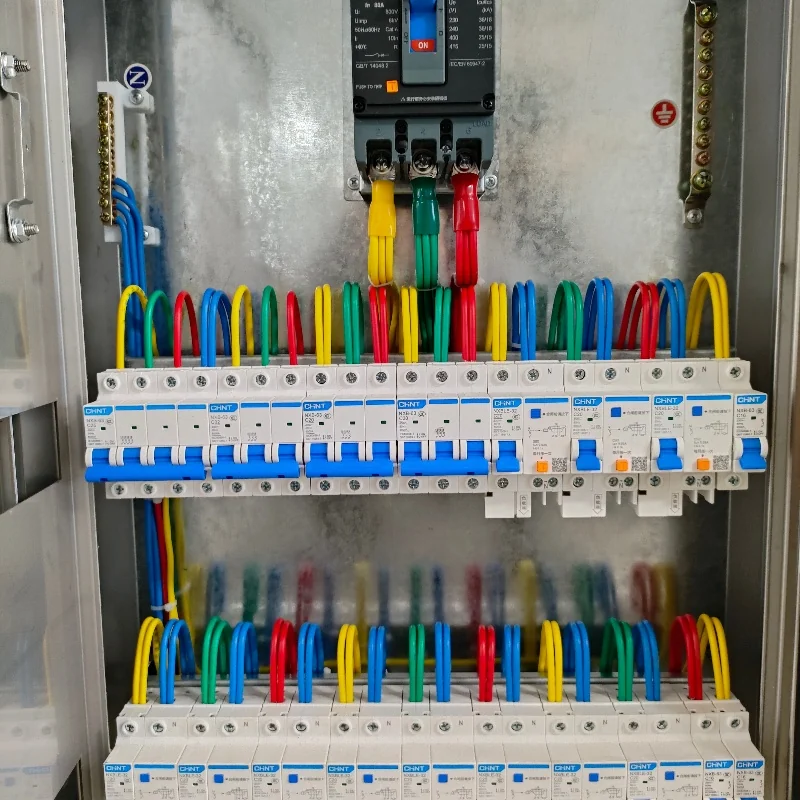

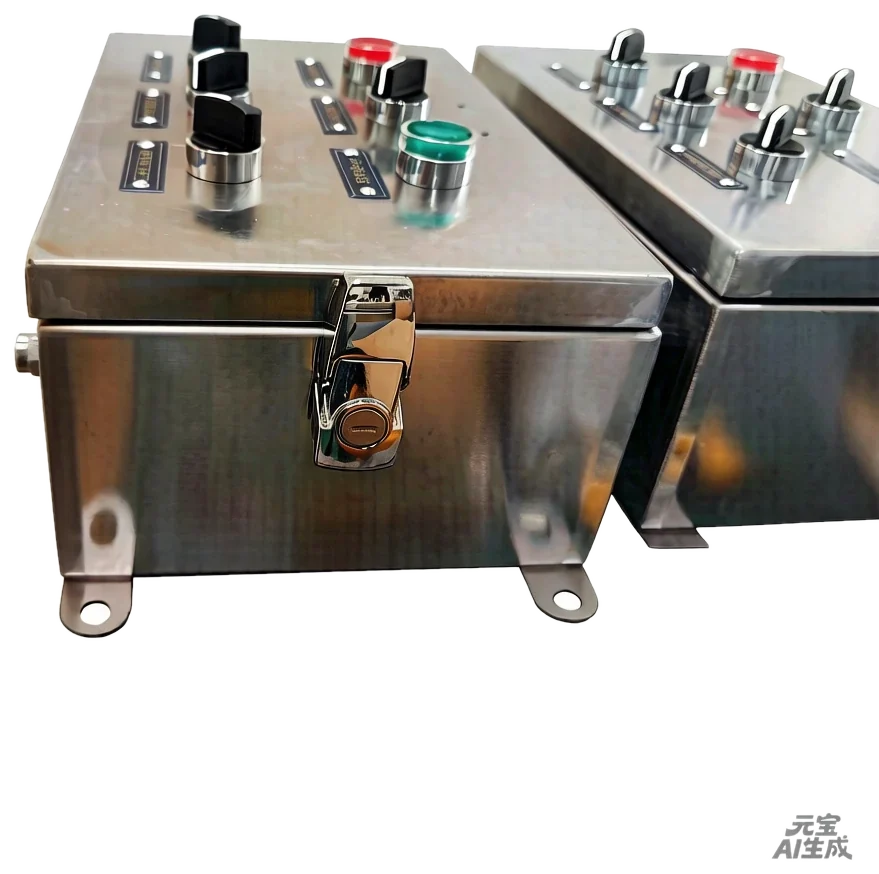

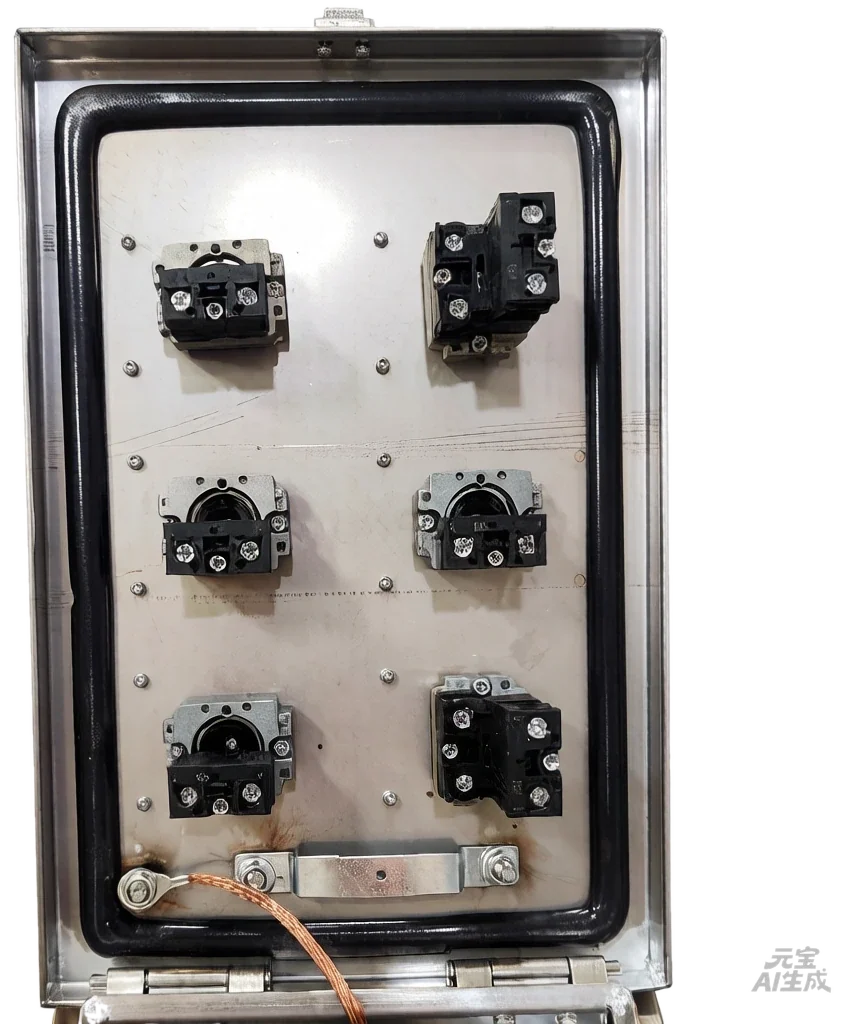

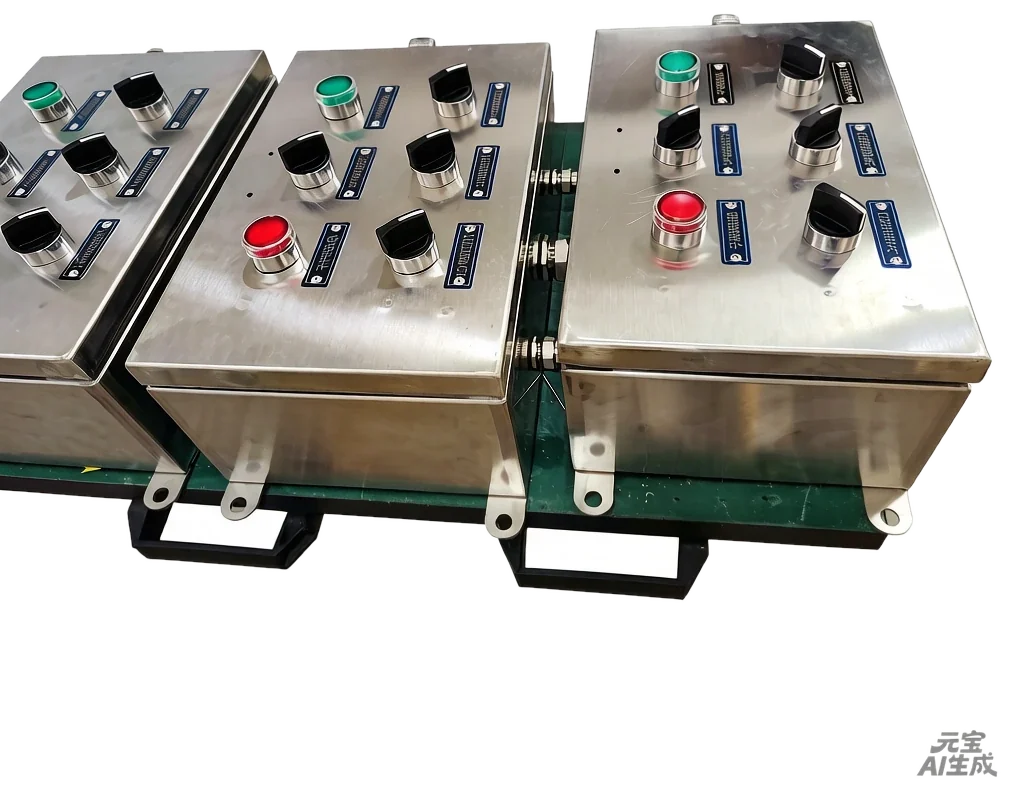

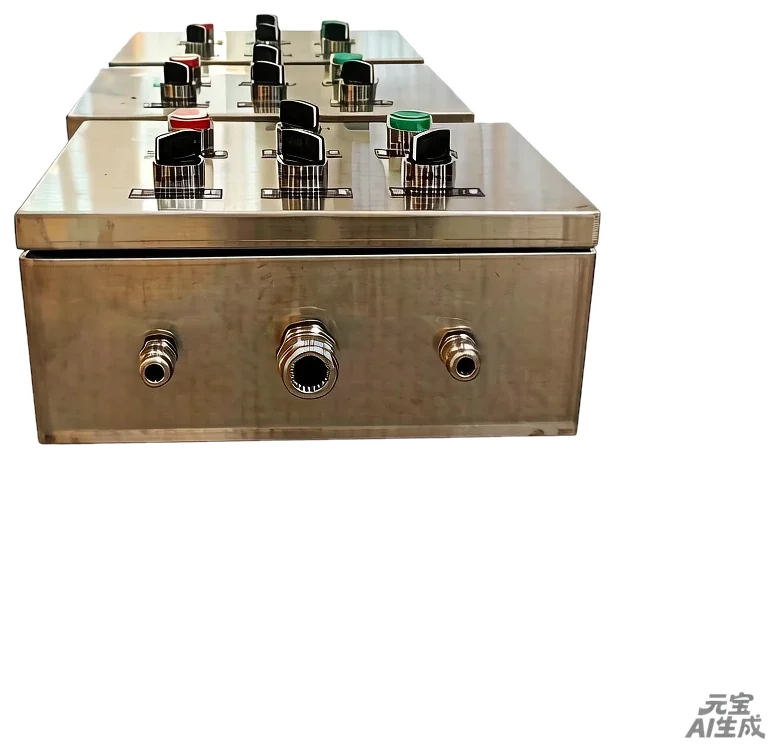

实拍与柜体结构
下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
机侧操作
单台设备的就地起停与急停，主柜远程 + 机侧就地双操作。
输送线急停
线边间隔布置急停盒，拉线急停方案按线长设计。
泵 / 风机就地
泵房风机的就地控制盒，与主控室远程并存。
食品车间
304 水洗型按钮盒，圆角过渡无积垢死角。
码头 / 户外
铸铝 + 喷塑 + IP65，扛冲击与盐雾。
设备配套
设备厂随机附件批量供货，按图丝印品牌铭牌。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 板材 | 宝钢 / 鞍钢冷轧板（SPCC）/ 304 不锈钢 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
ABS 和不锈钢怎么选？
普通车间、干燥环境 ABS 足够还便宜；有水冲洗、食品接触或沿海盐雾选 304；有撞击风险（码头、物流车过道）选铸铝。拿不准就把现场照片发来，我们按环境给建议。
急停按钮和其他按钮能装一个盒吗？
能，急停占 1 孔（φ30 或 φ40）。规范做法是急停用常闭触点独立回路、红色蘑菇头带黄色底座，我们按图接线并单独成路。
能在盒上丝印我的品牌或功能字吗？
可以，铭牌丝印或激光打标都行，图稿发来确认字体与布局，批量不另收费。
孔开错了能补吗？
下单前按元件清单出开孔图双方确认，确认后开错我们负责重做；到货后自行改孔会破坏密封圈压合面，不建议。
电缆从哪里进？
标准从底部格兰孔进（M16/M20 按线径选），顶部进线容易沿电缆渗水，除非加防雨弯头，一般不推荐。
批量价格怎么算？
10 台以上走批量价，50 台以上另议排产；同规格同孔位批量越高单价越低，发数量与清单来报。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
发来元件清单，整盒接线出厂
按钮布局或原理图发过来，免费出开孔方案与报价 · 24 小时内回复 · 整盒接线出厂。源头工厂直供，1 台起订，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
