为什么普通柜子在矿山设备上会散架
振动不是「有点抖」，是每天八小时持续加载。凡是靠摩擦力保持接触或靠螺纹保持预紧的地方，都是失效点。以下四个是我们在矿山设备上最常见的失效。
端子在振动里松
弹簧预紧不够、导线没有应力释放、端子直接压在多股线上——几个月后表现为「时好时坏」的故障，最难查。
粉尘导电，爬电短路
矿粉和岩粉是导电的。底部格兰板不封、门封压不匀的柜子，粉尘进去落在母线和端子上，遇到潮湿就爬电。
线束在柜口磨断
线束没有固定和防护，在过孔边缘反复摩擦，最后断在看不见的地方。振动工况下这是断线的第一大原因。
冷启动与高温来回切换
凌晨冷启动时的凝露，中午机舱里的高温，一天走一个来回。没有防凝露措施和温度裕量的柜子，最先坏的是电子件。
柜子里改了什么，能拿什么来验收
四条设计决定，一一对应上面的失效模式。全部是可直接报价的标准做法。
| 设计决定 | 柜内怎么改 | 可核验 |
|---|---|---|
| 端子松动 | 振动区一律用弹簧直插或带防松垫圈的螺钉端子，导线压冷压端子后再接入，线束设应力释放与固定扎带。 | 100% 导通试验 + 通电功能试验，报告随柜交付。 |
| 粉尘进入 | IP65 发泡门封配多点压紧锁、底部密封格兰板、进出线全部走格兰头，柜体对角线控制在 1.5mm 以内保证门封压匀。 | 按 IEC 60529 / GB 4208 出具 IP 测试报告。 |
| 线束磨损 | 过孔加护线圈或橡胶护条，线束全程固定在扎线板上，弯曲半径按线径控制，与发热元件保持间距。 | 线号与端子号对应竣工原理图，逐根可追。 |
| 温差与凝露 | 按热负荷配散热或加热方案，加带湿度控制器的防凝露加热器；电子件按 70℃ 环境温度裕量选型。 | 设计样机做温升验证，母线温升 ≤70K。 |
这一大类我们做过的设备与场景
矿山与隧道是我们主攻方向之一。下列设备我们已有设计资料与实拍素材，可直接谈方案。
矿山隧道与重型机械的配套方案
下面这些是这一类工况里我们配套过的设备与做法。每个方案页写了设备工况、遇到的问题、柜子怎么配、以及哪些点可以按项目定制。
矿山设备上的三种柜
主机厂通常要的是车载柜、现场配电箱，以及信号汇接箱。三种我们都按同一套抗振标准做。
矿用车载控制柜
- 柜体2.0mm 咬缝焊碳钢，IP65，加强筋与减振安装脚
- 抗振弹簧端子、冷压端子、线束应力释放
- 接口CAN / J1939，可选 4G 远程终端
- 标准IEC 61439-1/-2 · CE（LVD + EMC）

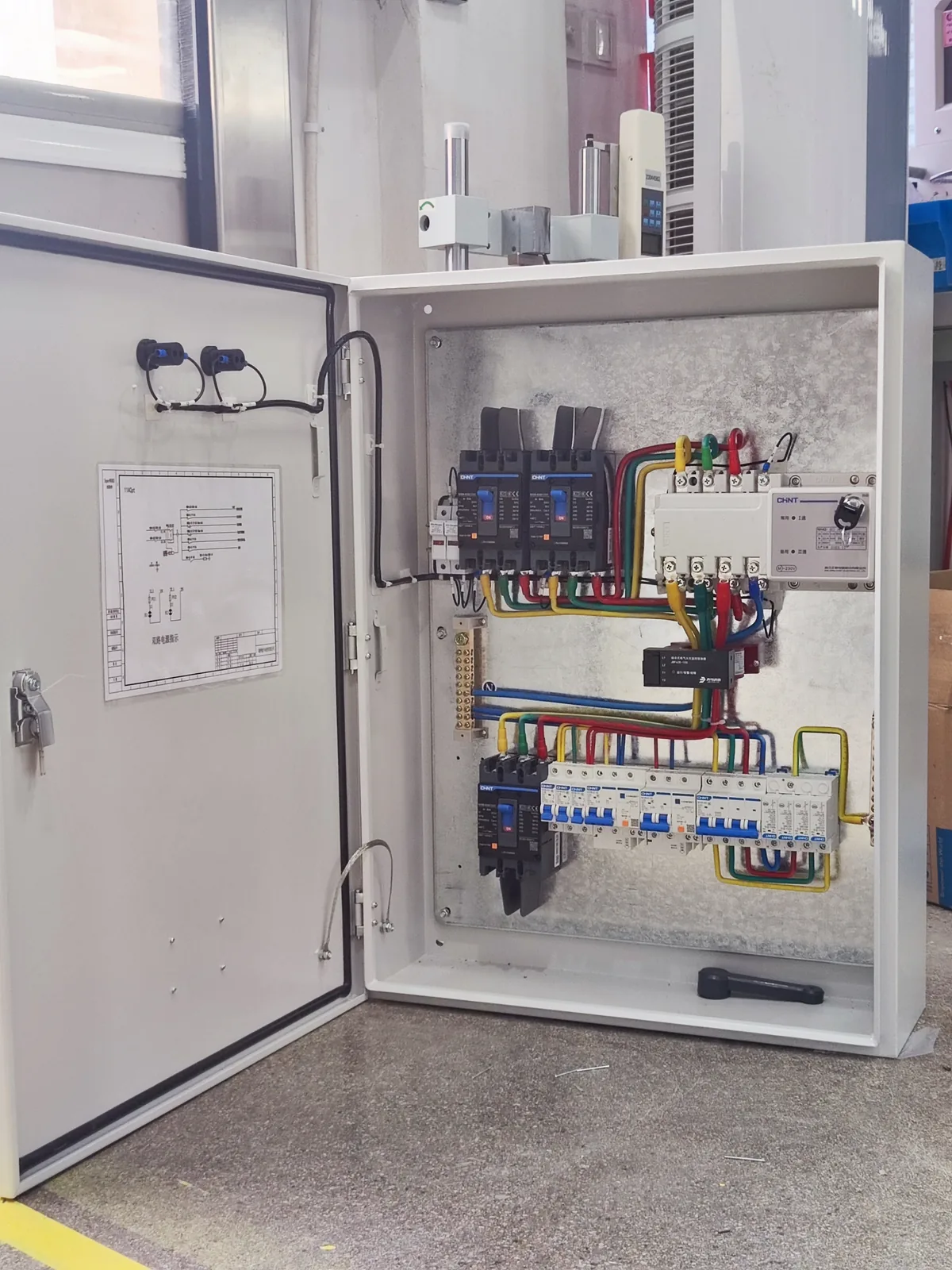

现场大型 PLC 控制柜
- 柜体IP65 喷塑钢或 304 不锈钢
- 控制系统西门子 / 三菱 PLC 加触摸屏
- 保护塑壳、漏电、二级浪涌
- 附件防凝露加热器、门控照明灯

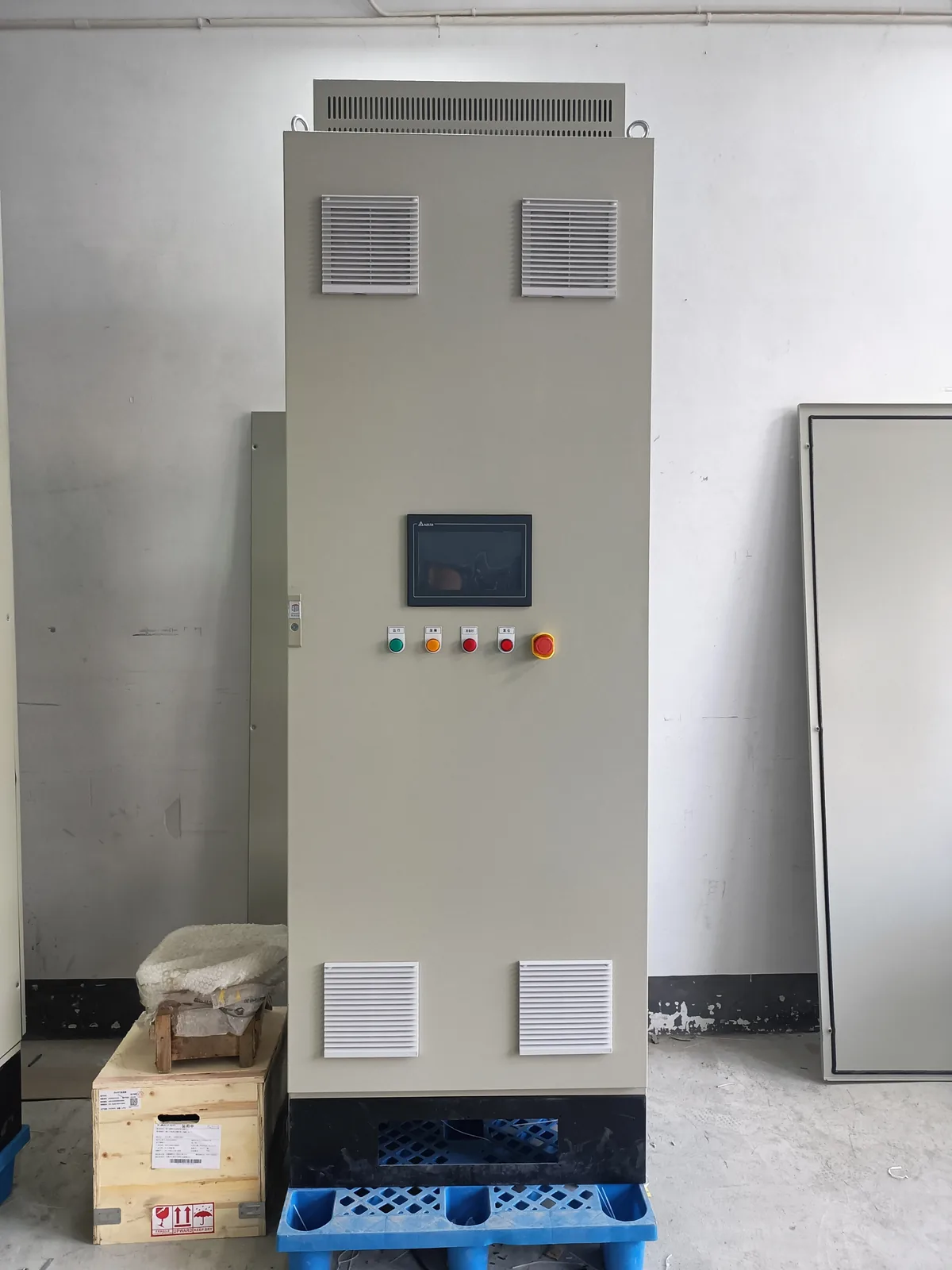

现场接线与信号汇接箱
- 形式挂墙式，IP65，24–96 回路
- 结构发泡门封、底部密封格兰板
- 标识端子编号与回路图一致
- 材质碳钢或 304 不锈钢

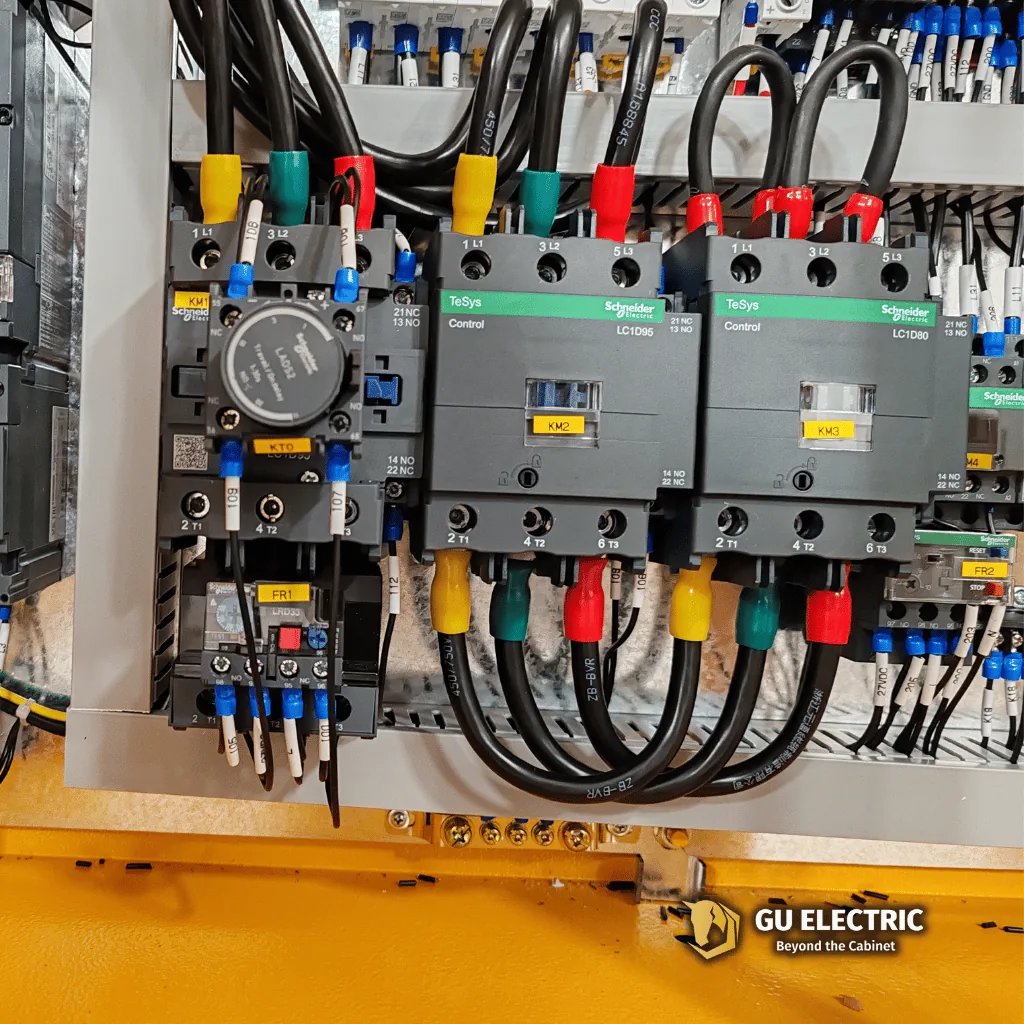

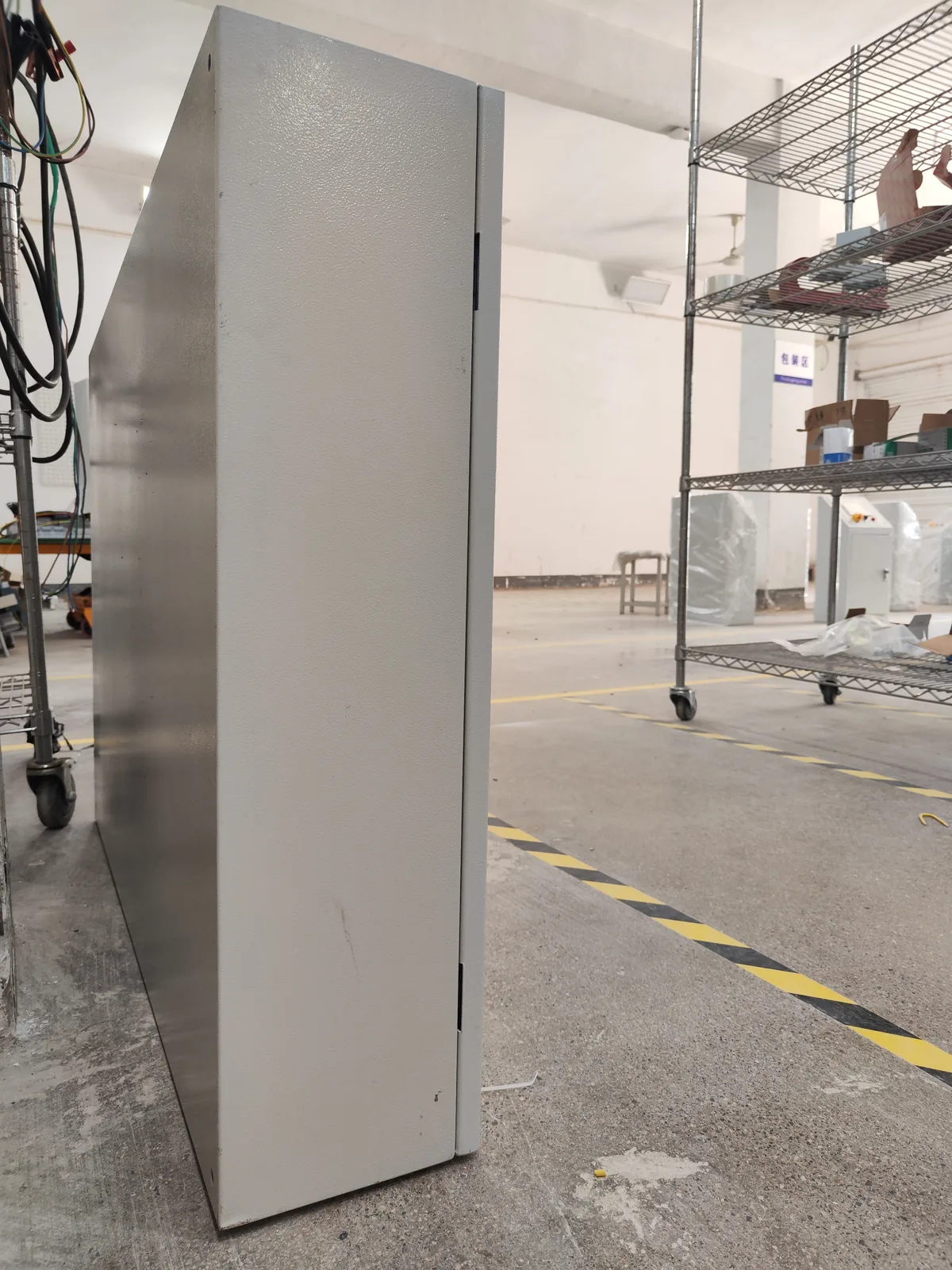

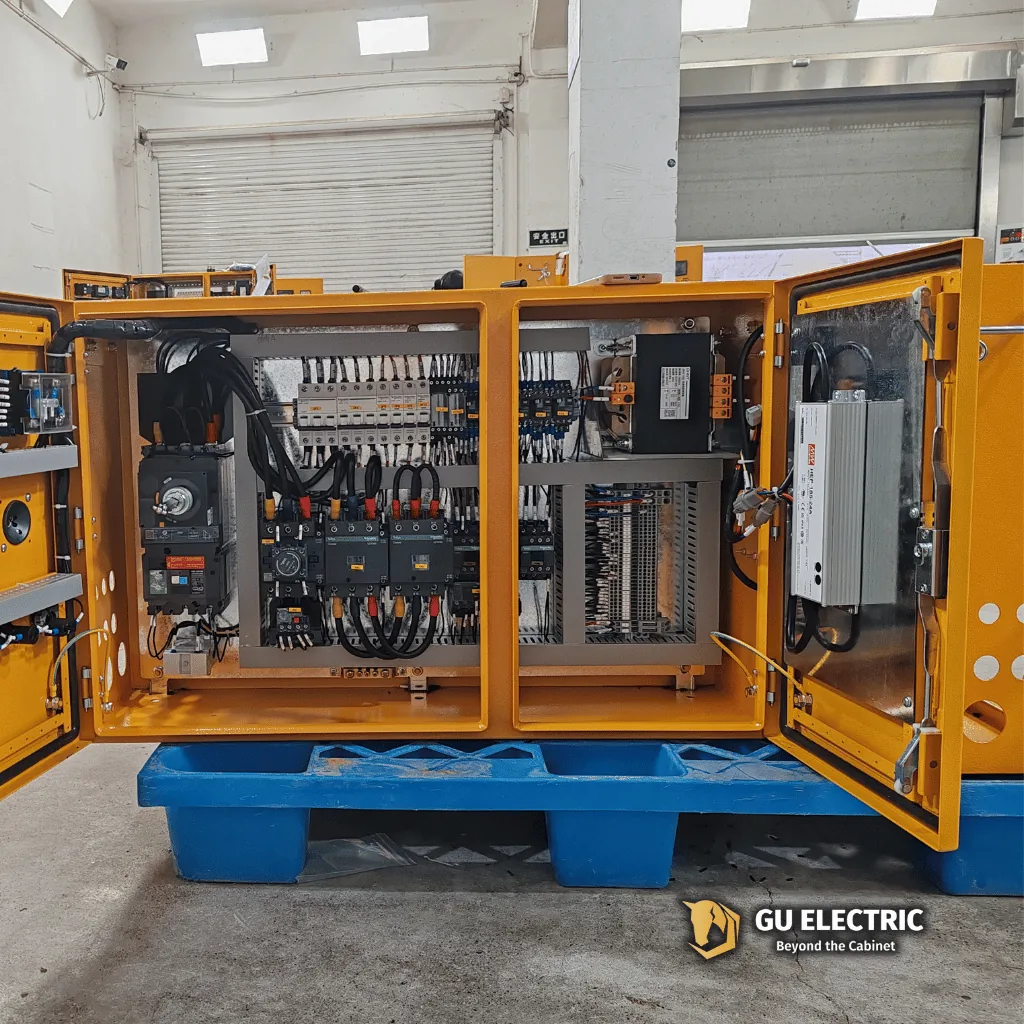

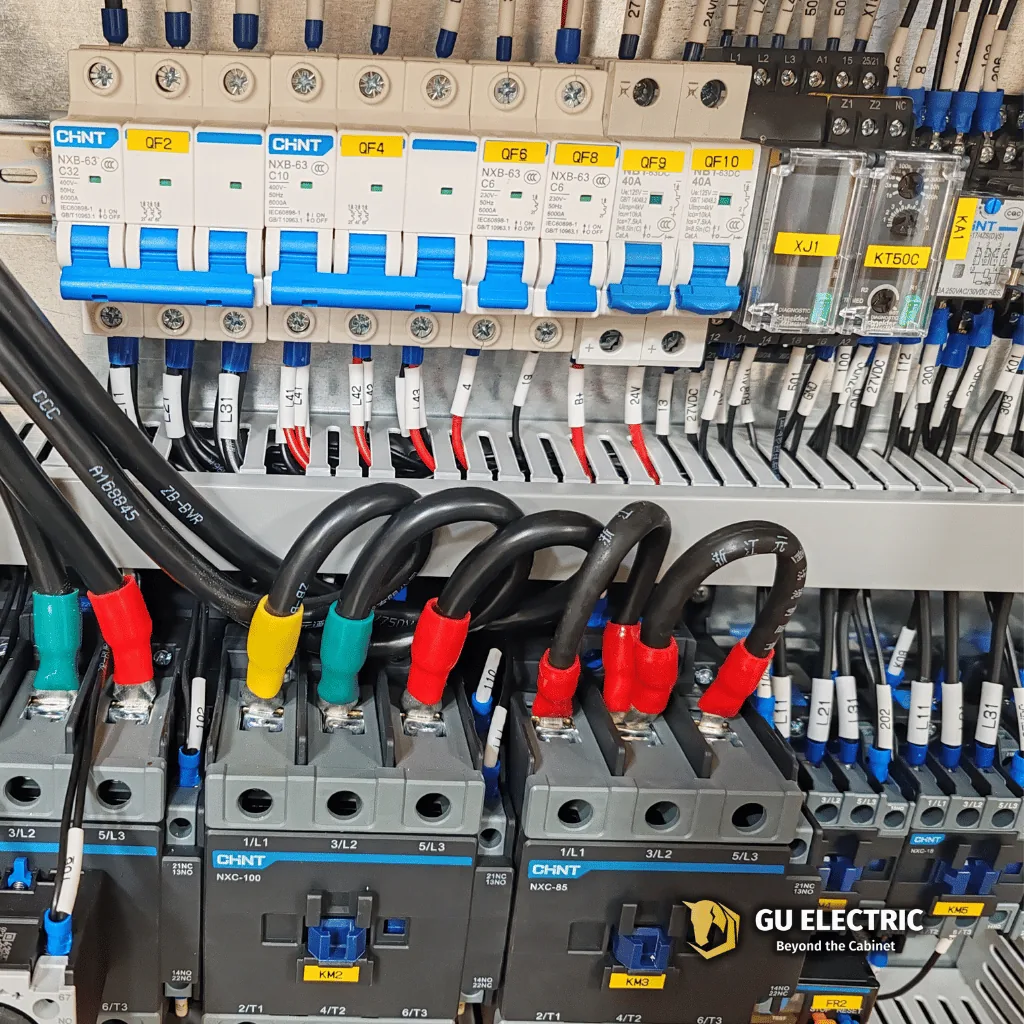

实拍证据：整机、柜内与行业特化细节
下面三格是车间实拍，用来看柜体结构、柜内布置与工艺做法，属示意性质，不对应任何具体客户或项目；涉及客户现场的图像一律不作客户或项目指认。
从发图到发货，五步
2.0mm 咬缝焊柜体带加强筋与减振安装脚，弹簧端子 + 冷压端子 + 线束应力释放，进出线全部走格兰头，CAN 与远程终端接口预留，出厂前 100% 导通与功能试验。
01 发图与工况
把项目单线图 / 负载清单 / 防护要求 / 数量发来，1 个工作日内回复报价
02 图纸评审
电气工程师逐项核实选型，必要时电话会议对回路细节，出修订版原理图
03 下单排产
排产后 15–25 天交付；急单可走快车道（批量 + 现货元件）
04 出厂试验
每台通电做功能试验 + 工频耐压 2500V·1min + 接地连续性 + 防护 IP 抽测
05 发货与验收
发货前提供实物图 + 例行试验记录；随柜资料包齐全，到场可直接调试
矿山隧道与重型机械控制柜
为矿卡、凿岩台车与隧道掘进设备定制的抗振控制柜：2.0mm 咬缝焊钢体、IP65 密封、防松端子与线束、CAN 与远程终端接口，符合 IEC 61439 与 CE，15–25 天交付。
报价前先说清供货边界
本页说的「配套」，指的是我们供货范围之内的那部分。边界先讲清楚，报价单才可比—— 省得签完合同才发现有些事本来不归这一单管。
我们做的
- 柜体与结构：钣金成型、焊接与表面处理（喷涂 / 不锈钢本色），含底座、格兰板、门锁与密封件
- 柜内成套：按批准图纸装元件、柜内接线与线号、端子与母排、通电功能试验
- 图纸与资料：图纸评审免费；随柜交付原理图、端子与线号表、含品牌型号的 BOM、例行试验记录
- 来图定制：你出系统图与柜位条件，我们出柜体与成套；也可以只做柜体（空箱 / 半成品）
按项目确认（默认不含，要在报价里单独写清）
- 元件档位与品牌：施耐德 / ABB / 西门子 / 正泰等按项目指定，按选定型号核算
- 程序与组态：PLC / HMI 程序开发、上位机与 SCADA 组态，按点位与控制意图另行报价
- 现场服务：现场安装、调试、验收支持与差旅口径，按项目单独约定
- 第三方专业设备：防爆区域的 Ex 设备由具备相应资质的专业工厂联合供货；船级社送审 / 检验、消防等强制认证产品按项目要求确认供货方案
- 认证与检验的适用范围：以目的市场、选定元件与批准图纸逐项目确认为准，不按型号一律套用
不含：土建与基础、外部电缆与桥架，以及未写进批准图纸和报价单的任何内容。
行业常见问题
柜子能扛住多大的振动？
我们按「车载」工况设计：2.0mm 咬缝焊柜体带加强筋、减振安装脚、弹簧端子与线束应力释放。把你的振动等级或实测数据发来，我们按数配，而不是嘴上说抗振。
CAN 总线和远程终端接口能预留吗？
可以。J1939 或自定义 CAN 是常规做法；需要上云的话预留 4G 终端的安装位置和电源，通讯协议按你的平台定。
我们能自采元件寄到厂里吗？
可以。主机厂指定的控制器、显示器或安全继电器，寄到我们厂装柜是常事。把清单连同交期发来，我们会标出哪些会影响进度。
柜体表面怎么处理防锈？
磷化前处理后喷 60–80μm 粉末涂层，颜色按 RAL 指定；腐蚀环境直接上 304 或 316。膜厚记录可随订单档案提供。
有矿用安标或煤安要求怎么办？
涉及矿用产品安全标志的，我们把边界说清楚：我们做柜体成套与装配，安标取证由整机厂申报，我们配合提供图纸、材质与试验资料，不暗示我们自带认证。
起订量和交期？
1 件起订，量产建议 ≥5 件；图纸确认后 15–25 天，准时交付率 98%。样机与批量可以按批次排。
