污水处理曝气控制柜
- 曝气控制：罗茨风机起停与轮换，可选变频调速按溶解氧（DO）在线仪信号联动调节风量
- 工艺联动：格栅、提升泵、曝气池、污泥回流与脱水机的顺序启停与液位联锁
- 泵组控制：提升泵与回流泵的一用一备、轮换与液位自动控制
- 集中监控：可配 PLC + 触摸屏，采集液位、DO、pH、流量并在上位机上集中显示与记录
- 保护：过载、缺相、短路、过热、干转保护；风机与泵的故障报警输出
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | 落地式控制柜（主控柜 / 风机控制柜分柜布置），可做成套控制室样式 |
|---|---|
| 标准尺寸（宽×深×高） | 800×600×2000 / 1000×600×2000 / 1200×800×2000 mm，按回路数选 |
| 柜体结构 | 2.0 mm 冷轧碳钢折弯焊接 + 加强筋，静电粉末喷涂；可选不锈钢柜体 |
| 表面处理 | 除油 → 除锈 → 磷化 → 静电粉末喷涂 60–80 μm，200℃ 烘烤 30 分钟 |
| 防护等级 | IP54 标配 / IP55 / IP65 可选（污水站潮湿与腐蚀环境建议 IP55 以上） |
| 防腐与防潮 | 可选不锈钢柜体或加强涂层，配防凝露加热器与温控 |
| 安装方式 | 落地安装于控制室或配电间，柜前留 ≥800 mm 检修通道 |
| 进出线 | 底部电缆进线带格兰板，格兰头密封防潮气与腐蚀性气体进入 |
| 控制核心 | PLC + 触摸屏（可选西门子 / 施耐德 / 三菱），I/O 按工艺点数配置并预留备用 |
|---|---|
| 曝气控制 | 罗茨风机起停与轮换；变频方案按 DO 在线仪 4–20 mA 信号 PID 调风量 |
| 泵组控制 | 提升泵、回流泵、剩余污泥泵的一用一备、轮换与液位自动控制 |
| 格栅控制 | 机械格栅与输送机的定时 / 液位差控制，含过载反转保护 |
| 脱水机联动 | 与加药装置、污泥泵、输送机的顺序启停与联锁 |
| 仪表接入 | DO、pH、ORP、流量、液位（4–20 mA / RS485）接入并集中显示与记录 |
| 保护功能 | 过载、缺相、短路、过热、干转、堵转保护，全部带报警输出 |
| 远程与上位 | 以太网 / 4G 上传，支持中控室上位机或云平台查看与远程设定 |
| 单站基础方案 | 格栅 + 提升泵 + 曝气风机 + 回流泵的就地控制，含液位自动控制 |
|---|---|
| DO 联动变频曝气 | 在线溶解氧仪信号进 PLC，PID 调节变频风机转速，按需供氧 |
| 多风机轮换方案 | 多台罗茨风机按运行时间轮换，故障自动切换备用风机 |
| 成套集中控制 | 主控柜 + 现场就地箱的分布式结构，主控柜集中显示与操作 |
| 远程监控方案 | 液位、DO、流量与设备状态上传中控室或云平台，支持远程启停 |
| 提标改造方案 | 老站加装在线仪表与 PLC，实现曝气精确控制，降低药耗与电耗 |
| 参照标准 | GB/T 7251.1 / IEC 61439-1（成套）；GB/T 5226.1（机械电气安全） |
|---|---|
| 电气间隙与爬电距离 | 符合污染等级 3、过电压类别 III 要求 |
| 绝缘电阻 | ≥1 MΩ（500V 兆欧表） |
| 工频耐压 | 主回路 2500V / 1 min，控制回路 1500V / 1 min |
| 逻辑验证 | 出厂前按工艺流程逐步模拟：液位起泵、DO 调频、故障切换、顺序停机 |
| 出厂试验（逐台） | 回路检查、绝缘与耐压、PLC 程序联调、仪表信号校验、带载试运行 |
| 随货文件 | 电气原理图、端子接线表、I/O 点表、仪表量程与设定值表、BOM、试验报告 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
按需供氧而不是一直吹
在线溶解氧仪的读数直接决定风机转速。曝气过度既是白花的电费，也可能影响脱氮效果 —— 溶氧不是越高越好。
风机不一台吹到底
多台罗茨风机按运行时间轮换，主机、皮带、油封磨损更均匀，备用机也保持随时可用。
整套流程一个按钮
格栅、提升泵、风机、回流泵、脱水机的启停顺序锁在程序里，停机逆序执行。人工操作最容易错的就是顺序。
仪表信号单独走
DO、pH 这类弱信号走独立线槽、屏蔽层单端接地。信号线跟动力线捆在一起，读数漂了整条控制逻辑都跟着错。
柜体先按腐蚀环境选
污水站常年有硫化氢等腐蚀性气体。柜体加强涂层或不锈钢，格兰头密封朝下，元件寿命差别很大。
出厂前把流程走一遍
用信号模拟液位与溶氧变化，把起泵、调频、切换、顺序停机逐项动作一遍。到了现场只要接好线就能试运行。
实拍与柜体结构

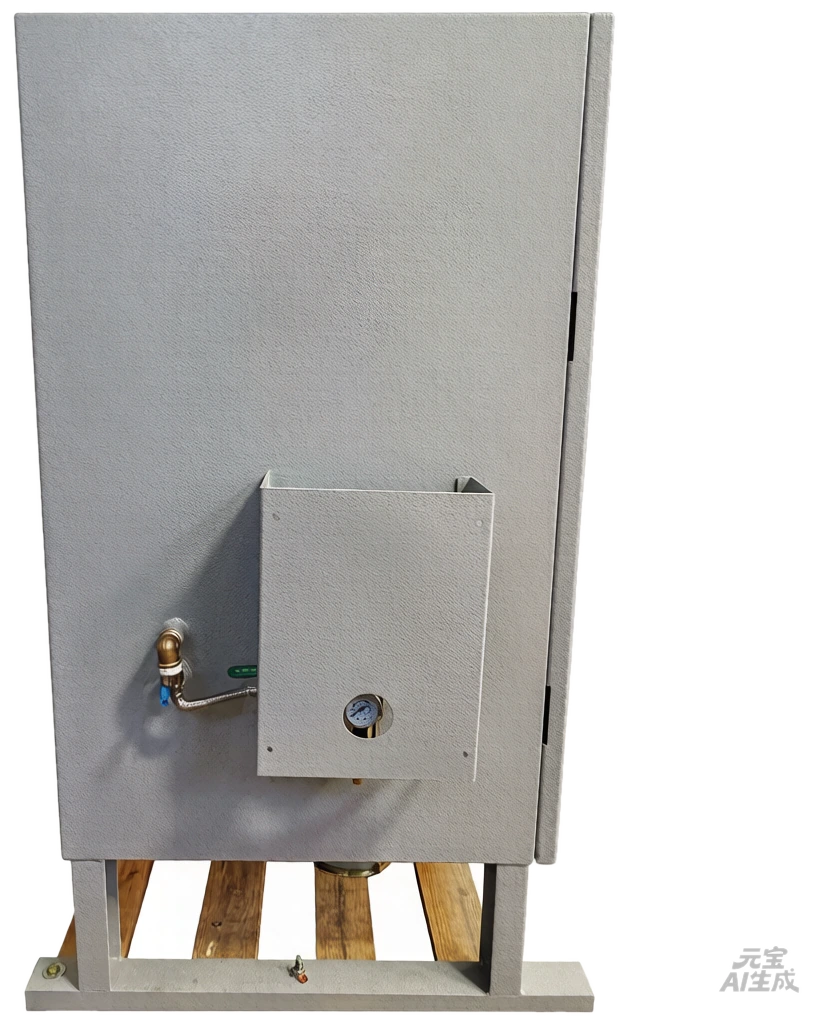

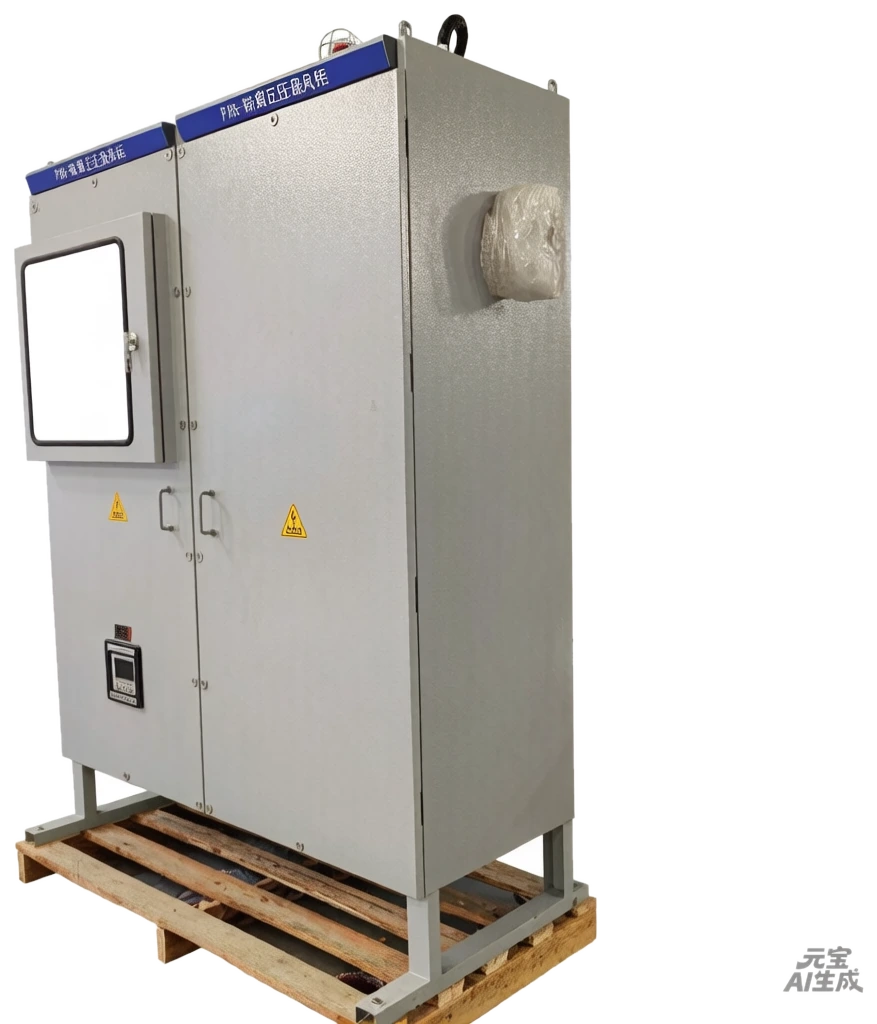

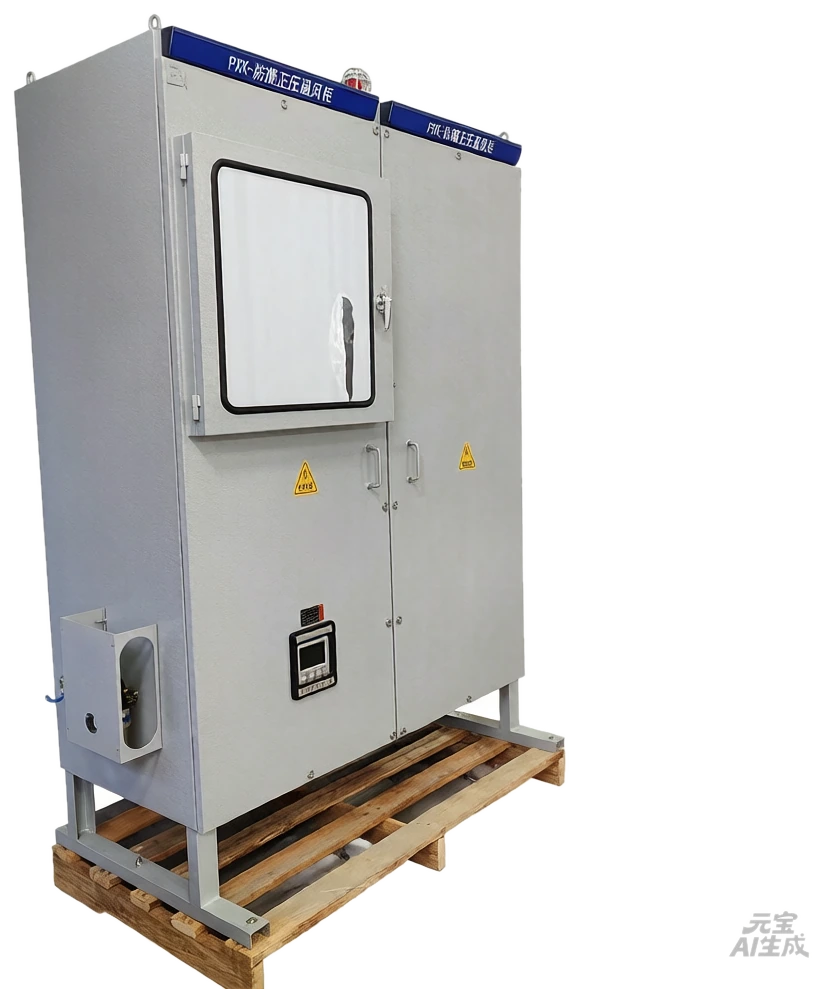

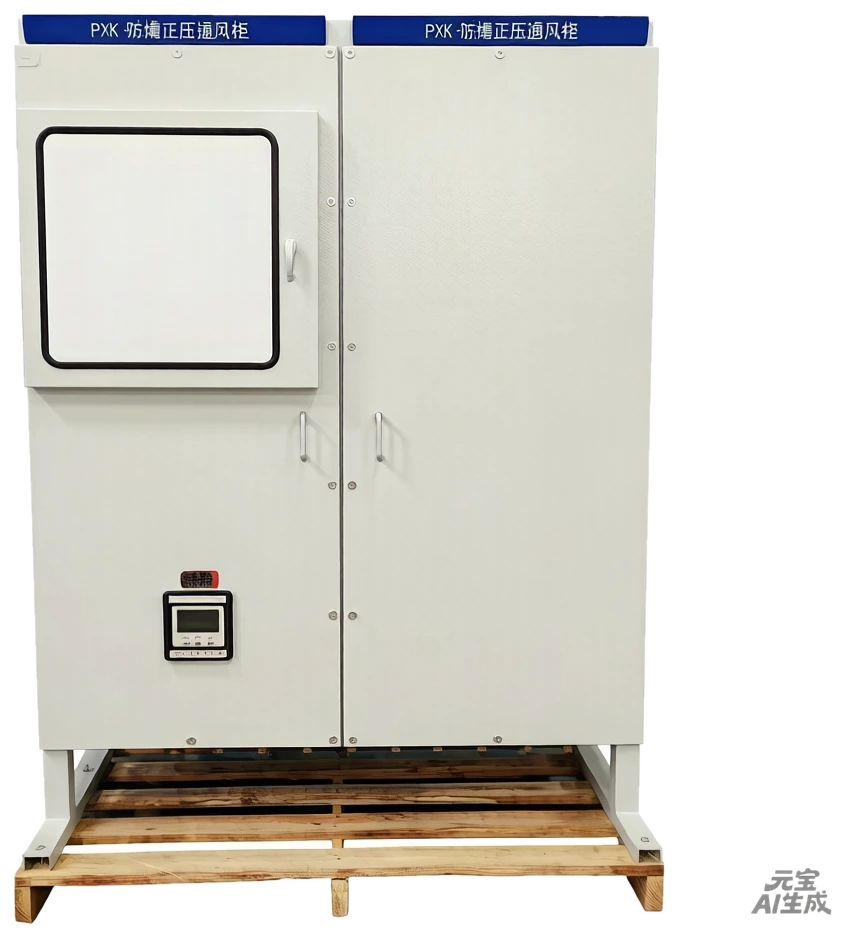

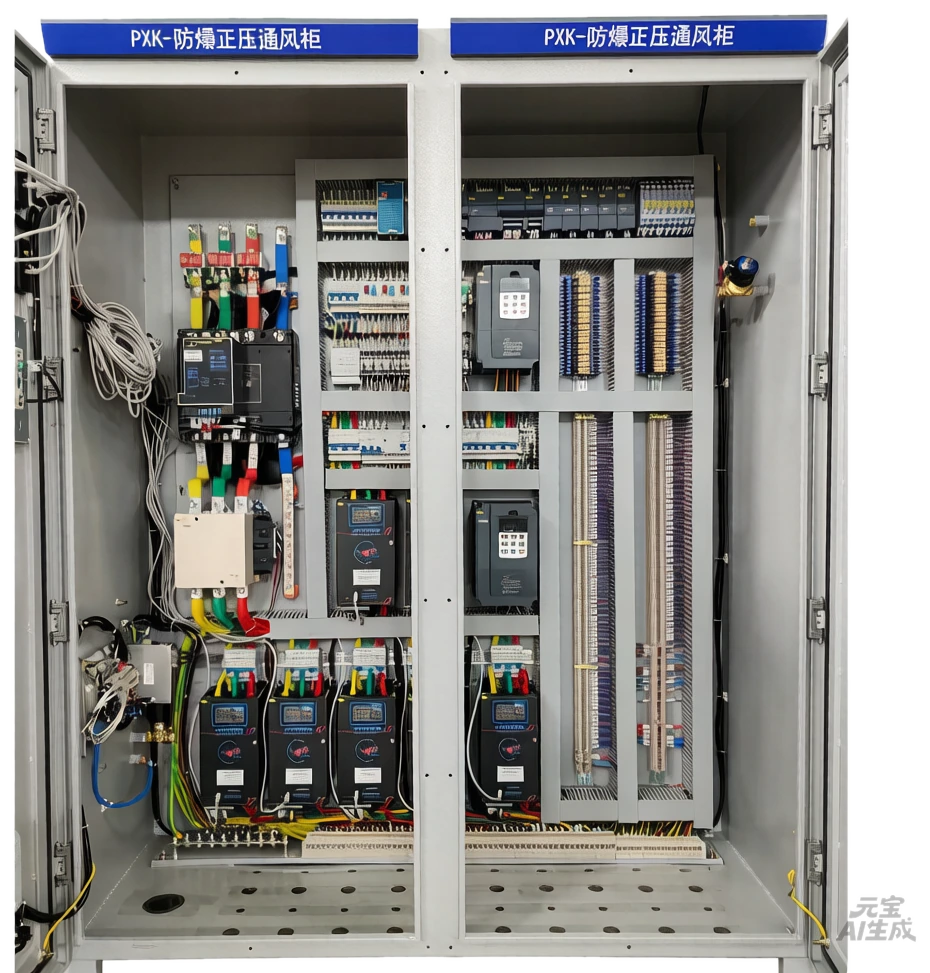

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
市政污水处理厂
格栅、提升、曝气、回流、脱水的成套电气控制。
工业废水处理站
化工、印染、食品、电镀废水的处理设施控制。
农村与乡镇污水站
小型一体化处理设备的控制柜与远程监控。
中水回用系统
回用水泵、过滤与消毒环节的控制与联锁。
雨水调蓄与提升
调蓄池、雨水泵站的液位控制与远程报警。
老站提标改造
加装在线仪表与 PLC，实现曝气精确控制与远程监控。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
曝气控制真的能省电吗？
能，前提是有连续的水量与浓度变化。定频风机一直满速运行，进水浓度低的时候就是白吹；按溶解氧调频后，风机转速随需氧量下降，轴功率按转速的三次方下降，节电幅度通常比变频器本身的价格高不少。具体能省多少要看水质波动规律。
一定要在线溶解氧仪吗？
做精确控制需要。没有在线仪表时，退一步的做法是分时段设定风机转速或用时间程序控制，能省一部分，但跟不上水质变化。预算有限的话建议至少装一套 DO 仪在好氧池末端，作为调节依据。
罗茨风机能用变频调吗？
可以，但要按风机的允许转速范围设定上下限，并注意低速时风机的润滑与冷却方式（部分罗茨风机靠自带油泵或飞溅润滑，转速太低会影响润滑）。选型时我们会和你的风机厂家参数对齐。
柜子放在污水站里会腐蚀吗？
会，程度看环境。硫化氢、湿度、氯气对柜体和元件都有影响。我们按环境给建议：一般做加强涂层柜体加防凝露加热，腐蚀明显的用不锈钢柜体，格兰头密封朝下，尽量把柜体装在通风的控制室内。
能远程监控吗？
可以。液位、DO、流量、设备运行状态与故障都能上传，支持以太网接入中控室，偏远站点可以用 4G。看到异常可以远程启停或调整参数，也能做历史曲线记录，便于判断工艺变化。
旧站改造，原有设备能保留吗？
多数可以。格栅、泵、风机这些机械设备一般继续用，更换控制柜并加装在线仪表即可。改造前把现有系统图、设备清单和工艺流程发过来，我们做改造方案与停电切换安排建议。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
污水站电费降不下来，或者要上远程？
把处理规模、工艺流程、现有设备清单发过来，免费出控制方案与节电测算 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
