户外配电箱
- 防护：IP65 / IP66 防水防尘，门缝密封条 + 格兰头进出线
- 防雨：箱顶带坡度不积水，底部抬高，户外耐候漆
- 防凝露：箱内加热器或防凝露处理，防昼夜温差结露
- 材质：碳钢（户外耐候喷涂）或不锈钢 304/316L 可选
- 试验：逐台密封检查 + 淋雨验证，通电功能试验
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 箱型 | 户外落地式 / 壁挂式配电箱，单门 / 双门 |
|---|---|
| 材质 | 冷轧碳钢（户外耐候喷涂）/ 不锈钢 304 / 316L |
| 标准尺寸 | 壁挂 400×500×250 至 800×1000×300 mm；落地 600×400×1200 至 1000×600×1800 mm，可非标 |
| 箱体结构 | 钢板折弯焊接 + 加强筋，箱顶带坡度，底部抬高或带安装底座 |
| 表面处理 | 除油除锈磷化 → 户外耐候喷涂（碳钢）/ 不锈钢本色，耐候耐盐雾 |
| 防护等级 | IP65 / IP66（门缝密封 + 格兰头 + 铰链密封） |
| 防雨防凝露 | 箱顶坡度不积水 + 底部抬高 + 箱内加热器防凝露 |
| 门与锁 | 多点门锁，可选户外专用锁具与防撬设计 |
| 用途 | 户外配电 / 控制 / 计量 / 混合，按图纸配置 |
|---|---|
| 额定电压 | AC 380V / 400V 或 DC，按用途定 |
| 元件配置 | 断路器、接触器、继电器、PLC、计量表等按图装配 |
| 散热 | 户外箱密闭散热考虑，必要时加通风或散热设计 |
| 接地 | 接地端子 + 接地母排，接地连续性检测 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 路灯控制箱 | 道路照明回路控制，含光控 / 时控 |
|---|---|
| 泵站配电箱 | 泵站水泵、风机的户外配电控制 |
| 工地临时用电箱 | 工地临时配电，防雨防尘 |
| 计量箱 | 户外计量箱，防窃电防雨 |
| 景观与广场配电 | 景观照明、喷泉、广场配电 |
| 户外设备控制箱 | 户外设备就地控制，按钮指示灯上箱门 |
| 参照标准 | GB/T 7251.1 / IEC 61439-1（成套）；GB/T 7251.3（配电箱） |
|---|---|
| 防护等级 | GB 4208 / IEC 60529，IP65 / IP66 |
| 淋雨试验 | 按防护等级做淋雨 / 喷水验证 |
| 绝缘电阻 | ≥1 MΩ（500V 兆欧表） |
| 工频耐压 | 主回路 2500V / 1 min，控制回路 1500V / 1 min |
| 出厂试验 | 密封检查、淋雨验证、回路检查、绝缘耐压、接地连续性、通电功能 |
| 随货文件 | 电气原理图、元件清单、含品牌型号的 BOM、试验报告、出厂照片 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
箱顶坡度不积水
箱顶做坡度，水往下流不停留。平顶箱一场大雨就积水，时间一长密封失效进水。
底部抬离地面
箱体底部抬高或加底座，离地 200–300 mm。地面潮气、积水、飞溅都不直接泡到箱底。
门缝格兰头全密封
门缝密封条 + 进出线格兰头，IP65/66 才做得实。户外箱的进水点，绝大多数在门缝和进线口。
箱内防凝露加热
昼夜温差大的户外环境，箱内装防凝露加热器。凝露比雨水更难防，它是从空气里结出来的。
户外耐候喷涂
碳钢箱用户外耐候漆，耐日晒雨淋不褪色不粉化。普通室内喷涂到户外一两年就起皮。
淋雨试验过一遍
出厂前按防护等级做淋雨 / 喷水验证，不是标个 IP 就完事。
实拍与柜体结构

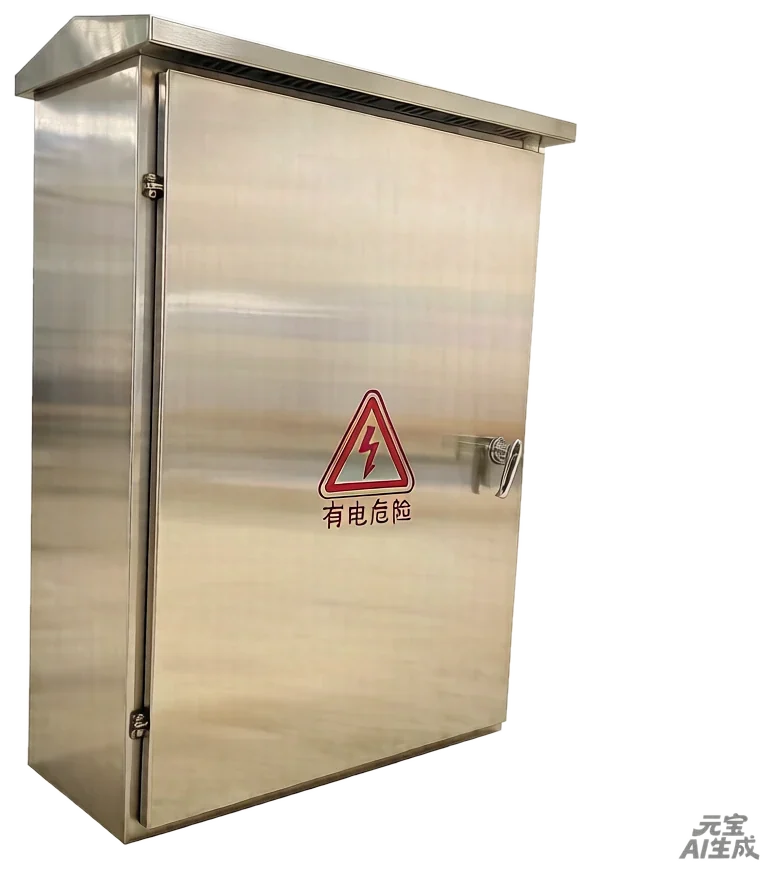

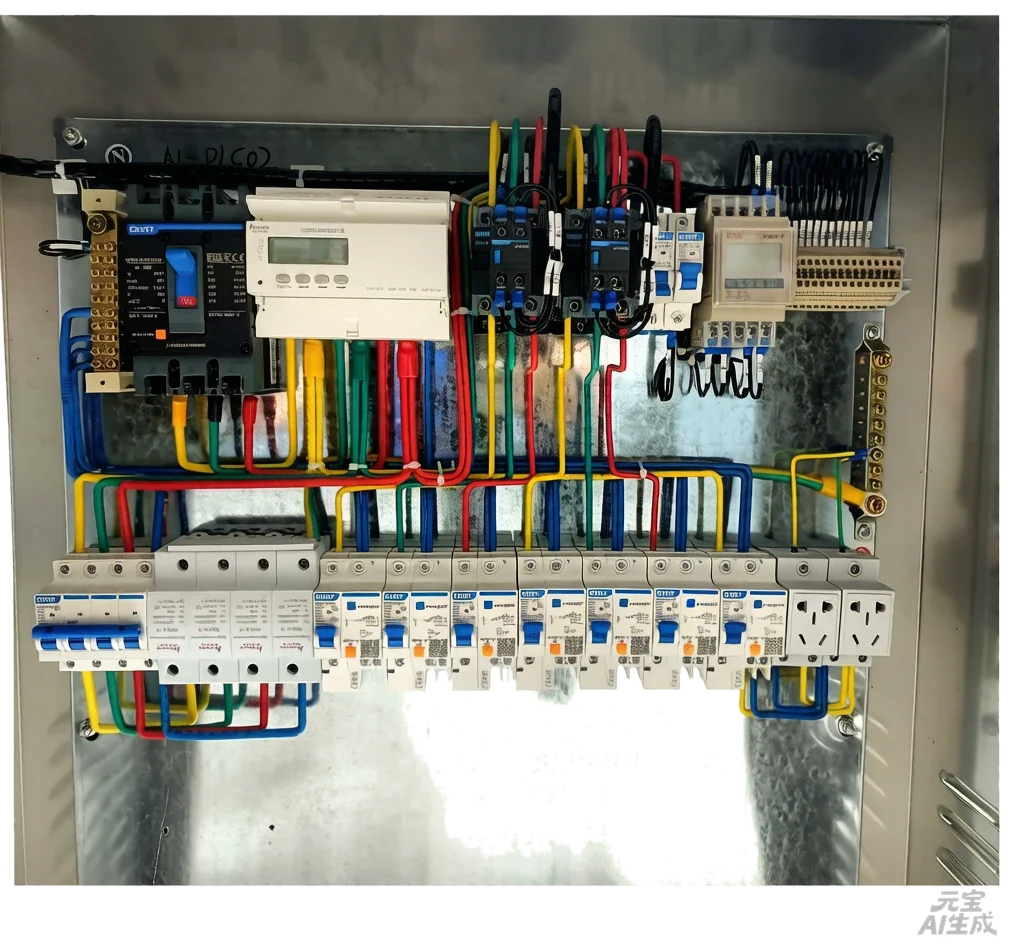

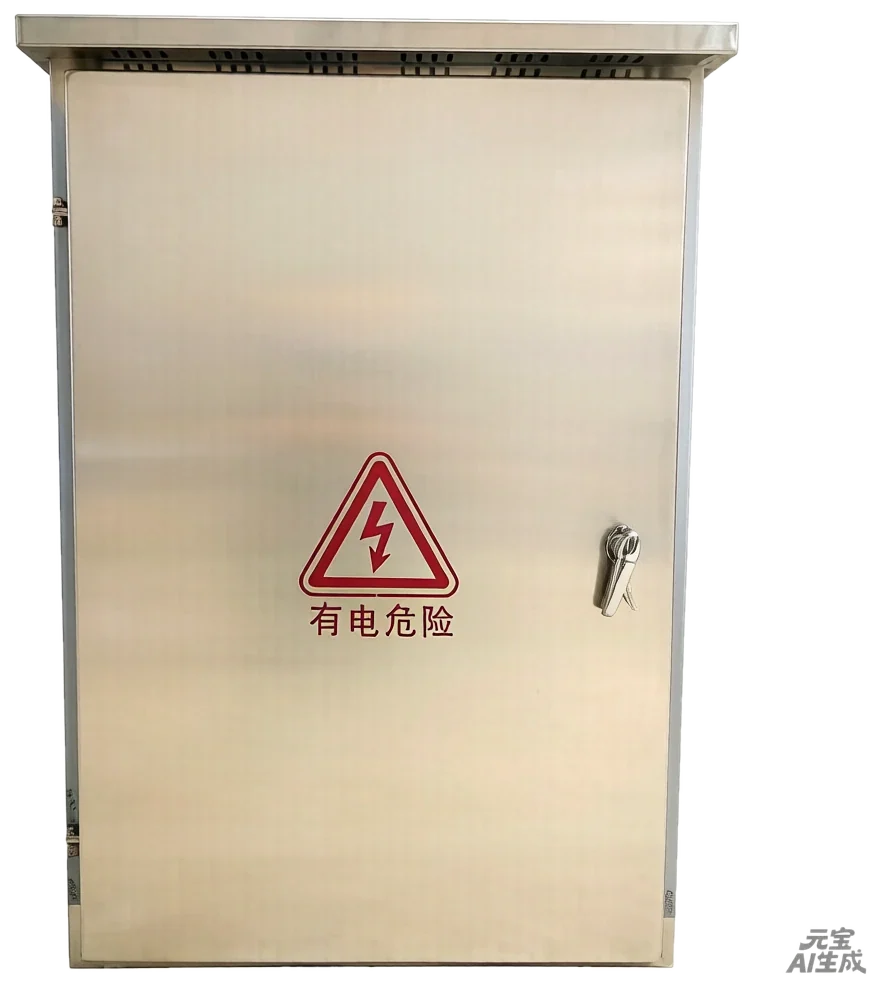

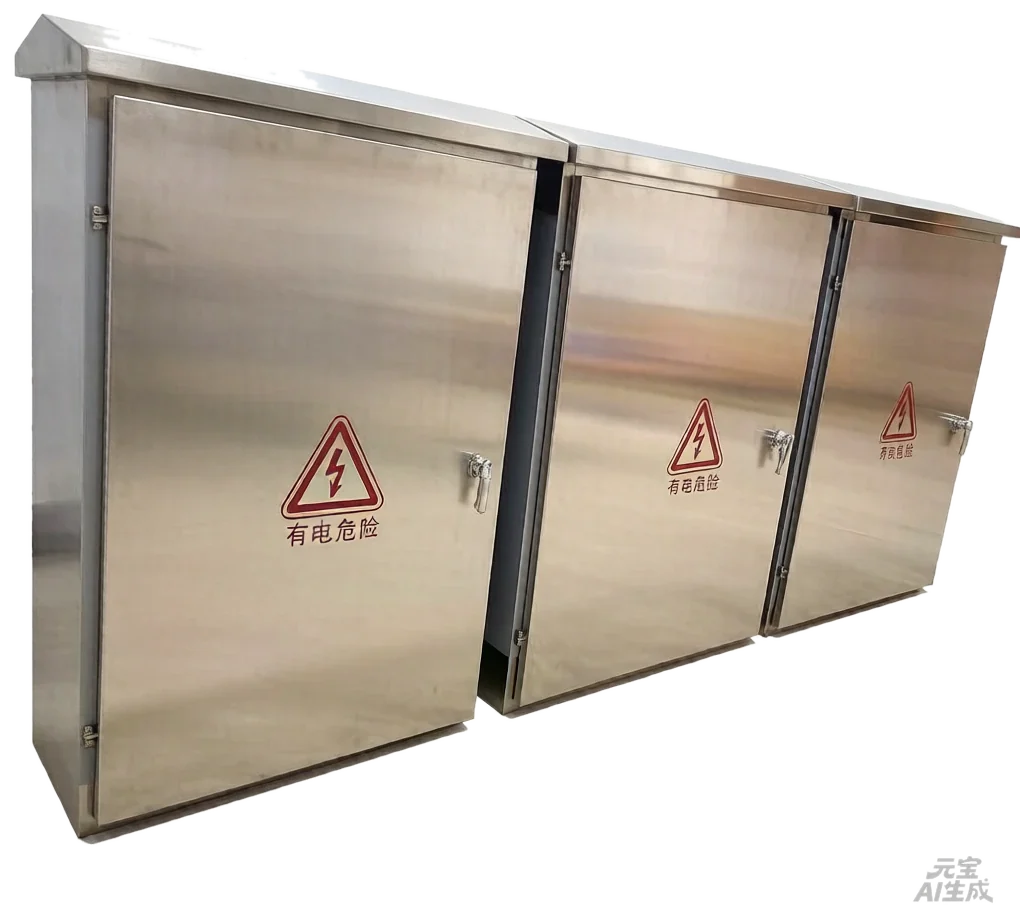

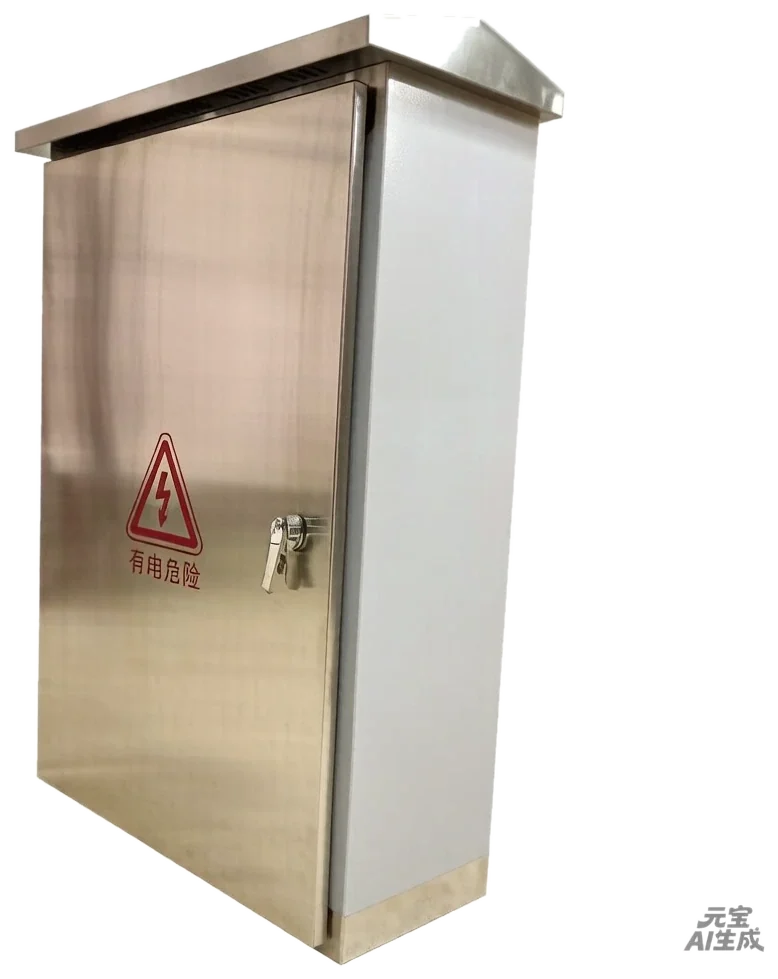

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
道路与路灯
路灯、交通设施的配电控制。
泵站与排涝
户外泵站、排涝站的配电。
工地与临时用电
工地临时配电箱，防雨防尘。
景观与广场
景观照明、喷泉、广场配电。
充电桩配套
充电桩的户外配电箱。
户外设备控制
户外设备就地控制箱。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
IP65 和 IP66 有什么区别？
都防水防尘，IP66 比 IP65 的防水等级更高，能承受更强的喷水。简单记：IP65 防低压喷水，IP66 防强力喷水。普通户外雨淋 IP65 够，海边、强冲刷环境建议 IP66。
户外箱会凝露吗？怎么防？
会，昼夜温差大时箱内空气结露。我们通过箱内加热器或防凝露处理来防，必要时做通风设计平衡温湿度。凝露是户外箱故障的隐性原因，比进水更难察觉。
碳钢和不锈钢怎么选？
普通户外环境碳钢（户外耐候喷涂）性价比高；沿海、化工、潮湿腐蚀环境选不锈钢。预算允许、环境恶劣的，一步到位不锈钢更省心。
底部要抬高吗？
建议抬高。离地 200–300 mm，避免地面潮气和积水泡箱底。落地带底座的方案最好，壁挂的尽量选高位安装。
能做路灯控制吗？
能。户外配电箱配光控、时控，做道路照明的回路控制。把控制方式和回路数发过来，我们配方案。
报价需要提供什么？
材质、防护等级、安装方式、用途与控制方式、回路数、使用环境。有图纸最好，没有按用途与回路数出方案。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
雨淋日晒里要可靠？把密封细节做扎实
把用途、防护等级与回路数发过来，免费出户外箱方案 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
