风机控制柜
- 起动方式：直接起动、星三角降压、自耦降压、软启动、变频调速、双速变极（按功率与风量要求选）
- 双速控制：变极双速风机的高低速切换与延时保护，避免直接反接切换
- 联动联锁：与风阀、防火阀、前后级设备的顺序启停联锁，含阀位反馈确认
- 保护：过载、缺相、短路、过热、堵转保护；风压差与滤网差压监测可选
- 多台控制：多台风机顺序启停与轮换，避免同时启动对电网造成冲击
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | 落地式风机控制柜 / 壁挂式风机控制箱，单台或多台一柜 |
|---|---|
| 标准尺寸（宽×深×高） | 600×600×1600 / 800×600×1800 / 1000×600×2000 mm，按功率与台数选 |
| 柜体结构 | 2.0 mm 冷轧碳钢折弯焊接 + 加强筋，静电粉末喷涂 |
| 表面处理 | 除油 → 除锈 → 磷化 → 静电粉末喷涂 60–80 μm，200℃ 烘烤 30 分钟 |
| 防护等级 | IP54 标配 / IP55 / IP65 可选（屋面、室外安装建议 IP65 或加防雨罩） |
| 散热 | 柜顶排风 + 柜底进风带过滤网；变频方案按变频器热量单独核算 |
| 安装方式 | 落地或壁挂，柜前留 ≥800 mm 检修通道 |
| 进出线 | 底部电缆进线带格兰板，屋面安装时格兰头朝下并做密封 |
| 适配功率 | 0.75–250 kW，按功率档选择起动方式 |
|---|---|
| 起动方式 | 直接起动（≤7.5 kW）、星三角降压（11–75 kW）、自耦降压（37–160 kW）、软启动、变频调速 |
| 双速控制 | 变极双速风机高 / 低速切换，含切换延时与联锁，避免直接反接损坏电机 |
| 联动联锁 | 与风阀、防火阀、空调机组、前后级工艺设备的顺序启停与阀位反馈确认 |
| 多台控制 | 多台风机顺序启停与自动轮换，避免同时起动造成电压跌落 |
| 保护功能 | 过载、缺相、短路、过热、堵转保护；可选风压差开关与滤网差压报警 |
| 控制接口 | 就地 / 远程转换，接受 PLC 或楼宇自控（BA）的启停与状态查询信号 |
| 信号输出 | 运行、故障、手自动状态无源接点输出至控制室 |
| 单台星三角起动 | 大功率风机的常规起动方案，起动电流降至约 1/3，结构简单可靠 |
|---|---|
| 双速风机方案 | 按需切换高低速，低速用于平时通风、高速用于事故排风或工艺需求 |
| 变频调速方案 | 按风压、温度或 CO 浓度信号连续调节风量，节能效果明显 |
| 一用一备风机 | 两台风机主备运行，按运行时间轮换，故障自动切换 |
| 多台顺序启停 | 多台风机按设定间隔顺序启动、逆序停止，减小对电网的冲击 |
| 与风阀联动方案 | 先开阀位确认再启动风机，停机时先停风机再关阀，含阀位异常报警 |
| 参照标准 | GB/T 7251.1 / IEC 61439-1（成套）；GB/T 5226.1（机械电气安全） |
|---|---|
| 电气间隙与爬电距离 | 符合污染等级 3、过电压类别 III 要求 |
| 绝缘电阻 | ≥1 MΩ（500V 兆欧表） |
| 工频耐压 | 主回路 2500V / 1 min，控制回路 1500V / 1 min |
| 时序验证 | 星三角转换、双速切换、多台顺序启停的时序在出厂前实测记录，避免切换冲击 |
| 出厂试验（逐台） | 回路检查、绝缘与耐压、起停操作、联动信号动作、保护动作、带载试运行 |
| 随货文件 | 电气原理图、端子接线表、时序说明、BOM、试验报告、出厂照片 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
星三角把起动电流压下来
星三角起动把起动电流降到全压起动的约 1/3，代价是起动转矩同样降低。风机是平方转矩负载，正好合适 —— 但不能套用到重载设备上。
星三角转换留间隔
星→三角转换之间留足够延时（按风机惯量设定），转换太早会因为反电动势造成电流冲击。这个时间出厂前实测标定。
顺序锁死
启动顺序是“开阀 → 确认阀位 → 启风机”，停机反序。风阀没开就启风机，风机会在憋压状态下过载。
双速切换不硬碰
双速风机切换时先断开原速度回路、等电机转速降下来再投入另一档，避免反接制动造成大电流与机械冲击。
多台不同时启动
多台风机按设定间隔顺序启动。同时合闸对变压器的冲击是叠加的，供电容量小的场合尤其明显。
时序记录随柜交付
星三角转换、双速切换、顺序启停的时序在出厂时实测并记录。现场调试时照着参数输，不用反复试。
实拍与柜体结构

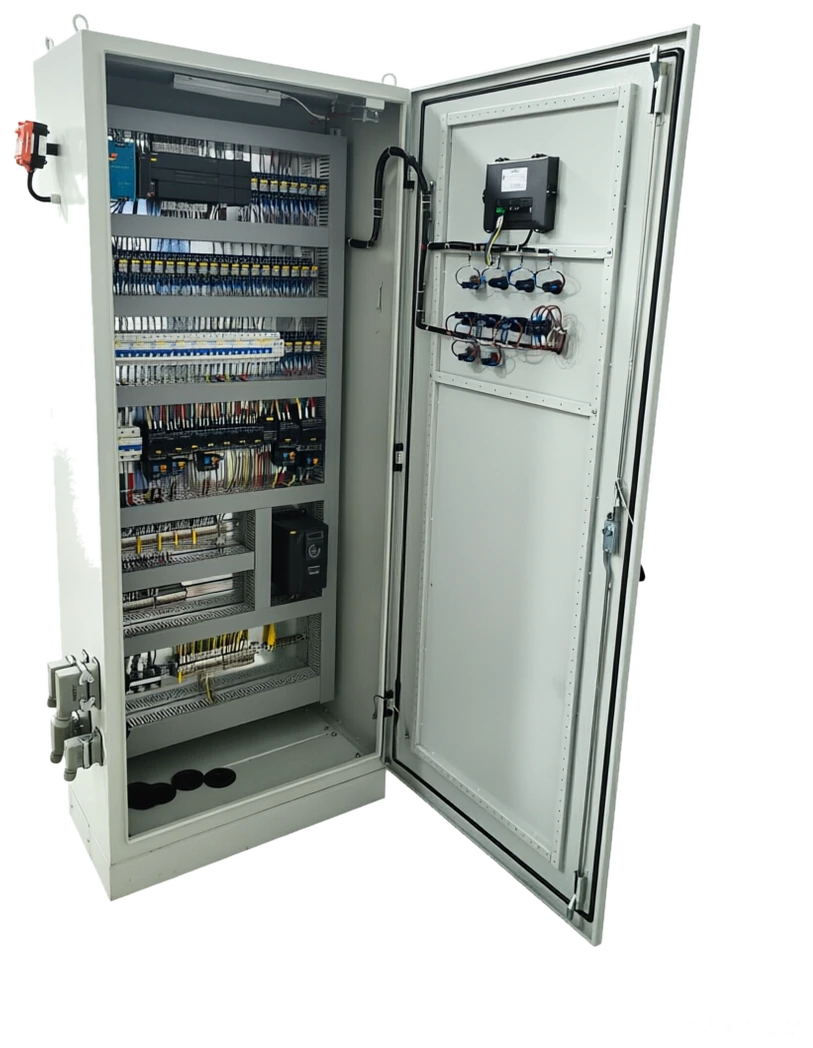

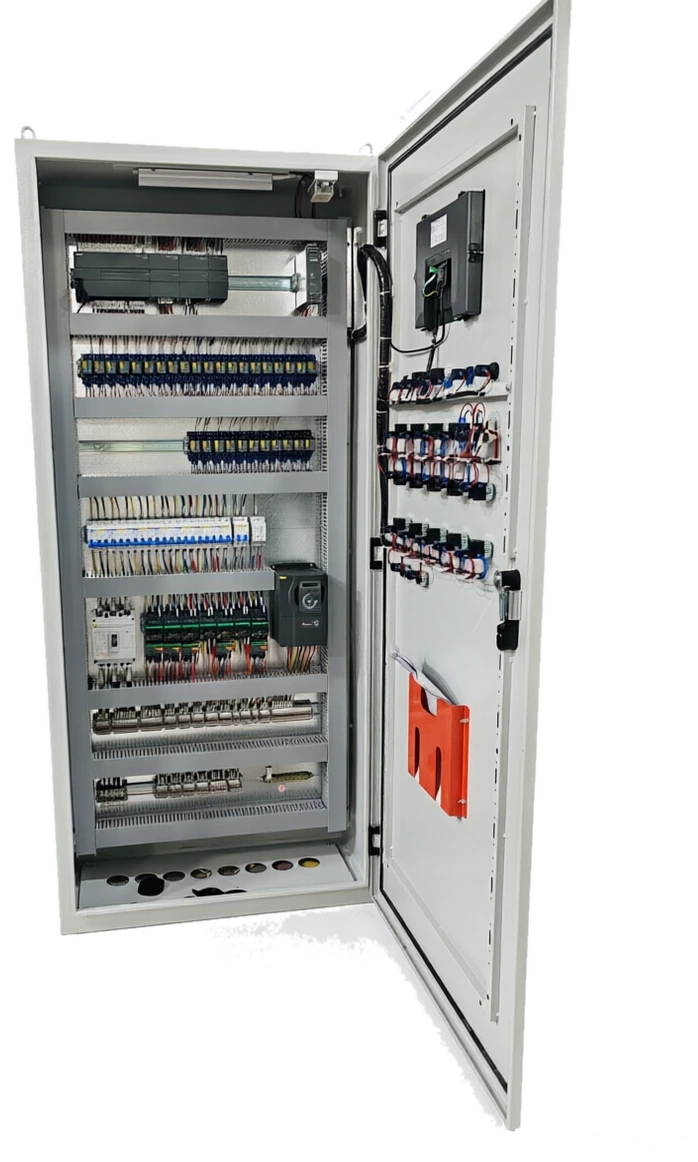

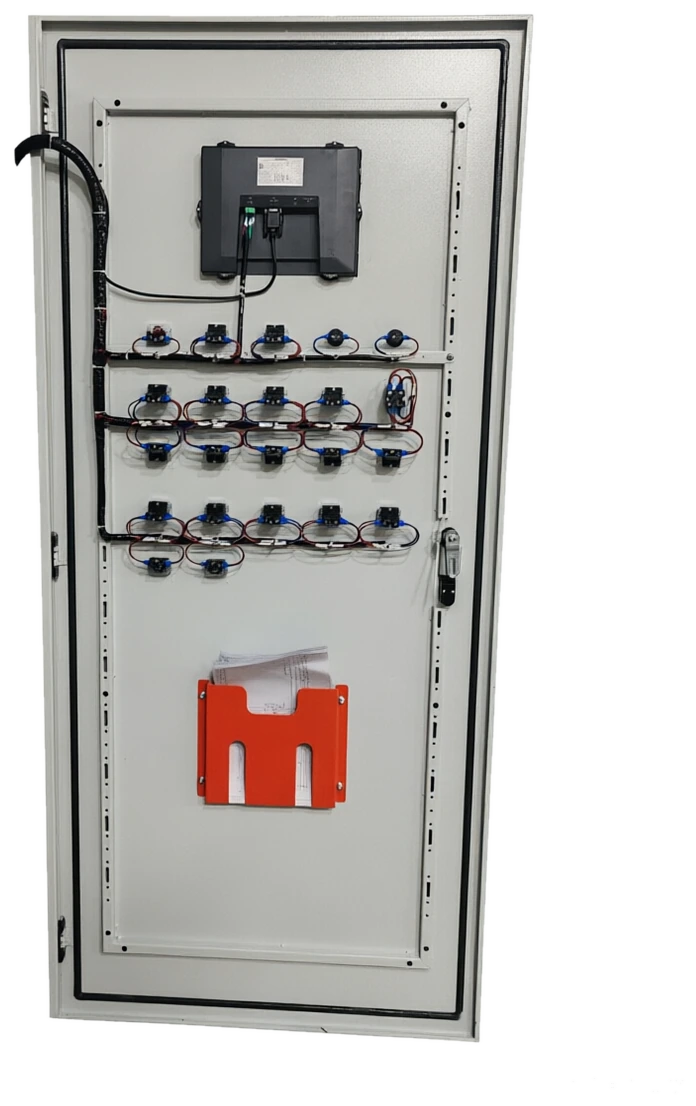

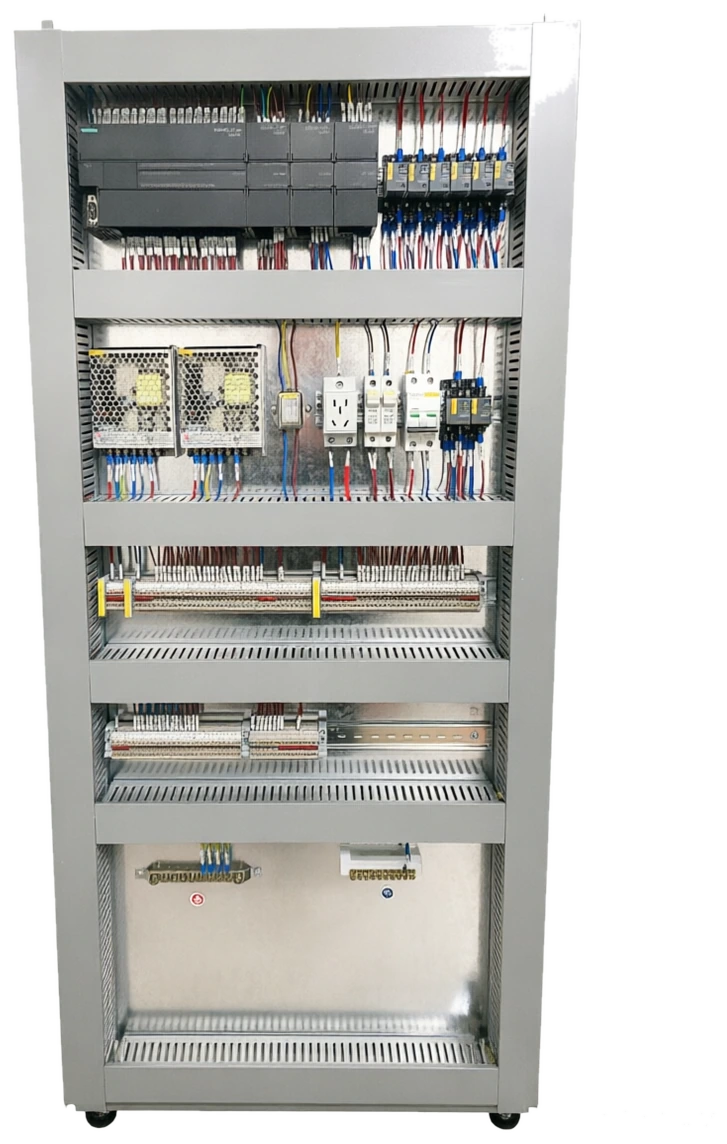

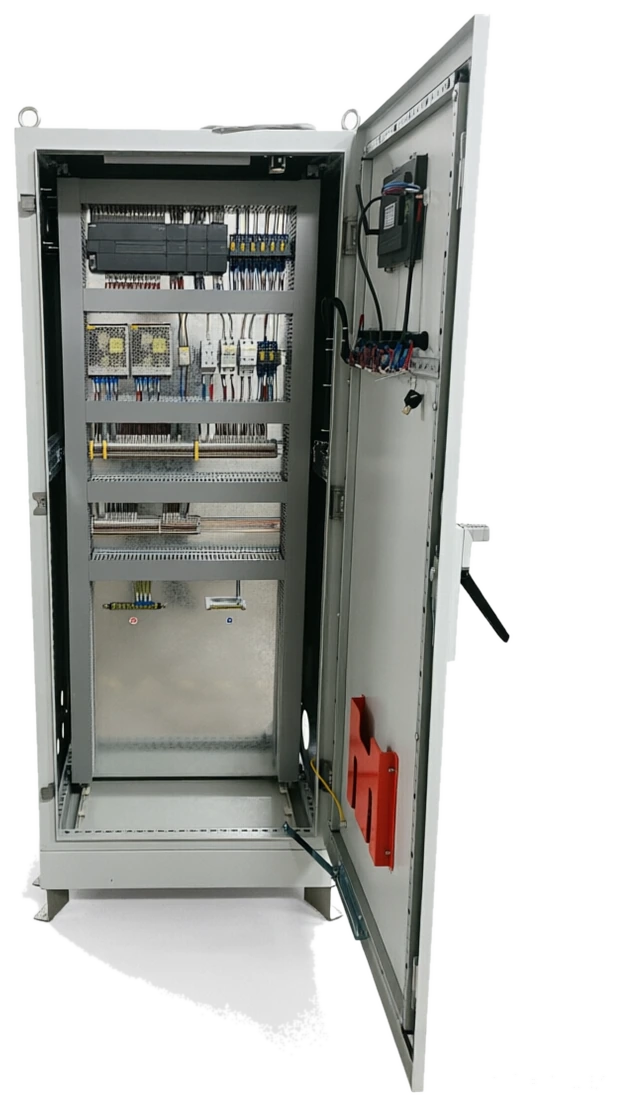

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
车间通风与除尘
车间送排风、除尘风机、工艺排风的起停控制。
商业与公共建筑通风
楼宇送排风、车库通风与楼宇自控接口。
空调机组与新风
空调箱风机、新风机组与风阀的联动控制。
锅炉与窑炉配套
引风机、鼓风机的顺序启停与联锁保护。
隧道与地下管廊
射流风机、轴流风机的分区控制与远程联动。
矿山与重机通风
井下与设备间通风机的一用一备与轮换。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
风机该用星三角还是变频？
只看起停、风量不需要调节，星三角最经济；风量要随工况变化（按温度、风压、CO 浓度调），用变频，节电效果通常在 20% 以上。两者也可以并存：新风机用变频、备用/事故风机用星三角。
双速风机怎么控制？
通过接触器组合切换电机的极对数，实现高 / 低速两档。切换时控制回路会先断开原档、等待转速下降再投入另一档，并在两档之间做互锁，防止相间短路。控制面板上一般设就地 / 远程和高速 / 低速选择。
风阀联动是必须的吗？
看工艺要求。风阀在关闭状态下启动风机，风机会在憋压状态下运行，电流升高、噪音加大，长期运行对电机不利。我们默认做“先开阀确认再启风机”的顺序，如果你们的系统里风阀是常开或由别的系统控制，也可以只做信号对接。
多台风机能共用一个柜子吗？
能，但柜体尺寸和进线容量要按总功率设计，多台同时起动时的冲击要核算。台数多的时候建议按区域分柜，或者做顺序启动降低冲击。
屋顶或室外安装要注意什么？
柜体防护等级提到 IP65，进出线格兰头朝下并做密封，柜顶加防雨罩，柜内加防凝露加热器。夏天屋面温度高，还需要核算柜内温升，必要时加风扇或空调。
排烟风机也做吗？
风机控制柜本身按常规工业与建筑通风要求做。如果涉及消防排烟系统，控制柜需要满足相应的消防要求和验收规定，请在询价时说明项目要求，我们按项目要求匹配供货方案。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
风机起动跳闸，还是风量要调？
把风机类型、功率、台数与控制要求发过来，免费出起动方式与联锁方案 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
