工控机/IPC 控制柜
- 结构：19″ 上架机柜，IPC / 显示器 / 交换机 / UPS 分层安装
- 数据：与 PLC 以太网或串口通讯，采集、归档、报表导出
- 供电：UPS 断电保护，安全关机不丢数据
- 散热：前后风道 + 过滤风扇，机柜温升可控
- 元件：研华 / 西门子 IPC，品牌按生态与预算选
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | 19″ 上架网络机柜结构，前视窗门 + 后维护门 |
|---|---|
| 标准尺寸（宽×深×高） | 600×800×1200 / 600×800×1600 / 600×800×2000 mm，可非标 |
| 柜体结构 | 型材框架 + 2.0 mm 冷轧板，静电粉末喷涂 |
| 上架配置 | IPC 4U 位、显示器支臂 / 抽屉、键盘抽、网络 1U 位、UPS 底层 |
| 防护等级 | IP54（机房环境）；粉尘环境升级过滤风道 |
| 散热 | 前后风道 + 过滤风扇，柜内温升目标 ≤15 K |
| 供电 | AC 220V 经 UPS 供 IPC 与网络设备，独立回路保护 |
|---|---|
| IPC 选型 | 研华 / 西门子，无风扇机型优先（粉尘与振动环境） |
| 显示器 | 上架 / 支臂工业显示器 15–22 吋，触摸可选 |
| 通讯 | 与 PLC 以太网（Modbus TCP / S7 / OPC UA）或 RS485 |
| 网络 | 工业交换机（管理型可选），预留调试口 |
| 数据功能 | 采集归档（历史库）、报表、对外接口（数据库 / API） |
| 元件品牌 | 研华 / 西门子 / 正泰等，支持自采寄厂 |
| 采集归档型 | 轮询 PLC 采集 → 历史库 → 班 / 日报表导出 |
|---|---|
| 监控 + HMI 并存型 | IPC 上位监控 + 就地 HMI 双入口 |
| 产线 SCADA 节点型 | 作为 SCADA 子站汇聚本段数据上传 |
| 试验数据记录型 | 高频采集与曲线回放，试验报告自动生成 |
| 老系统扩容型 | 利旧显示器与网络设备，仅换 IPC 与柜体 |
| 成套标准 | GB/T 7251.1 / IEC 61439-1 |
|---|---|
| 上架检查 | 设备重量与导轨 / 托架承重核对，抗震动运输加固 |
| 出厂试验（逐台） | 绝缘电阻、工频耐压、通电 24 h 老化 + 通讯联调 |
| 温升 | 满载老化时柜内温升 ≤15 K（过滤风扇投运） |
| 随货文件 | 原理图、网络拓扑、IP 分配表、BOM、试验报告 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
整机通电老化出厂
整柜通电 24 小时老化，IPC、UPS、网络与通讯全程跑通才出厂，早夭故障拦在厂里。
电源网络信号分开
电源、网络、信号三层分区分槽，动力干扰不进数据线，网络稳定是采数据的命。
每台设备身份可查
IPC、PLC、交换机的 IP 与 MAC 写进随货的 IP 分配表，现场排障不用翻配置。
断电安全关机
UPS 通讯线接 IPC，断电自动触发安全关机流程，采集数据落盘不丢段。
托架导轨双承重
IPC 不只靠导轨，加托架承重；运输加固定绑带，到现场不送修。
热区冷区分离
风道隔板把 UPS 与 IPC 热区分开，各自进出风，柜内温升控在 15 K 内。
实拍与柜体结构

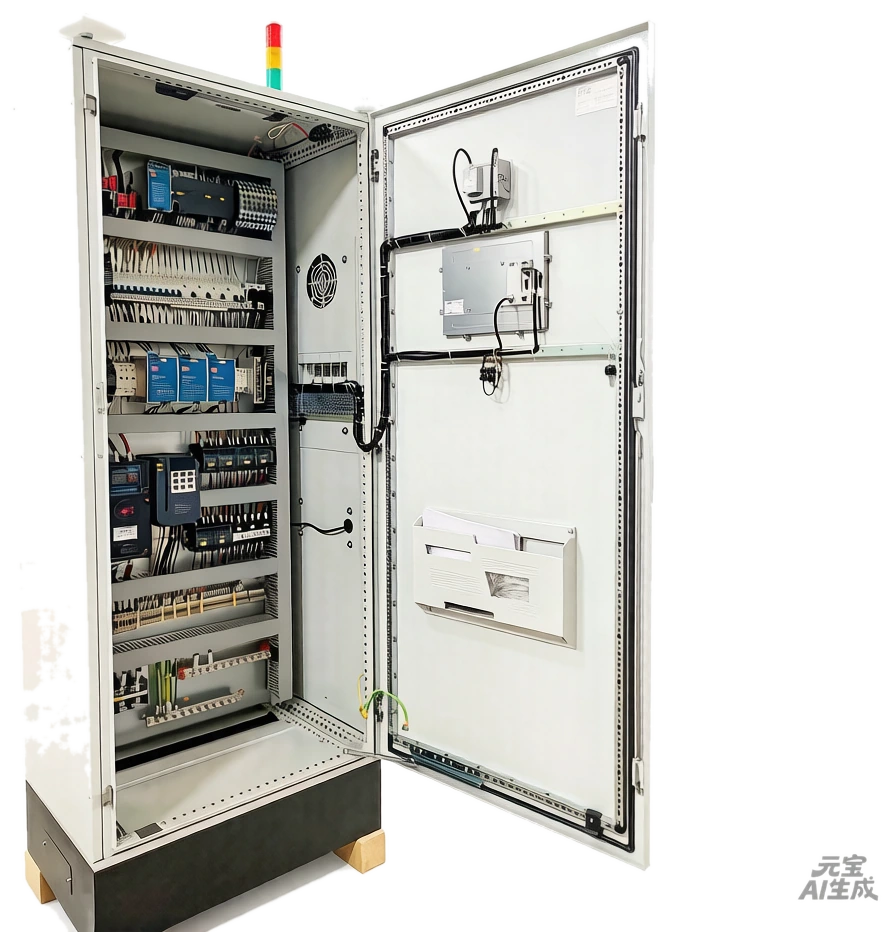

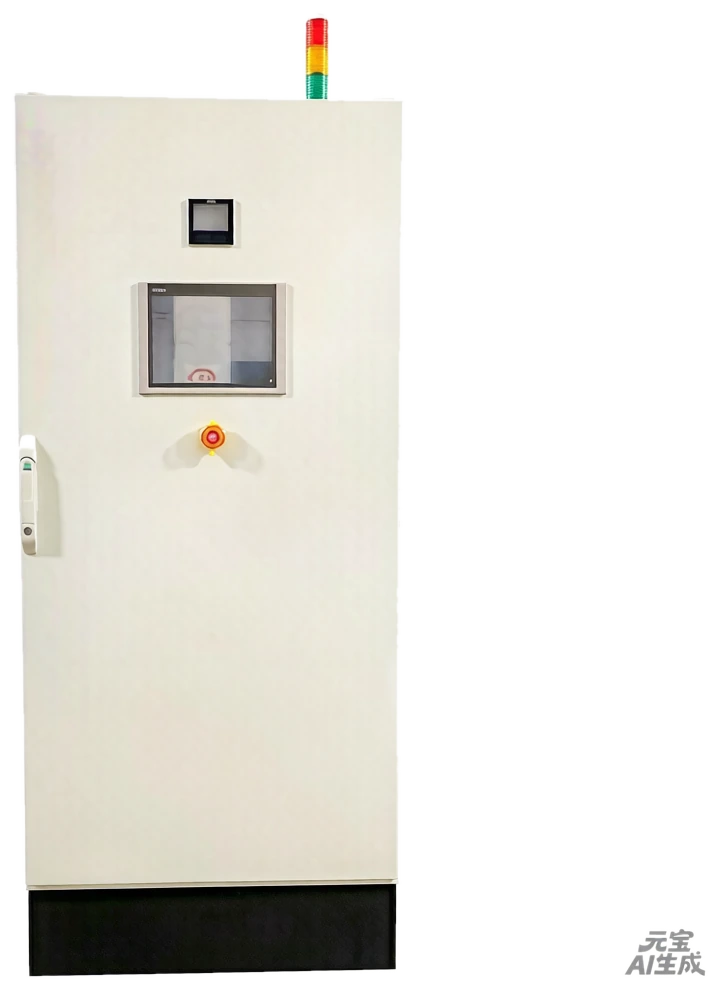

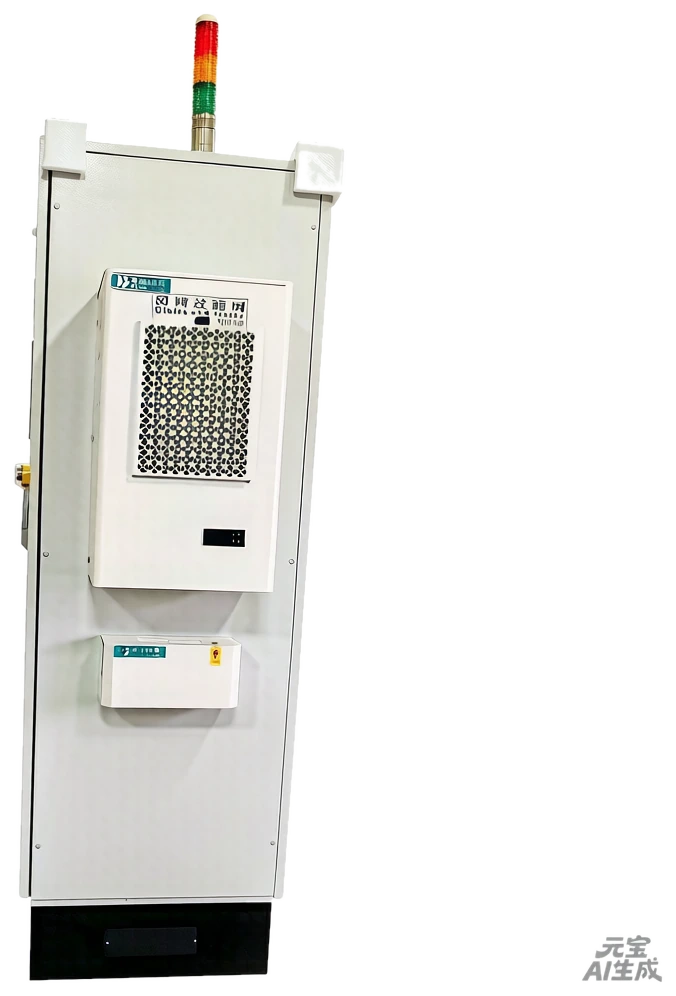

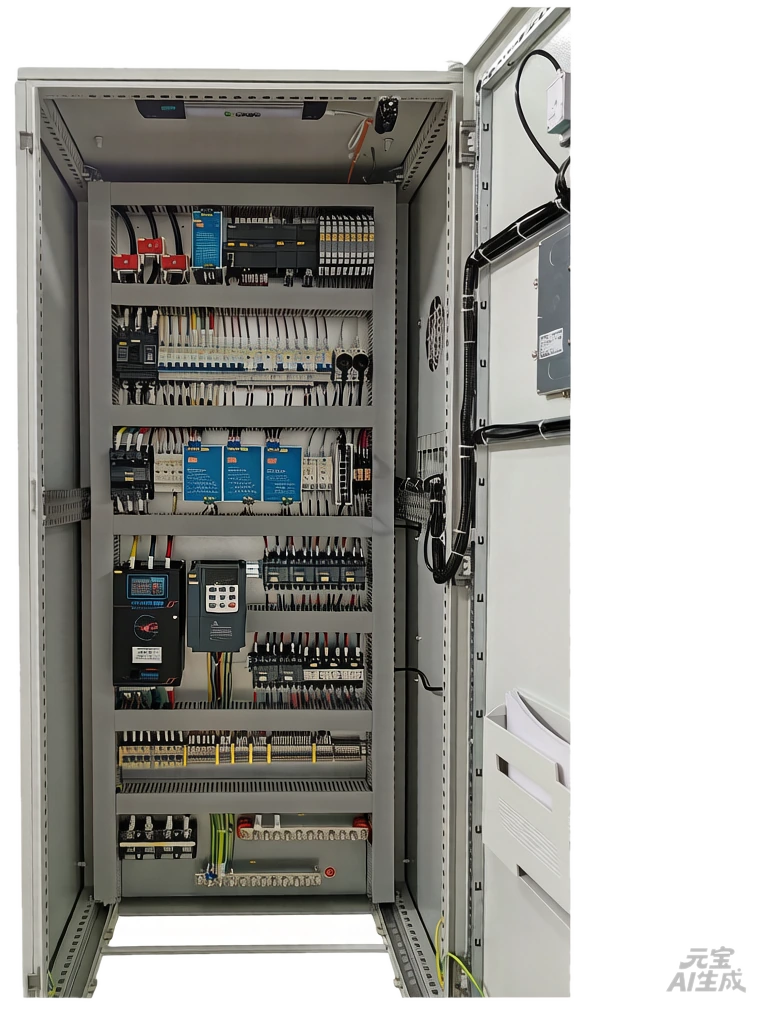

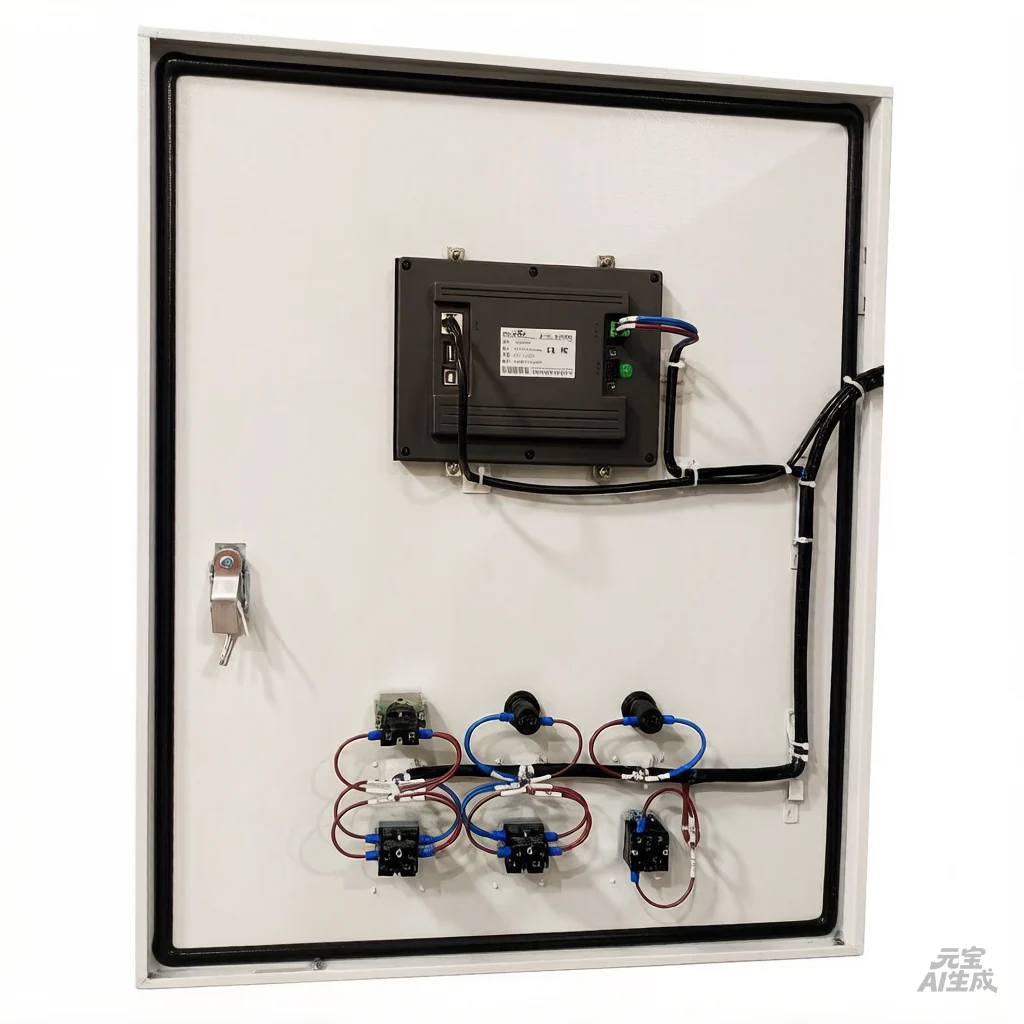

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
产线数据采集
多台 PLC 数据汇聚、归档与报表，管理看数有出处。
车间 SCADA 子站
分段汇聚数据上传中央 SCADA，断网本地缓存。
试验台记录
高频采集、曲线回放与报告生成。
能源计量平台
水电气表计数据采集与能耗报表。
机房与站房监控
环境量与设备状态集中监视，报警推送。
老系统数字化改造
继电 / 独立仪表系统接 IPC 做数据留痕，不动主逻辑。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
工控机和商用电脑差在哪？
抗振结构、宽温器件、长生命周期（5–7 年同型号供货）、工业接口与看门狗。商用机便宜但车间环境下一到两年故障率明显升高，且停机损失远超差价。数据采集场景我们建议无风扇机型，没有风扇就没有第一个坏点。
采集与报表软件你们提供吗？
我们负责到系统就位与通讯打通（采集通道配置、历史库就绪）；业务报表与 SCADA 画面可由软件方实施，也可用轻量组态软件由我们配置基础报表，按需求复杂度谈。
UPS 要配多大？
按 IPC + 显示器 + 网络设备的实际功率核算，常规后备 15–30 分钟足够安全关机；要断电继续运行的按需扩容。功率清单在方案里列明。
PLC 品牌不同能采吗？
主流都行：西门子走 S7 / OPC UA，施耐德 / 三菱 / 汇川走 Modbus 或 OPC，混合工况加网关统一。把 PLC 清单发来，我们给通讯方案与 IP 规划。
能远程调试吗？
可预留 VPN 远程调试口（4G 或网络接入），我们在桐庐就能远程看数据排查，省一趟差旅。安全上只开调试通道，控制权留在现场。
柜子放车间粉尘大怎么办？
选无风扇 IPC + 正压过滤风道 + IP54 柳体，进出风口都走滤棉；更严酷的工况（铸造、木工粉尘）把 IPC 移到机房、车间只留采集模块。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
数据要留痕，先把家安好
PLC 清单与采集需求发来，免费出 IPC 柜配置与通讯方案 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
