不锈钢接线箱 / 分线盒
- 材质：304 不锈钢板 0.8–1.5 mm（牌号按项目可换 316L），不做涂层、靠材质耐蚀
- 工艺：激光下料 + 数控折弯，箱体满焊后打磨，焊缝区酸洗钝化去氧化色
- 密封：门盖整圈发泡密封条，扣搭锁或螺柱均匀压紧；户外型加雨檐与底部进线孔

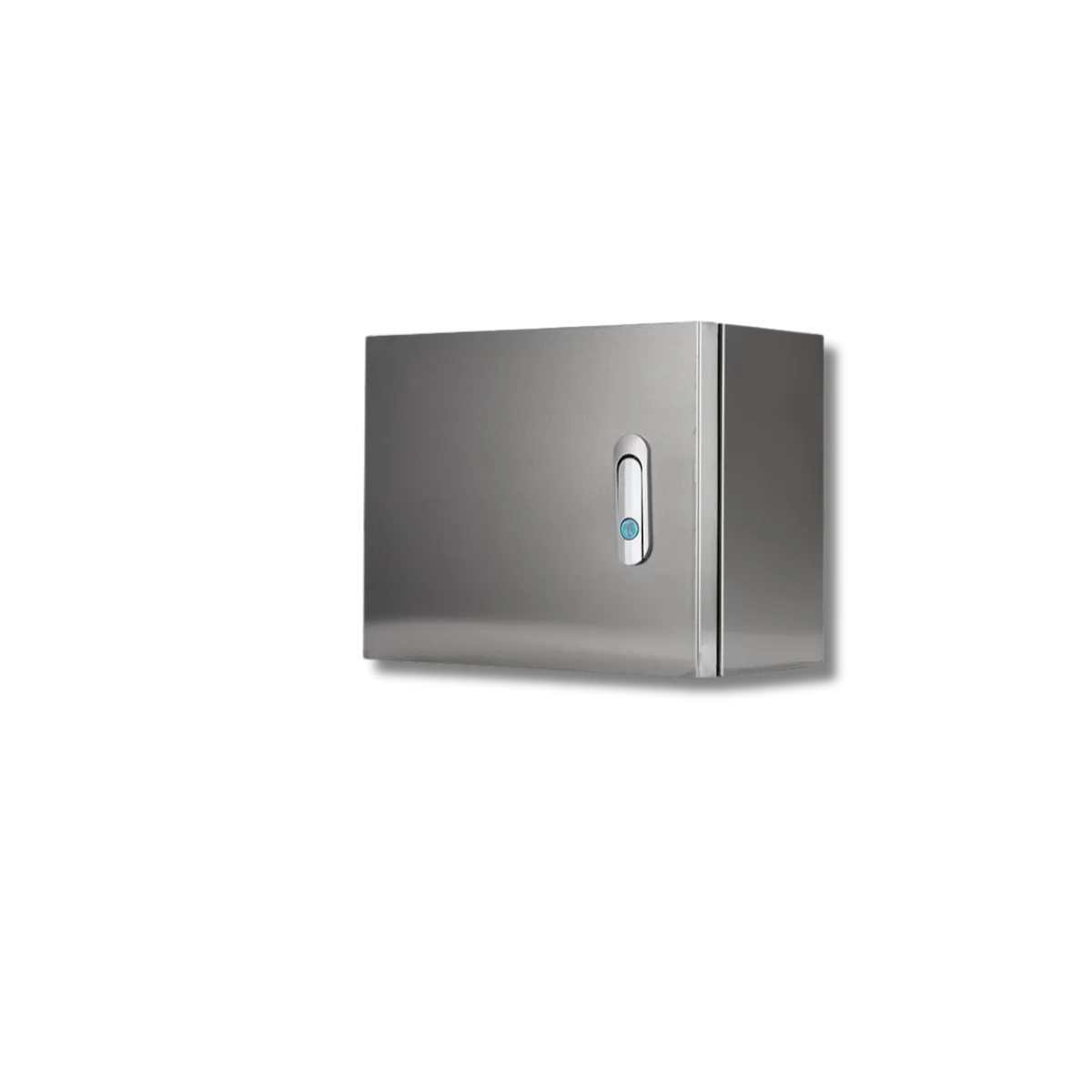

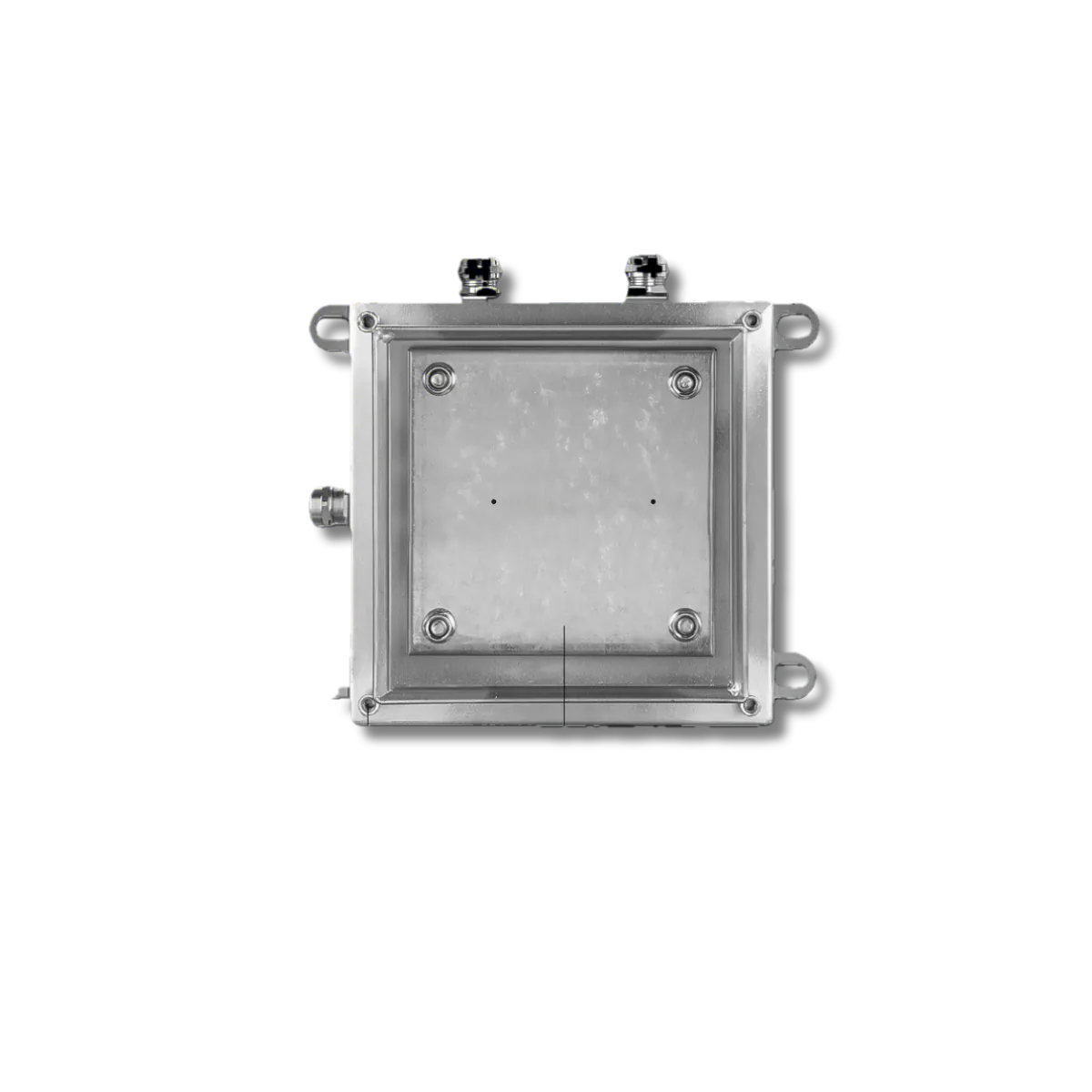

- 常做族：三防分线盒 / 仪表电源接线箱 / 室内防水接线箱 / 抱箍式监控箱 / 等电位联结端子箱 / 防爆按钮接线箱
- 端子和标识：内部配镀锌安装板或端子导轨，可带等电位铜排与标识牌（按项目）
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 常做族 | 三防分线盒 / 仪表电源接线箱 / 室内防水接线箱 / 抱箍式监控箱 / 等电位联结端子箱 / 防爆按钮接线箱 |
|---|---|
| 常做尺寸（宽×高×深） | 200×300×120 / 300×400×150 / 400×500×200 / 500×600×250 / 600×800×300 mm，可非标 |
| 板厚 | 箱体与门盖 0.8–1.2 mm（小盒）/ 1.2–1.5 mm（高箱与大尺寸） |
| 成型 | 激光下料 + 数控折弯；箱体满焊后打磨，箱口折边加强 |
| 表面 | 拉丝或哑光；焊缝区酸洗钝化，不做喷塑封盖 |
| 门与锁 | 单门 / 对开门 / 扣搭锁 / 螺柱压紧 / 平面锁；可选带锁芯 |
| 内部 | 镀锌安装板或端子导轨；等电位箱配铜排与标识，接线箱预留进出线孔 |
| 防护等级 | IP54 / IP65 / IP66 按结构做（IEC 60529 / GB 4208 设计，检测报告按项目要求提供） |
|---|---|
| 户外配置 | 雨檐 + 底部进线孔 + 整圈密封条；三防型按防潮防尘防雨设计 |
| 安装方式 | 壁挂 / 抱箍（杆塔、立柱）/ 落地小箱底座 |
| 适用环境 | 户外墙角与桥架末端 / 污水与泵站 / 化工管廊 / 食品洗消区 / 光伏与充电桩配线点 |
| 牌号建议 | 常规户外 304 足够；含氯或强酸碱环境建议 316L |
| 起订量 | 1 台（量产建议 ≥5 台） |
|---|---|
| 图纸 | 免费出图；来图（DXF / PDF）与来尺寸均可 |
| 交付 | 图纸确认后 15–25 天；准时交付率 98% |
| 出货形态 | 空箱 / 带安装板 / 带端子导轨 / 带等电位铜排，按项目定 |
| 质保 | 12 个月 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
小箱最容易漏在这

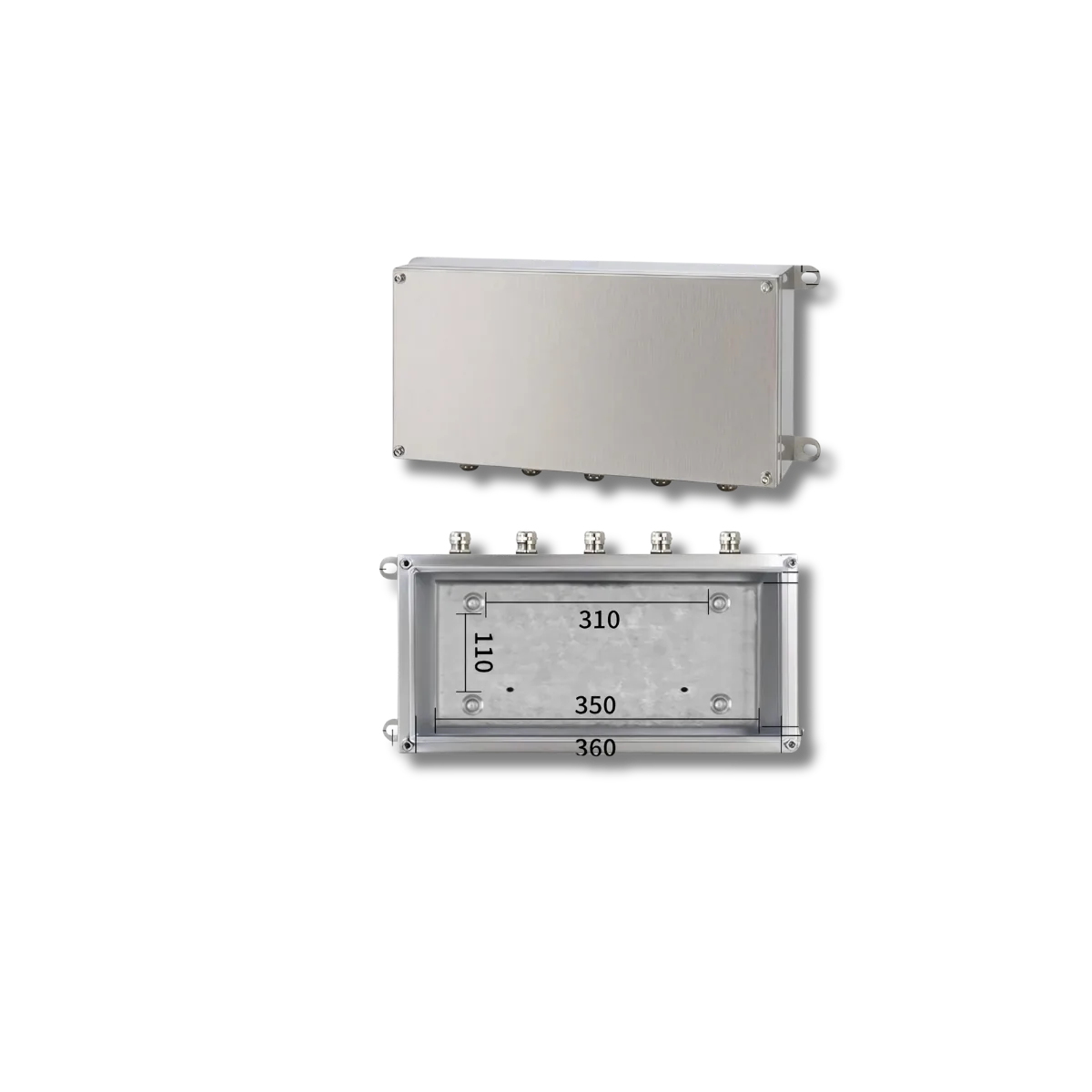

接线箱的渗水八成来自门盖四周。密封条整圈连续、门盖折边压紧，配合扣搭锁或螺柱均匀受力，才能做到长期不渗。
焊缝不发黑
箱体四角满焊后打磨，焊缝区酸洗钝化把焊接氧化色去掉。小箱板薄，焊缝相对占比大，这一步做不做差别肉眼可见。
扣合处不变形
箱口折边既增加刚度，也把密封条压在稳定的平面上——不折边的薄板箱，用一段时间门盖就会合不严。
现场不动刀
进出线孔与安装孔在厂内按图开好并去毛刺钝化，现场只管接线，避免在不锈钢上手开孔留下会起锈的毛刺。
端子箱的合规件

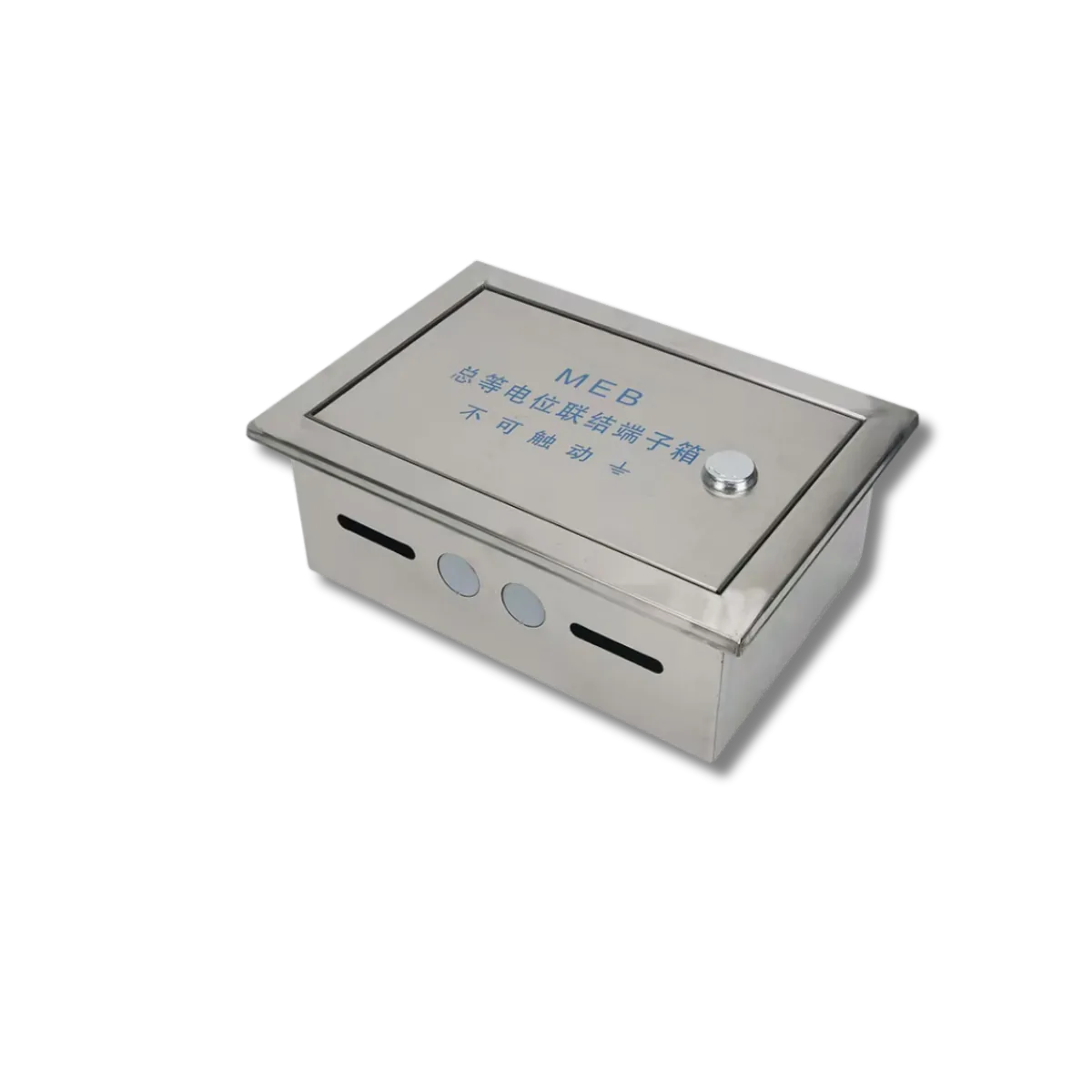

等电位联结端子箱内部配铜排与「不可触动」标识，箱门标注产品名称与型号，现场验收一眼能对上图。
实拍与柜体结构
下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–06 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
户外与桥架末端分线
电缆过渡与分线点位，常年受潮与日晒。
污水与泵站
池边、加药间等腐蚀与潮湿并存的点位。
化工与电镀管廊
酸碱气氛环境，316L 按需选配。
食品与制药洗消区

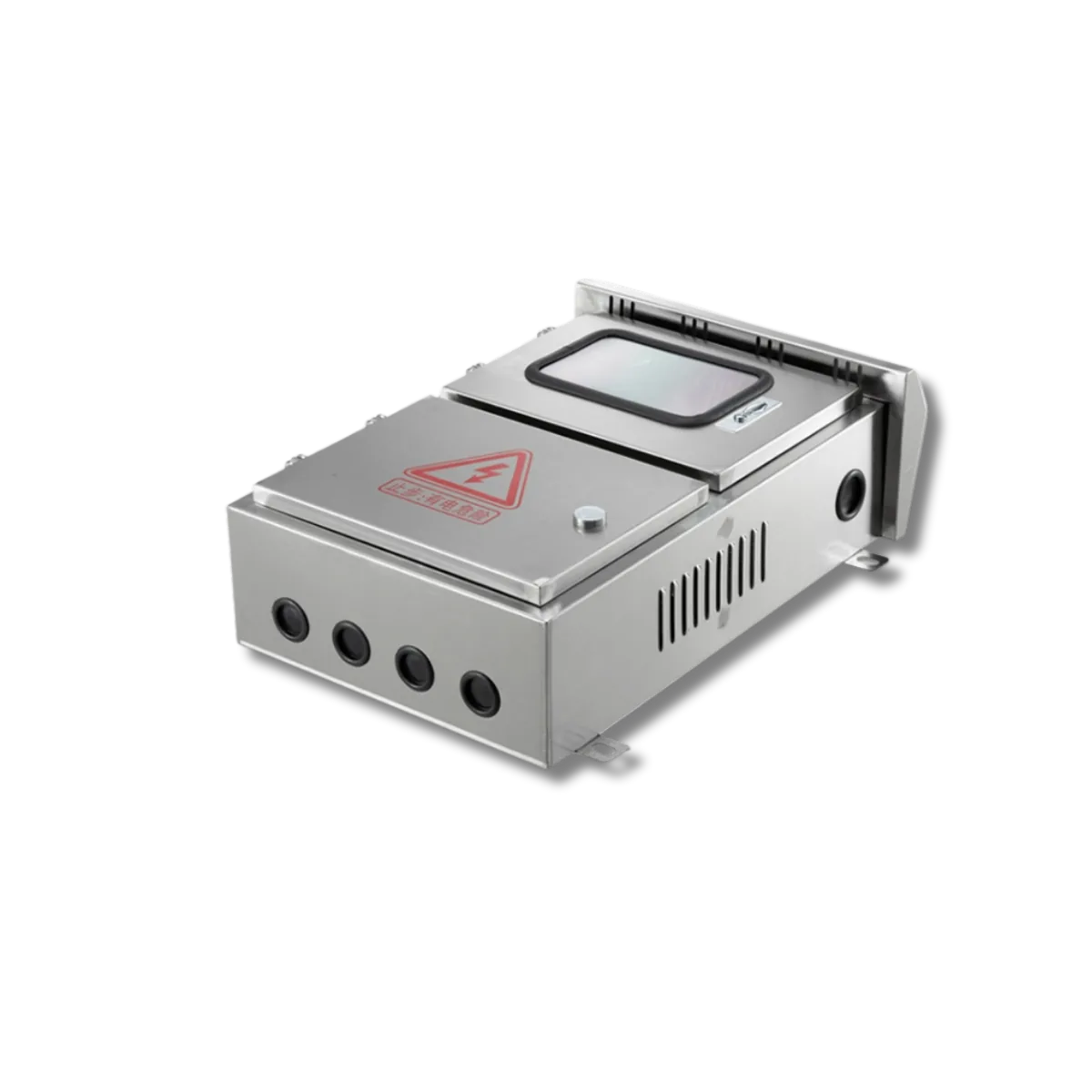

可直接冲洗的接线箱与端子箱。
光伏与充电桩配线
户外汇流与配线点的小型箱体。
杆塔与立柱安装

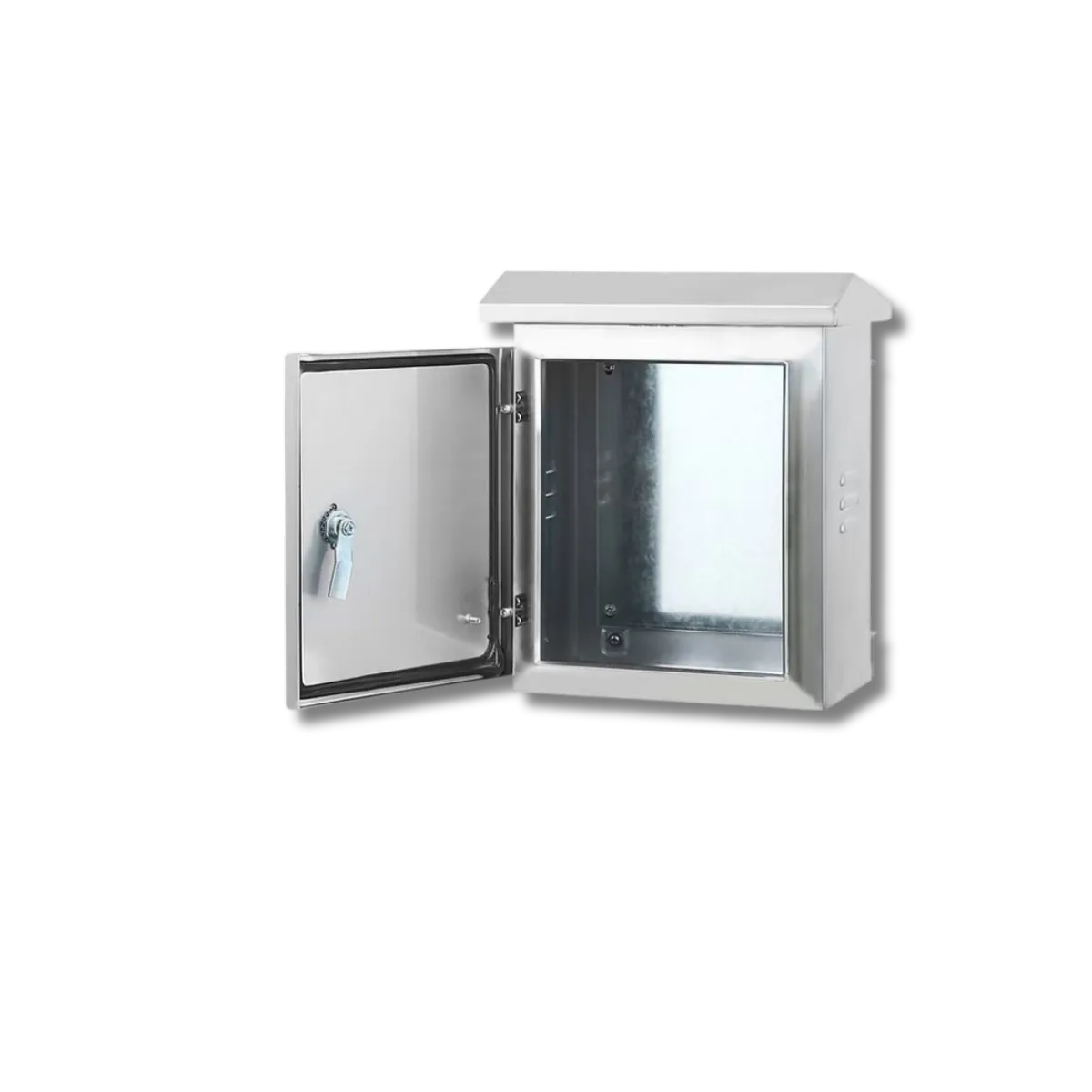

抱箍式监控箱用于无法打孔或不宜焊接的杆件。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 板材 | 不锈钢 201 / 304 / 316L · SPCC 冷轧板 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
接线箱和分线盒有什么区别？
口语里常混用。我们的口径：**分线盒**偏小、以电缆分接为主，多为扣盖式；**接线箱**偏大、内部有安装板或端子导轨，可放端子、仪表或小型电源。选型按内部要放什么定，不按叫法定。
等电位联结端子箱有什么特殊要求？
核心是内部铜排的截面与连接方式，以及「不可触动」的标识与防护。我们按项目给的电势联结图做铜排与孔位，箱门标注产品名称与型号，具体截面与材质按设计确认。
防爆按钮接线箱你们能做吗？
能做，但顺序要说清楚：防爆类产品由**具备相应 Ex 资质的专业工厂生产或联合供货**，随货可提供合格证供查验；我们不宣称自有防爆证书。具体防爆型式、温度组别与适用标准按项目技术协议确认。
户外三防具体防什么？
防潮、防尘、防雨，对应的是箱体密封、雨檐与百叶的配合。防护等级按 GB 4208 / IEC 60529 设计，具体等级与检测报告按项目确认，我们不写「已认证 IP66」这种说法。
小箱起订量也是一台吗？
是。标准尺寸的小箱 1 台起订；完全按图的异形箱，首件通常要开模或做专用工装，建议批量下单更划算，具体在报价时说明。
能带端子导轨和铜排一起发吗？
可以。按项目选配端子导轨、等电位铜排与标识、安装板等，在厂内装好随箱发货，现场少一道工序。
同一组主回路里的其他柜型
同族其他形态与材质见上方入口；需要带电气的成套成品，见 ① 控制与自动化柜 / ② 低压配电与成套 两族。
把小箱的用途和环境说清楚，当天出选型建议
告诉我们要放什么（端子 / 仪表 / 电源）、装在哪里（户外 / 洗消区 / 杆塔），免费出箱型建议与报价 · 24 小时内回复 · 1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
