为什么新能源柜子容易早衰
这些场景把高能量的直流、密封的户外柜体和因地制宜的并网规程叠在一起。失效模式很一致——热、直流故障能量、并网合规和长期耐候——而且都是设计问题，不是元件问题。
直流电弧不会自己灭
和交流不同，直流故障电弧没有过零点帮它熄灭。直流隔离开关选小了、组串保护缺了、柜体等级不够，一个接头故障就会变成一场火。
密封柜子里热量出不去
逆变器、充电模块和电池簇在一个既要防雨又要散热的箱子里产生实打实的热量。春天够用的自然通风，八月一定不够用。
并网规程一个市场一个样
防孤岛、故障穿越、功率因数和上网限值都是电网公司定的。没按当地要求做，就过不了并网审查，只能现场返工。
十五年风吹日晒
沿海盐雾、紫外线和热循环会一点点吃掉密封和涂层。没按现场选型的柜子，功能还没坏，防护等级先掉了。
直流能量、热量和并网合规分别怎么解
四条设计决定，一一对应上面的失效模式，全部是可直接报价的标准选项。
| 设计决定 | 柜内怎么改 | 可核验 |
|---|---|---|
| 直流故障能量 | 按组串与方阵配置选直流隔离开关和熔断器，配二级直流浪涌保护，需要时加绝缘监测；直流与交流分设隔室。 | 主回路做工频耐压 2500V / 1min 试验，结果写入试验报告。 |
| 散热管理 | 按逆变器、充电模块或电池簇的损耗算热负荷，再按现场设计环境温度配滤尘通风、热交换器或柜内空调，发热元件周围留 ≥150mm 风道。 | 设计样机做温升验证；母线温升控制在 ≤70K。 |
| 并网合规 | 按目标市场的规程接防孤岛、故障穿越、上网限值和功率因数控制，并在并网点做电能计量；ESD 链硬接线，独立于 PLC。 | 提交保护定值表、ESD 因果图与竣工单线图，供并网申请使用。 |
| 长期耐候 | IP65 发泡门封柜体、底部密封格兰板、抗紫外涂层，沿海用 304 或 316；涂装件磷化前处理后喷 60–80μm。 | 按 IEC 60529 / GB 4208 出具 IP 测试报告；可按需提供盐雾记录。 |
这一大类我们做过的设备与场景
新能源是我们单列的战略大类，覆盖光伏、储能与充电三条线。三条线都有成熟做法与可谈方案，属于重点拓展方向。
新能源（光伏 · 储能 · 充电桩）的配套方案
下面这些是这一类工况里我们配套过的设备与做法。每个方案页写了设备工况、遇到的问题、柜子怎么配、以及哪些点可以按项目定制。
新能源范围内的三种柜
光伏、储能、充电各有各的柜型，三种我们都做，而且按你要卖的那个市场的并网规程做。

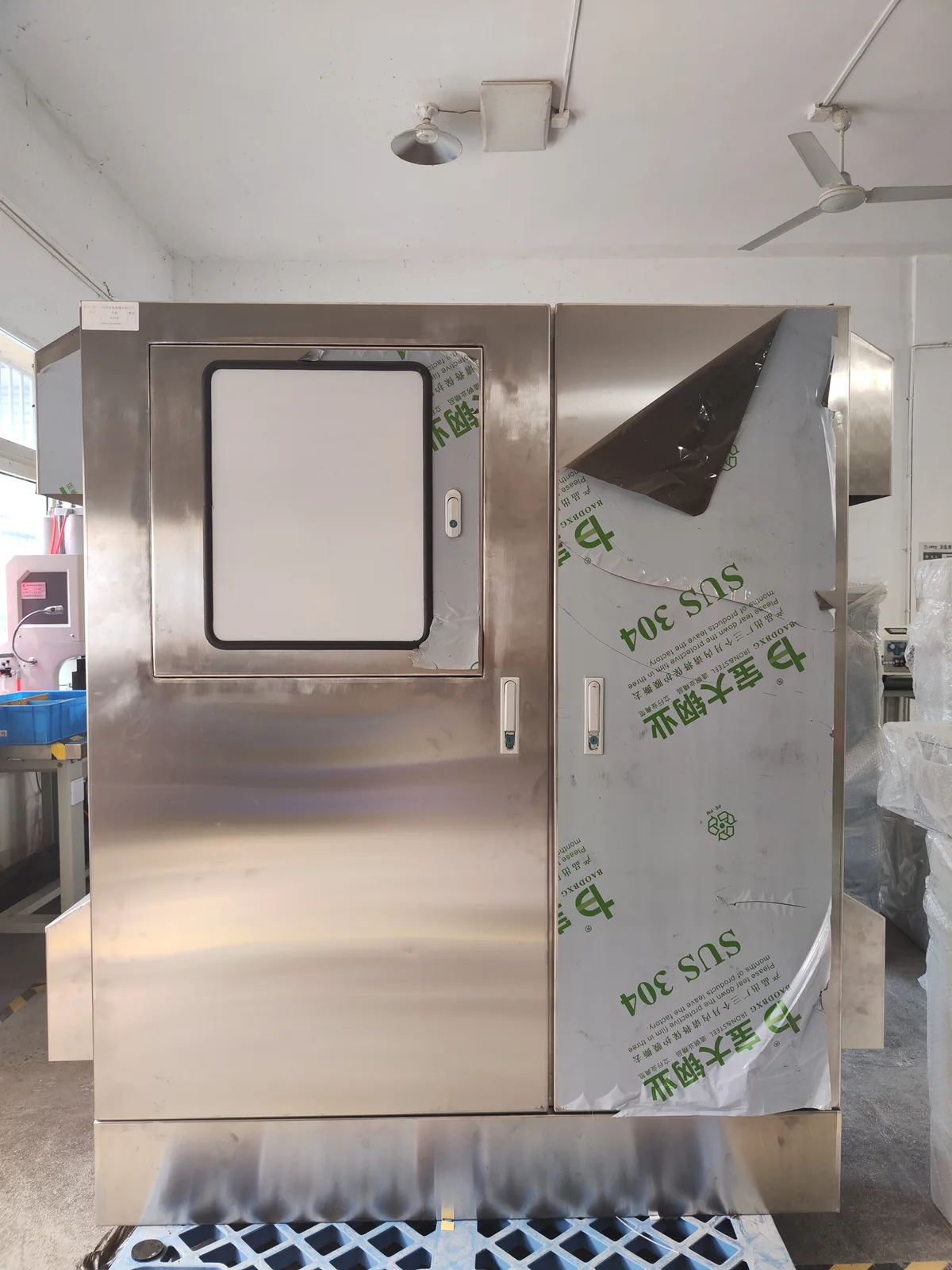

光伏汇流与交流配电柜
- 直流侧1000V 直流隔离开关、组串熔断器、二级直流浪涌
- 交流侧塑壳 / 漏电 / RCBO、二级浪涌、电能计量
- 柜体IP65 户外，带门封与防雨檐
- 选配绝缘监测、组串电流监测

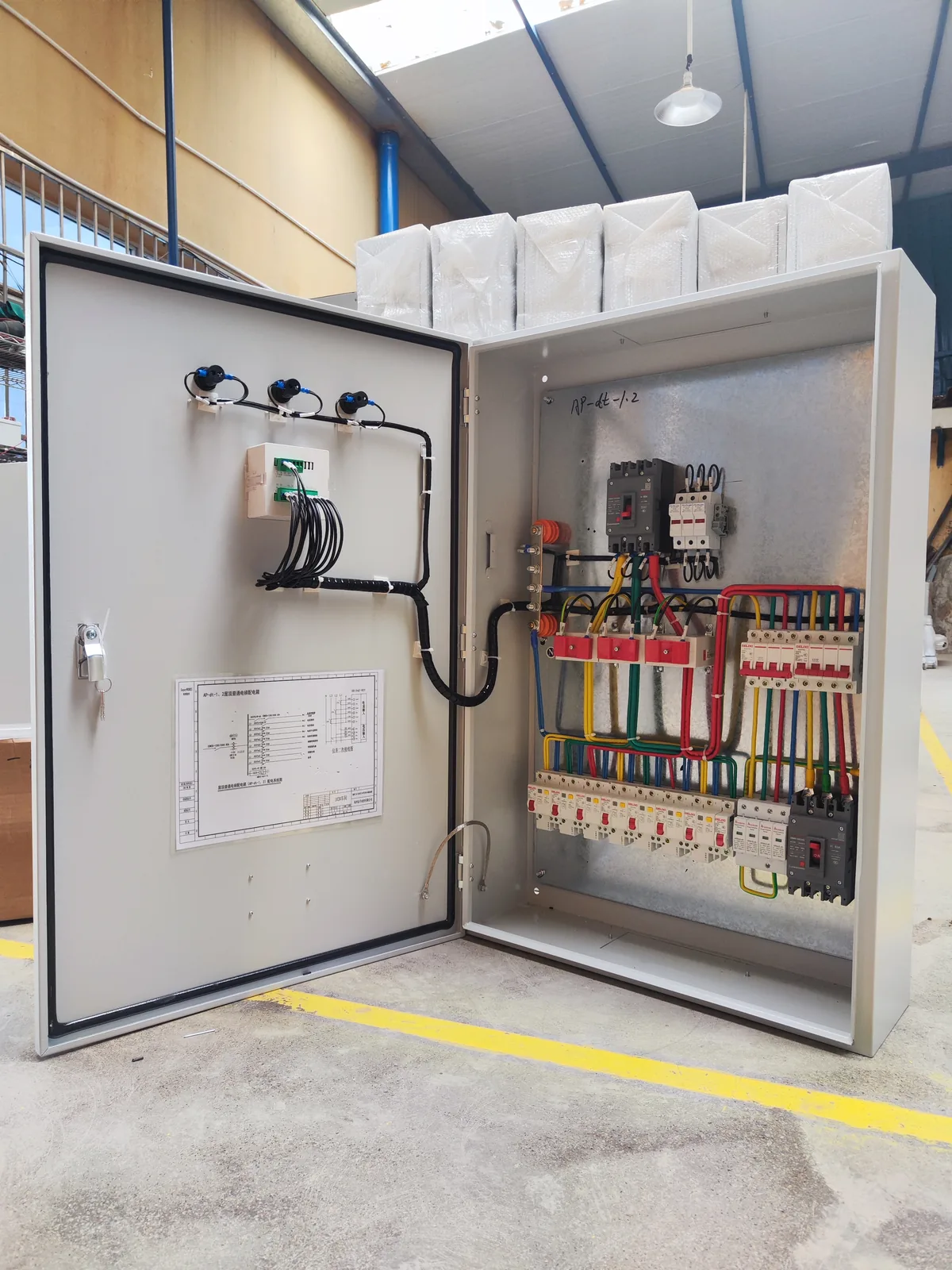

储能电池舱控制柜
- 通讯BMS 走 CAN 或 Modbus TCP，接触器控制
- 保护直流断路器、预充电回路、ESD 链
- 温控按负荷配柜内空调或热交换器
- 安全硬接线停机，独立于 BMS

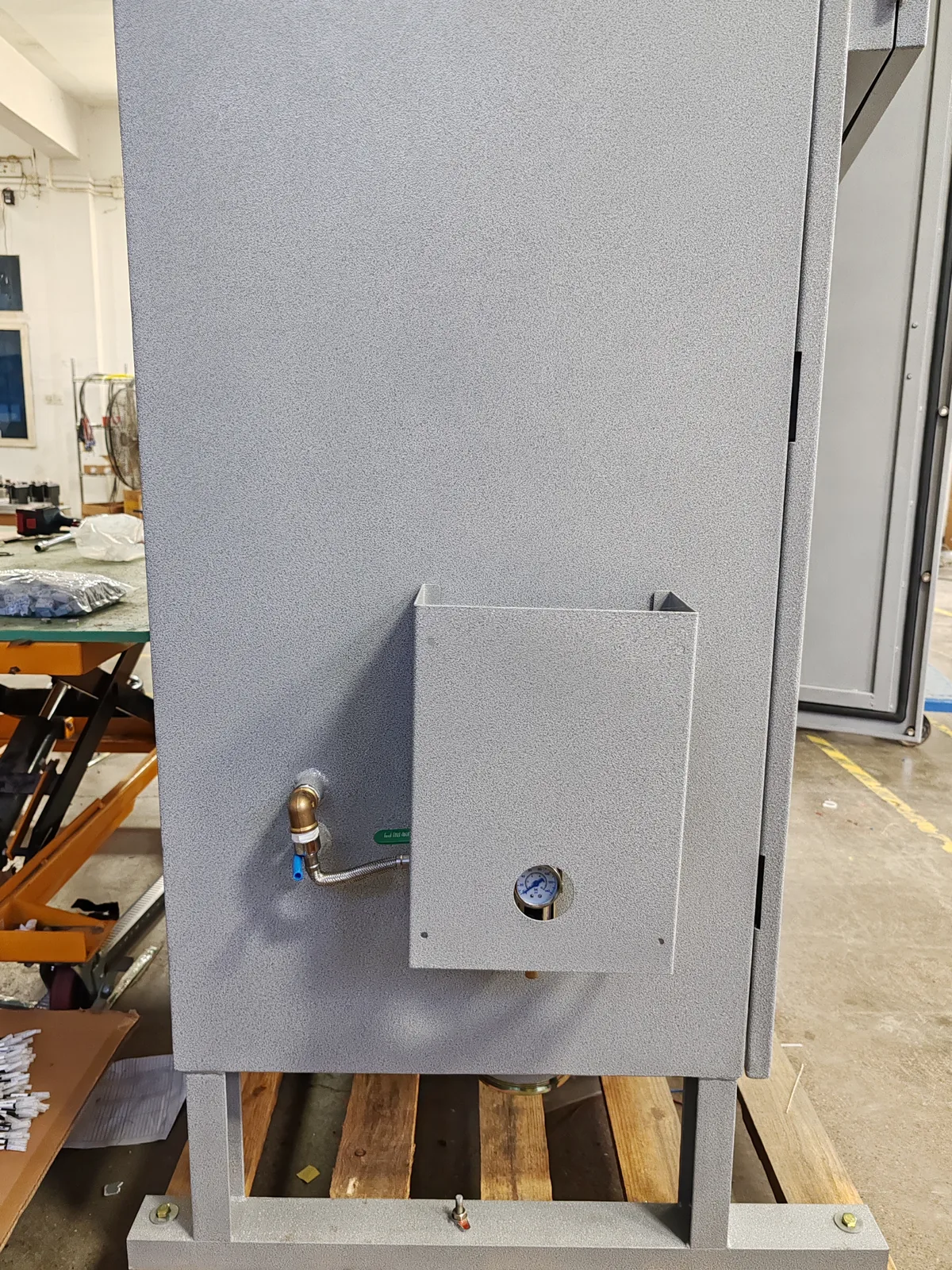

充电桩配电柜
- 形式落地式，4–36 回路，可扩展
- 保护塑壳 / A 型或 B 型漏电 / RCBO，二级浪涌
- 计量分车位电能计量，用于计费或统计
- 结构IP54–IP65 户外，可加锁，防破坏五金

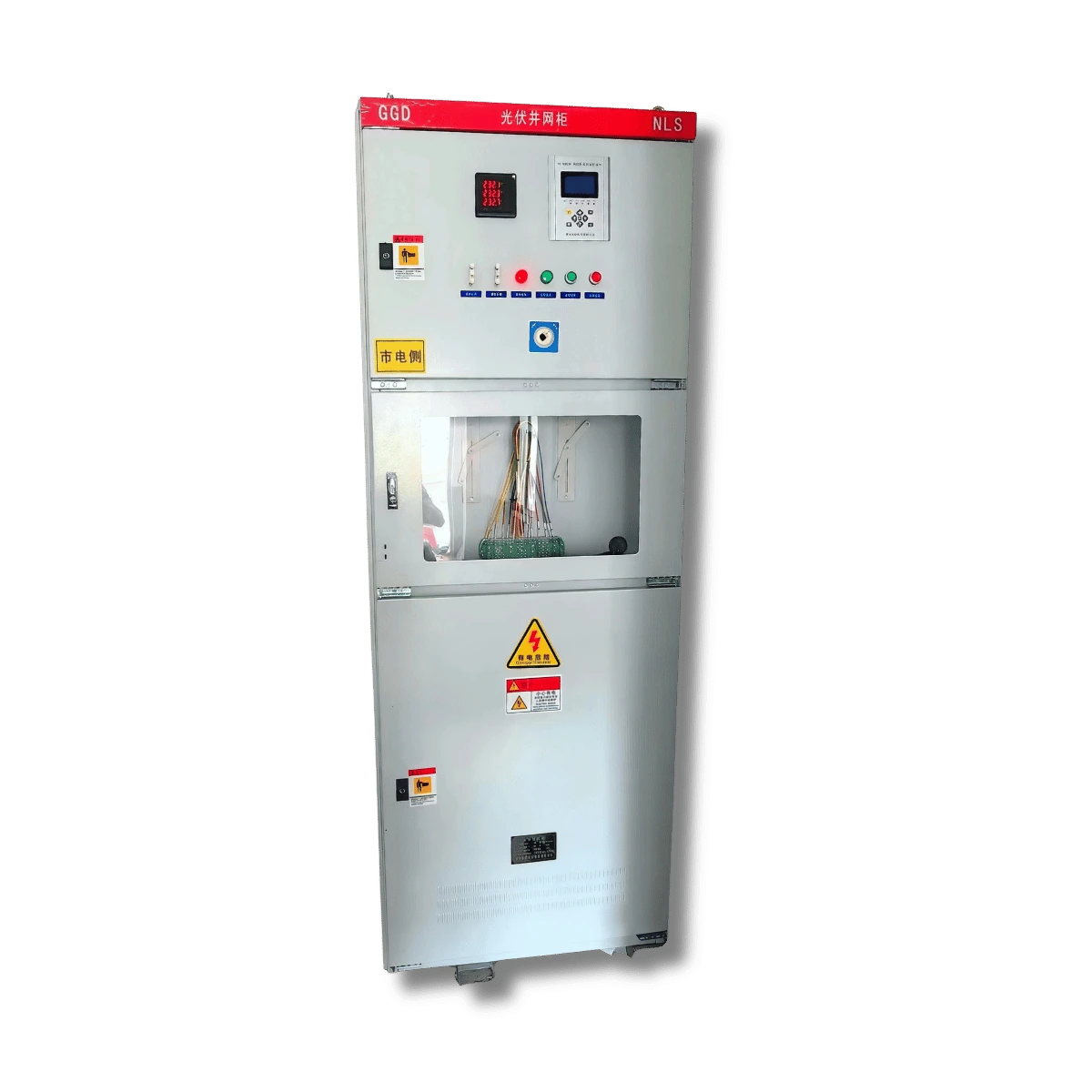

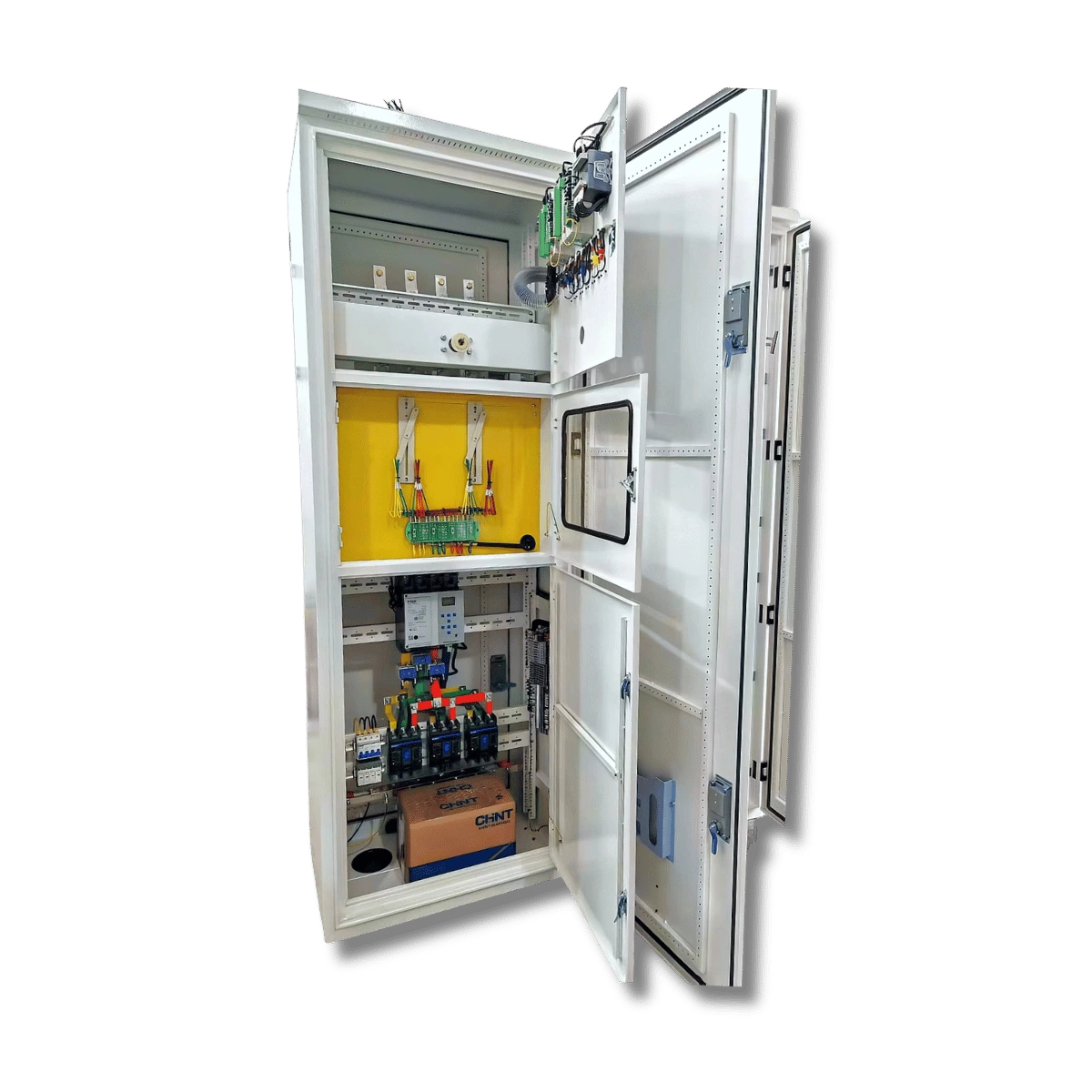

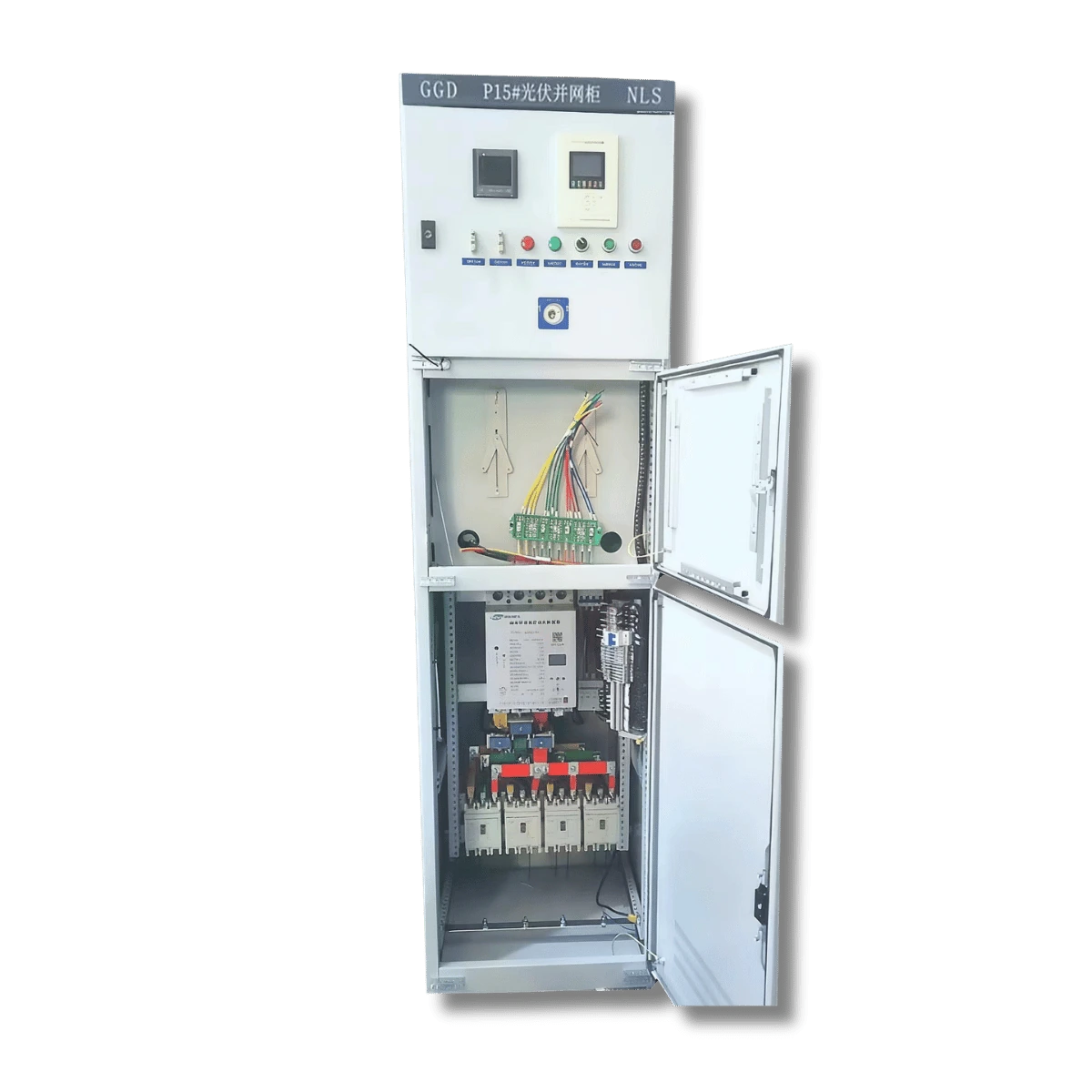

实拍证据：整机、柜内与行业特化细节
下面三格是车间实拍，用来看柜体结构、柜内布置与工艺做法，属示意性质，不对应任何具体客户或项目；涉及客户现场的图像一律不作客户或项目指认。
从发图到发货，五步
直流开断与浪涌保护与交流侧分设隔室，按计算损耗配散热方案，按目标市场接并网保护与计量，出厂前完成全套例行试验并交付竣工资料包。
01 发图与工况
把项目单线图 / 负载清单 / 防护要求 / 数量发来，1 个工作日内回复报价
02 图纸评审
电气工程师逐项核实选型，必要时电话会议对回路细节，出修订版原理图
03 下单排产
排产后 15–25 天交付；急单可走快车道（批量 + 现货元件）
04 出厂试验
每台通电做功能试验 + 工频耐压 2500V·1min + 接地连续性 + 防护 IP 抽测
05 发货与验收
发货前提供实物图 + 例行试验记录；随柜资料包齐全，到场可直接调试
新能源控制柜（光伏 · 储能 · 充电桩）
为光伏电站、电池储能系统与充电站定制的控制与配电柜：直流开断与浪涌保护、按热负荷设计散热、并网防孤岛与计量、IP65 户外柜体，符合 IEC 61439 与 CE，15–25 天交付。
报价前先说清供货边界
本页说的「配套」，指的是我们供货范围之内的那部分。边界先讲清楚，报价单才可比—— 省得签完合同才发现有些事本来不归这一单管。
我们做的
- 柜体与结构：钣金成型、焊接与表面处理（喷涂 / 不锈钢本色），含底座、格兰板、门锁与密封件
- 柜内成套：按批准图纸装元件、柜内接线与线号、端子与母排、通电功能试验
- 图纸与资料：图纸评审免费；随柜交付原理图、端子与线号表、含品牌型号的 BOM、例行试验记录
- 来图定制：你出系统图与柜位条件，我们出柜体与成套；也可以只做柜体（空箱 / 半成品）
按项目确认（默认不含，要在报价里单独写清）
- 元件档位与品牌：施耐德 / ABB / 西门子 / 正泰等按项目指定，按选定型号核算
- 程序与组态：PLC / HMI 程序开发、上位机与 SCADA 组态，按点位与控制意图另行报价
- 现场服务：现场安装、调试、验收支持与差旅口径，按项目单独约定
- 第三方专业设备：防爆区域的 Ex 设备由具备相应资质的专业工厂联合供货；船级社送审 / 检验、消防等强制认证产品按项目要求确认供货方案
- 认证与检验的适用范围：以目的市场、选定元件与批准图纸逐项目确认为准，不按型号一律套用
不含：土建与基础、外部电缆与桥架，以及未写进批准图纸和报价单的任何内容。
行业常见问题
能做 1000V 还是 1500V 直流汇流柜？
1000V 直流是我们的常规做法。1500V 可以做，但取决于元件供应和你所在市场对电气间隙与爬电距离的要求——把系统电压和适用标准发来，我们确认后再答。
直流浪涌保护和绝缘监测包含在内吗？
都是选项。我们建议把二级直流浪涌当标配，你的规范或保险公司要求时再加绝缘监测。
柜子能接 BMS 或充电控制器吗？
可以——BMS 走 CAN 或 Modbus TCP 是常规做法；充电部分我们按你的控制器留出负荷管理接口，并附点位表。
当地的并网合规怎么处理？
按你指定的保护方案接线：防孤岛、故障穿越、上网限值、功率因数控制和并网点计量。把电网公司的要求发来，我们照做并出定值表。
沿海或沙漠现场有不锈钢方案吗？
有。一般户外用 304，沿海盐雾或强腐蚀工业环境用 316。你的现场值不值得升级，我们如实说。
起订量和交期？
1 件起订，量产建议 ≥5 件；图纸确认后 15–25 天，准时交付率 98%；批量项目按约定分批排产。
