接线盒 / 端子箱
- 端子：魏德米勒 / 菲尼克斯风格端子，规格按电流选，接点压实
- 标识：线号管 + 端子编号，与图纸一一对应，检修好找
- 材质：碳钢 / 不锈钢 304/316L，壁挂 / 落地可选
- 防护：IP54 / IP65，户外与潮湿环境可用
- 定制：端子数量、进出线方式、开孔按图定制
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 箱型 | 接线盒 / 端子箱，壁挂式 / 落地式，单门 |
|---|---|
| 材质 | 冷轧碳钢（喷塑）/ 不锈钢 304 / 316L |
| 标准尺寸 | 壁挂 300×300×150 至 800×600×250 mm；落地可到 800×600×1800 mm，可非标 |
| 箱体结构 | 钢板折弯焊接，户外型带门缝密封条 |
| 表面处理 | 除油除锈磷化 → 静电粉末喷涂（碳钢）/ 不锈钢本色 |
| 防护等级 | IP54 / IP65（户外与潮湿环境） |
| 进出线 | 底部 / 侧面格兰头或开孔，数量位置按图定制 |
| 门与锁 | 平面锁，可选透明视窗 |
| 端子排 | 魏德米勒 / 菲尼克斯风格端子，规格按回路电流选 |
|---|---|
| 端子类型 | 普通接线端子、接地端子、熔断器端子、电流互感器端子 |
| 标识 | 线号管 + 端子编号，与图纸点号一一对应 |
| 等电位联结 | 等电位联结排（MEB / LEB），汇接各处接地 |
| 接地 | 箱体接地端子 + 接地母排，接地连续性检测 |
| 元件品牌 | 魏德米勒 / 菲尼克斯 / 正泰，或按图纸指定 |
| 电缆过渡箱 | 多根电缆进线，端子排过渡再分线出线 |
|---|---|
| 等电位联结箱 | MEB / LEB 等电位联结，汇接接地 |
| 接地端子箱 | 接地端子集中布置，接地系统汇接 |
| 信号接线箱 | 模拟量 / 通讯信号线的过渡接线 |
| 户外端子箱 | 户外端子箱，IP65 防雨 |
| 来图定制箱 | 按图纸端子数量、进出线、开孔定制 |
| 参照标准 | GB/T 7251.1 / IEC 61439-1（成套）；GB/T 7251.3（配电箱） |
|---|---|
| 端子标准 | 端子规格符合相关电气连接标准 |
| 防护等级 | GB 4208 / IEC 60529，IP54 / IP65 |
| 绝缘电阻 | ≥1 MΩ（500V 兆欧表） |
| 工频耐压 | 主回路 2500V / 1 min，控制回路 1500V / 1 min |
| 出厂试验 | 端子接线核对、绝缘耐压、接地连续性、密封检查 |
| 随货文件 | 接线图、端子表、含品牌型号的 BOM、试验报告、出厂照片 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
端子接点压实
端子接点压实，拧紧力矩到位。接点松动就是发热氧化，箱子里最隐蔽的故障点。
线号端子编号
每根线套线号管，端子编号与图纸一一对应。后期检修对着图就能找到，不用拿表一根根试。
端子按电流选
端子规格按回路电流选，不贪便宜用小端子。端子容量不够，大电流下就是发热。
联结排集中汇接
等电位联结排把各处接地汇到一个点。接地系统的可靠性，全靠这个点牢不牢。
户外型全密封
户外端子箱做门缝密封 + 格兰头，IP65。户外箱进水，端子排最先遭殃。
端子进出线按图
端子数量、进出线方式、开孔全部按图定制。接线箱基本是非标，标准件对不上。
实拍与柜体结构

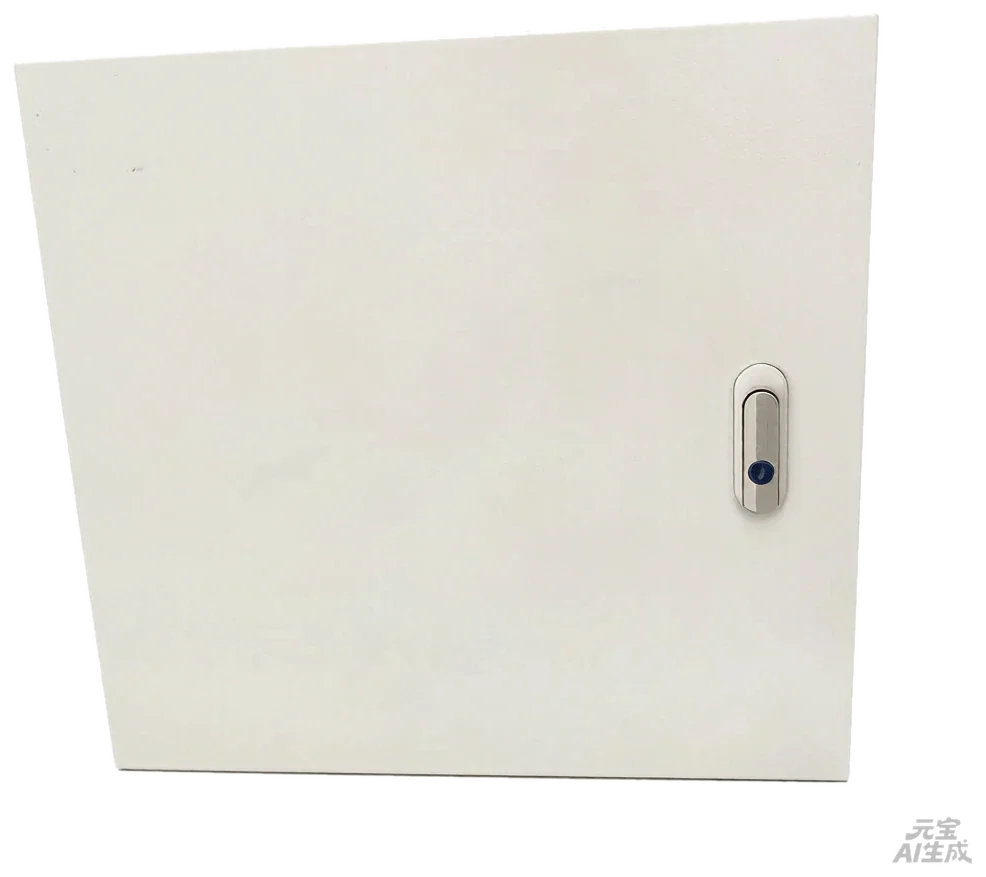

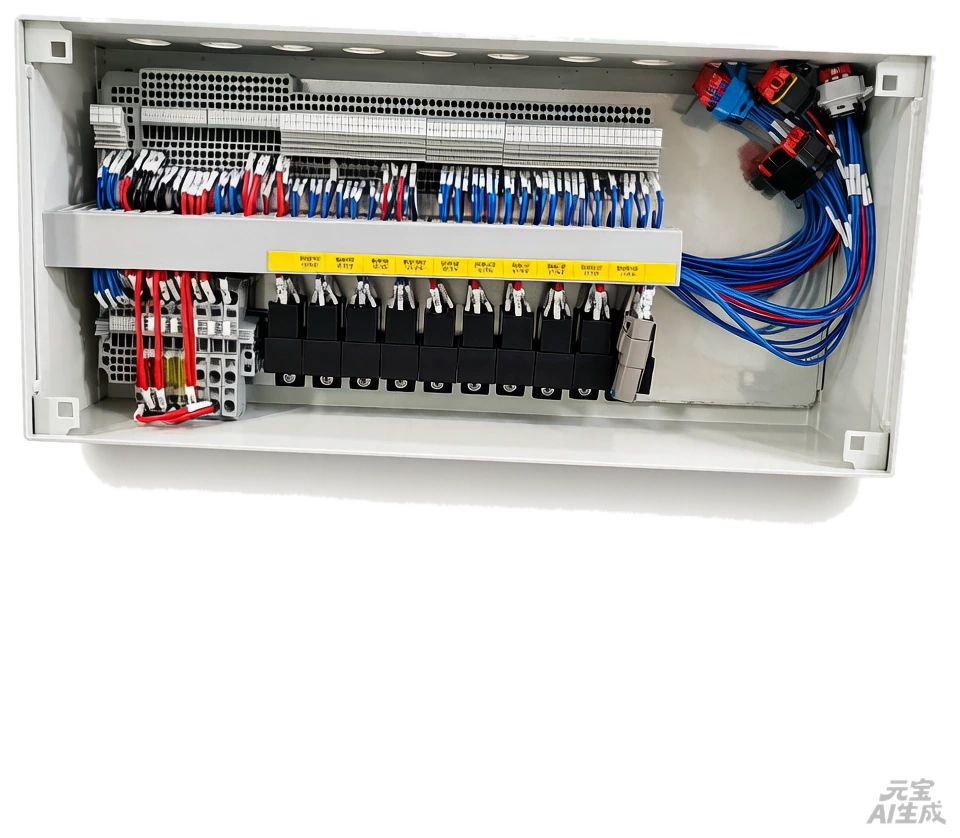

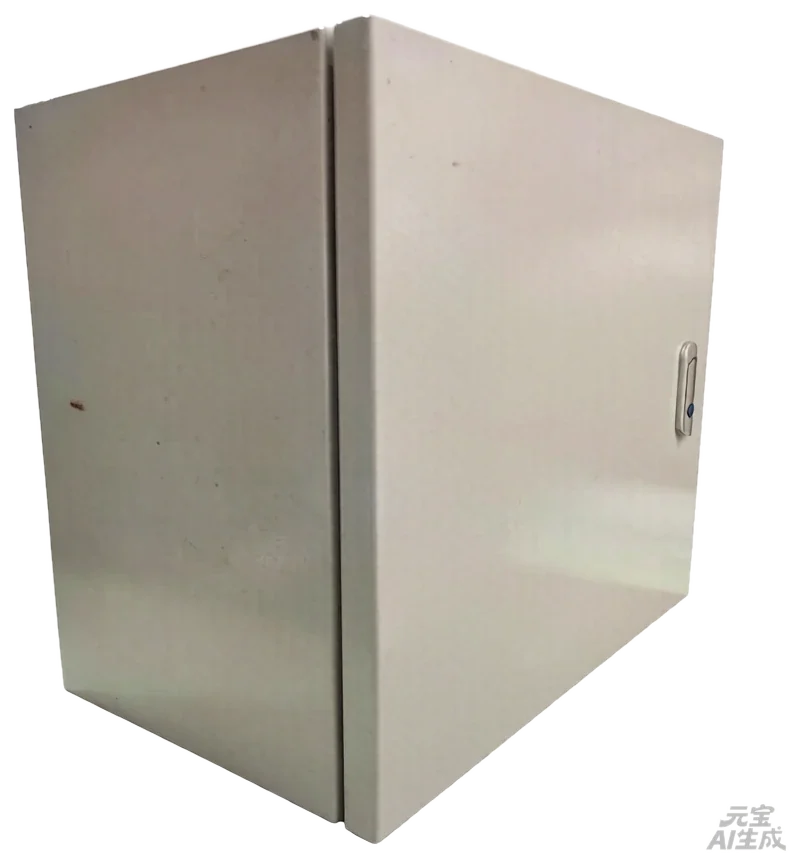

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
建筑电气
楼层、机房的电缆过渡与等电位联结。
工业配电
车间、设备的电缆分线与接线过渡。
接地系统
接地端子集中布置与等电位联结。
户外设施
户外端子箱，IP65 防雨。
信号系统
模拟量、通讯信号线的过渡接线。
来图定制
按图纸端子数量、进出线、开孔定制。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
接线盒和端子箱有什么区别？
基本是同一类，叫法不同。都是电缆过渡接线用，内部装端子排。习惯上接线盒偏小、端子箱偏大，等电位联结箱和接地端子箱是它的专用变体。
等电位联结箱是做什么的？
把建筑或设备各处的地线汇接到一个点（MEB 总等电位 / LEB 局部等电位），保证整个接地系统电位一致，防触电、防雷。是建筑电气和工业接地的标准配置。
端子怎么选规格？
按回路电流和线径选，端子额定电流要大于回路电流。把回路表或电流值发过来，我们帮你选端子规格。
户外能用吗？
能。户外端子箱做 IP65 防护，门缝密封 + 格兰头进出线。潮湿、雨水环境也能长期用。
能按我的端子数量做吗？
能。端子数量、进出线方式、开孔都按图定制。把端子表和进出线要求发过来，我们出方案。
报价需要提供什么？
箱型（壁挂/落地）、材质、防护等级、端子数量与规格、进出线方式、用途（过渡/等电位/接地/信号）。有图纸最好。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
电缆要过渡、接地要汇接？按端子表来配
把端子表与进出线要求发过来，免费出接线盒 / 端子箱方案 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
