为什么户外发电机组最伤电控柜
一个集装箱式 ORC 撬块就是一座没人路过的小电站。它要能自己启动、同期并网、自我保护并安全停机——在日晒、雨淋、粉尘和工艺热的环境下。以下是我们重点防的四种失效。
太阳直晒把柜子烤熟
夏天阳光直射下，深色柜体内部可以比环境高 20–30K。变频器和 PLC 先降容、再跳闸，每跳一次都是没卖出去的电。
夜里一冷就凝露
白天晒热、夜里骤冷的撬块会从每一个没封的格兰头把潮气吸进去。一个季度下来，端子腐蚀，模拟量出现查不出原因的跳变。
并网接口不讲情面
同期、防孤岛和保护定值不是偏好，是电网公司的并网条件。拿不出一套有文档的保护方案，就过不了并网审查。
每台撬块都不一样
十台撬块手工做下来，会出现十种接线理解。备件、排故和文档，随着台数增加越来越难管。
撬块柜怎么做的，能拿出什么证据
四条设计决定，一一对应上面的失效模式。全部是可直接报价的标准选项。
| 设计决定 | 柜内怎么改 | 可核验 |
|---|---|---|
| 日晒与高温 | 拉丝 304 不锈钢以反射代替吸热，触摸屏面加遮阳罩或双层门；按热负荷配柜内空调或热交换器；变频器上下留 ≥150mm 风道。 | 设计样机做温升验证；母线温升控制在 ≤70K。 |
| 凝露与腐蚀 | 发泡门封、底部密封格兰板，标准 IP55；按需要加呼吸排水阀与凝露加热器（带湿度控制器）；涂装件磷化前处理后喷 60–80μm。 | 按 IEC 60529 / GB 4208 出具 IP 测试报告；可按需提供盐雾记录。 |
| 并网与安全 | 同期继电器加防孤岛保护、逆功率与过欠压过欠频保护、并网点电能计量，以及一路不依赖 PLC 的硬接线紧急停机链。 | 提交保护定值表与 ESD 因果图，供并网审查使用。 |
| 批量一致性 | 全部撬块执行同一套接线标准：端子号、线号、元件布局和标牌完全一致，第 30 台和第 1 台一样。 | 每台独立竣工资料，带序列号、试验报告和照片证据。 |
这一大类我们做过的设备与场景
ORC 余热发电是我们有完整素材与实拍记录的主线；其余两项属已交付履历，可谈方案，不配项目图。
能源与发电的配套方案
下面这些是这一类工况里我们配套过的设备与做法。每个方案页写了设备工况、遇到的问题、柜子怎么配、以及哪些点可以按项目定制。
发电侧最常见的三种柜
多数发电项目是这三种柜子的组合。我们按你的单线图与并网规程来做。

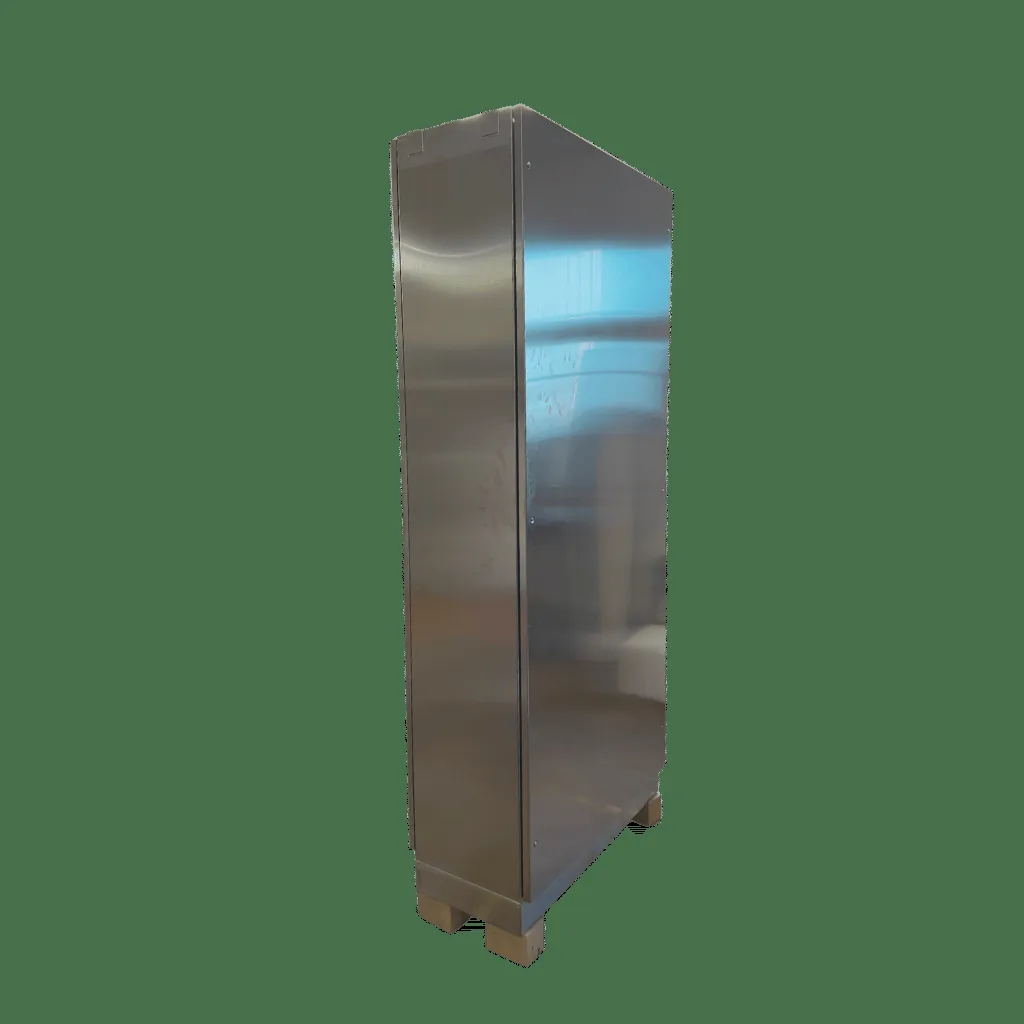

带不锈钢控制柜的 ORC 集装箱撬块
- 柜体304 不锈钢拉丝，IP55，触摸屏带遮阳
- 控制系统西门子 / 三菱 PLC，10 寸触摸屏
- 温控按热负荷配柜内空调或热交换器
- 通讯Modbus TCP / Profinet，可选 4G 远程
并网同期与计量柜
- 保护防孤岛、逆功率、过欠压与过欠频
- 计量并网点电能计量与电能质量监测
- 安全硬接线 ESD 链，独立于 PLC
- 文档保护定值表与竣工单线图

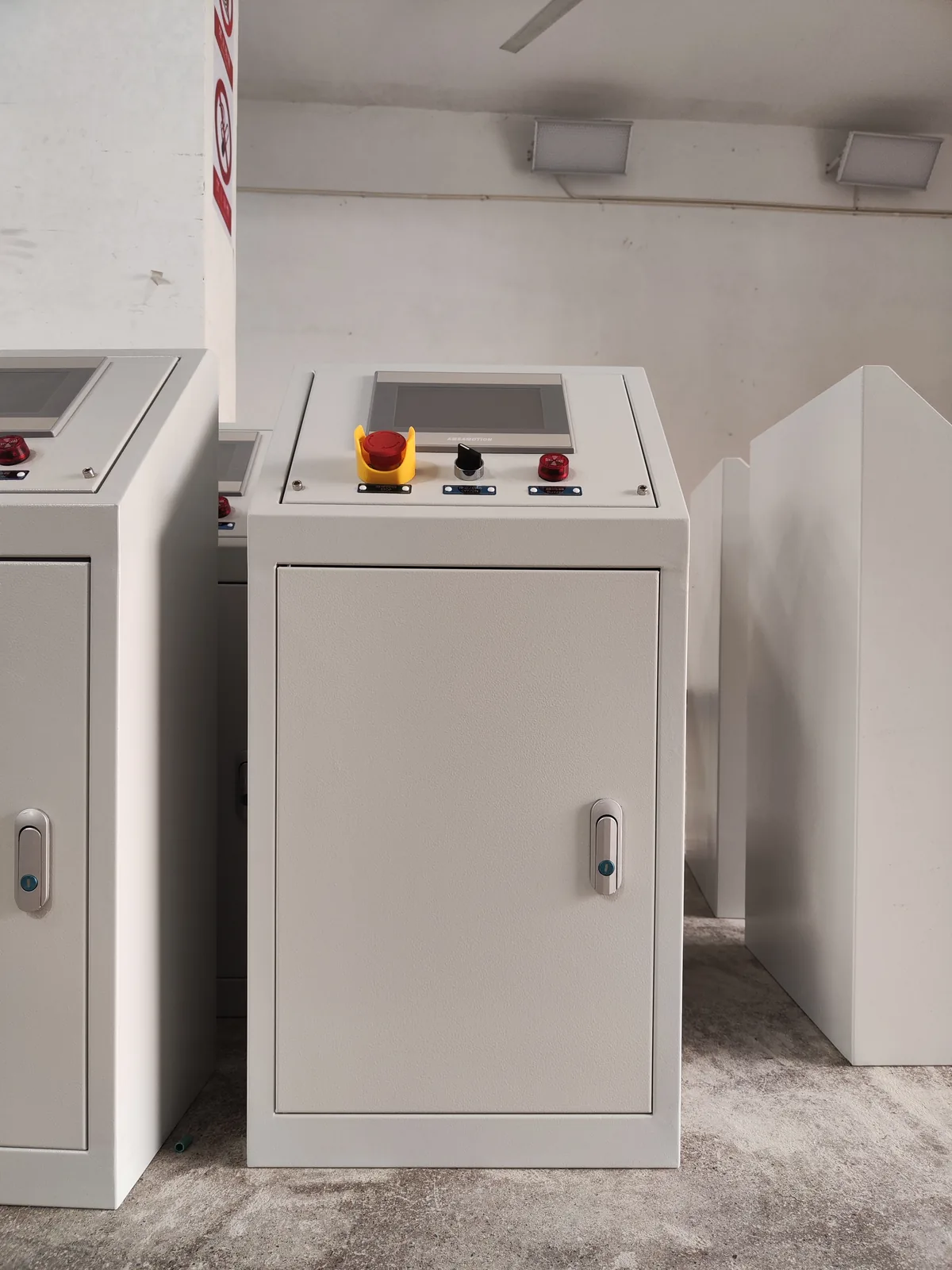

户外辅机配电箱
- 形式挂墙或落地，4–36 回路
- 保护微断 / 塑壳 / 漏电 / RCBO，二级浪涌
- 结构304 不锈钢或喷塑钢，带门封与防雨檐
- 标识激光雕刻字牌与资产编号
实拍证据：整机、柜内与行业特化细节
下面三格是本行业柜子的实拍位。这一类工况我们做过，但现场照片需要按项目逐个补齐；补齐前先用占位，每格下方写明了要拍什么。照片到位后替换，页面上不作任何客户或项目指认。
从发图到发货，五步
304 不锈钢密封柜、拉丝表面、PLC 加触摸屏、同期与防孤岛保护、电度计量，动力与信号线束预端接，装箱前完成功能试验。
01 发图与工况
把项目单线图 / 负载清单 / 防护要求 / 数量发来，1 个工作日内回复报价
02 图纸评审
电气工程师逐项核实选型，必要时电话会议对回路细节，出修订版原理图
03 下单排产
排产后 15–25 天交付；急单可走快车道（批量 + 现货元件）
04 出厂试验
每台通电做功能试验 + 工频耐压 2500V·1min + 接地连续性 + 防护 IP 抽测
05 发货与验收
发货前提供实物图 + 例行试验记录；随柜资料包齐全，到场可直接调试
能源与发电控制柜
为 ORC 有机朗肯循环余热发电撬块与发电机组定制的 304 不锈钢 IP55 户外控制柜：透平与泵联锁、并网同期、防孤岛保护、电能计量与远程监测，符合 IEC 61439 与 CE，15–25 天交付。
行业常见问题
柜子能扛住太阳直晒和高温环境吗？
能，前提是把散热方案配够。我们按你的元件热负荷和现场设计环境温度来配：先拉丝不锈钢加遮阳罩，不够再加滤尘通风、热交换器或柜内空调，算出来用什么就用什么。
防孤岛和并网保护你们做吗？
做。同期继电器加防孤岛、逆功率、过欠压过欠频保护，再加电度计量。我们会出保护定值表和因果图，供你提交并网申请使用。
紧急停机怎么处理？
ESD 链是硬接线，独立于 PLC。软件联锁是叠加层，安全通路不依赖处理器还在跑。
能远程看撬块数据吗？
可以——Modbus TCP 或 Profinet 接你的厂级系统，也可以按你的 IT 策略加 4G 或以太网远程，配 VPN 或只读数据隔离。
30 台一样的撬块能按排产交吗？
可以。批量正是我们这套流程最值钱的地方：一套确认过的图纸，全批次端子号与线号一致，每台单独编号的试验包。5,000㎡ 车间，年产 5,800+ 台。
风电升降机这类配套能接吗？
能谈。核心是户外密封、防坠联锁与限位保护、塔筒内的减振安装——都是我们做过的动作组合。把电气条件和安全要求发来，我们先做方案评审。
