一、水泵变频控制柜的核心：变频器 + 压力变送器 + PLC 3 大件缺一不可
水泵变频控制柜的 3 大核心元件：
- 变频器 (VFD):调水泵转速，根据压力信号改变频率
- 压力变送器:装在管网末端(或总管上),4–20 mA 输出，反馈实际压力
- PLC(或变频器内置 PID):接收压力信号，与设定值比较，输出频率指令给变频器
简单方案可以只用变频器内置 PID(无需外加 PLC),成本低；复杂方案(多泵联动 / 一用一备)需要外加 PLC。
二、单泵变频控制原理图 最简单的方案
单泵变频回路：
- 电源：三相 380V 进线
- 主回路：断路器 → 变频器 → 接触器(旁路，变频故障时直接工频运行)→ 电机
- 控制回路：PLC/控制器 输出 0–10V 或 4–20mA 给变频器频率指令
- 反馈回路：压力变送器 4–20mA 接回 PLC
这是最低配方案,适合 1 台水泵、压力变化不大的场景。
三、恒压供水原理：变频 + PID 反馈 核心公式 + 调试要点
恒压供水 PID 控制逻辑：
- P(比例):压力偏差 × Kp = 频率调整量，响应快但有静差
- I(积分):压力偏差累计 × Ki,消除静差
- D(微分):压力变化率 × Kd,抑制超调
变频器内置 PID 参数调试经验值：Kp = 0.5–1.0,Ki = 0.3–0.5 s,Kd = 0(水泵一般不用 D 项，容易振荡)。
现场调试 PID 时，先 关闭积分项(Ki = 0),只留 P,从小到大调 Kp,直到压力能稳在设定值附近但不超调；再加 Ki 慢慢加，直到稳态无静差。Kp 一开始就给大，压力会反复振荡、变频器频繁过流跳保护——先小后大，稳定了再加。
四、一用一备自动轮换怎么实现? 互锁 + 定时器
生活泵 / 消防泵常用「一用一备」方案，主泵故障时备用泵自动投入。金麟典型做法：
- 硬件互锁:KM1(主泵)与 KM2(备用)用机械互锁，防止两台同时启动
- 控制逻辑:PLC 内部用定时器，24h 或 1000h 自动切换主备；故障时 KM1 跳闸，KM2 自动投入
- 信号反馈:每台水泵配水流开关 / 压力开关，反馈「正常运行」信号
一用一备柜常用配置示例（按工程确认）：
| 元件 | 型号 | 数量 |
|---|---|---|
| 变频器 | 施耐德 ATV320 / ABB ACS580 | 1 台 |
| 接触器 | 施耐德 LC1-D 系列 | 2 个 |
| 断路器 | NSX 系列塑壳 | 2 个 |
| 热继电器 | LRD 系列 | 2 个 |
| 压力变送器 | 4–20 mA 输出 0–1 MPa | 1 个 |
| PLC | 西门子 S7-200 SMART | 1 套 |
五、多泵联动控制原理(2 用 1 备 / 3 用 1 备) 大流量场景的标配
大型水厂、小区高层供水、商业综合体常用多泵联动。常见方案：
| 方案 | 台数 | 运行逻辑 | 典型流量 |
|---|---|---|---|
| 2 用 1 备 | 3 台 | 1# 变频 + 2# 工频；压力高 → 1# 降速；压力低 → 2# 工频；3# 备用 | 30–100 m³/h |
| 3 用 1 备 | 4 台 | 变频轮换，1 主 2 辅 + 1 备 | 100–500 m³/h |
| 全变频联动 | N 台全变频 | 压力差大，多台并联变频，自动加减泵 | 500+ m³/h |
多泵联动柜的常用配置：变频器 N 台 + 软启/工频旁路 N-1 台 + PLC 1 套 + 触摸屏 1 块 + 压力变送器 1 个 + 流量计 1 个(可选)。

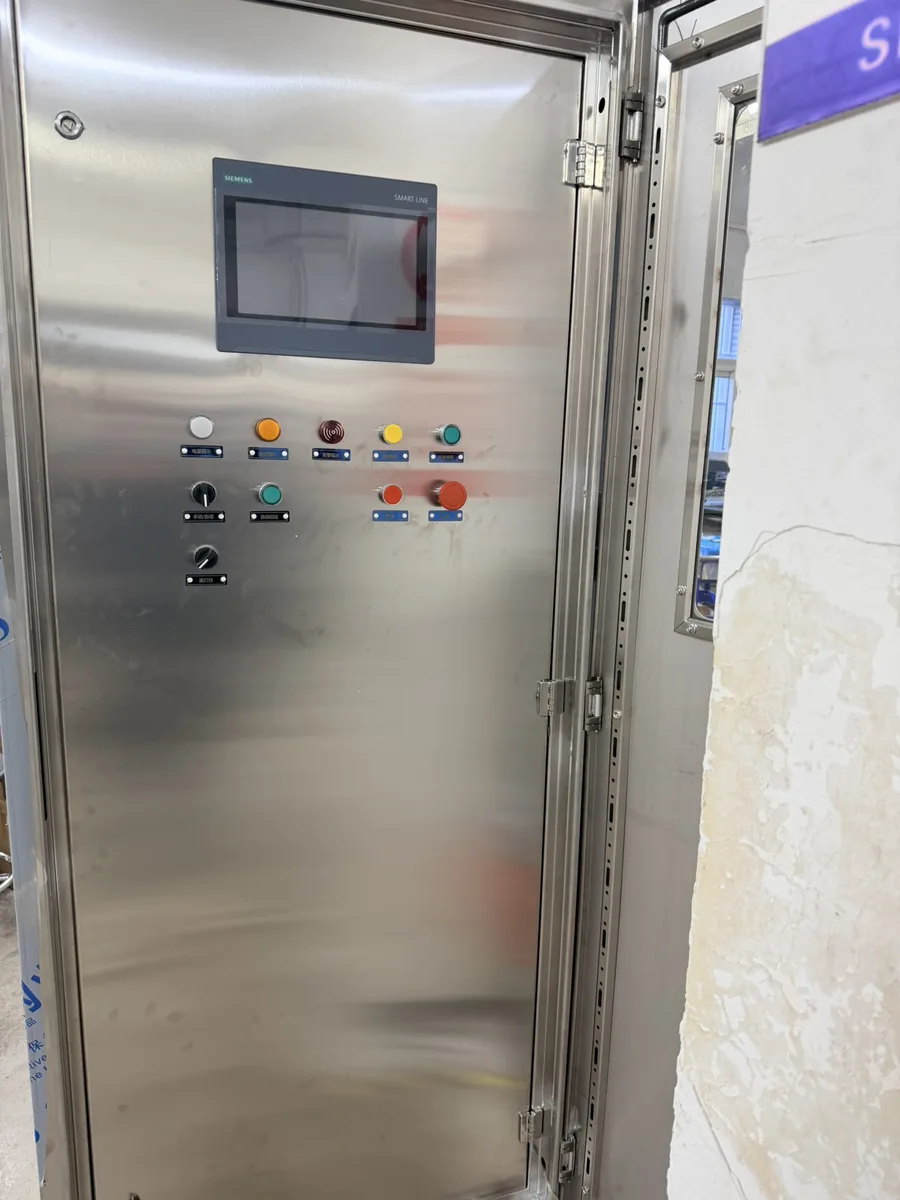

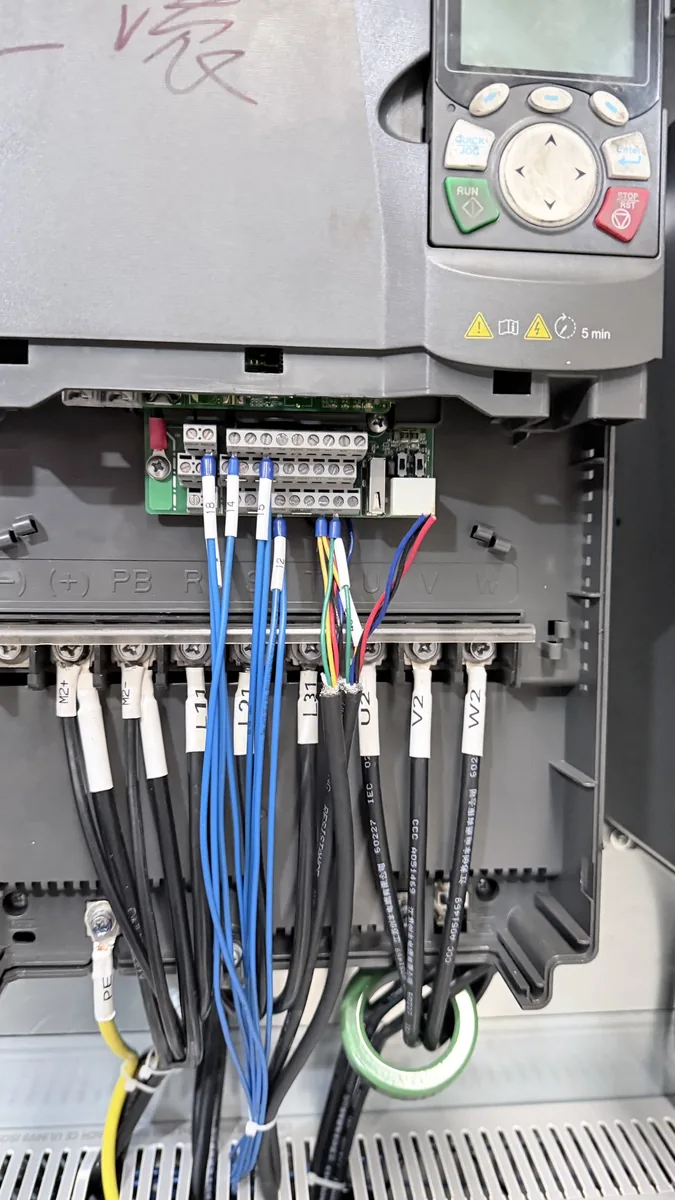

六、工厂实拍：4 张水泵控制柜装配 (车间实拍)
常见问题 FAQ
恒压供水压力波动大怎么办?
三个常见原因：①PID 参数未调好(Kp 太大或 Ki 太小) ②压力变送器位置不对(应装在管网最远端，不是水泵出口) ③管网有气(排气阀未开)。先查信号，再调参数，最后查气阻。
变频水泵柜一定要配 PLC 吗?
单泵可以不用(变频器内置 PID 够用);多泵联动 / 一用一备必须用 PLC。两者结构差别主要在接触器数量、互锁逻辑与程序量——具体配置与价格按泵组数量和旁路要求核算，发图即可报价。
一用一备自动轮换的周期多长?
经验值：24h 或累计运行 1000h 切换一次。消防泵按规范：每周巡检 1 次，每月切换 1 次(《消防给水及消火栓系统技术规范》GB 50974-2014)。金麟 PLC 程序默认 24h + 1000h 双重判断。
变频水泵节电率多少?
20–50%,具体看实际工况。流量/压力需求变化越大，节电率越高。调速比 0.7 的时候，实际功率只有工频的 0.34(立方关系)。金麟为多家水厂 / 商业综合体做过实测，平均节电率 30–40%。
消防泵控制柜和普通水泵柜有什么区别?
消防泵必须双电源 + 机械应急启动(GB 50974-2014 强制)。具体：① 双电源切换(市电 + 发电机)② 机械应急启泵(直接接触器，不依赖 PLC)③ 巡检功能(每周自检)④ 启动时间 ≤ 30s。金麟消防泵柜全套做齐，符合规范验收。
