消防泵控制柜
- 设计依据：GB 50974-2014（消防给水及消火栓系统技术规范）关于泵组配电与启动的要求
- 双电源：末端自动切换装置（ATS），主备电源自动投入，切换时间按项目要求配置
- 启动方式：直接启动、星三角降压、自耦降压、软启动按泵功率与电网条件选
- 应急功能：机械应急启泵装置，控制回路失效时仍可手动强制启动
- 保护与信号：过载、缺相、短路、缺水保护；运行、故障、电源状态信号输出至消防控制室
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | 落地式消防泵控制柜，单泵或多泵一柜（可含巡检柜） |
|---|---|
| 标准尺寸（宽×深×高） | 800×600×2000 / 1000×600×2000 mm，多泵方案按台数加宽 |
| 柜体结构 | 2.0 mm 冷轧碳钢折弯焊接 + 加强筋，静电粉末喷涂 |
| 表面处理 | 除油 → 除锈 → 磷化 → 静电粉末喷涂 60–80 μm，200℃ 烘烤 30 分钟 |
| 防护等级 | IP54 标配（泵房内安装）；户外或潮湿环境可选 IP55 / IP65 |
| 门与锁 | 双门结构，面板标识含泵编号、功能与操作方向；机械应急装置位置明显 |
| 安装方式 | 落地安装，柜前留 ≥1200 mm 操作与检修通道 |
| 进出线 | 底部电缆进线带格兰板，主回路出线用铜排引出 |
| 设计依据 | GB 50974-2014 消防给水及消火栓系统技术规范（泵组配电与启动要求） |
|---|---|
| 电源配置 | 双路电源进线 + 末端自动切换装置（ATS），主备电源自动投入 |
| 泵组配置 | 单泵、一用一备、两用一备、多泵并联（按消防水系统设计流量确定） |
| 起动方式 | 直接起动、星三角降压、自耦降压、软启动，按泵功率与变压器容量选 |
| 启动条件 | 压力开关 / 流量开关 / 消防控制室手动 / 现场应急按钮，多路信号并行 |
| 机械应急 | 机械应急启泵装置，控制回路失电或失效时可手动强制合闸启泵 |
| 保护功能 | 过载、缺相、短路、过热保护；水池低水位保护（防泵空转） |
| 信号接口 | 运行、故障、电源状态、手自动状态无源接点输出至消防控制室 |
| 一用一备消火栓泵 | 两台泵主备运行，压力开关信号启动，故障自动切换 |
|---|---|
| 两用一备喷淋泵 | 三台泵两用一备，按管网压力下降幅度逐台投入 |
| 稳压泵 + 主泵联锁 | 稳压泵维持管网压力，压力下降到主泵启动值时投入主泵 |
| 机械应急启动方案 | 带机械应急启泵装置，控制回路失效时手动强制启动 |
| 巡检柜方案 | 配消防泵自动巡检柜，定期低频巡检防止泵与阀件长期静止失效 |
| 双电源末端切换 | 两路电源进线经 ATS 切换后供电，含电源状态监视与故障报警 |
| 设计依据 | GB 50974-2014；成套结构参照 GB/T 7251.1 / IEC 61439-1 |
|---|---|
| 电气间隙与爬电距离 | 符合污染等级 3、过电压类别 III 要求 |
| 绝缘电阻 | ≥1 MΩ（500V 兆欧表） |
| 工频耐压 | 主回路 2500V / 1 min，控制回路 1500V / 1 min |
| 双电源切换试验 | 主备电源切换、切换时间与切换后泵运行状态逐项实测记录 |
| 出厂试验（逐台） | 回路检查、绝缘与耐压、多路启动信号动作、故障切换、机械应急启泵、带载试运行 |
| 随货文件 | 电气原理图、端子接线表、试验报告、BOM、出厂照片（认证相关文件按项目要求提供） |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
电源末端切换
两路电源在柜内末端自动切换，主电源失电备电源自动投入，并把电源状态输出到消防控制室。切换时间与切换后泵的启动状态逐台实测记录。
机械应急兜底
控制回路失效、模块损坏、程序跑飞，都还有一条机械应急启泵的通路。这条通路在出厂前单独动作试验，不依赖任何电子元件。
启动信号并行
压力开关、流量开关、控制室手动、现场应急按钮多路并行，任一路有效即可启动。消防系统里不做“或门省事”的设计。
保护动作全试一遍
过载、缺相、短路、低水位保护，出厂前逐项模拟动作并记录。消防泵不允许在保护上留“应该没问题”。
柜前操作空间
柜前留 1200 mm 操作与检修通道，机械应急装置的位置在面板上标清楚 —— 着急的时候没人有空翻图纸。
长期静止也是故障源
配巡检柜的场合，定期低频巡检检查泵组与阀件状态。消防泵最常见的问题不是用坏，是放坏。
实拍与柜体结构

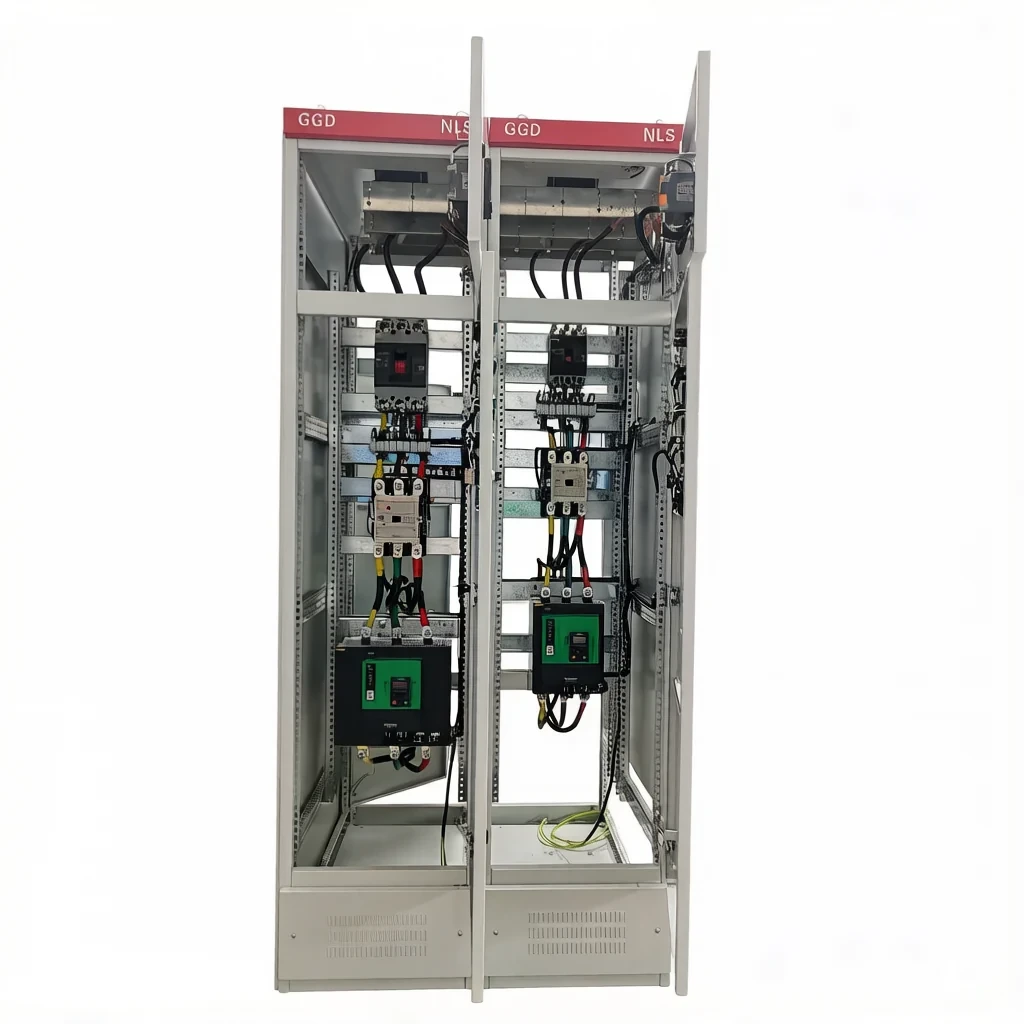

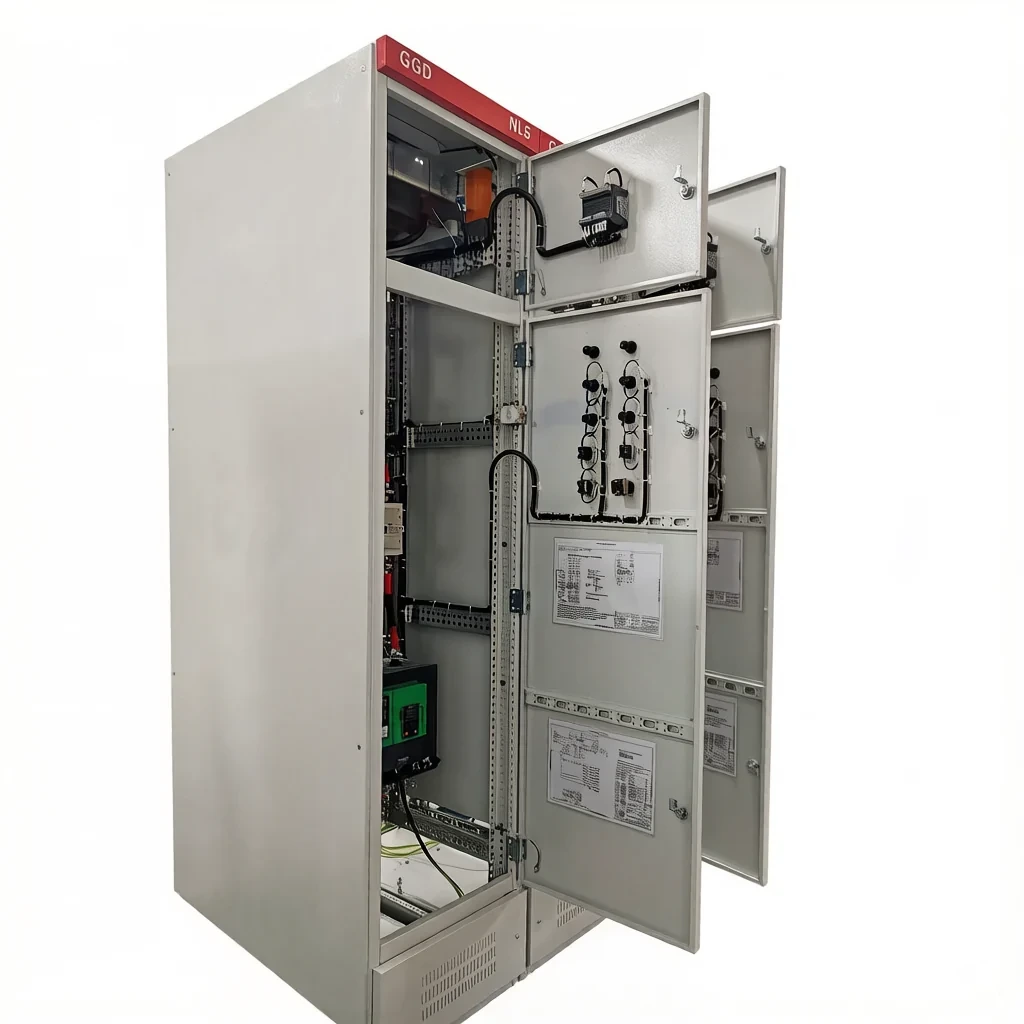

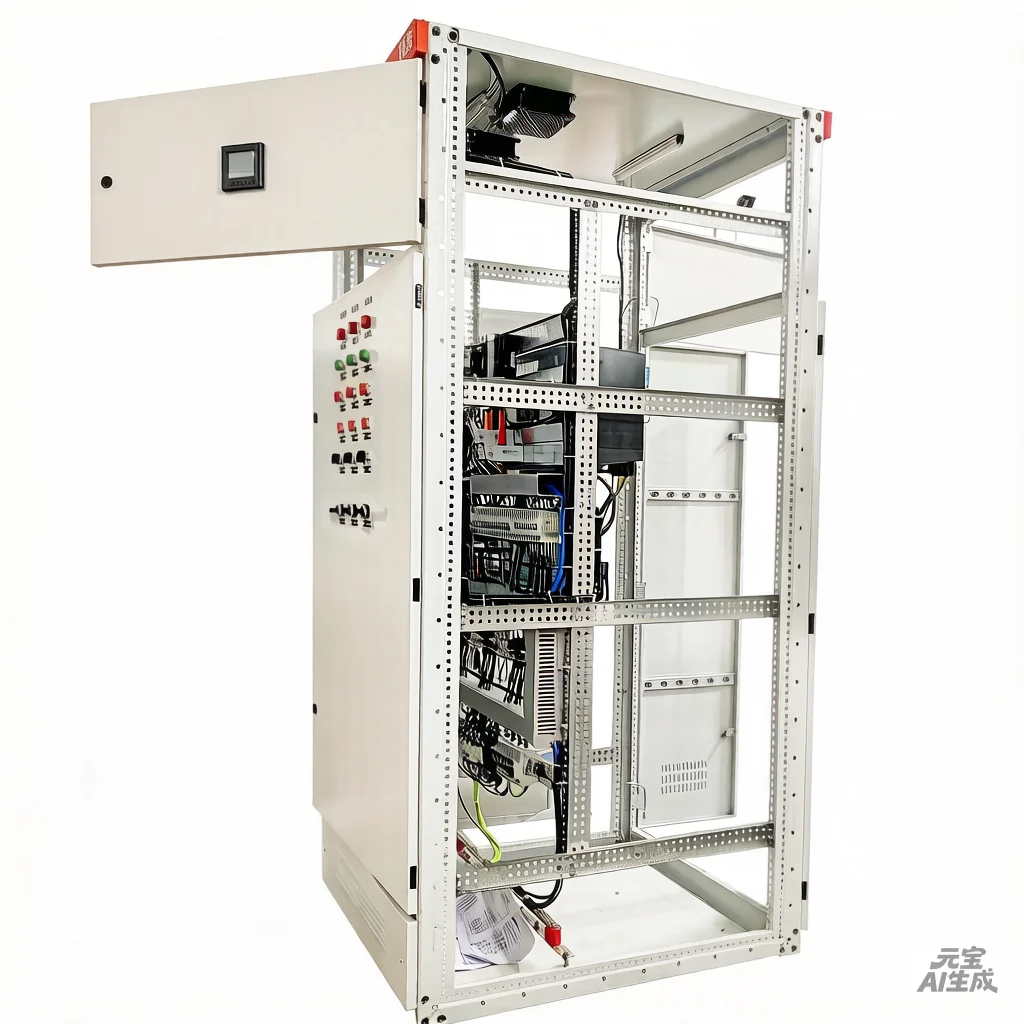

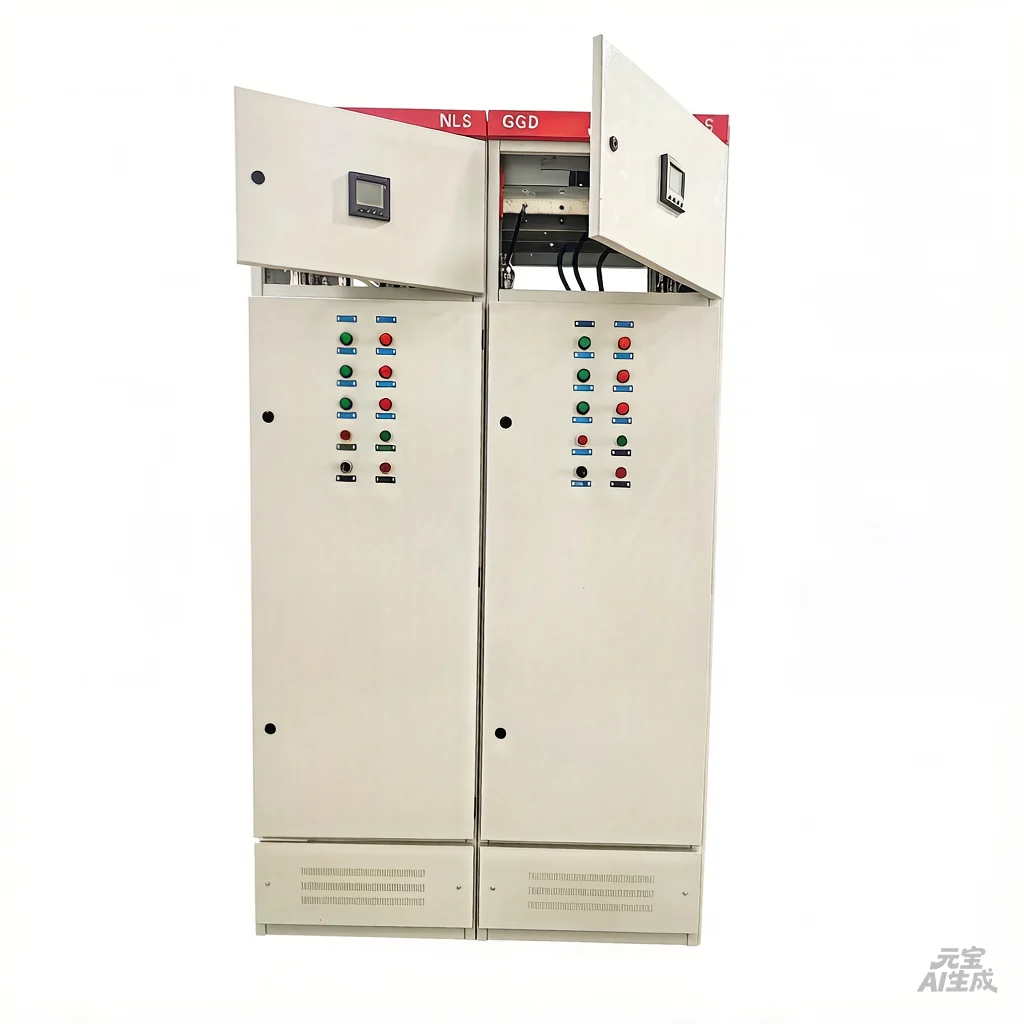

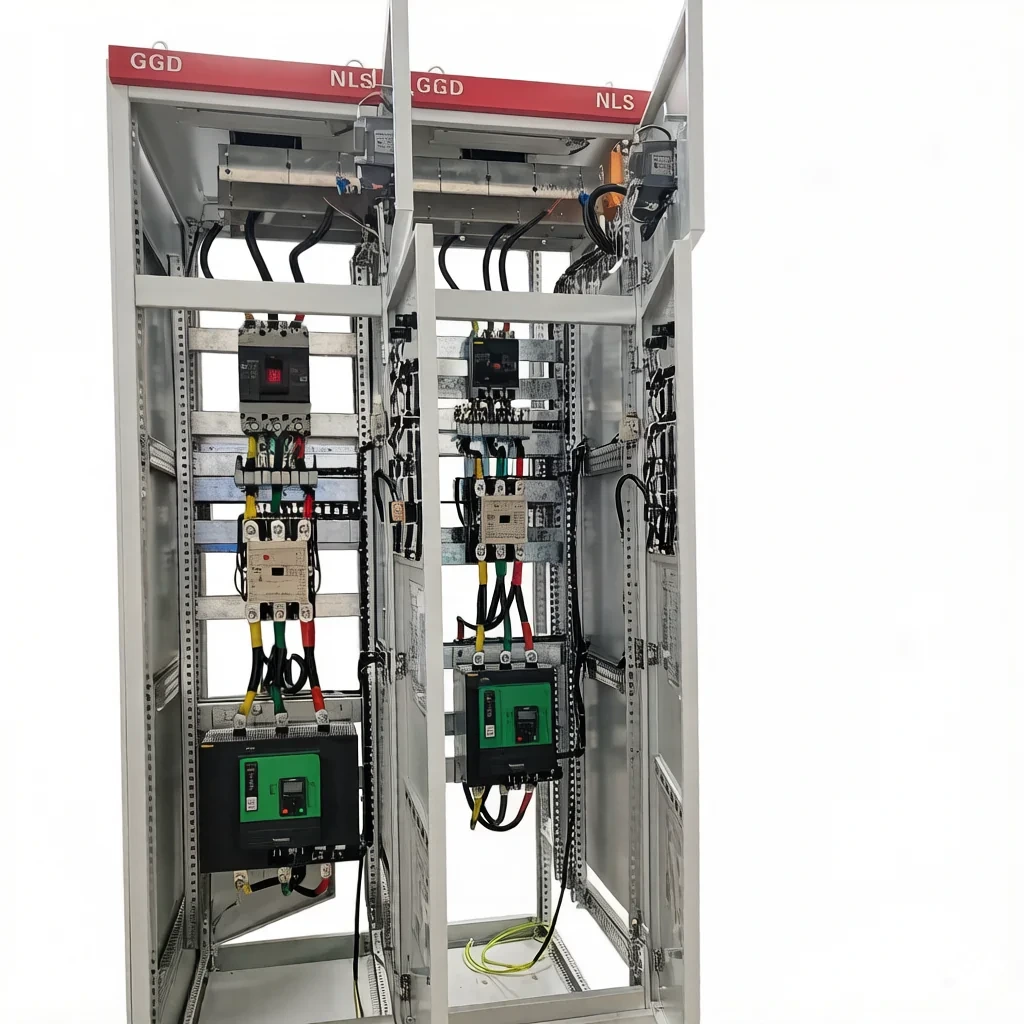

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
厂房与仓库消防
消火栓泵、喷淋泵的主备控制与双电源切换。
商业综合体与写字楼
消防泵房泵组控制，信号接入消防控制室。
住宅小区地下泵房
生活与消防合建泵房中的消防泵组控制柜。
医院与数据中心
高可靠性要求的消防给水与稳压系统。
化工与石化厂区
按项目消防设计要求的泵组配电与控制方案。
旧消防泵房改造
保留泵组更换控制柜与双电源装置，补齐应急启动与信号输出。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
消防泵控制柜需要强制认证吗？
消防泵控制柜涉及消防产品市场准入要求，不同项目的要求不完全一样。请在询价时明确项目的认证与验收要求，我们按项目要求匹配供货方案并提供相应文件。
双电源切换你们做哪一部分？
柜内做末端自动切换装置（ATS）：两路电源进线、主备自动投入、切换状态与故障信号输出。进线侧的电源来源、变压器与上级开关由项目电气设计确定。
机械应急启泵起什么作用？
当控制回路失电或控制元件失效、自动与手动电气启动都无法动作时，通过机械应急装置直接合闸启泵。它是消防泵配电的兜底措施，出厂前单独做动作试验。
一台柜能带几台泵？
常见是一用一备（两泵一柜）和两用一备（三泵一柜），多泵并联也可以做在一个柜里或分成几台柜。具体按消防水系统设计的流量与扬程确定泵的台数与功率。
水池低水位会停泵吗？
会做保护，但要和消防取水的实际要求一起考虑。常规做法是低水位报警并停止泵运行防止空转损坏，具体动作值按消防水池的有效容积与设计要求定。
询价需要提供什么？
消防水泵的型号、功率、数量与起动方式；双电源要求；启动信号来源（压力开关 / 流量开关 / 控制室）；泵房尺寸与安装方式；以及项目的认证验收要求。有消防水系统图最好，没有也能先出方案。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
消防泵房新建或改造？
把泵的型号功率、台数、起动方式与项目认证要求发过来，免费出控制方案与双电源配置 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
