数据中心配电柜
- 分层：市电切换 / UPS 段 / 列头柜 / 机架 PDU 四段链路，可按段承接，也可成套交付
- 冗余：N / N+1 / 2N 落到柜体数量与母排配置上，不只写在图纸上
- 计量：整柜级或分路级，分路级才分得清哪台设备耗电高、才算得出单柜电费
- 监测：干接点 / Modbus / SNMP 上报动环，协议在下单前定，柜子做完再加等于重做母排
- 隔离：A/B 双路物理分开走线，避免两路挤在同一柜内相邻母排——那等于没有冗余
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | 低压配电柜 / UPS 输入输出柜 / 列头柜（RPP）等，按链路位置定 |
|---|---|
| 标准尺寸（宽×深×高） | 600×600×2200 / 800×800×2200（落地柜）等，可非标定制 |
| 柜体结构 | 冷轧板喷塑或覆铝锌板，前后门可选通透散热 |
| 防护等级 | 常规室内柜 IP30–IP41；潮湿场所可做 IP54 级结构（按需确认） |
| 安装方式 | 落地安装为主；小型柜可壁挂；并柜时预留母线贯通空间 |
| 进出线 | 上进上出 / 下进下出按机房桥架与地板走向定 |
| 额定电压 | AC 220/380V（50 Hz），可按项目制式确认 |
|---|---|
| 额定电流 | 按负载计算，常见 250–2500 A |
| 主开关 | 框架断路器或塑壳断路器，按短路电流校核分断能力 |
| 冗余配置 | N / N+1 / 2N 三种，2N 为两套完全独立链路（A/B 物理隔离） |
| 分路配置 | 塑壳 / 微断分支，按负载逐路配置；分支数按机柜位与设备清单定 |
| 计量 | 整柜级（总表）或分路级（每支路互感器 + 采集），分路级支持独立告警 |
| 通讯 | 干接点 / Modbus RTU / Modbus TCP / SNMP，可对接动环与 DCIM |
| 保护 | 过载、短路、欠压；是否需要浪涌保护（SPD）按机房防雷分区定 |
| 单机柜位配电 | ATS + UPS 输入输出柜，一台柜覆盖单机柜位供电 |
|---|---|
| 标准机列配电 | UPS 输出柜 + 列头柜，一列一台列头柜，分支到机柜 |
| 双路冗余机列 | A/B 两列列头柜 + 机柜双电源，2N 架构 |
| 扩容预留 | 列头柜按未来机柜数预留分支位，扩容不换柜 |
| 柴发切换 | 市电与柴发之间加 ATS，切换延时与自复时间按运维规程定 |
| 设计与制造 | GB/T 7251.1（低压成套开关设备）系列 |
|---|---|
| 数据中心相关 | GB 50174（数据中心设计规范）相关条文 |
| 出厂试验 | 通电操作、回路核对、绝缘与耐压、监测点逐点核对 |
| 交付文件 | 接线图、分支对照表、出厂试验记录、合格证与随货清单 |
| 验收支持 | 可提供工厂验收测试（FAT）配合，按项目要求的项点执行 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
分支号即机柜号
每个分支对应的机柜号与设备写进对照表，贴柜门内一份、随货电子档一份：跳闸时值班人员直接看到是哪一列哪一台，不用挨个排查。
和标准表比着校
分路计量逐路与标准表比对，误差记录随货：动环告警可信的前提是计量数据可信，这一步不做，监测就是摆设。
A/B 不共槽
2N 项目里 A、B 两路的电缆不共桥架、柜内不共相邻母排段：冗余的关键是物理隔离，多拉一根线不叫冗余。
先算再定型
柜内有大功率元件时先核算温升再定散热方案，避免装完发现元件降容或过热跳闸。
回路标识到端子
回路编号、线号、端子号一一对应，且与图纸一致：现场改线后能对得上，是后期维护最省事的一步。
整柜包装
整柜包装、必要处加固，随货清单核对后发运，支持厂区自提或代发。
实拍与柜体结构

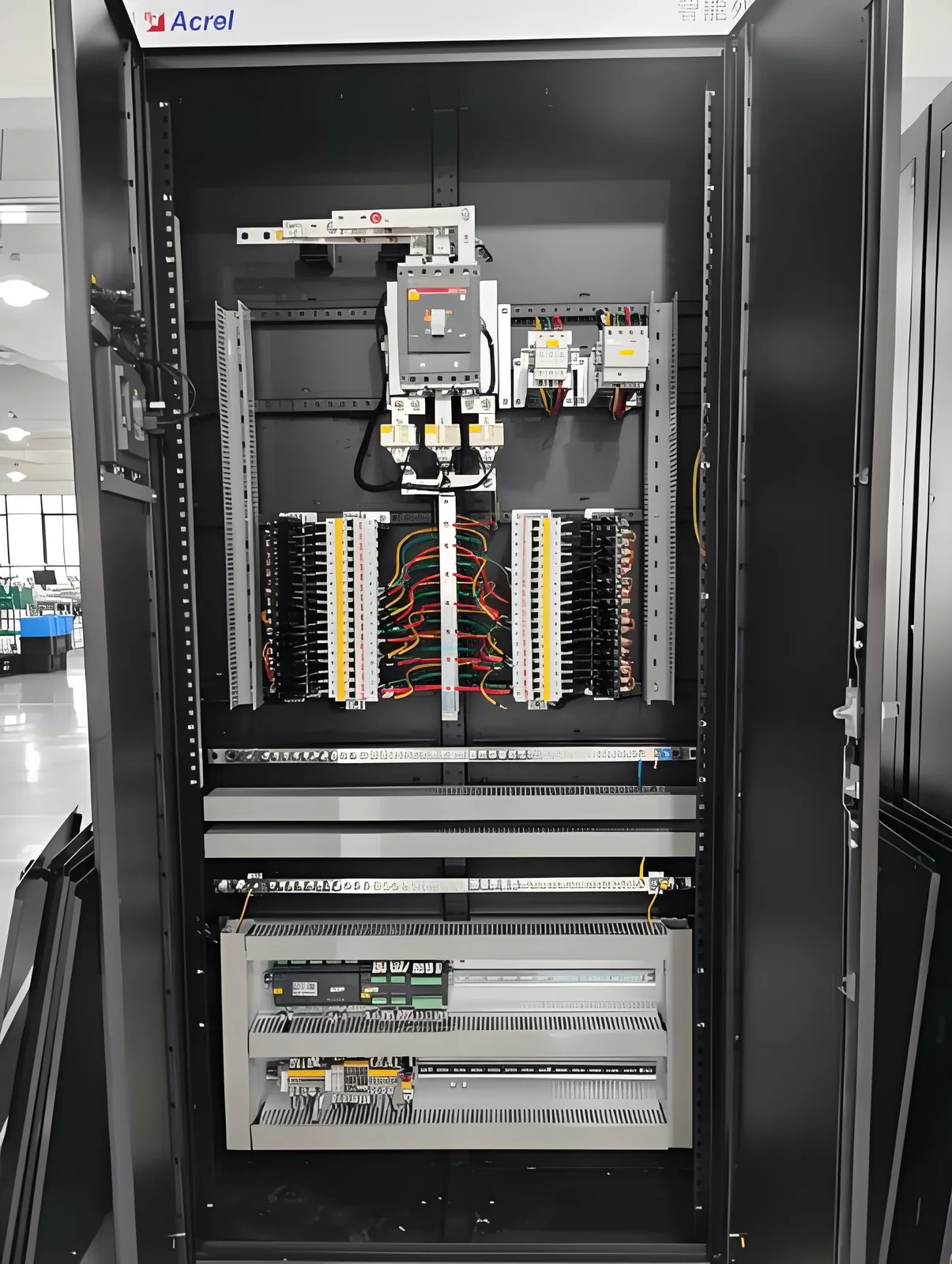

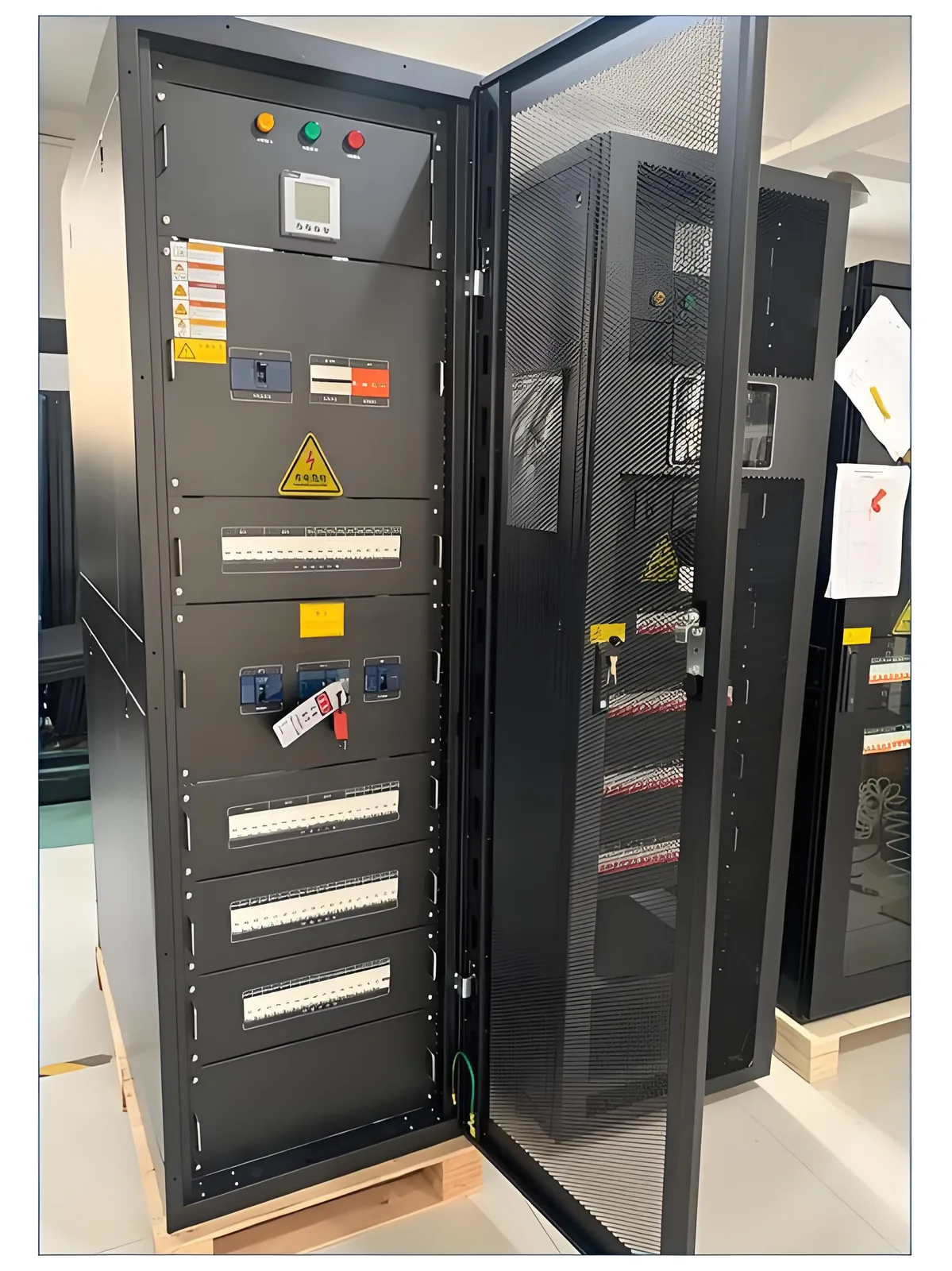

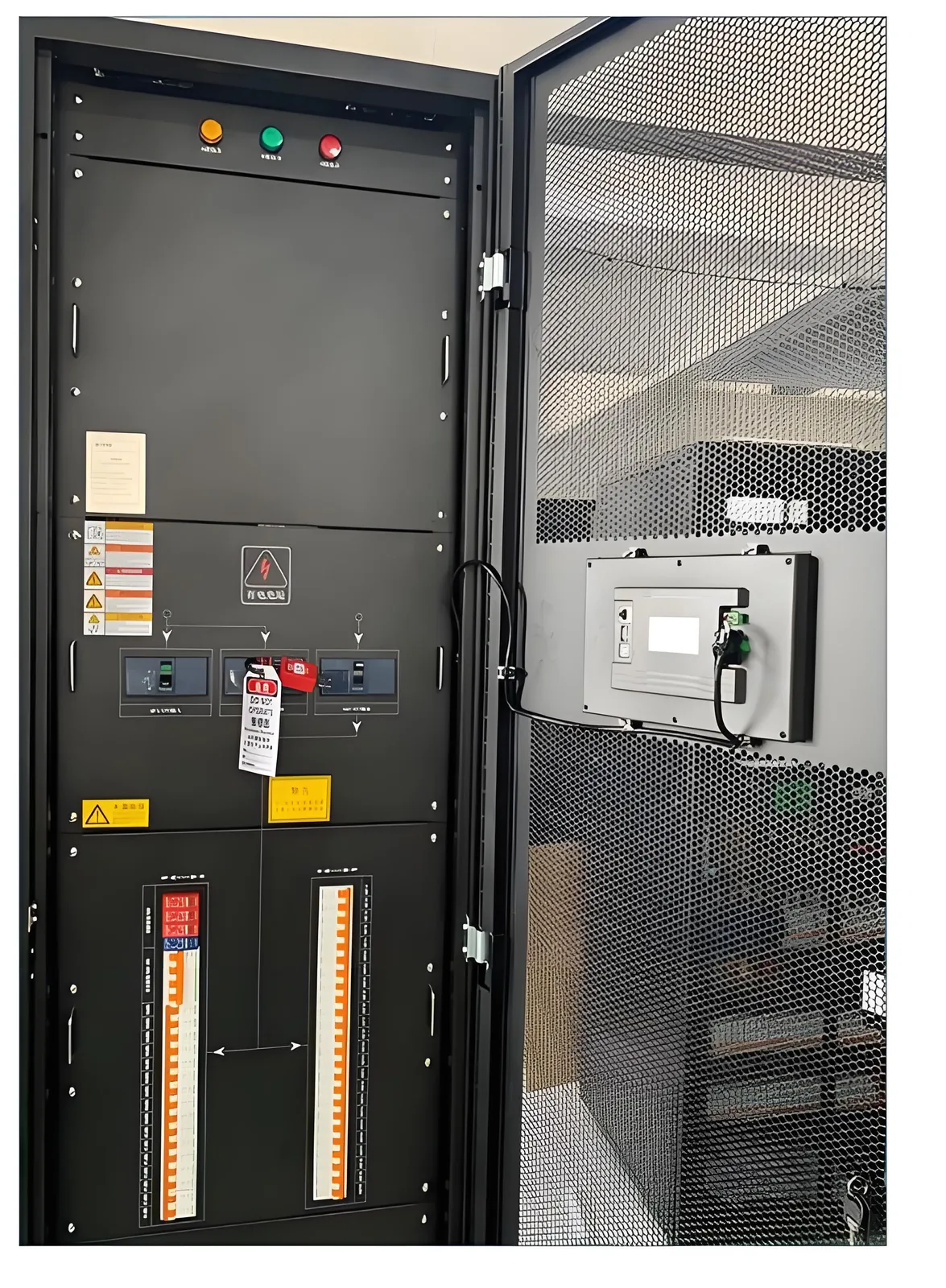

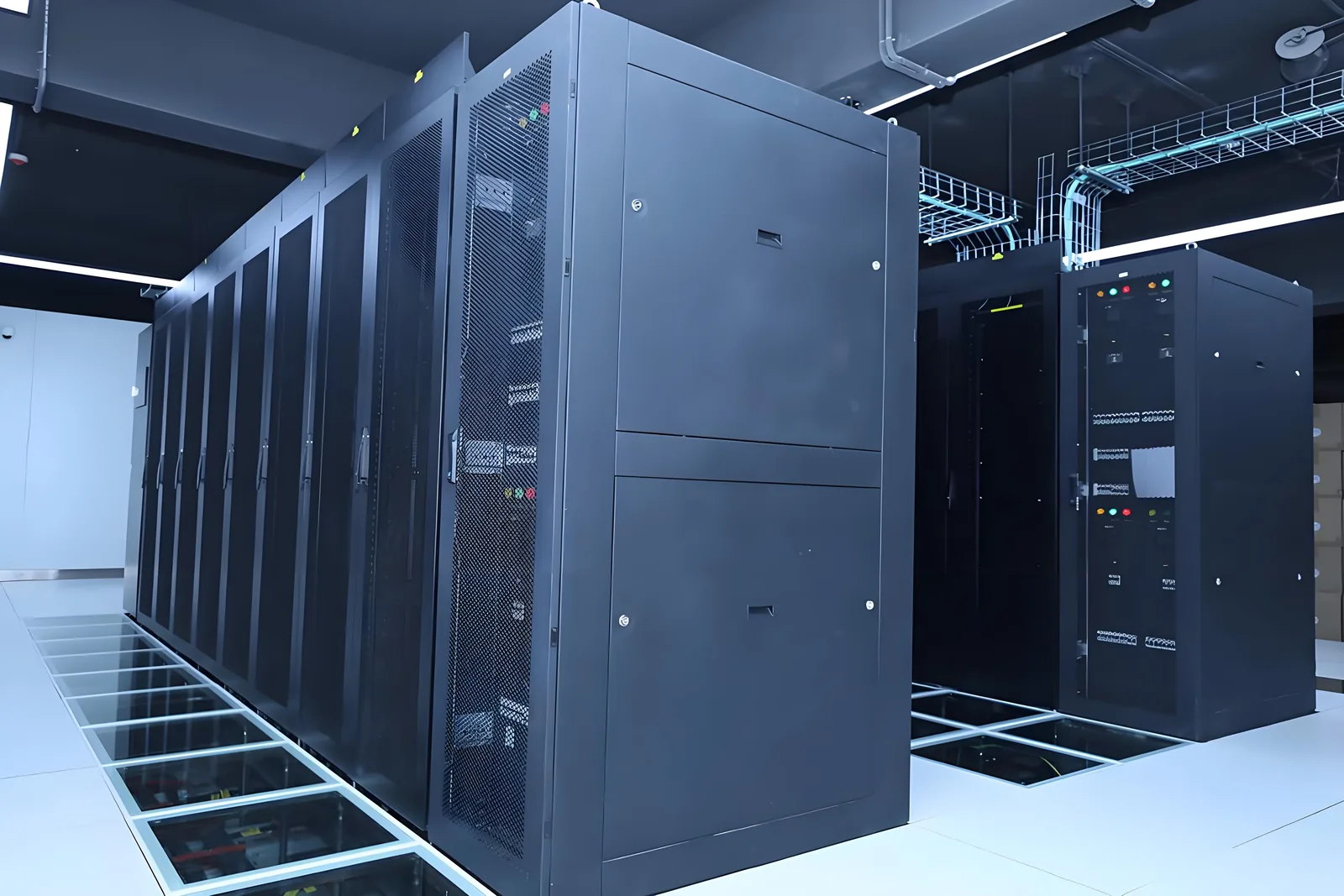

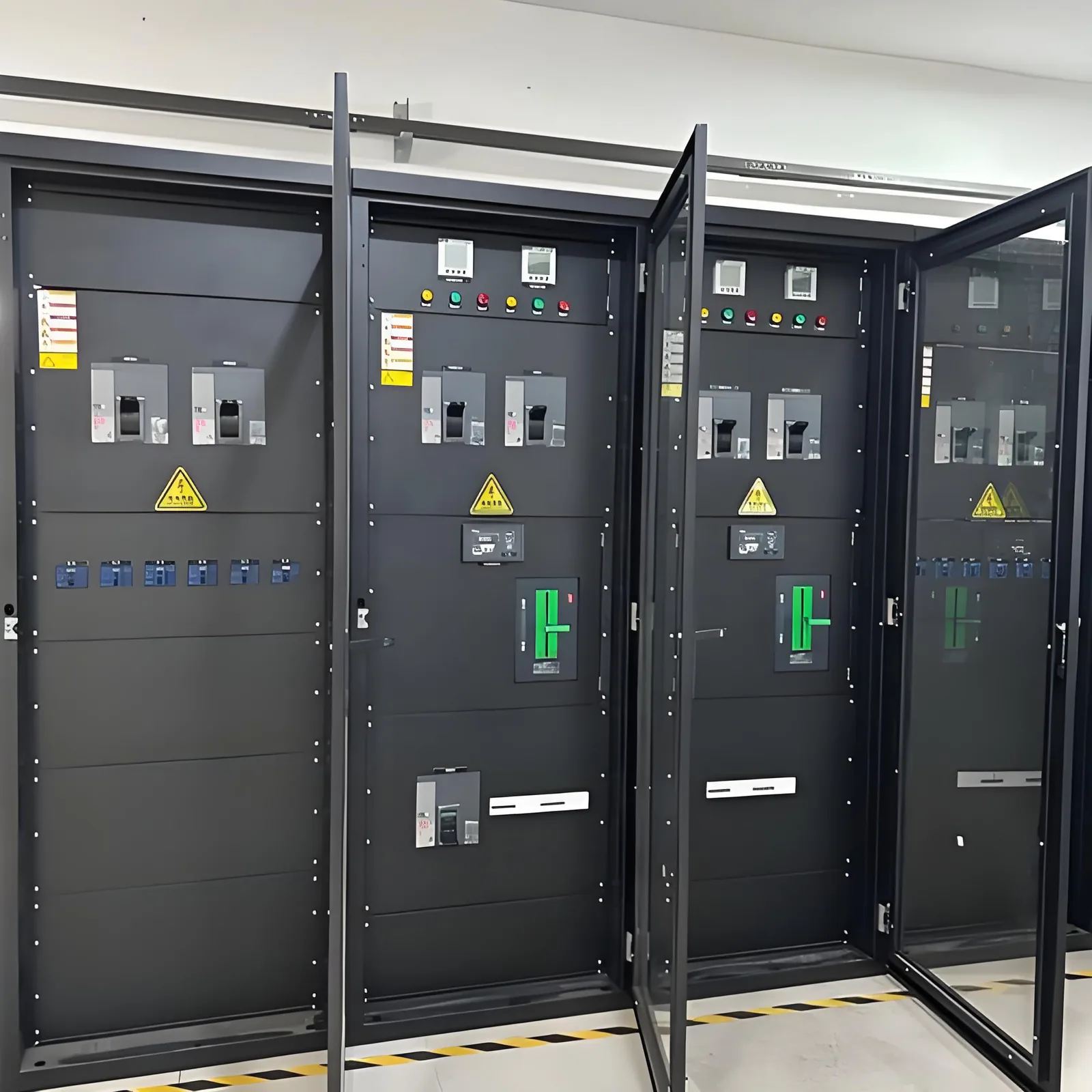

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
标准机房机列
一列一台列头柜，A/B 双路对应双电源机柜。
高密度算力机房
分支数量多、单柜功率密度高，需强化计量与散热设计。
边缘机房 / 小型 IDC
按段承接更省：ATS + UPS 柜即可覆盖单机柜位供电。
机房扩容改造
在既有链路中加装或替换某一段，分支位预留避免二次换柜。
配套动环监控
计量与通讯对接动环或 DCIM，实现容量预警与单柜用电分摊。
非标机房工况
电压制式、柜体尺寸、防护等级与安装方式按现场条件定制。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 交期 | 图纸确认后 15–25 天 |
| 质保 | 1 年 |
| 起运地 | 杭州（厂区自提或代发） |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰（可按指定品牌） |
| 柜体材质 | 冷轧板喷塑 / 覆铝锌板 / 不锈钢（按环境定） |
| 成套范围 | 柜体 + 回路 + 母排 + 标识 + 出厂试验 |
| 随货文件 | 出厂试验记录、分支对照表、接线图、合格证 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
数据中心配电柜和列头柜是什么关系？
层级关系：**数据中心配电柜指的是整条链路上的成套设备**，列头柜是其中一段。一条典型链路是：双电源切换柜（管用哪路电）→ UPS 输入/输出柜（管断电撑多久）→ 列头柜（管这一列分多少）→ 机柜 PDU（管这一台吃多少）。列头柜本身的细节（分支监测、A/B 双路、Modbus 上报）见数据中心列头柜产品页。
2N 是不是把两路电缆都拉上就行了？
**不够。** 2N 的核心是**物理隔离**：A、B 两路的电缆若走同一个桥架、或挤在同一台柜内的相邻母排段，一次故障会同时打掉两路，纸面上是 2N，实际等于 N。正确做法是两套完全独立的进线、UPS 与柜列，路径也分开。
分路级计量值得做吗？
取决于是否要精细运维。整柜级计量便宜，但算不出「哪台设备耗电高」，也做不了按机柜分摊电费与 PUE 精细化。**如果客户有这类打算，务必在下单时说明**——分路互感器需要穿过母排或预留安装位，柜体做完再想加，基本等于重做一次母排。
ATS 和 STS 能互相替代吗？
**不能。** 双电源自动切换柜（ATS）是机械触点切换，结构简单可靠但有秒级中断；静态转换开关（STS）是静态切换，毫秒级但成本更高。普通动力负载用 ATS，对中断极敏感的负载才用 STS，选谁取决于负载能不能接受中断。
大功率元件装进柜里，散热怎么处理？
先核算柜内温升，再定散热方式：发热小的自然通风即可；元件对进风温度敏感时用强制风冷或工业空调；同时要求高防护等级时只能用内外隔离的方式（热交换器或空调）。散热的可选范围由防护等级决定，这两件事要在图纸阶段一起定。
交期多久？能先出方案吗？
1 台起订，量产建议 ≥5 台，图纸确认后 **15–25 天**交货；特殊元件或特殊材质以报价单确认的交期为准。方案阶段只需提供供电制式、冗余等级、机柜数量与功率密度、计量与通讯要求、安装与进出线条件，**免费出柜体布置与分段建议**。
同一组主回路里的其他柜型
相关产品与行业方案按线上实际 URL 互链；图注只写画面能证住的内容。
供电制式与机柜清单发来，四段链路一次配齐
电压制式、冗余等级（N / N+1 / 2N）、机柜数量与功率密度、计量与通讯要求发来，免费出分段方案与柜体配置 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年，图纸免费。
ISO 9001:2015 · 1 台起订 · 15–25 天交货
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
