输送线控制柜
- 顺序控制：逆物流逐段起动（间隔 1–5 s）、顺物流逐段停机
- 联锁停机：任一段故障，其上游全部联锁停止，下游可继续排空
- 四类保护：跑偏开关、拉绳开关、堵塞检测、打滑（速度）检测
- 驱动：直起 / 星三角 / 变频按段功率与工艺定，长线用变频软起
- 元件：施耐德 / ABB / 西门子 / 正泰，可指定品牌或自采寄厂
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | 落地式为主，头尾两端可配就地按钮盒（含急停） |
|---|---|
| 标准尺寸（宽×深×高） | 800×600×1800 / 1000×800×2000 mm，按段数扩展，可非标 |
| 柜体结构 | 2.0 mm 冷轧碳钢，粉尘环境配过滤风扇 |
| 防护等级 | IP54 标配 / IP65（户外或冲洗环境） |
| 操作面板 | 全线起停、单段点动（检修）、段运行指示、故障段指示 |
| 就地操作 | 头尾按钮盒含急停、拉绳沿线接入 |
| 额定工作电压 | AC 380V / 400V；控制 AC 220V 或 DC 24V |
|---|---|
| 控制核心 | 继电器逻辑（≤4 段）或 PLC（≥5 段 / 需通讯），按段数选 |
| 驱动方式 | 工频直起（小段）/ 星三角 / 变频（长线 / 大倾角）按段配置 |
| 顺序控制 | 逆物流起动间隔 1–5 s 可整定；顺物流停机间隔按排空时间 |
| 保护接入 | 跑偏（两级）、拉绳（沿线）、堵塞（料位 / 光电）、打滑（速度开关） |
| 安全回路 | 保护与急停走安全继电器回路，断线检测常闭串接 |
| 通讯接口 | Modbus RTU / TCP 上报段状态与故障码；干接点简易接口 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰，支持自采寄厂 |
| 皮带输送多段型 | 头尾中多段驱动，逆流起动 + 联锁停机，矿山 / 砂石常用 |
|---|---|
| 流水线滚筒型 | 按工位分区控制，工位按钮联锁与节拍联动 |
| 分拣输送型 | 与分拣机 / 扫码器交互，段状态上报调度系统 |
| 变频长距离型 | 头尾多点变频驱动 + 速度同步，降低皮带张力 |
| 改造扩段型 | 原柜扩段：利旧母排与进线，新段回路与联锁并入 |
| 成套标准 | GB/T 7251.1 / IEC 61439-1 |
|---|---|
| 联锁验证 | 逐台验证顺序起动、任一段故障联锁停机与排空逻辑 |
| 出厂试验（逐台） | 绝缘电阻、工频耐压、通电模拟全段顺序与保护动作 |
| 温升 | 接触器与端子连接处 ≤70 K |
| 随货文件 | 原理图、段号对照表、I/O 点表、BOM、试验报告 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
顺序写死不靠人
起动顺序固化在控制逻辑里：从最下游段开始逐段向上，间隔可整定；操作工只按一个键，顺序不会错。
上游即停下游排空
任一段故障，其上游全部联锁停止、下游按排空时间顺序停，既不堆料也不憋停。
保护走常闭串接
拉绳、跑偏、急停全部常闭串接进安全继电器回路，断线即停机——线断了比信号丢了更安全。
柜内段号 = 现场段号
柜内回路、端子、指示灯全部按现场段号编号，对照表随货，检修不用对线。
时序逐台通电验证
出厂通电模拟全段顺序起动、单段故障联锁停机，每一步时序在试验记录打勾。
过滤风扇正压防尘
输送环境粉尘大，柜内正压过滤风道阻止粉尘侵入，接触器触点不被糊死。

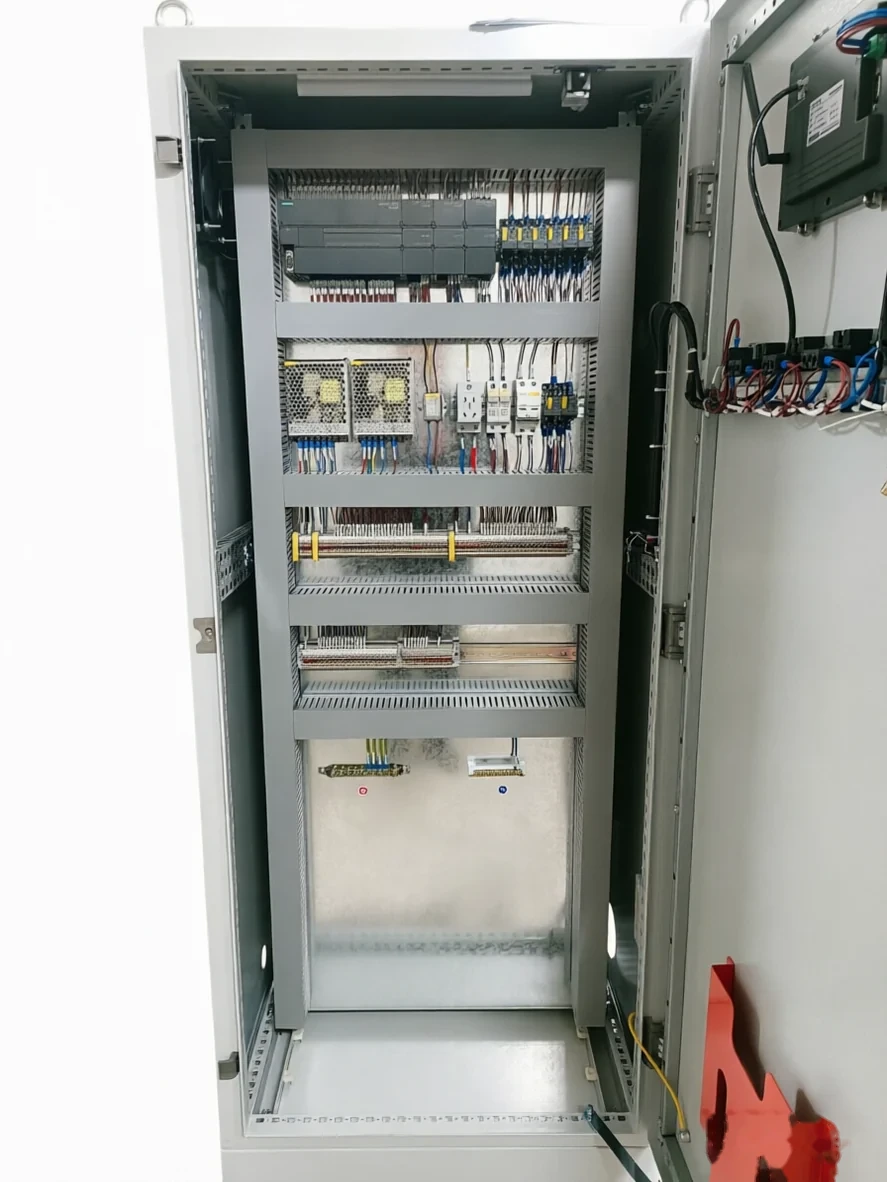

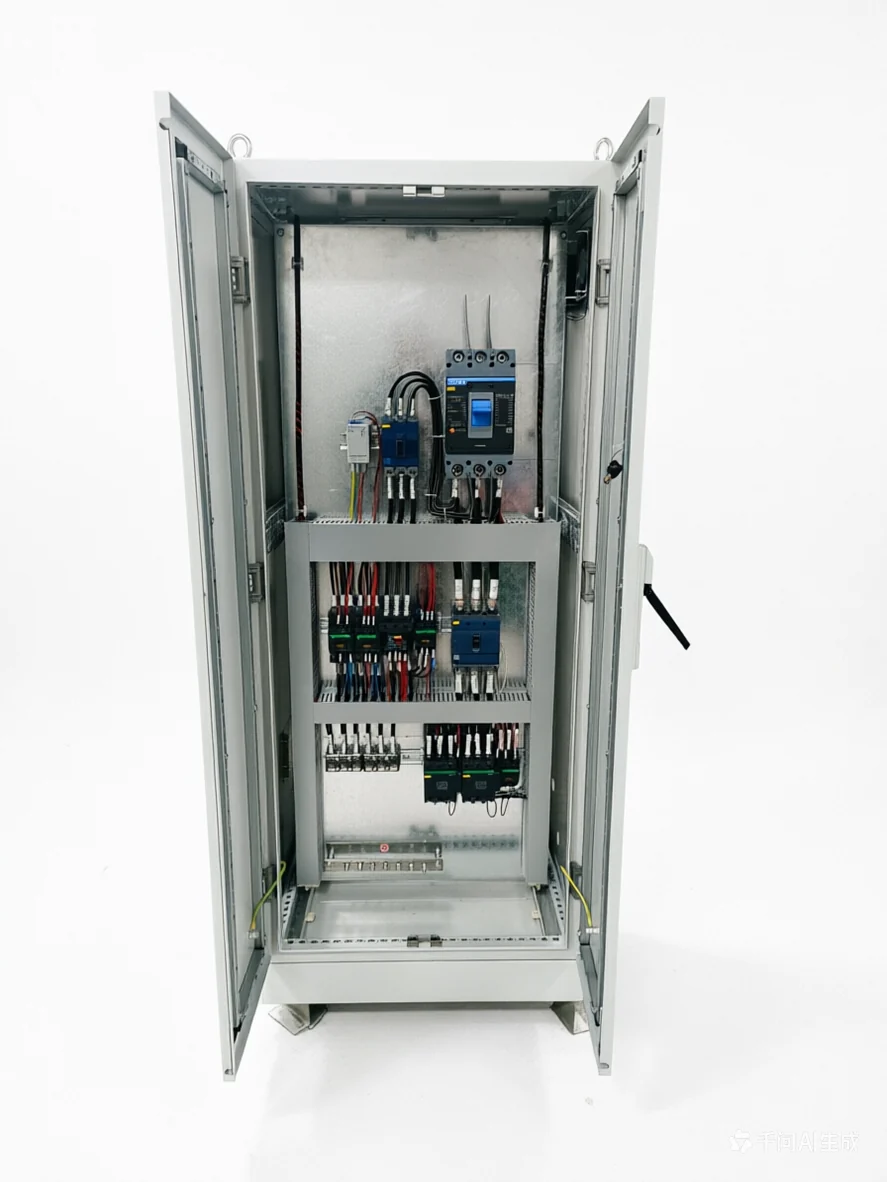

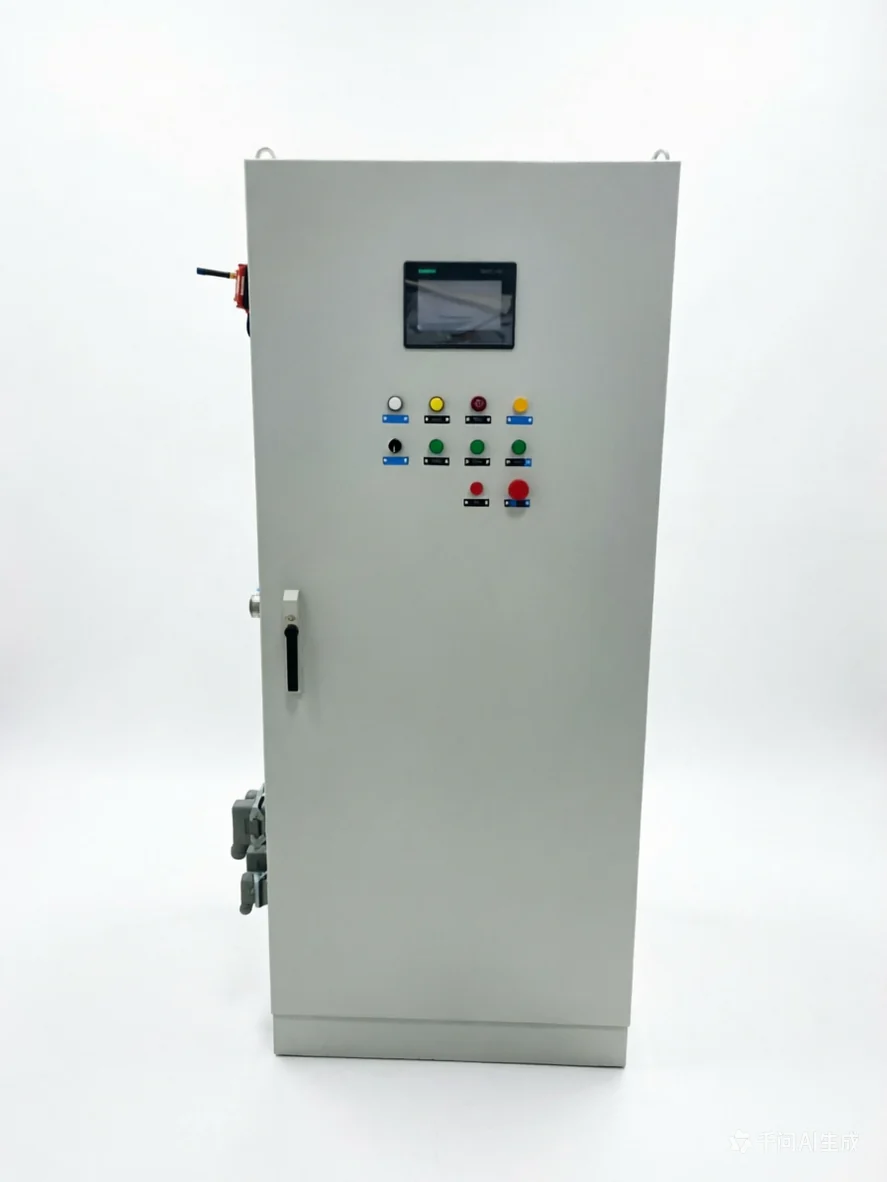

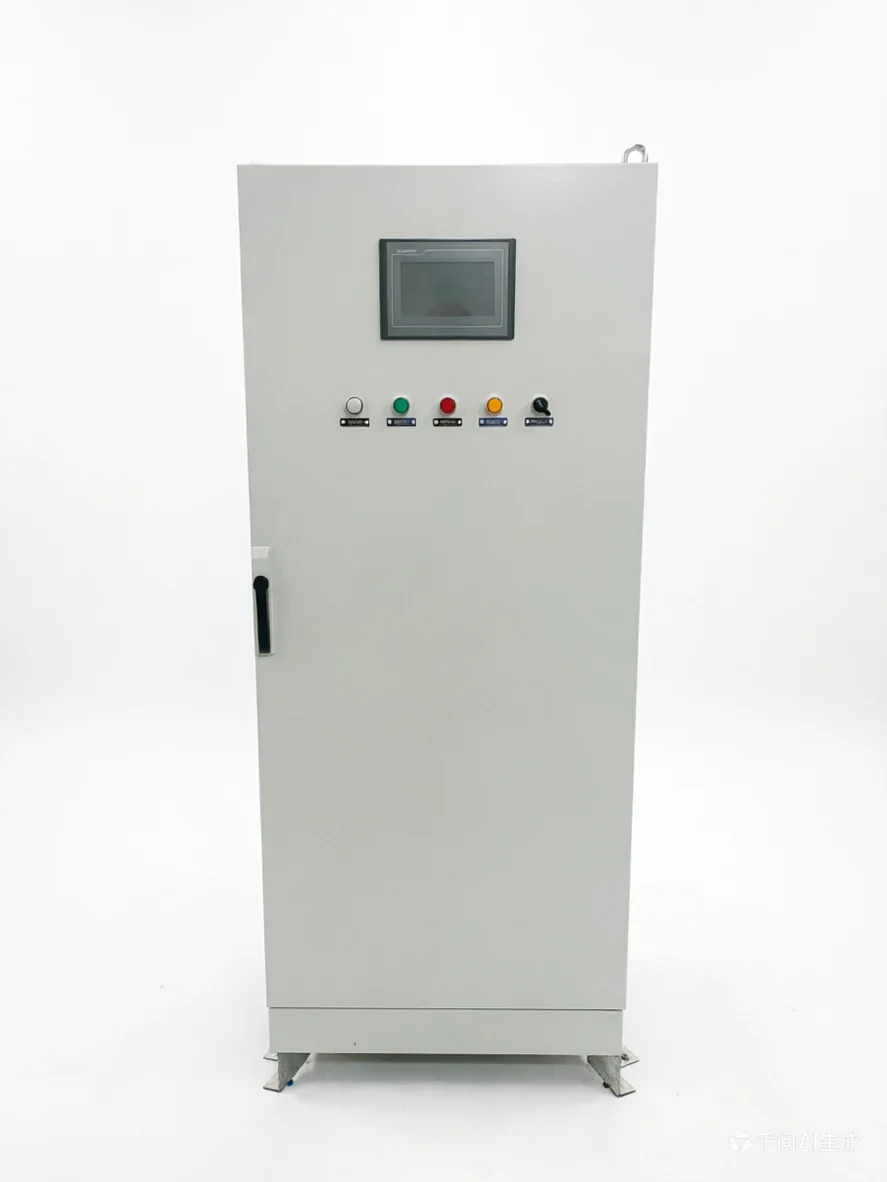

实拍与柜体结构
下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
砂石矿山皮带线
多段长距离输送，变频软起 + 四类保护。
流水线滚筒输送
按工位分区起停，与节拍和工位按钮联动。
仓储物流分拣线
段状态上报调度，与分拣机扫码联锁。
装车与卸料线
头尾就地操作盒，急停与拉绳沿线布置。
厂内转运改造
老线扩段或换柜，利旧进线与母排。
包装码垛线
与包装机联锁，堵料检测自动停上游。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
为什么要逆物流方向起动？
先起动下游，物料一落上来就有地方去；如果先起动上游，物料直接堆在还没转起来的下游段上，堵料压死皮带。停机相反：先停最上游，下游把余料排空再逐段停。
拉绳开关怎么布置？
沿线每隔 30–50 米一侧布置，钢丝绳穿管连接，任一点拉动即全线或该段急停。拉绳信号接常闭安全回路，断绳（松弛）也要报出来。数量与间距按皮带长度和规范谈。
继电器逻辑和 PLC 怎么选？
段数少（≤4 段）、逻辑固定，继电器逻辑便宜耐用；段数多、要故障码上报、节拍联动，PLC 更合适。两头我们都做，按段数与需求如实推荐。
能接 WMS 或调度系统吗？
预留 Modbus RTU / TCP：段运行状态、故障码、运行小时上报；调度下发段起停。协议与点表在方案阶段对好，联调我们配合。
皮带很长、头尾都要驱动怎么办？
头尾多点驱动配变频，做速度与转矩同步（主从控制），避免单点驱动把皮带拉长。倾角大或地形起伏的线一定要按张力核算，把参数发来我们算。
打滑检测有必要吗？
皮带跑空看不出问题，一上料滚筒打滑摩擦发热才是火灾隐患。速度开关对比滚筒与皮带速度，差异超限即停机报警。长距离与提升线强烈建议配。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
这套产品的行业配套做法
工况细节、柜型组合与定制点在行业配套方案页里展开，这里直接过去看。
把线体布局发来，段号照现场编
线体布局图或段清单（长度 / 功率 / 保护需求）发来，免费出顺序控制方案 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
