为什么市政柜总在现场出问题
市政照明是电压不高但工况很硬的活：户外、无人、年年挨雷击，而且维护的人没参加过设计评审。以下是我们重点防的四种失效。
雷击和操作过电压
长距离架空线路就是一根好天线。没有配合好的浪涌保护，一个雷雨季节就能带走接触器、驱动和控制器——而且故障看起来像元件质量问题，不像雷击。
不知道每个回路在耗多少电
没有分回路计量，就只能夜里上街一盏盏查故障。能耗报表靠估算，电缆被盗或漏电几个月都发现不了。
水和冷凝湿气
人行道边的柜子要吃路面溅水和暴雨。底座没封、门封压不均的柜子，两个冬天就变水箱。
后加的智能化装不进去
远程监控往往在柜子装好之后才定。没有预留空间、没有明确协议、没有备用回路，加智能化就得把刚买的柜子换掉。
城市节点怎么做的，能拿什么来验收
四条设计决定，一一对应上面的失效模式。全部是标准选项，不是加配。
| 设计决定 | 柜内怎么改 | 可核验 |
|---|---|---|
| 雷击与浪涌损坏 | 主进线与各出线回路都装二级浪涌保护（40kA），与上级保护器件配合，并设专用接地排，保证到接地极的通路阻抗足够低。 | 保护接地连续性按 ≤0.1Ω 的通路验收，结果写入试验报告。 |
| 没有回路级可见度 | 每个出线回路配电流互感器与计量，灯具支持时做 0–10V 或 DALI 调光，全部映射到集中器的寄存器表。 | 随柜提供寄存器映射表与点位表，交给你的平台集成方。 |
| 进水 | 发泡门封配多点压紧锁、底部密封格兰板、防雨檐，柜体对角线控制在 1.5mm 以内，保证门封四周压得均匀。 | 随货提供按 IEC 60529 / GB 4208 出具的 IP 测试报告。 |
| 后期加装智能化 | 预留安装空间和明确的协议接口（RS485 Modbus RTU，或 4G / 以太网配集中器），配电段预留备用回路。 | 竣工原理图与端子表，每个对外端子都有编号。 |
这一大类我们做过的设备与场景
市政与智慧城市是我们主攻方向之一。智慧路灯已有完整资料与实拍素材；无人机基站属已交付履历，可谈方案，不配项目图。
市政基建与智慧城市的配套方案
下面这些是这一类工况里我们配套过的设备与做法。每个方案页写了设备工况、遇到的问题、柜子怎么配、以及哪些点可以按项目定制。

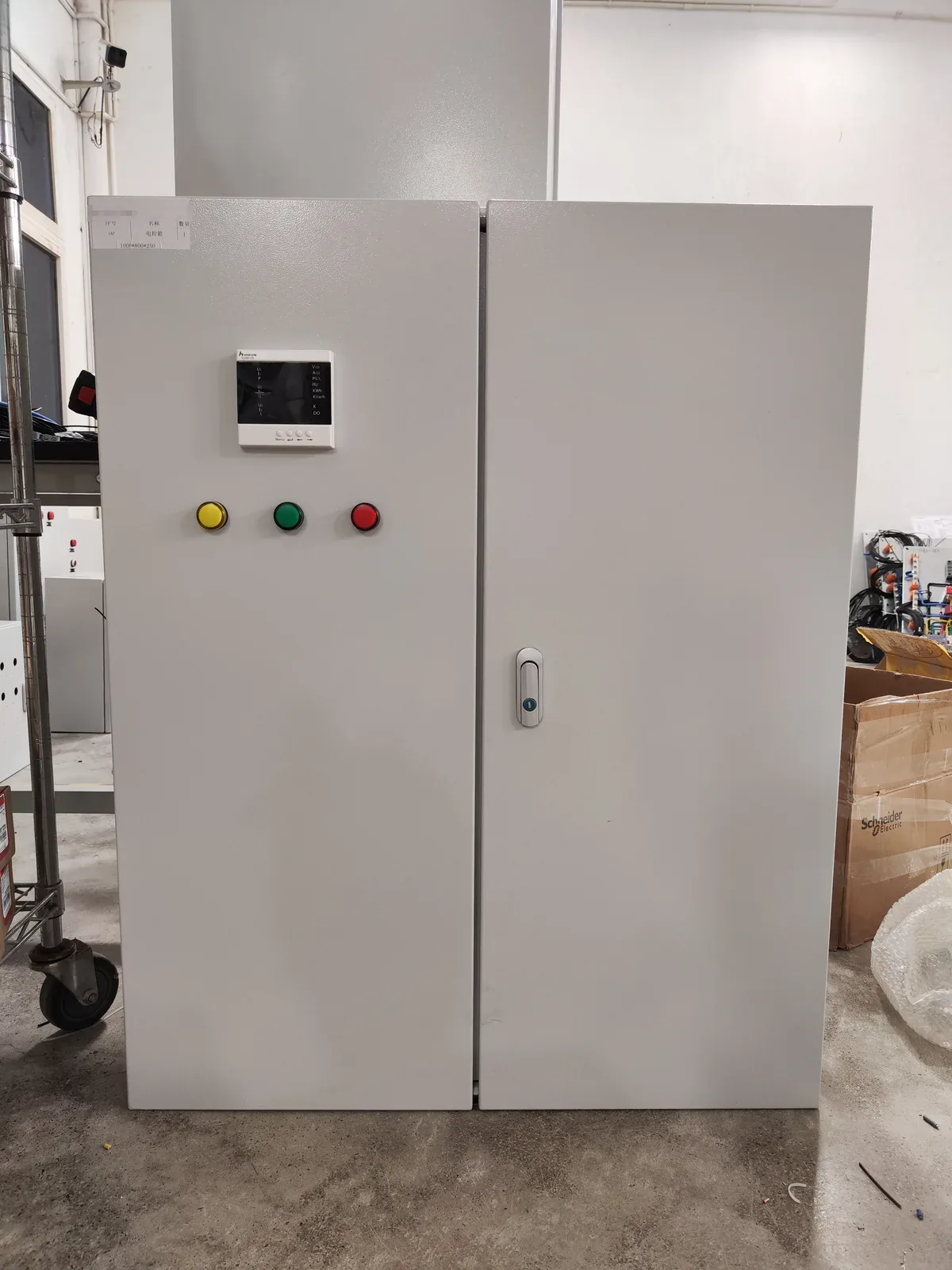

覆盖一张城市网的三种柜
一个城市的路灯与市政项目通常需要智慧 PDU、不带远程监控的普通照明配电，以及沿途的支路接线箱。

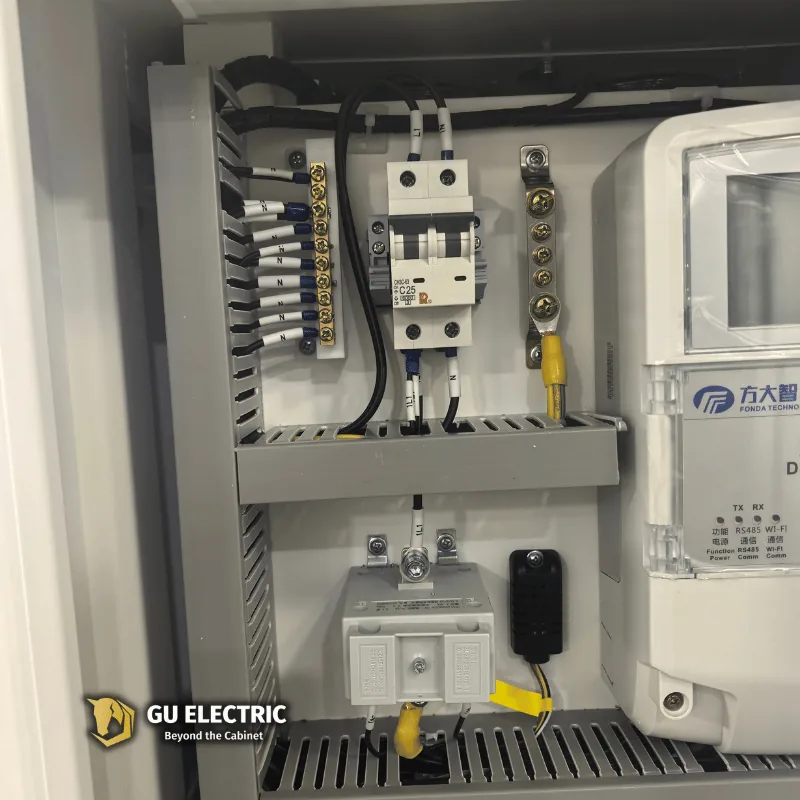

智慧路灯 PDU 内部，可见微断与互感器
- 通讯RS485 / WiFi / 4G，Modbus RTU 或 TCP
- 计量分回路电流互感器与电能计量
- 保护主进线与回路侧二级浪涌 40kA
- 柜体IP54 碳钢 RAL 7035，带门封与防雨檐

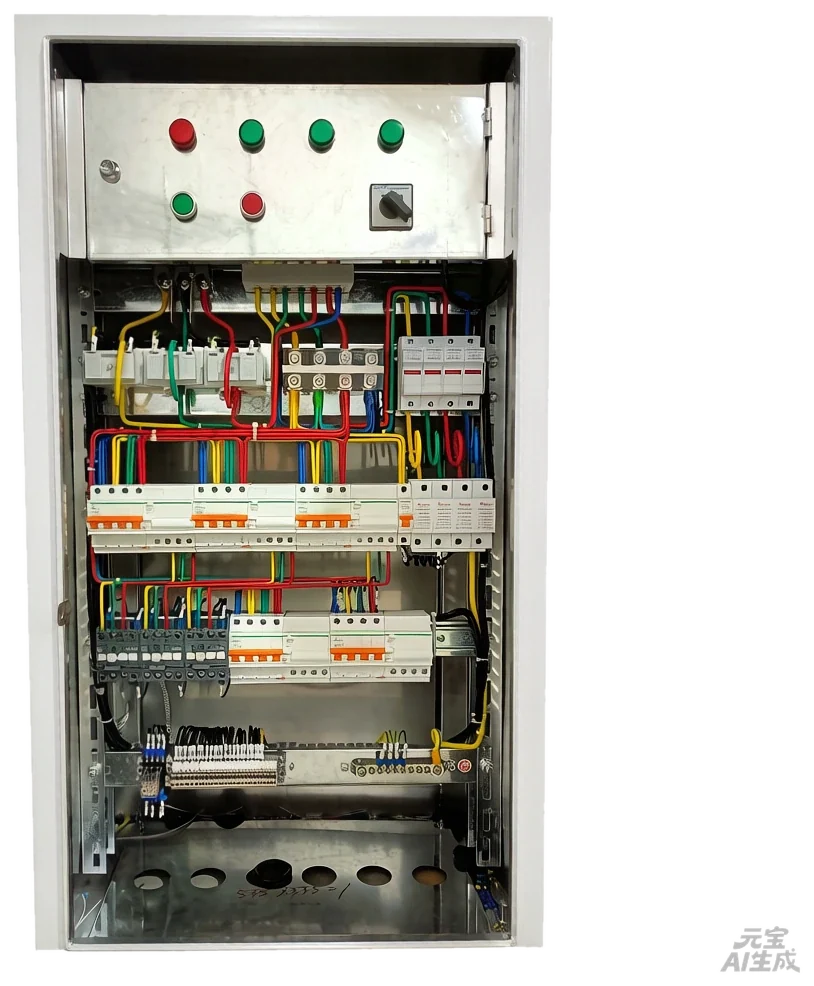

市政路灯照明配电箱
- 形式落地式，8–36 回路
- 控制光控、时控，或接触器加手动强投
- 保护塑壳 / 微断 / 漏电 / RCBO，二级浪涌
- 结构发泡门封，外露件不锈钢，可加锁
户外支路接线箱与电缆分接箱
- 形式挂墙或落地式电缆分接箱
- 密封发泡门封，底部密封格兰板
- 标识激光雕刻字牌、资产编号、警示标
- 材质碳钢或 304 不锈钢

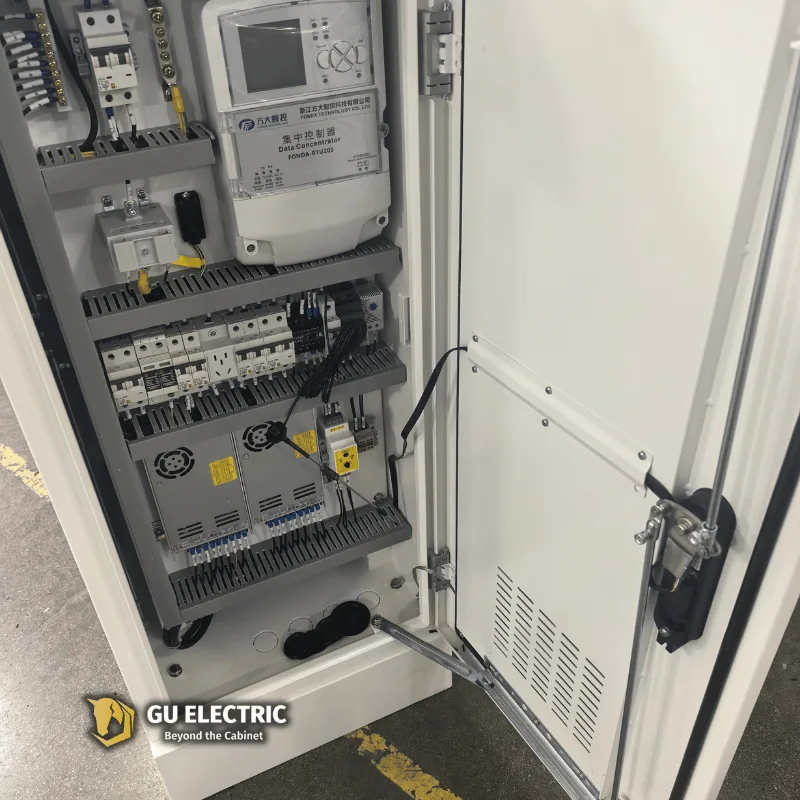

实拍证据：整机、柜内与行业特化细节
下面三格是车间实拍，用来看柜体结构、柜内布置与工艺做法，属示意性质，不对应任何具体客户或项目；涉及客户现场的图像一律不作客户或项目指认。
从发图到发货，五步
碳钢密封柜、数据集中器作 RS485 主站、分回路微断与电流互感器预接线并编号，主进线与回路侧均配二级浪涌保护，预留备用回路与远程监控安装空间。
01 发图与工况
把项目单线图 / 负载清单 / 防护要求 / 数量发来，1 个工作日内回复报价
02 图纸评审
电气工程师逐项核实选型，必要时电话会议对回路细节，出修订版原理图
03 下单排产
排产后 15–25 天交付；急单可走快车道（批量 + 现货元件）
04 出厂试验
每台通电做功能试验 + 工频耐压 2500V·1min + 接地连续性 + 防护 IP 抽测
05 发货与验收
发货前提供实物图 + 例行试验记录；随柜资料包齐全，到场可直接调试
市政与智慧城市配电柜
为路灯网与市政节点定制的智慧配电柜：数据集中器接入、分回路计量、远程开关与调光、二级浪涌保护、IP54 户外密封柜体，符合 IEC 61439 与 CE，15–25 天交付。
报价前先说清供货边界
本页说的「配套」，指的是我们供货范围之内的那部分。边界先讲清楚，报价单才可比—— 省得签完合同才发现有些事本来不归这一单管。
我们做的
- 柜体与结构：钣金成型、焊接与表面处理（喷涂 / 不锈钢本色），含底座、格兰板、门锁与密封件
- 柜内成套：按批准图纸装元件、柜内接线与线号、端子与母排、通电功能试验
- 图纸与资料：图纸评审免费；随柜交付原理图、端子与线号表、含品牌型号的 BOM、例行试验记录
- 来图定制：你出系统图与柜位条件，我们出柜体与成套；也可以只做柜体（空箱 / 半成品）
按项目确认（默认不含，要在报价里单独写清）
- 元件档位与品牌：施耐德 / ABB / 西门子 / 正泰等按项目指定，按选定型号核算
- 程序与组态：PLC / HMI 程序开发、上位机与 SCADA 组态，按点位与控制意图另行报价
- 现场服务：现场安装、调试、验收支持与差旅口径，按项目单独约定
- 第三方专业设备：防爆区域的 Ex 设备由具备相应资质的专业工厂联合供货；船级社送审 / 检验、消防等强制认证产品按项目要求确认供货方案
- 认证与检验的适用范围：以目的市场、选定元件与批准图纸逐项目确认为准，不按型号一律套用
不含：土建与基础、外部电缆与桥架，以及未写进批准图纸和报价单的任何内容。
行业常见问题
你们支持哪种集中器和协议？
我们集成主流数据集中器，并输出完整的 Modbus RTU 或 TCP 寄存器映射表。如果城市平台已经定了协议，把规范发来，我们先确认兼容再报价。
能拿到分回路能耗和故障报警吗？
可以。分回路电流互感器提供每个回路的用电和负荷，集中器向平台上报灯具或回路故障、接触器状态和开门事件。
防雷怎么做？
主进线和各出线回路装二级浪涌保护（40kA），与上级保护器件配合，另设专用接地排。长距离架空进线是我们坚持做浪涌的主要原因。
柜子能由市政施工队自己装吗？
就是按这个目标做的。端子按原理图编号，寄存器表随柜交付，需要的话我们参加调试电话会。现场工作变成压线和核对回路。
沿海道路有不锈钢款吗？
有。标准是 RAL 7035 喷塑碳钢；沿海或撒融雪盐的路段建议上 304 不锈钢，你的现场需要的话我们会直说。
无人机基站这类新场景能接吗？
能谈。这类柜子核心是户外密封、供电与充电管理、舱门联锁和状态上报——都是我们做过的动作组合。把电气条件和通讯要求发来，我们先做方案评审。
