化工厂防爆控制柜
- 防爆型式：Ex d 隔爆 / Ex e 增安 / Ex p 正压，按危险区域与气体组别选
- 危险区域：Zone 1 / Zone 2 气体，Zone 21 / 22 粉尘，按装置分类配置
- 柜内集成：PLC、变频、软启、继电器逻辑、仪表回路按防爆要求装配
- 进出线：防爆格兰头 / 密封接头，数量与位置按图定制
- 资质：由具备 Ex 资质的专业工厂生产、联合供货，可提供防爆合格证查验
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 防爆型式 | Ex d 隔爆 / Ex e 增安 / Ex p 正压，按危险区域与气体组别选 |
|---|---|
| 危险区域 | Zone 1 / Zone 2 气体，Zone 21 / 22 粉尘（按装置分类配置） |
| 柜体材质 | 钢板喷塑 / 不锈钢，腐蚀性介质环境建议不锈钢 |
| 柜体形式 | 落地式为主，壁挂式按点位定制；柜门数量按操作与检修需求定 |
| 表面处理 | 防爆专用表面处理，户外或腐蚀环境加强防腐 |
| 防护等级 | IP65 / IP66（与防爆型式配合） |
| 进出线 | 防爆格兰头 / 防爆密封接头，数量位置按图定制 |
| 资质 | 由具备 Ex 资质的专业工厂生产、联合供货，可提供防爆合格证查验 |
| 控制对象 | 反应釜、机泵、压缩机、风机、搅拌等装置设备 |
|---|---|
| 额定电压 | AC 380V / 400V 或按项目，控制回路按防爆要求 |
| 柜内集成 | PLC / 变频 / 软启 / 继电器逻辑 / 仪表回路，按防爆型式装配 |
| 防爆等级 | Ex d / Ex e / Ex p，气体组别 IIA / IIB / IIC，温度组别 T1–T6 |
| 回路配置 | 回路数、元件品牌、进出线按项目与防爆要求定制 |
| 接地 | 防爆接地要求，接地连续性检测并出具记录 |
| 机泵控制 | Ex d 隔爆控制柜，机泵启停与保护 |
|---|---|
| 反应釜搅拌控制 | Ex e / Ex p 控制柜，搅拌电机与联锁 |
| 压缩机控制 | Ex d 控制柜，压缩机启停与压力联锁 |
| 风机与通风控制 | Ex e 控制柜，送排风与事故通风 |
| 现场配电 | Ex e 防爆配电箱，装置区动力与照明配电 |
| 电缆过渡 | Ex e 防爆接线箱，危险区电缆过渡接线 |
| 参照标准 | GB/T 3836.1–.4（爆炸性环境）系列 / IEC 60079 系列 |
|---|---|
| 防爆型式 | Ex d 隔爆 / Ex e 增安 / Ex p 正压，按对应型式标准 |
| 气体组别 | IIA / IIB / IIC，温度组别 T1–T6 |
| 防护等级 | GB 4208 / IEC 60529，IP65 / IP66 |
| 资质查验 | 可提供防爆合格证查验、随货资质文件 |
| 出厂试验 | 防爆结构检查、回路检查、绝缘耐压、接地连续性、通电功能 |
| 随货文件 | 电气原理图、防爆合格证（查验）、BOM、试验报告、出厂照片 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
隔爆面与紧固逐项检
隔爆接合面、紧固件力矩与密封逐项检查并记录，不合格不出厂。
耐压 + 绝缘电阻
按标准做绝缘耐压与绝缘电阻测试，记录留档。
逐点测量
防爆接地要求逐点测量并出具记录。
带负载试验
按原理图逐回路通电功能试验，含联锁与保护动作确认。

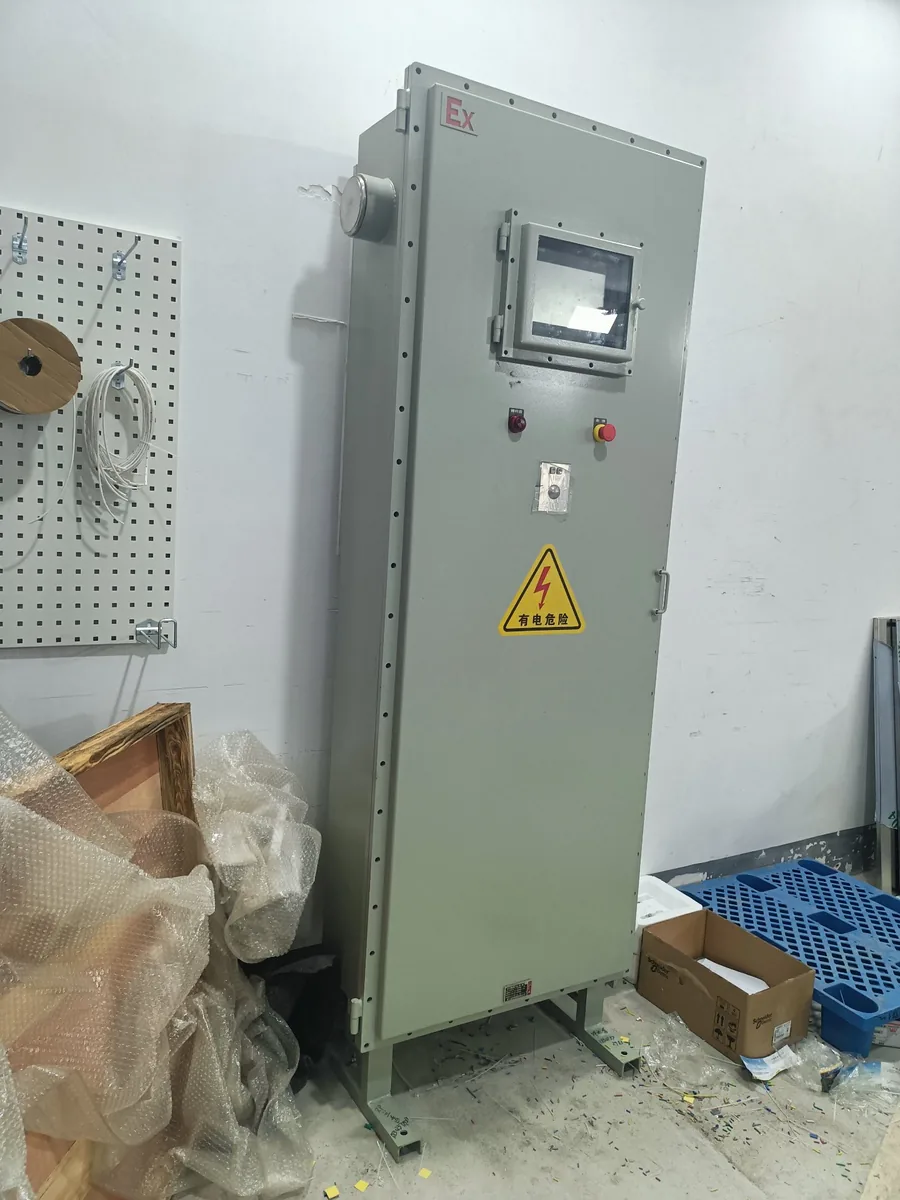

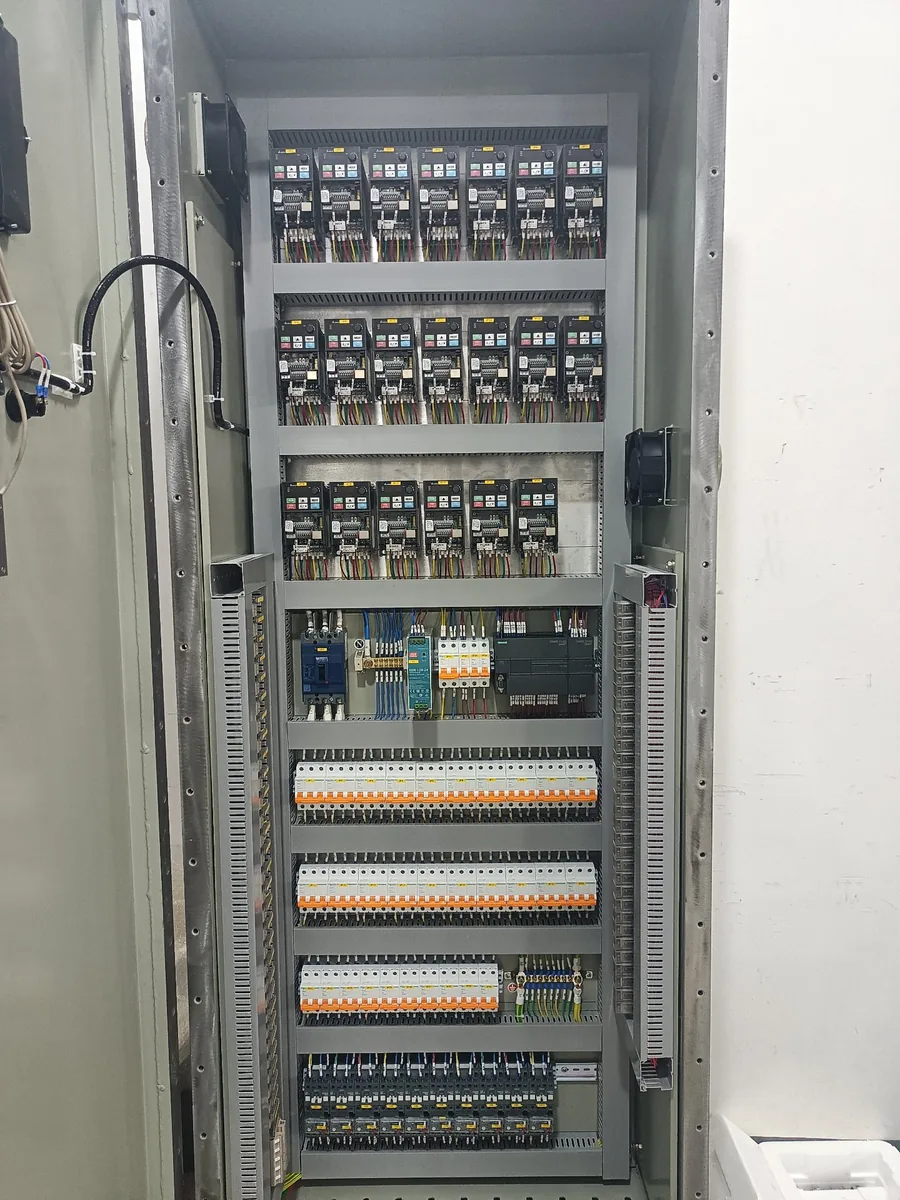

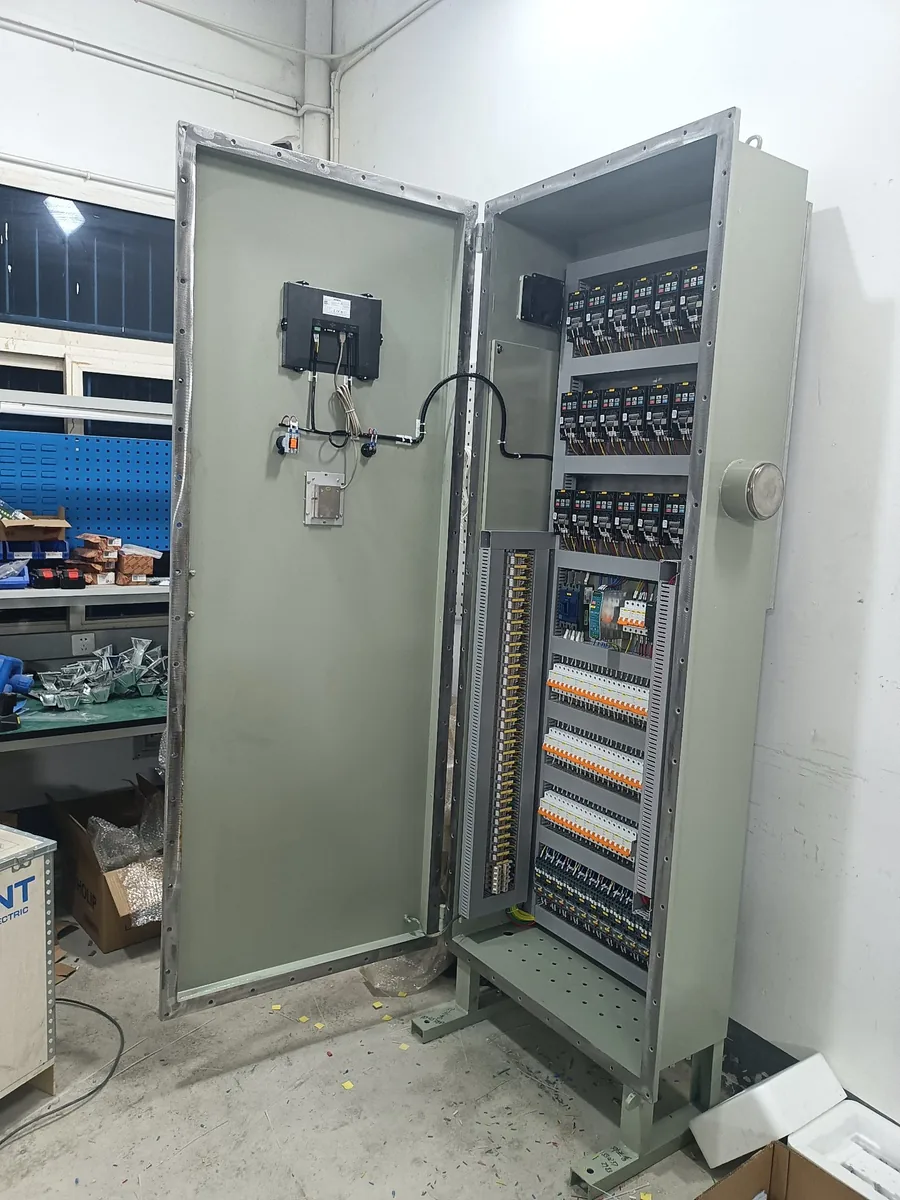

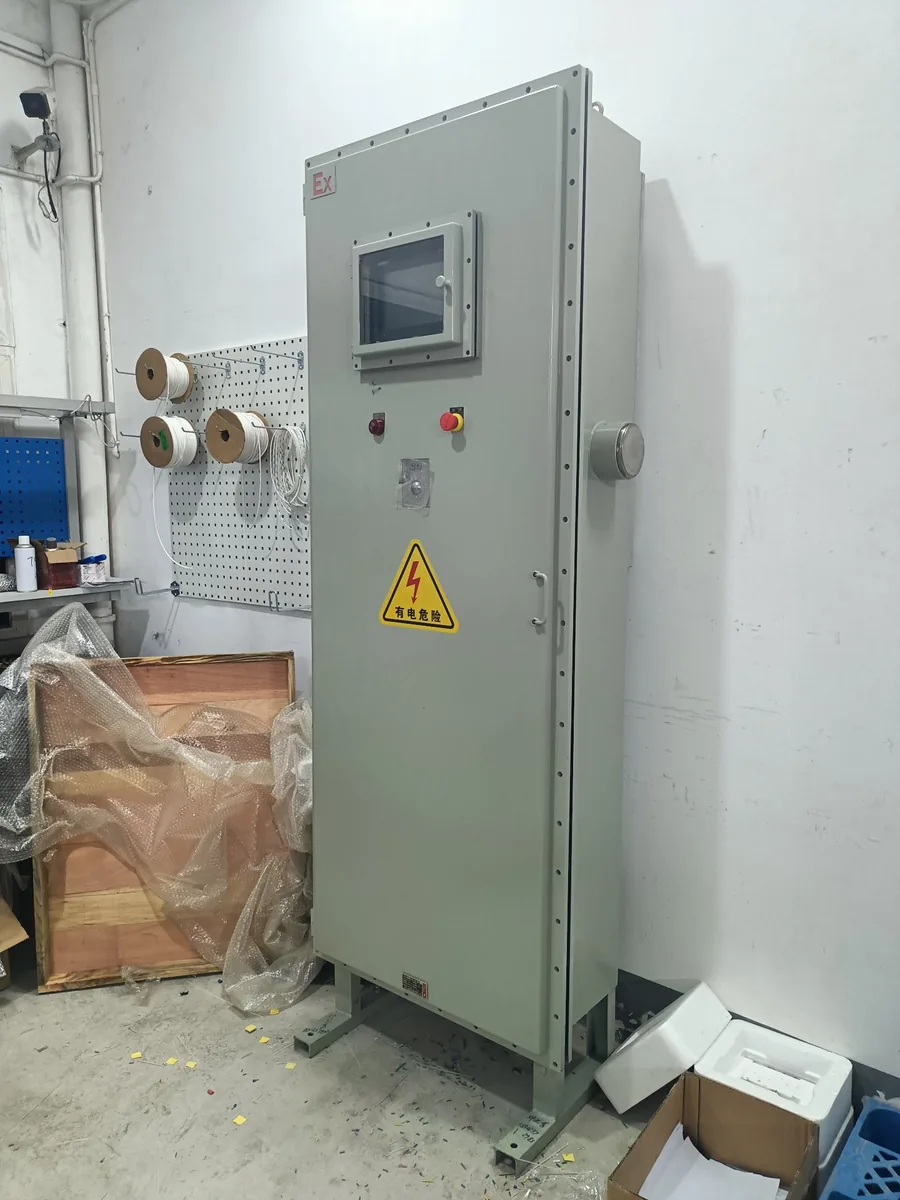

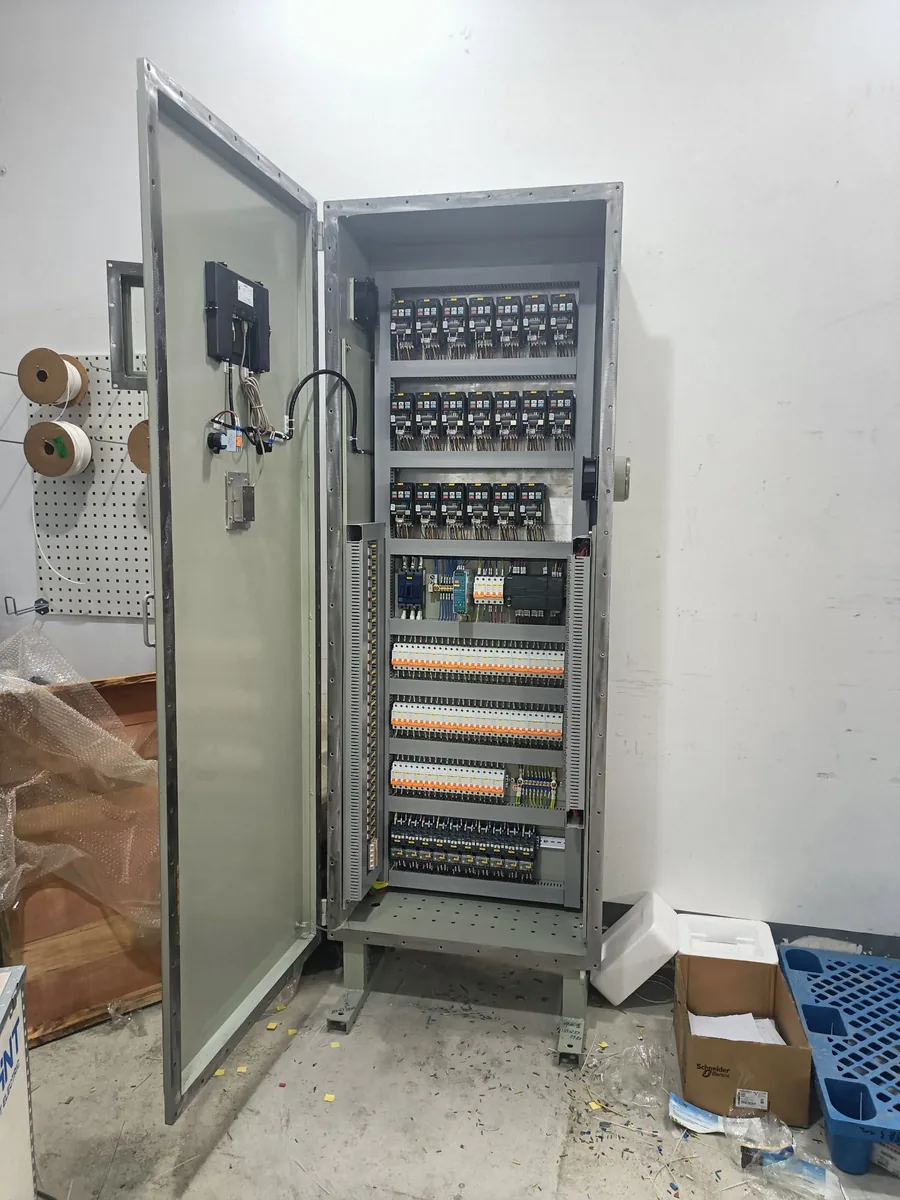

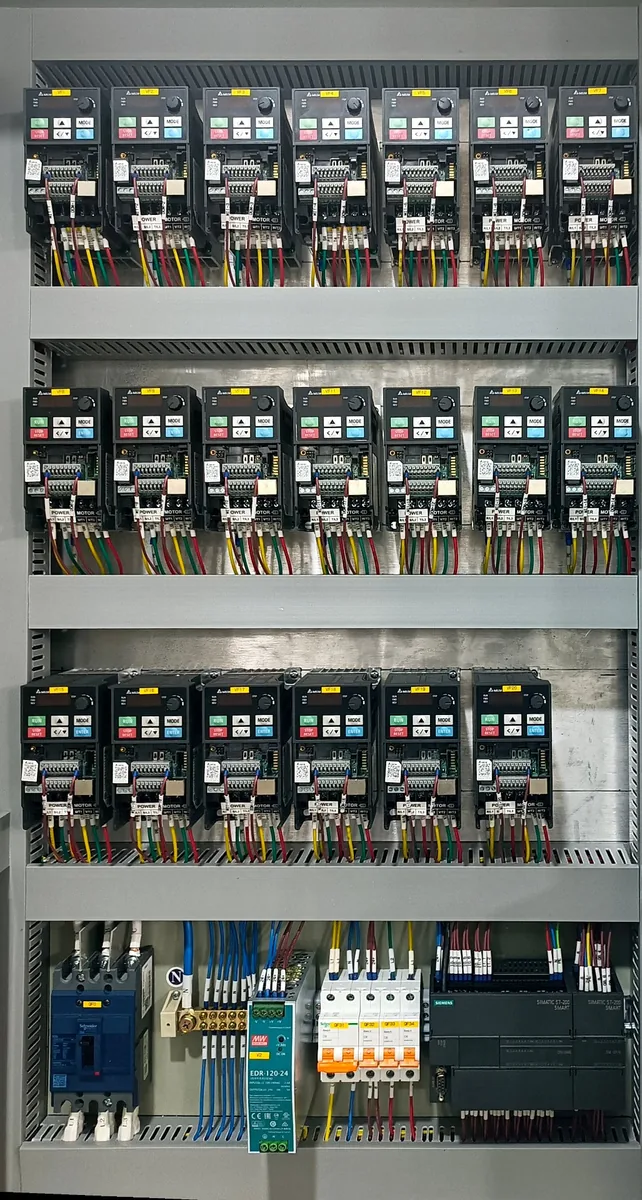

实拍与柜体结构
下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–06 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
石化装置区
反应釜、机泵、压缩机等设备控制与联锁。
化工车间
搅拌、输送、计量与包装设备控制。
涂料与溶剂车间
易燃溶剂环境下的配电与设备控制。
制药与精细化工
防爆区设备控制与仪表回路。
油气与储运
装卸、泵棚、罐区配套电气控制。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 质保 | 12 个月 |
| 防爆资质 | 具备 Ex 资质的工厂联合供货 |
| 起运地 | 杭州 |
| 防爆型式 | Ex d / Ex e / Ex p（按危险区选） |
| 危险区域 | Zone 1 / 2 · Zone 21 / 22 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
化工厂为什么要用防爆控制柜，普通控制柜加厚不行吗？
不行。防爆是一整套型式设计，不是把柜体做厚——加厚只影响机械强度，解决不了内部电弧点燃外部危险气体的路径。Ex d 靠隔爆外壳把爆炸限制在柜内并通过隔爆面泄压降温、Ex e 靠加大电气间隙与爬电距离让火花无从产生、Ex p 靠正压充气维持柜内正压隔绝危险气体。选哪种由危险区域等级、气体组别和温度组别共同决定。
怎么确定该选 Ex d、Ex e 还是 Ex p？
看三点：危险区域等级（Zone 0/1/2 还是 21/22）、介质的气体组别（IIA/IIB/IIC）与温度组别（T1–T6）、以及柜内要装什么。装大功率变频或软启、内部元件会产生较多热量时通常需要正压或更强的散热设计；元件本身已通过防爆认证时可以走增安或隔爆方案。不确定把工况发过来，我们按标准给建议。
你们的防爆资质是怎样的？
防爆控制柜由具备 Ex 资质的专业工厂生产、联合供货，可提供防爆合格证查验与随货资质文件。我们负责柜体成套、回路设计与交付，涉及防爆核心结构与认证的部分由资质工厂承担。
柜内能装 PLC 和变频器吗？
可以。柜内集成 PLC、变频、软启、继电器逻辑与仪表回路都做过，按防爆型式对应装配。需要注意变频与软启的发热和电磁兼容，会在方案阶段一并核算。
交期和起订量是多少？
1 台起订，量产建议 ≥5 台。图纸确认后 15–25 天交货。防爆件涉及资质工厂排产，具体交期以报价单为准。
同一组主回路里的其他柜型
同族其他形态见上方入口；需要通用型防爆配电箱 / 防爆控制柜，见防爆配电箱与防爆控制柜两页；需要非防爆的成套配电，见 ② 低压配电与成套。
有一份装置条件表？发来我们按危险区配防爆方案
把危险区域等级、气体组别、设备清单与安装环境发过来，免费出防爆型式建议与柜体方案 · 24 小时内报价。源头工厂供货，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
