网络机柜
- 标准：19″ 安装宽度 482.6 mm，孔位按 GB/T 3047.1 / EIA-310 模数
- 容量：6U–42U 全段（1U = 44.45 mm），深 600/800/1000 mm
- 门型：前钢化玻璃门 / 前网孔门，后网孔门标配（散热气流）
- 承载：静载 ≤800 kg，四点调平地脚 + 并柜组件
- 散热：网孔门开孔率 ≥70%，顶部风扇位 ×2–4，按设备热耗选配
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 容量规格 | 6U（壁挂）/ 12U / 22U / 32U / 42U（落地），1U = 44.45 mm |
|---|---|
| 标准尺寸（宽×深×高） | 600×600×H / 600×800 / 600×1000 / 800×800 mm（外部宽 600，深度三档） |
| 安装标准 | 19″ 安装宽度 482.6 mm，立柱孔位 GB/T 3047.1 / EIA-310 模数方孔 |
| 板材厚度 | 框架 2.0 mm / 门板 1.5 mm / 立柱 2.0 mm 镀锌 |
| 门型 | 前钢化玻璃门 / 前网孔门（开孔率 ≥70%）；后门网孔标配 |
| 静载承载 | ≤800 kg（含设备），均布 |
| 地脚与并柜 | 四点 M12 调平地脚 + 并柜组件，柜列联拼 |
| 表面处理 | 九工位前处理 + 静电粉末喷涂 RAL7035（黑色可选） |
| 风道 | 前网孔进风 / 后网孔排风，前后立柱间设备直通风道 |
|---|---|
| 风扇 | 顶部风扇位 2–4 只（φ120，按热耗选配），风速可调 |
| 走线 | 顶部 / 底部各 2–4 个走线孔（带毛刷或盖板），前后立柱间理线空间 |
| 理线 | 理线架 / 水平理线环按 U 位选配，垂直理线槽可选 |
| 供电 | PDU 安装位（后立柱 1U 位 ×2），PDU 本体按项目选配 |
| 接地 | 主接地点 M6 + 门 / 立柱跨接，机房等电位联结 |
| 机房服务器柜 | 42U / 800–1000 深，前网孔 + 后网孔，满配风扇位 |
|---|---|
| 弱电间网络柜 | 22U–32U / 600 深，玻璃门观察 + 配线架理线 |
| 车间 MES 站点 | 12U–22U 落地或壁挂 6U，工业环境加防尘网 |
| 监控存储柜 | NVR / 存储阵列上架，配理线架与 PDU 位 |
| 并柜机房列 | 柜列并柜 + 顶部走线桥架，按机房规划图 |
| 非标定制 | 异形深度、双开门、按图加工 |
| 结构标准 | GB/T 7251.1 / IEC 61439-1（机械结构部分） |
|---|---|
| 安装孔位 | 19″ 立柱孔位按 GB/T 3047.1 / EIA-310 模数，逐台用检具核对 |
| 承载试验 | 1.25 倍额定静载，立柱挠度与门下垂逐台检查 |
| 开孔率 | 网孔门开孔率 ≥70%（散热气流口径） |
| 随货文件 | 外形图、U 位分布图、并柜与地脚布置图 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
19″ 是硬标准
立柱 19″ 模数孔逐台用检具核对——差半毫米，上架时螺孔就对不上，整柜等于白做。
网孔门要真透气
网孔门开孔率 ≥70% 按散热气流口径做，装饰性稀疏网孔的『散热门』我们不做。
满配设备不塌腰
42U 满配服务器接近极限重量，出厂按 1.25 倍额定静载检查立柱挠度与门下垂，机房换设备不用重新评估柜体。
线过尘不留
顶部走线孔配毛刷或盖板，线缆穿过、灰尘留下——机房防尘的细节位。
柜列成一条线
并柜螺栓 + 定位销联拼，柜列正面平面度按 ≤3 mm / 3 柜控制，与配电柜列同一套公差纪律。
设备换了几轮立柱不锈
立柱镀锌（不喷塑盖孔），设备反复上下架刮磨也不露锈——喷塑立柱装两次设备孔位就起皮。

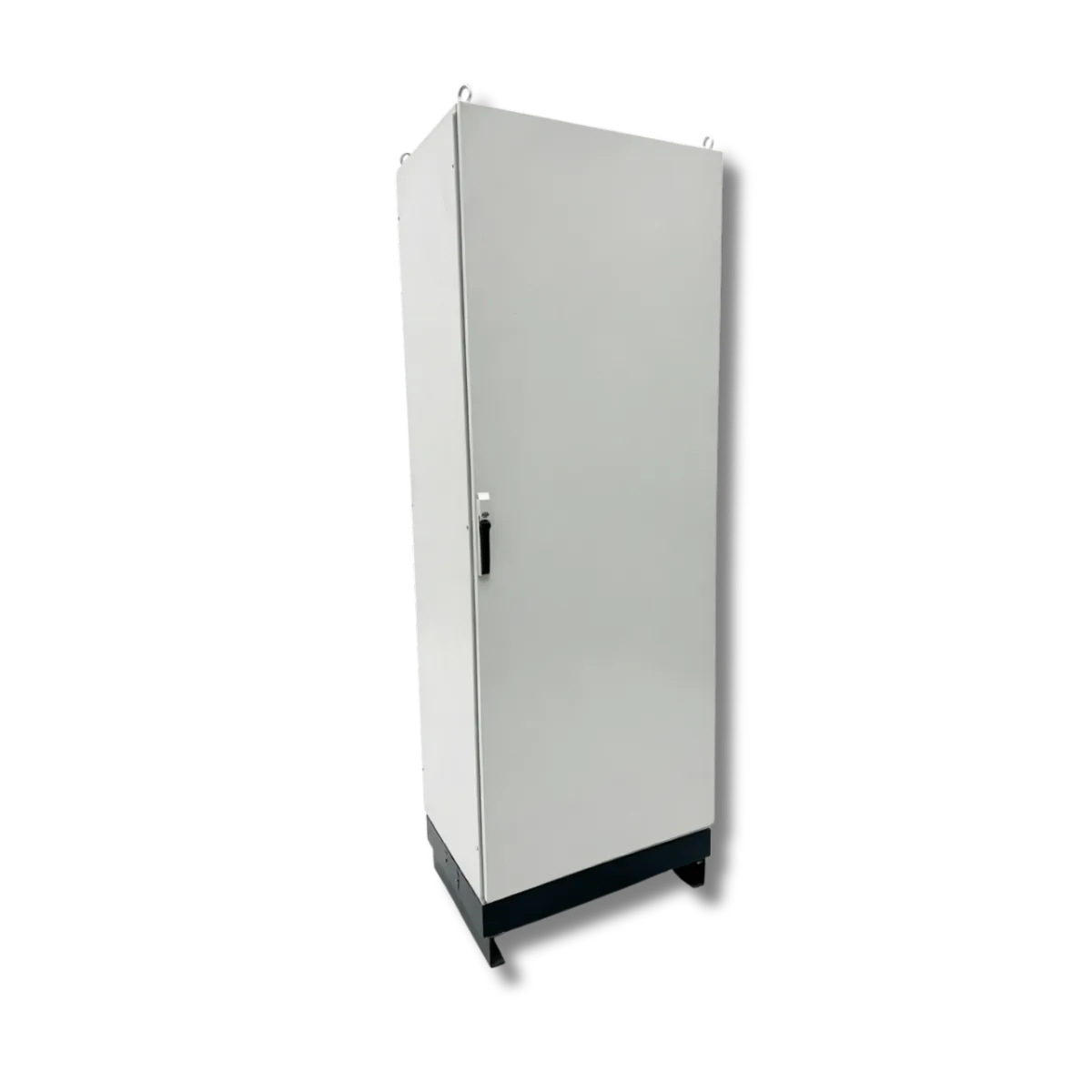

实拍与柜体结构
下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
企业机房
服务器与核心交换机上架，42U 网孔门满配风扇。
弱电间 / 机柜间
楼层网络汇聚与配线架理线，22U–32U 玻璃门。
车间 MES 站点
工业环境网络接入点，加防尘网与落地形态。
监控中心
NVR / 存储阵列 / 显示控制设备集中上架。
产线视觉系统
工控机与视觉服务器就近机柜，车间环境配置。
机房扩容
并柜扩列，与现有机柜列同公差拼装。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 板材 | 宝钢 / 鞍钢冷轧板（SPCC）/ 304 不锈钢 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
19 寸机柜的标准是什么？
安装宽度 482.6 mm（19 英寸）、孔位按 GB/T 3047.1 / EIA-310 模数。所有标准服务器、交换机、配线架都按这个宽度设计，柜子不标准设备就上架不了。
玻璃门和网孔门怎么选？
散热优先（服务器密集）选网孔门，开孔率 ≥70%；观察为主（网络柜、配线架）选玻璃门。高密度机房常见做法是前网孔 + 后网孔。
42U 满配能压多重？
静载 800 kg 封顶，42U 满配 1U 服务器通常在 400–600 kg。密度更高的场合（2U 四路服务器满配）把设备清单发来，我们按实际重量核算再确认柜型。
深度怎么选？
网络设备 + 配线架 600 mm 够；1U/2U 服务器走线余量选 800 mm；深服务器、长电源线盘留选 1000 mm。宁可深 200 mm，不要线缆顶后门。
车间粉尘环境能用吗？
可以，加防尘网（可洗）+ 正压风扇配置；高粉尘场合建议独立设备间，机柜防尘网只是缓解不是隔绝。
能和现有其他品牌机柜并柜吗？
外部尺寸 600 mm 宽标准一致就能并柜拼列；把现有机柜的外形尺寸发来，我们核对后再确认并柜方案。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
发来设备清单与 U 位图，柜型当天定
设备清单或 U 位规划发过来，免费出机柜选型与散热走线方案 · 24 小时内回复。源头工厂直供，1 台起订，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
