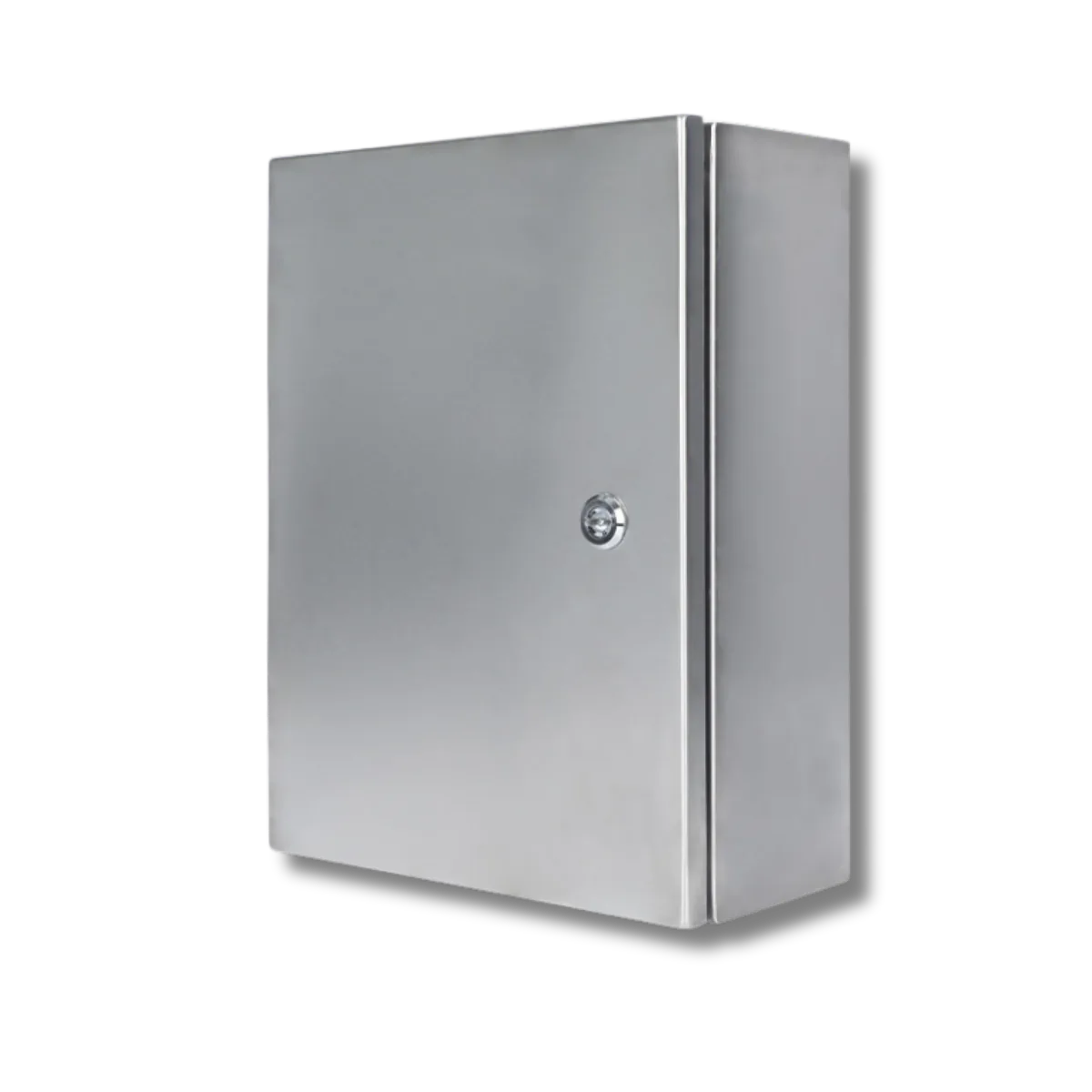

不锈钢壁挂箱（不带防雨盖）
- 材质：304 不锈钢板 1.0–1.5 mm（牌号按项目可换 316L），拉丝或哑光处理
- 结构：激光下料 + 数控折弯，箱体满焊打磨；箱口折边加强，门盖压紧后不变形

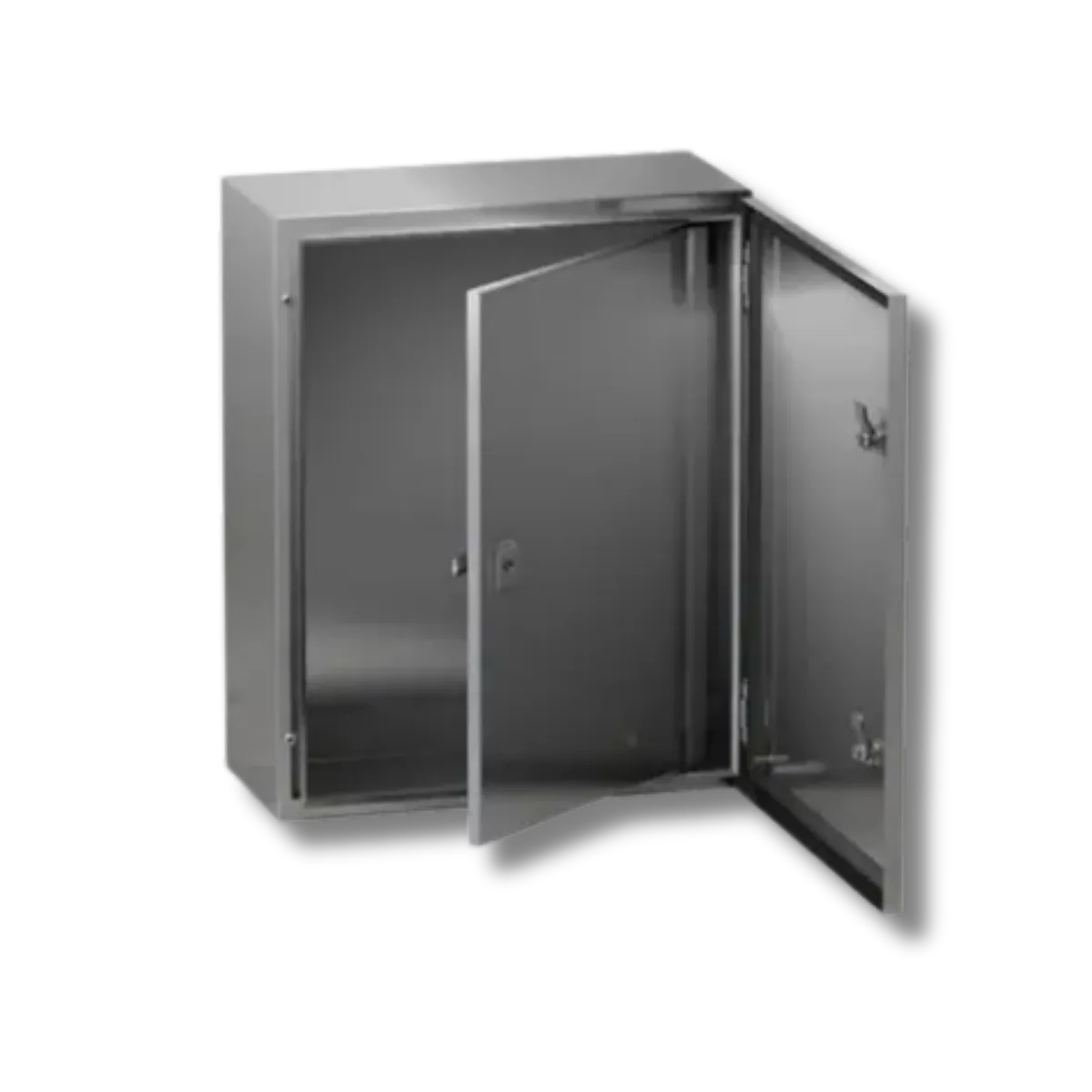

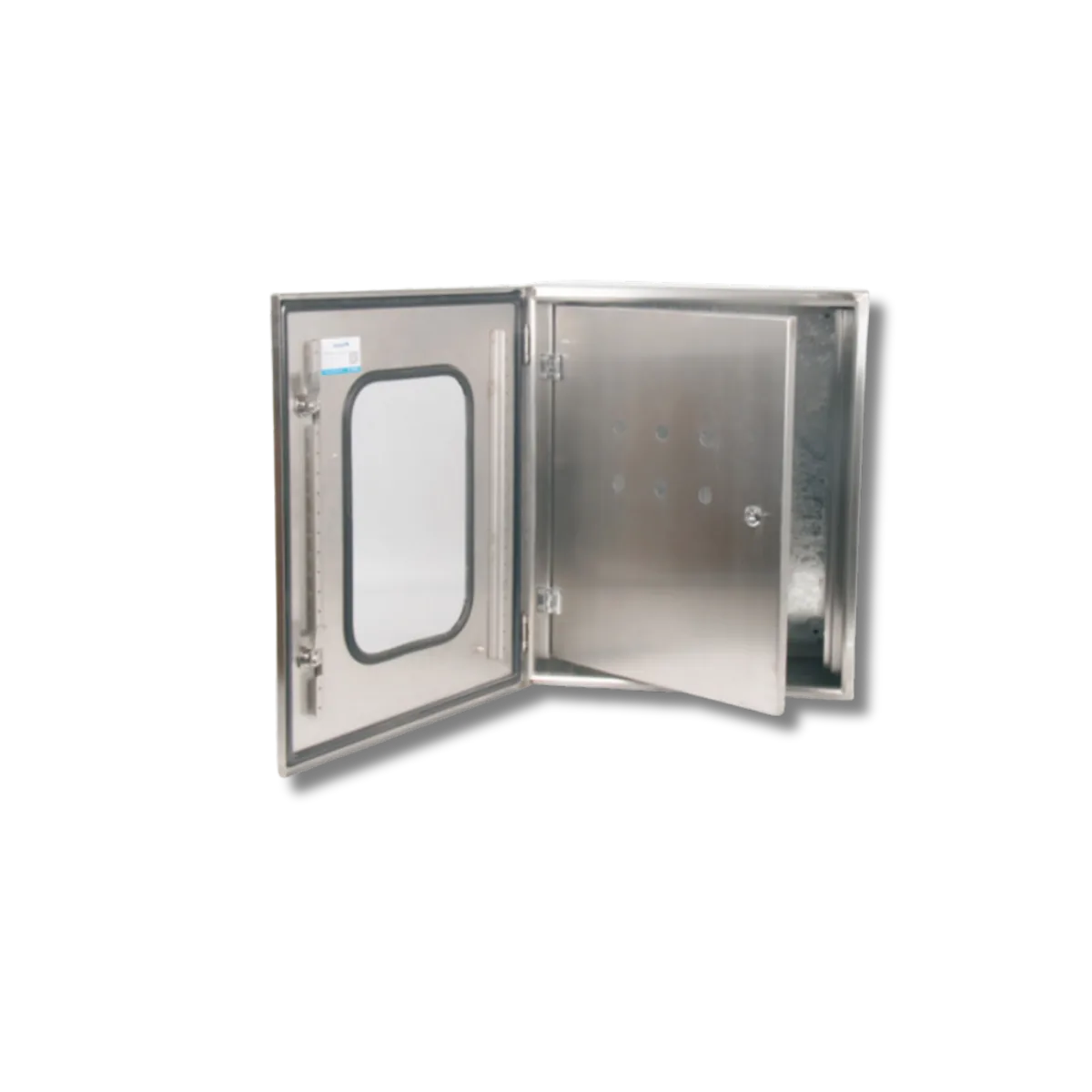

- 门型：单门 / 内外门（外门带视窗，内门装件）/ 双门开

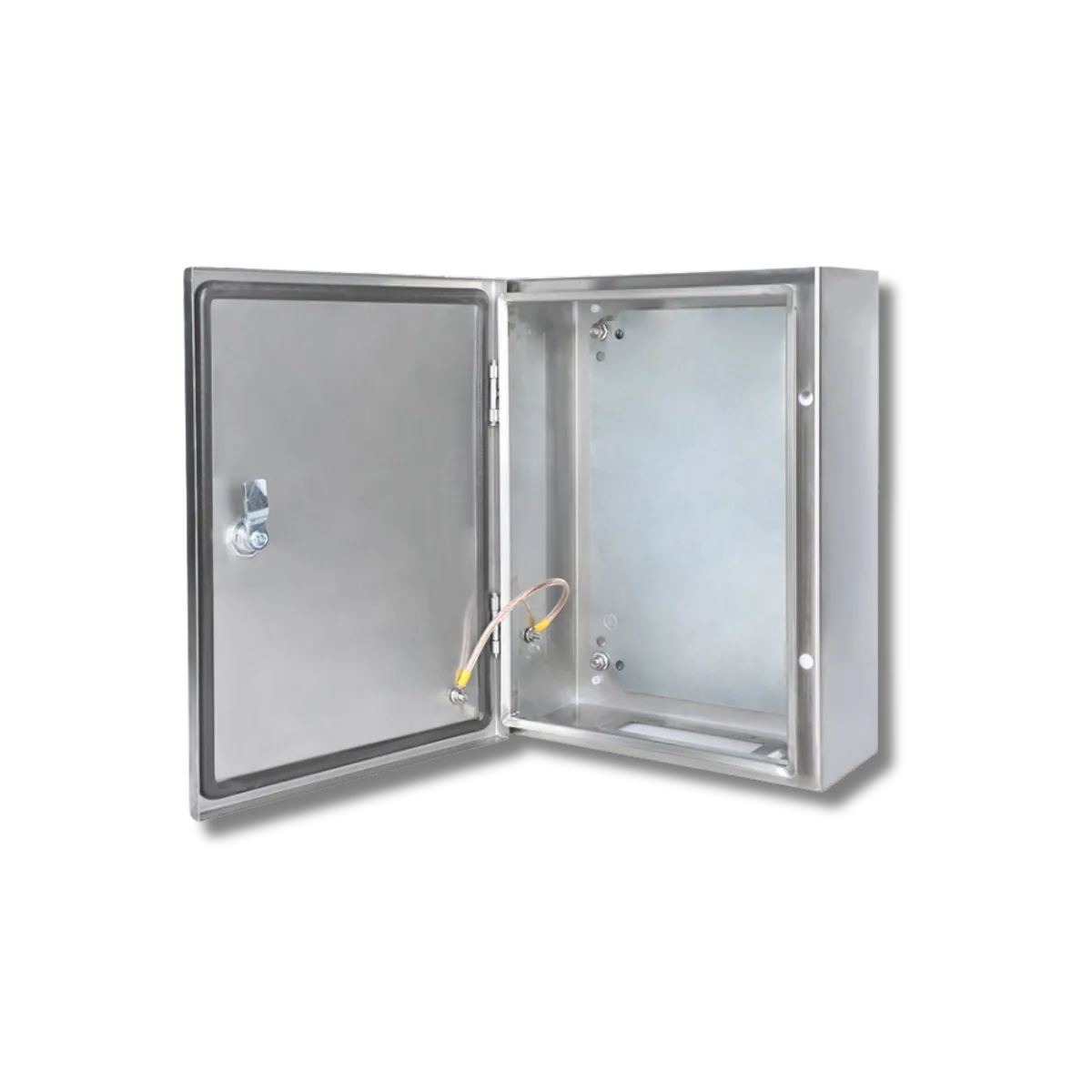

- 密封：门框整圈发泡密封条；靠墙面留安装间隙，避免墙体潮气直传箱内
- 标配件：镀锌安装板、接地端子、底部进出线孔（按图可开）
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 常做尺寸（宽×高×深） | 300×400×150 / 400×500×200 / 400×600×200 / 500×700×250 / 600×1000×300 mm，可非标 |
|---|---|
| 板厚 | 箱体与门 1.0–1.2 mm（小规格）/ 1.2–1.5 mm（大规格） |
| 成型 | 激光下料 + 数控折弯；箱体满焊后打磨，箱口与门边折边加强 |
| 表面 | 拉丝或哑光，焊缝区酸洗钝化；不做喷塑封盖 |

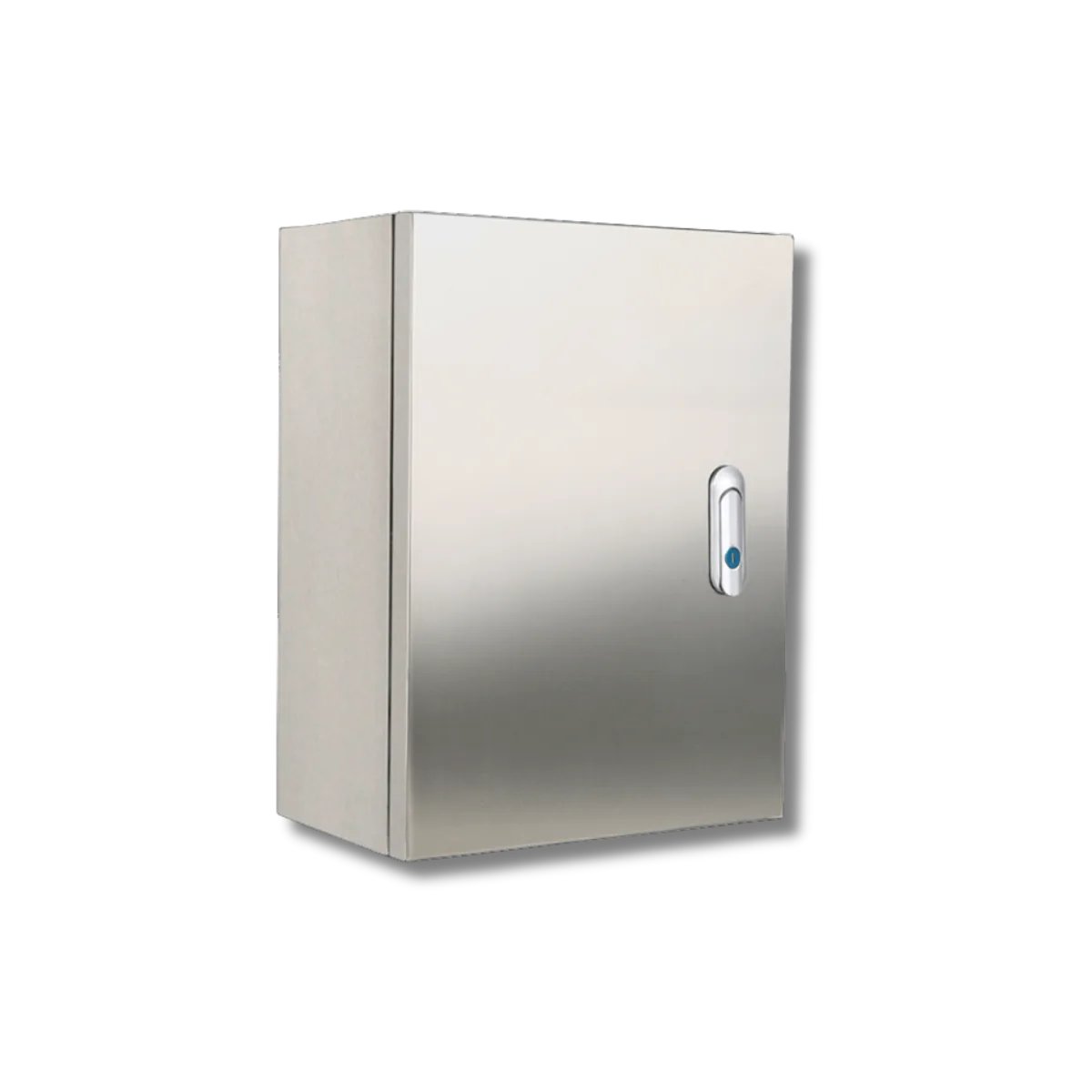

| 门型 | 单门 / 内外门（外门可视窗）/ 双门开；平面锁、圆锁或带锁芯 |
| 安装 | 背面四角安装孔，支持明装；靠墙面留散热与防潮间隙 |
| 标配件 | 镀锌安装板、接地端子、底部进出线孔（按图可开） |
| 防护等级 | IP54 标配 / IP65 可选（按 GB 4208 / IEC 60529 设计，检测报告按项目要求提供） |
|---|---|
| 安装环境 | 室内与棚下为主；墙面潮湿或室外无遮挡时，建议改用带防雨盖的户外款 |
| 密封 | 门框发泡密封条整圈连续，门锁压紧 |
| 防潮提示 | 靠墙面是壁挂箱最易结露的一面，安装时留出间隙或加背板垫条 |
| 牌号建议 | 常规室内与棚下 304 足够；强腐蚀环境选 316L |
| 起订量 | 1 台（量产建议 ≥5 台） |
|---|---|
| 图纸 | 免费出图；来图（DXF / PDF）或来尺寸均可 |
| 交付 | 图纸确认后 15–25 天；准时交付率 98% |
| 出货形态 | 空箱 / 带安装板 / 带安装梁，按项目定 |
| 质保 | 12 个月 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
挂久了也不合不严
箱口折边同时提供刚度和密封面——薄板箱不折边，用两三年门盖就会合不严、缝里进灰进潮。
最容易被忘掉的一面
壁挂箱靠墙那面长期不通风，是最先结露的地方。我们在这面做流平处理并留安装间隙，避免墙体的潮气直接传到箱内。
门缝不留断点
门框发泡密封条整圈连续无断点，配门锁均匀压紧。IP54 与 IP65 的差异主要就在密封条与压紧结构上。
转角不挂手不发黑
箱体四角满焊后打磨平整，焊缝区酸洗钝化去氧化色，不锈钢箱的锈点八成先出现在没处理干净的焊缝上。
现场不用再量
背面安装孔按标准间距定位并在厂内开好，现场按孔位弹线即可上墙，不用在不锈钢上现场钻孔。
实拍与柜体结构
下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–06 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
车间机侧与柱旁
设备旁边的小型控制与操作箱体，挂装为主。
楼层与走廊配电
楼栋内的末端配电与控制箱体。
管廊与支架安装
管廊侧面、平台立柱上的就地箱体。
棚下户外点位
有顶棚遮挡的户外区域，常规壁挂款即可。
食品与制药湿区
可直接冲洗的挂墙箱体（建议 316L 或加防护）。
既有铁箱换壳
原箱锈蚀、元件完好的挂墙点位，按原孔位出新壳。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 板材 | 不锈钢 201 / 304 / 316L · SPCC 冷轧板 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
不带防雨盖能不能装室外？
要看有没有遮挡。棚下、屋檐内可以；完全暴露在雨里建议用带防雨盖的户外款——雨盖挡的是门缝与顶部接缝处的直落水，省掉这一道，渗水只是时间问题。
内外门是干什么用的？
外门装指示与仪表，内门挡住主回路器件，开门看表不用暴露带电部分。很多运维规程里要求这道分隔，选型时按现场规程定。
壁挂箱最大能做多大？
单只挂墙箱常规做到 600×1000×300 mm 上下；再大重量与安装强度都不划算，建议改落地机柜形态。
靠墙那面会结露吗？
会，这是壁挂箱的通病。做法是留安装间隙 + 箱背流平处理，潮湿环境再加防潮垫条或改用落地形态。这是设计问题，不是质量问题。
门锁能带钥匙吗？
可以。平面锁、圆锁与带锁芯款都可以选，锁具与钥匙数量按项目定。
和碳钢壁挂箱差价多少？
同尺寸不锈钢（304）通常约为碳钢喷涂款的 2–3 倍，取决于板厚与牌号。室内干燥场景碳钢完全够用，钱该花在必须耐蚀的位置。
同一组主回路里的其他柜型
同族其他形态与材质见上方入口；需要带电气的成套成品，见 ① 控制与自动化柜 / ② 低压配电与成套 两族。
把安装环境说清楚，选带不带雨盖一次到位
告诉我们要装在哪（室内 / 棚下 / 露天）、挂什么设备、进出线方向，免费出箱型与开孔建议 · 24 小时内回复 · 1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
