动力配电箱
- 总开关：塑壳断路器（MCCB）≤400 A，可带剩余电流保护
- 电机回路：断路器 + 接触器 + 热继电器三件套，就地按钮起停
- 馈电回路：微断 / 塑壳按容量配，三相四线输出
- 箱体：壁挂 / 户外落地，IP54 标配、冲洗环境 IP65
- 元件：施耐德 / ABB / 西门子 / 正泰，可指定品牌或自采寄厂
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 箱体型式 | 壁挂式 / 落地式（户外带底座） |
|---|---|
| 标准尺寸（宽×高×深） | 500×600×200（壁挂）至 1000×1200×400（落地）mm，可非标 |
| 箱体结构 | 1.5–2.0 mm 冷轧板折弯焊接，静电粉末喷涂 |
| 防护等级 | IP54 标配 / IP65（冲洗或户外） |
| 门与操作 | 操作回路按钮 / 指示灯门装或箱面开孔 |
| 进出线 | 底部电缆进出，格兰头按电缆外径配 |
| 额定电压 | AC 380V / 400V，50 Hz |
|---|---|
| 总开关 | 塑壳断路器 ≤400 A，可带剩余电流 / 欠压脱扣 |
| 电机回路 | 断路器 + 接触器（AC-3）+ 热继电器，就地起停 |
| 馈电回路 | 微断 / 塑壳断路器 2–12 路，三相四线 |
| 测量指示 | 电压表 / 电流表 / 运行指示按需配 |
| 远程接口 | 预留远程起停干接点与运行反馈信号 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰，支持自采寄厂 |
| 单设备就地箱 | 一箱一设备：泵 / 风机 / 空压机就地配电与控制 |
|---|---|
| 设备群控制箱 | 多台小设备集中：各路独立保护 + 联锁逻辑 |
| 户外泵房箱 | IP65 + 防潮加热器，液位自动起停 |
| 配电房下级箱 | 从动力柜馈出后做车间二级分配 |
| 与动力柜分工 | 配电房集中分配用落地动力柜；设备旁就地取电用本箱 |
| 成套标准 | GB/T 7251.1 / IEC 61439-1 |
|---|---|
| 出厂试验（逐台） | 绝缘电阻、耐压、逐路通电动作试验 |
| 温升 | 端子与母排连接处 ≤70 K |
| 防护确认 | 户外型淋溅检查门封与格兰头 |
| 随货文件 | 系统图、端子表、BOM、试验报告 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
电机回路一组一列
每路电机断路器、接触器、热继垂直成组，回路号与现场设备编号一致，检修不用对线。

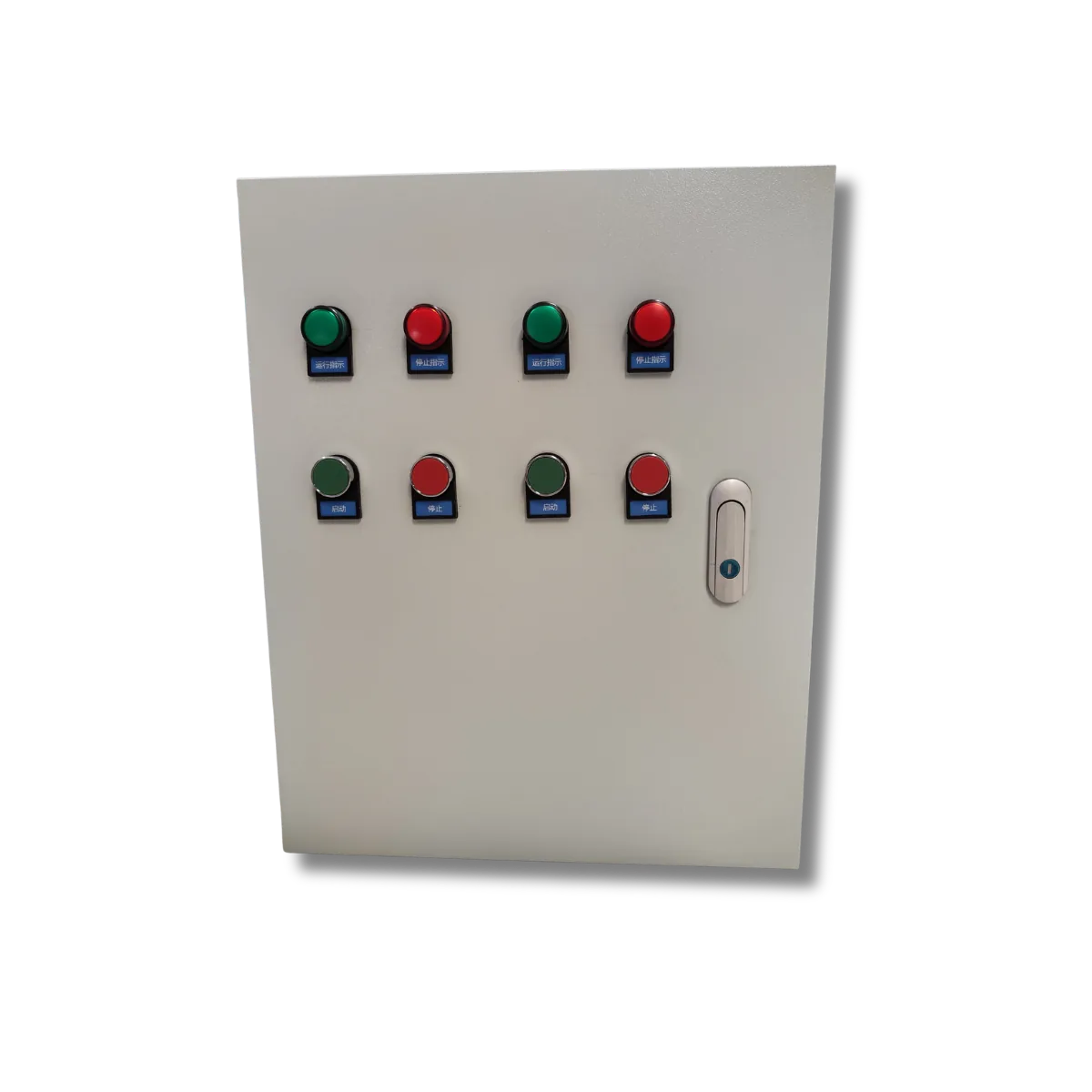

按钮装在箱面
设备旁的操作就装在箱面：起停、指示、手自动切换一步到位，不用开箱门带电操作。
IP65 从门封做起
冲洗环境门封双层胶条 + 铰链防水帽 + 底部格兰头，做出来真的能冲，不是标称能冲。
户外箱带加热器
昼夜温差大的户外箱配防潮加热器与温控，清晨不结露，元件不长铜绿。
通电动作逐台过
每路通电做动作试验，接触器吸合与保护整定一并核对。
落地箱槽钢底座
落地箱底座槽钢 + 膨胀螺栓，箱体受力不走门框，撞一下不变形。
实拍与柜体结构

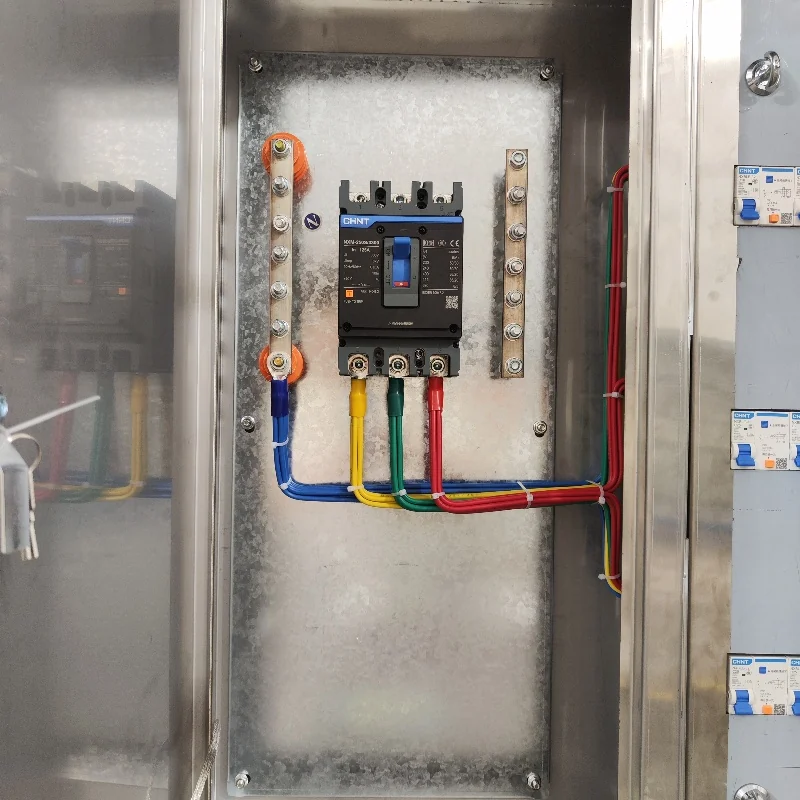

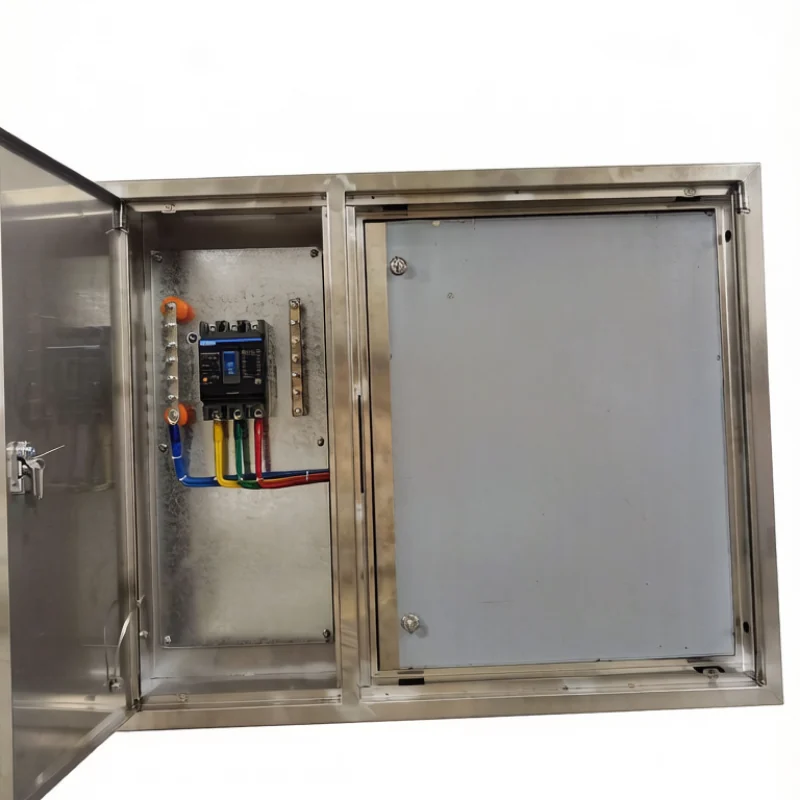

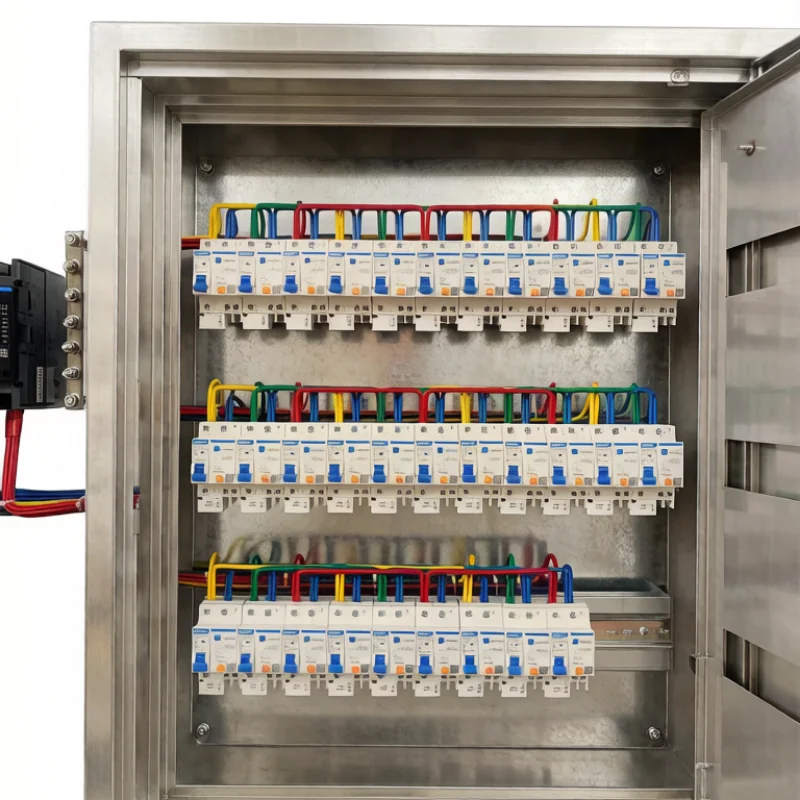

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
泵房与水处理站
就地控制泵启停，液位自动可选。
空压机房
空压机就地配电与联锁。
车间设备群
数台小设备集中一面箱，分区保护。
户外喷灌与泵站
IP65 + 防潮加热器，四季运行。
流水线工位取电
工位动力 + 检修插座混合回路。
配电房二级分配
从动力柜下级做车间就地分配。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
动力配电箱和动力配电柜怎么选？
看安装位置与容量：设备旁边就地取电、总开关 400 A 以下，用箱（壁挂 / 落地小箱）；配电房集中分配、回路多容量大，用落地动力柜。两者常配合：柜在配电房分配，箱在车间就地。
电机回路为什么必须带接触器？
接触器承担频繁起停与远程控制，断路器只做短路保护不频跳，热继做过载——三件各司其职。省掉接触器直接用断路器操作，断路器很快烧坏触头，这是现场最常见的错误省钱。
户外安装要注意什么？
IP65 门封 + 底部格兰头进线是基础，还要防凝露（昼夜温差结露比淋雨更伤元件）——配防潮加热器；太阳直晒的加遮阳檐。海边与养殖场选不锈钢壳体。
能做液位或压力自动控制吗？
可以，箱内加液位 / 压力控制器或小型 PLC，泵类设备自动起停。把控制要求（液位点数、液位计类型）发来，我们把控制回路画进系统图。
箱体能装多少回路？
按回路电流与发热核算：常规壁挂箱 2–8 路，落地箱到 12 路；再多建议分箱或改落地柜。发热是硬约束，硬塞回路夏天跳闸没商量。
改造替换老箱怎么对接？
老箱照片 + 回路清单发来，我们按原进出线位置与回路号 1:1 出图，现场电缆原位对接，半天完成换箱。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
设备清单发来，回路照它排
设备清单（功率 / 台数 / 控制要求）发来，免费出回路方案与箱体布置 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
