GGD 低压配电柜
- 主母线：TMY 镀锡铜母线，30–40 N·m 力矩紧固，连接处划线标记可复检
- 柜体：2.0 mm 冷轧碳钢咬缝焊，对角线 ≤1.5 mm，IP54 标配 / IP65 可选
- 元件：施耐德 / ABB / 西门子 / 正泰（以工程确认为准），也可自采寄厂
- 成套：可内嵌计量柜与电容补偿柜，整段并联后柜间铜排贯通出厂
- 试验：逐台 100% 导通与通电功能试验，含绝缘电阻、耐压 2500V/1min
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | GGD 型交流低压成套配电柜，固定面板式、并联拼接结构 |
|---|---|
| 标准尺寸（宽×深×高） | 800×600×2200 / 1000×600×2200 / 1200×800×2200 mm，整段最多并联 8 台 |
| 柜体结构 | 2.0 mm 冷轧碳钢咬缝焊柜体 + 加强筋，静电粉末喷涂 |
| 柜体对角线 | ≤1.5 mm（保证门封压紧，IP54 / IP65 才有意义） |
| 表面处理 | 除油 → 除锈 → 磷化 → 静电粉末喷涂 60–80 μm，200℃ 烘烤 30 分钟 |
| 开门与锁紧 | 单门 / 双门，180° 铰链，多点压紧锁，内门可加视窗 |
| 进出线 | 底部进线（母线槽或电缆），顶部可加母线桥架 |
| 防护等级 | IP54 标配 / IP65 可选（GB 4208 / IEC 60529） |
| 安装方式 | 靠墙或离墙落地，底部槽钢基础，柜间并接排贯通 |
| 额定工作电压 | 主电路 AC 380V / 400V，50 Hz；控制电路 AC 220V 或 DC 24V |
|---|---|
| 额定电流 | 水平母线 ≤2000 A，垂直母线 ≤1000 A |
| 额定短时耐受电流 Icw | 30 kA / 50 kA / 65 kA（按主开关分断能力匹配） |
| 主母线 | TMY 镀锡铜母线，30–40 N·m 力矩紧固，连接处划线标记 |
| N 排与 PE 排 | 整段贯通，截面按主母线一半选；PE 排多点接地，接地电阻 ≤4 Ω |
| 主开关 | 框架断路器（ACB）或大电流塑壳断路器（MCCB），抽屉式 / 固定式可选 |
| 馈出回路 | 塑壳断路器 + 接触器 + 热继电器组合，可加电子式电动机保护器 |
| 无功补偿 | 可内嵌电容补偿柜，分组自动投切，涌流抑制电抗器可选 |
| 计量 | 可内嵌计量柜，多功能电力仪表与互感器分腔安装 |
| 双电源 | 可选 ATS（PC 级 / CB 级）或手动双投开关 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰（以工程确认为准），支持自采寄厂 |
| 单台基础方案 | 主进线 + N 路馈出，配多功能电力仪表与状态指示灯 |
|---|---|
| 进线 + 计量 + 补偿 | 进线柜 + 计量柜 + 电容补偿柜，三台并联为一组 |
| 双电源切换方案 | 两路市电进线 + ATS 自动切换 + 馈出，含欠压、过压、断相保护 |
| 电机控制方案 | 主进线 + 多路 MCC 控制单元，每路起停按钮 + 状态指示 + 过载保护 |
| 消防强切方案 | 主进线 + 应急照明馈出 + 消防强切，按 GB 50052 配电设计规范 |
| 柜型代号说明 | GGD1 进线 / GGD2 计量 / GGD3 补偿 / GGD4 馈出·电机，可单台可整段 |
| 成套标准 | GB/T 7251.1 / IEC 61439-1，型式试验报告按需提供 |
|---|---|
| 防护等级 | GB 4208 / IEC 60529，IP54 出厂检测，IP65 按订单配置 |
| 电气间隙与爬电距离 | 符合 GB/T 7251.1 污染等级 3、过电压类别 IV 要求 |
| 温升 | 主母线、连接处与端子温升 ≤70 K |
| 短时耐受电流 | 30 kA / 50 kA / 65 kA · 1 s（按主开关分断能力） |
| 出厂试验（逐台） | 机械操作、回路电阻、绝缘电阻（≥1 MΩ）、工频耐压 2500V/1min、接地连续性、通电功能试验 |
| 随货文件 | 竣工原理图、端子表、含品牌型号的 BOM、例行试验报告、出厂照片、装箱单 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
母排力矩紧固并划线
主母线连接处按 30–40 N·m 用扭力扳手紧固，紧完打划线标记，巡检时一眼能看出有没有松动。
柜体对角线严控
每台柜下料折弯后测量对角线，超 1.5 mm 回修。门封压得均匀，IP54 / IP65 才守得住。
母线连接处温升
主母线、连接处与端子温升控制在 ≤70 K，出厂试验实测记录随报告交付。
母线、电缆、控制线分开
主母线腔与电缆出线腔物理隔离，控制线走独立线槽，降低电磁干扰，后期维护不动主回路。
磷化前处理后静电喷涂
除油、除锈、磷化后静电喷涂 60–80 μm 粉末，200℃ 烘烤 30 分钟，膜厚记录可随档案提供。
逐台耐压与通电试验
每台做机械操作、回路电阻、绝缘电阻、工频耐压 2500V/1min、接地连续性与通电功能试验，报告随柜。
实拍与柜体结构

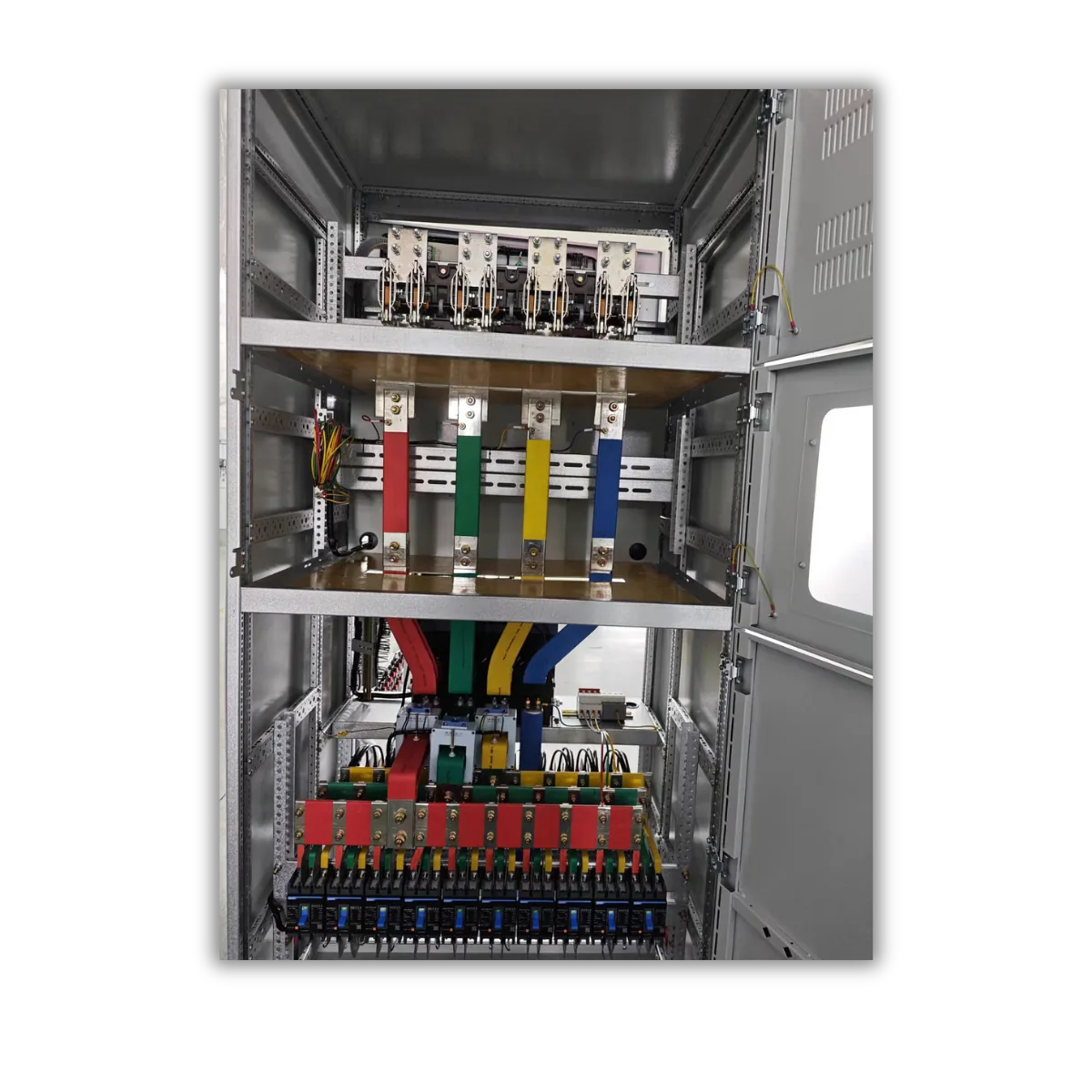

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。

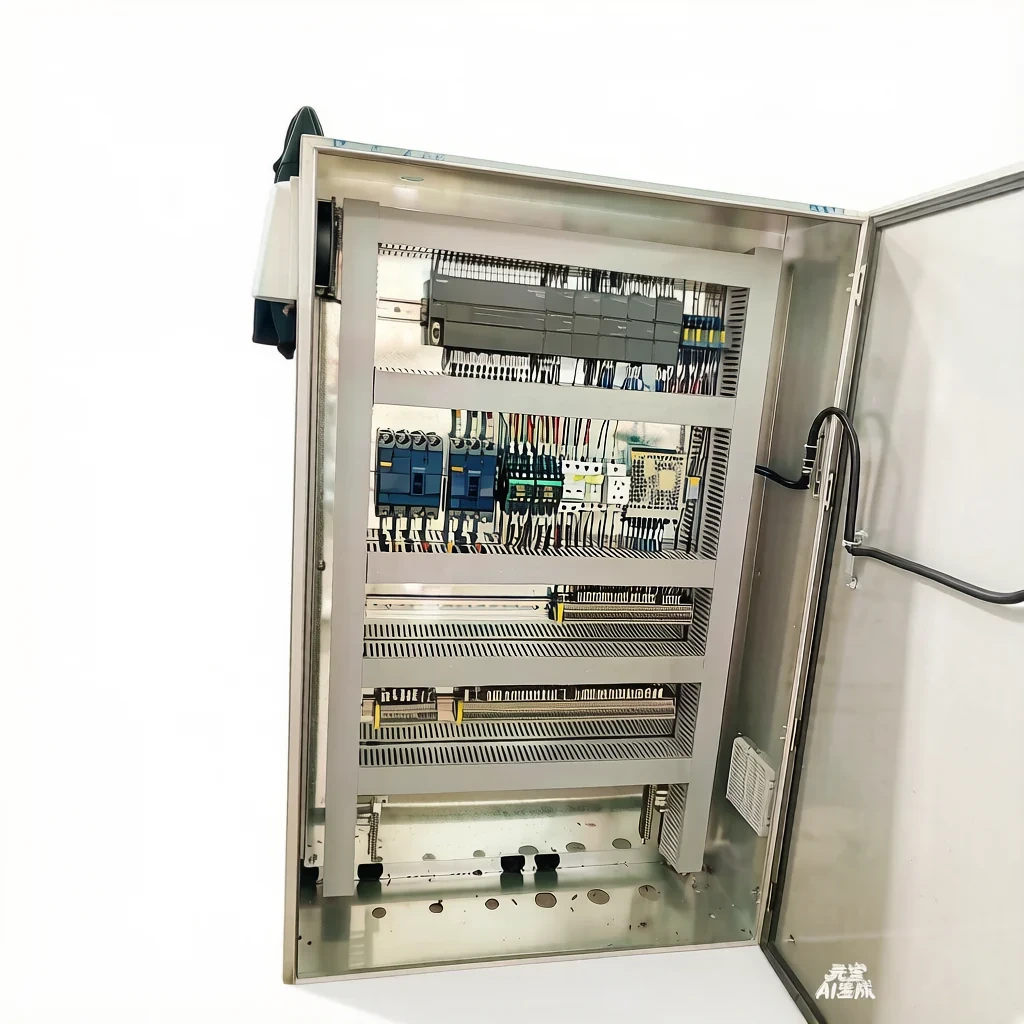

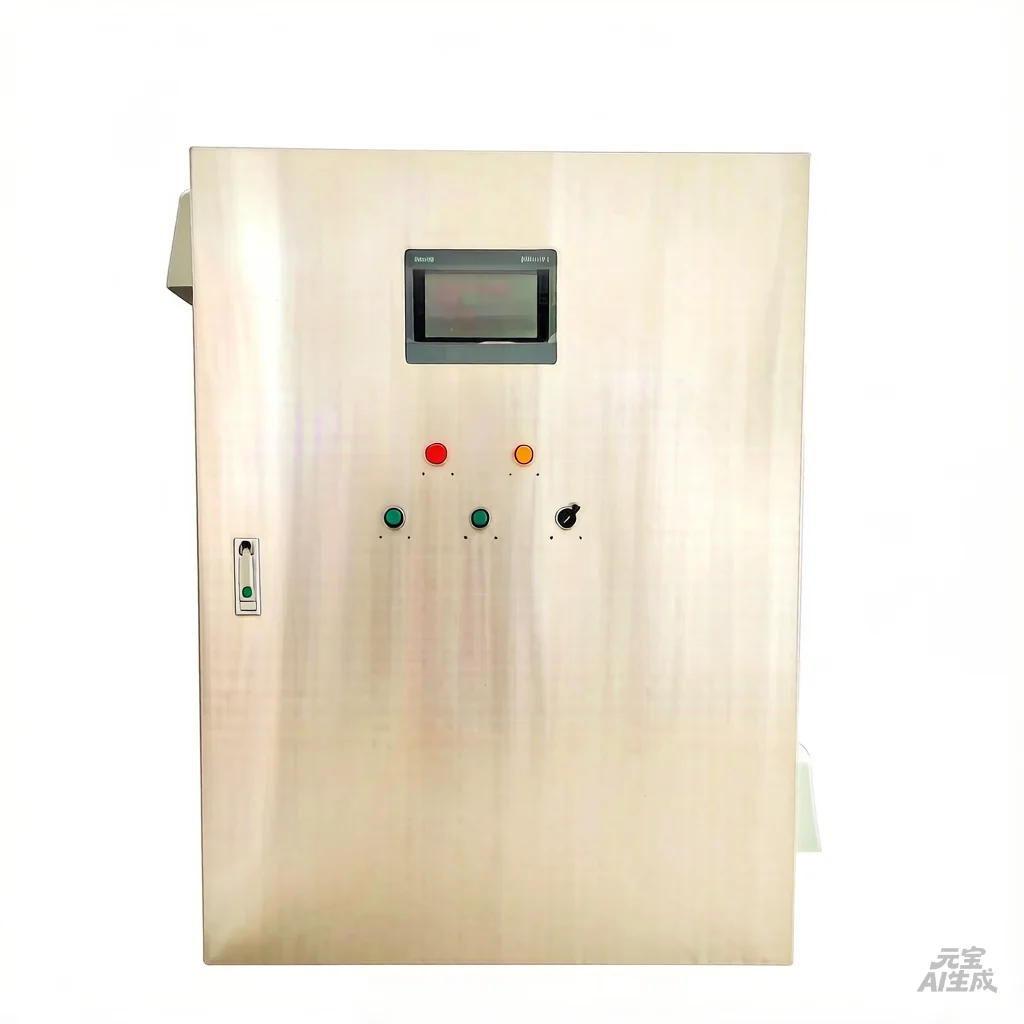

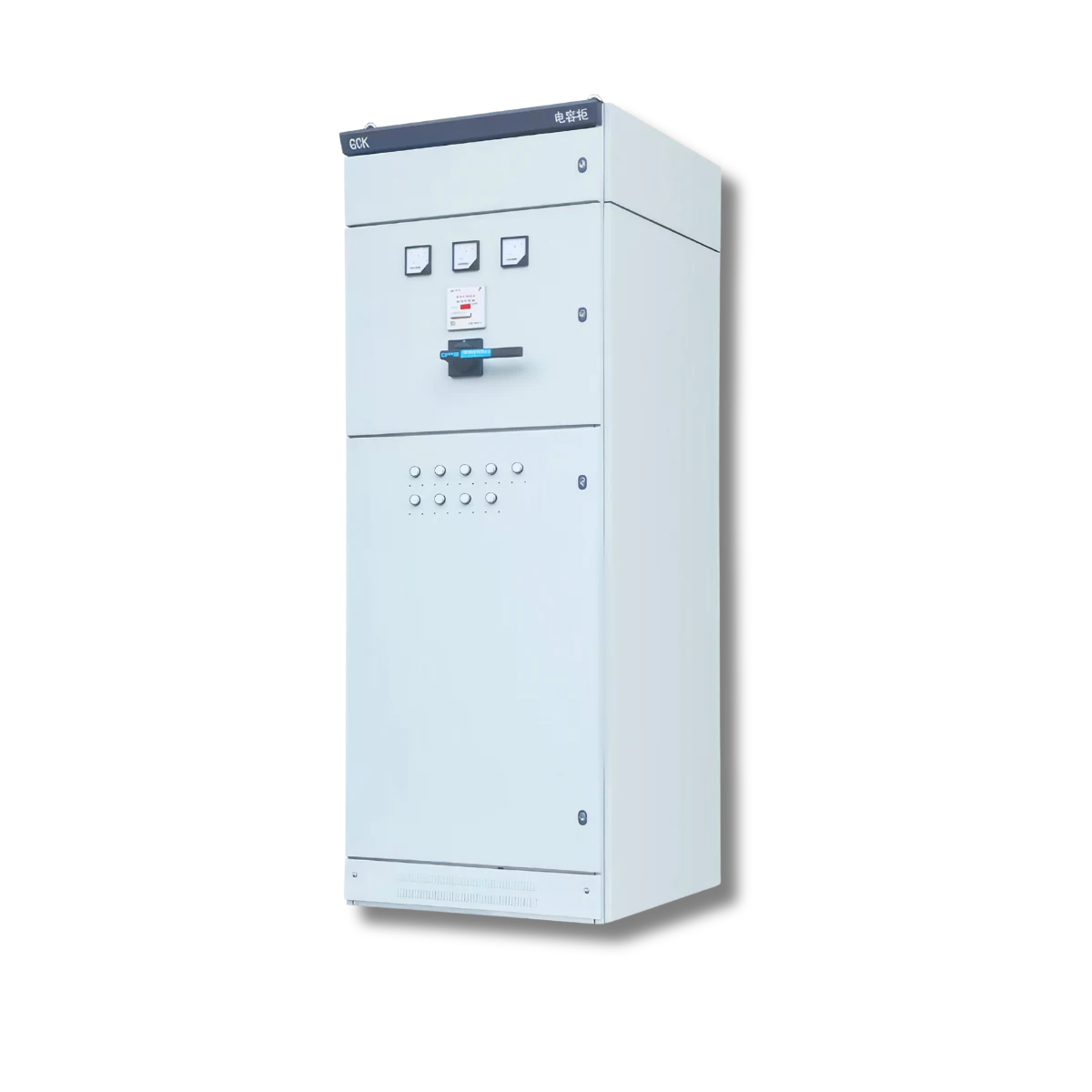

图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
工厂配电房主进线
10/0.4 kV 变压器低压侧总柜，含框架断路器与主母线。
车间分配电室
按工艺分区做馈出柜，每段负责一条产线或一台大功率设备。
无功补偿整段
电容补偿柜并联在主进线后，分组自动投切，提高功率因数。
商业与楼宇配电
商场、写字楼、酒店的空调、动力、消防与应急照明分区配电。
市政设施配电
水厂、泵站、隧道、桥梁的配电房主进线与馈出。
新能源场站低压侧
光伏、储能、充电站场内交流侧汇集与分配，与并网柜配合。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。不用留联系方式，直接下载。
采购与电气工程师最常问的六个问题
GGD 和 MNS、GCK 怎么选？
GGD 是固定面板式，结构简单、维护直观，适合工厂配电房的主进线与馈出；MNS / GCK 是抽屉柜，单元可抽出检修，适合需要频繁操作的主回路。同一项目里常混用：主进线用 GGD，下级馈出用抽屉柜。
主母线规格怎么选？要不要镀锡？
按额定电流选 TMY 铜母线截面，1000 A 常用 60×6 或 80×6，1600 A 常用 100×10，2000 A 用双拼（2×(80×8)）。潮湿或腐蚀环境建议镀锡，可显著降低接触电阻的衰减速度。我们默认 TMY 镀锡并用划线标记追溯紧固。
电容补偿柜要配多大？分组怎么算？
补偿总容量通常按变压器容量的 20%–40% 估算，最终要看负载的功率因数。分组投切一般 4–8 组，逐组投切避免涌流。涌流抑制电抗器（电抗率 7% 或 14%）按谐波环境定，有变频器或整流负载建议配。
能按我们的系统图做吗？元件可以指定品牌吗？
可以。系统图、一次方案图、负载清单发来即可。元件可指定品牌（施耐德、ABB、西门子、正泰等），也可由我们按工程经验推荐；客户自采寄厂也做，收到货后先做入厂检验再装配。
整段并联发货还是分台运？
单段最多并联 8 台，超过 8 台建议分两段、各设进线，避免单段母线过长导致末端压降与短路容量不匹配。台数较少时我们把柜间铜排贯通、整段出厂；台数多或受运输尺寸限制时分段发运，但柜间排预制好，到场螺栓连接。发货前提供成品照片与包装照片，方便你提前安排进配电房。
IP54 和 IP65 怎么选？配电房用哪种？
配电房内部环境干净，IP54 够用，防尘防溅水；潮湿、地下、隧道口或粉尘环境建议 IP65。升级到 IP65 主要是门封加厚加格兰头密封，出厂做喷水试验。
