一、电容补偿柜到底做什么? 一句话讲清
电容补偿柜的核心作用：为电网提供无功功率，把负载侧「落后的」感性无功转化为「超前的」容性无功，降低总电流、提高功率因数。
电感(电机 / 变压器 / 镇流器)消耗无功，电容「产生」无功 —— 把电容并到电网上，就近补足负载需要的无功，线路就不用从远端(发电机)输送这部分「虚功」了。
「感性负载吃无功，容性补偿还回去」。补完后，从电网端看，负载呈「纯阻性」,功率因数接近 1,电费里的力调电费罚款全免。
二、为什么要补偿?功率因数 0.7 vs 0.95 的经济账 电费罚款不是吓人的
国家电网对工业用户的功率因数考核:0.90 及以上免力调电费；0.90 以下每降低 0.01,电费加收 0.5–1.5%。0.70 的用户每年电费多出 10–30%。
| 补偿前 cosφ | 补偿后 cosφ | 电费罚款 / 年(以月用电 10 万度为例) | 节省比例 |
|---|---|---|---|
| 0.65 | 0.95 | 约 ¥15,000–30,000 | 10–20% |
| 0.70 | 0.95 | 约 ¥10,000–20,000 | 6–12% |
| 0.80 | 0.95 | 约 ¥5,000–8,000 | 3–5% |
| 0.90 | 0.95 | 几乎为零 | 0% |
另外，补偿后线路电流下降，线损降低，变压器容量可以多带负载 —— 间接收益也是几万到十几万。
三、电容补偿容量怎么算? 公式 + 速查表
核心公式：Qc = P × (tanφ1 − tanφ2)
其中 Qc 是要补偿的无功容量(kvar),P 是有功功率(kW),φ1 是补偿前的功率因数角，φ2 是补偿后的功率因数角。
速算表(每 kW 有功功率所需补偿容量)
| 补偿前 / 后 | 0.85 | 0.90 | 0.95 | 1.00 |
|---|---|---|---|---|
| 0.60 | 0.85 | 0.97 | 1.14 | 1.33 |
| 0.65 | 0.69 | 0.81 | 0.98 | 1.17 |
| 0.70 | 0.54 | 0.66 | 0.84 | 1.02 |
| 0.75 | 0.40 | 0.51 | 0.69 | 0.88 |
| 0.80 | 0.27 | 0.38 | 0.55 | 0.74 |
| 0.85 | — | 0.18 | 0.36 | 0.55 |
| 0.90 | — | — | 0.19 | 0.36 |
读法：如果车间月均功率因数 0.70,想提到 0.95,每 kW 有功功率需要补 0.84 kvar。例：车间 500 kW 总功率，需补偿 500 × 0.84 = 420 kvar。
实际选型要把计算值向上取整到 5 kvar 的整倍数(常用规格有 5/10/15/20/25/30/40/50 kvar),并留 10–15% 余量防欠补。例：420 kvar → 配 450 kvar。
四、补偿柜里装什么? 电容器 + 接触器 + 控制器
一套完整电容补偿柜的 6 大部件：
- 电容器(主元件):干式自愈式 / 油浸式，常用 480 V 三相共补 / 分补混装
- 接触器(投切元件):专用电容接触器(带预投切电阻),施耐德 LC1-D 系列
- 无功功率控制器:根据当前 cosφ 自动投切，常用 8 / 12 / 16 回路
- 熔断器:每路电容配 1 组，短路保护
- 电抗器(可选):抑制谐波，5/7% 电抗率，谐波严重场合必备
- 主开关 + 柜体:塑壳断路器 + GGD 柜体，柜体喷塑 60–80μm
金麟电容补偿柜的两种典型方案:
| 方案 | 电抗器 | 适用场景 | 价格关系 |
|---|---|---|---|
| 普通方案 | 无电抗器 | 民用建筑 / 常规车间 | 基准价 |
| 谐波治理方案 | 5% 或 7% 电抗器 | 变频器密集 / 数据中心 | 电抗器与加强型电容加价，报价单单列 |

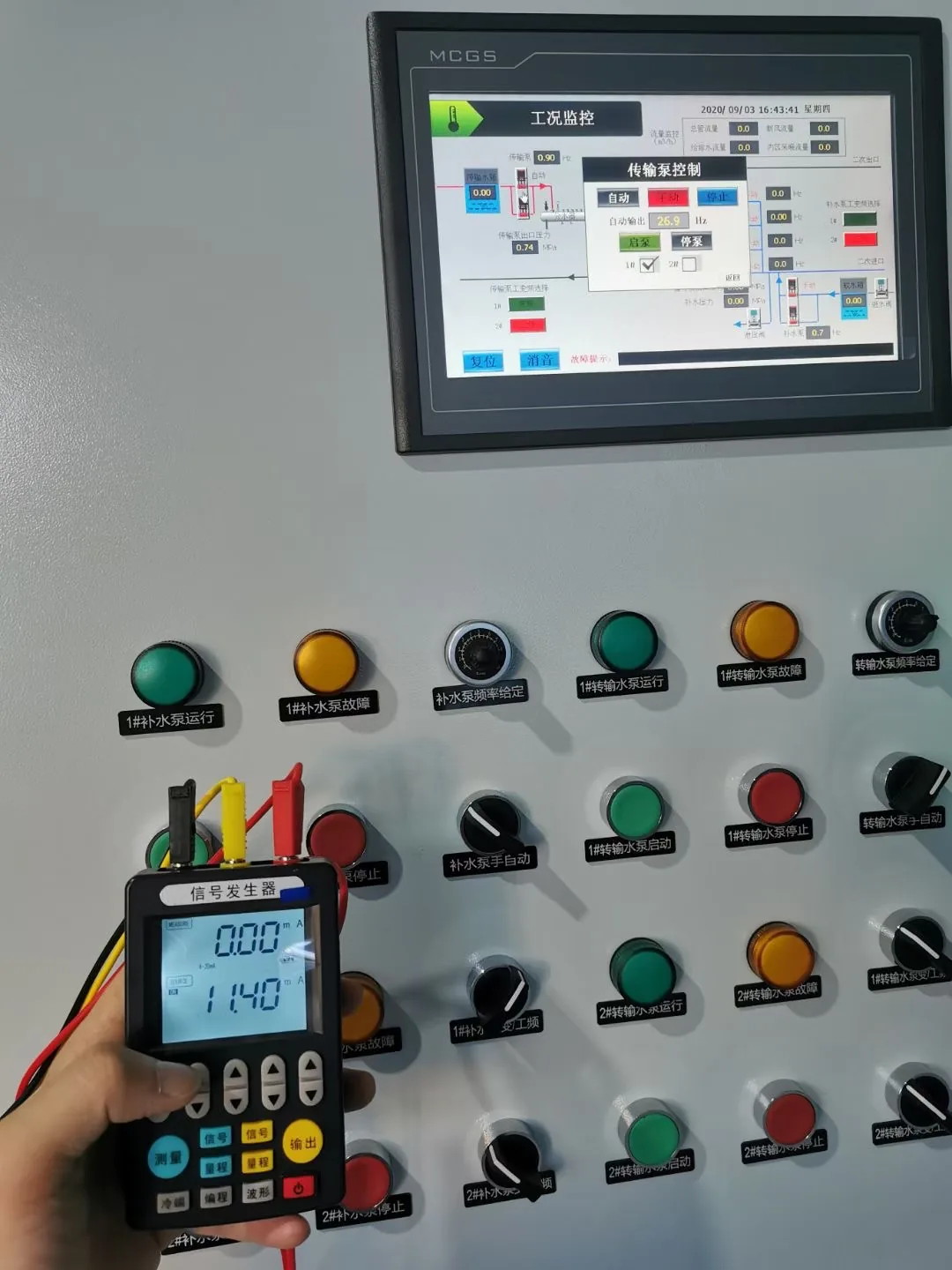

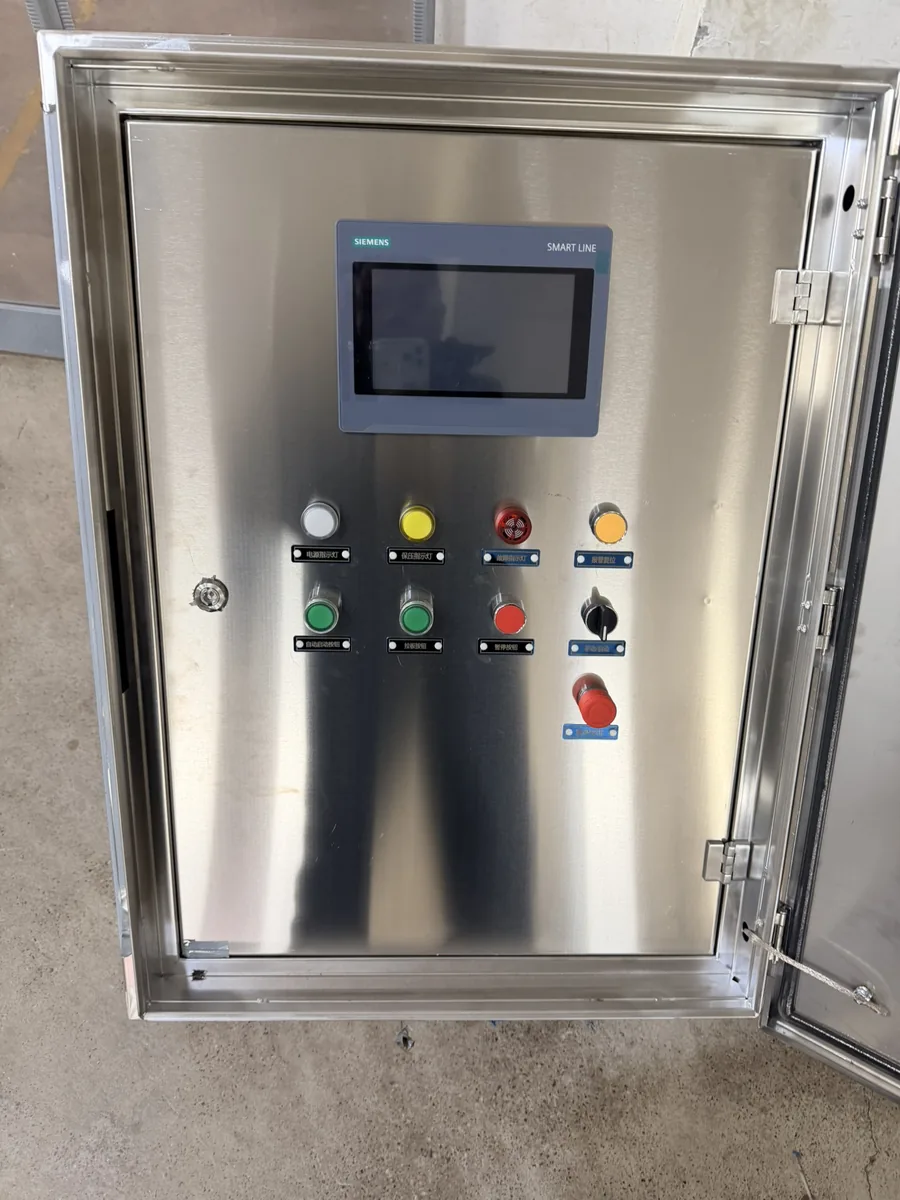

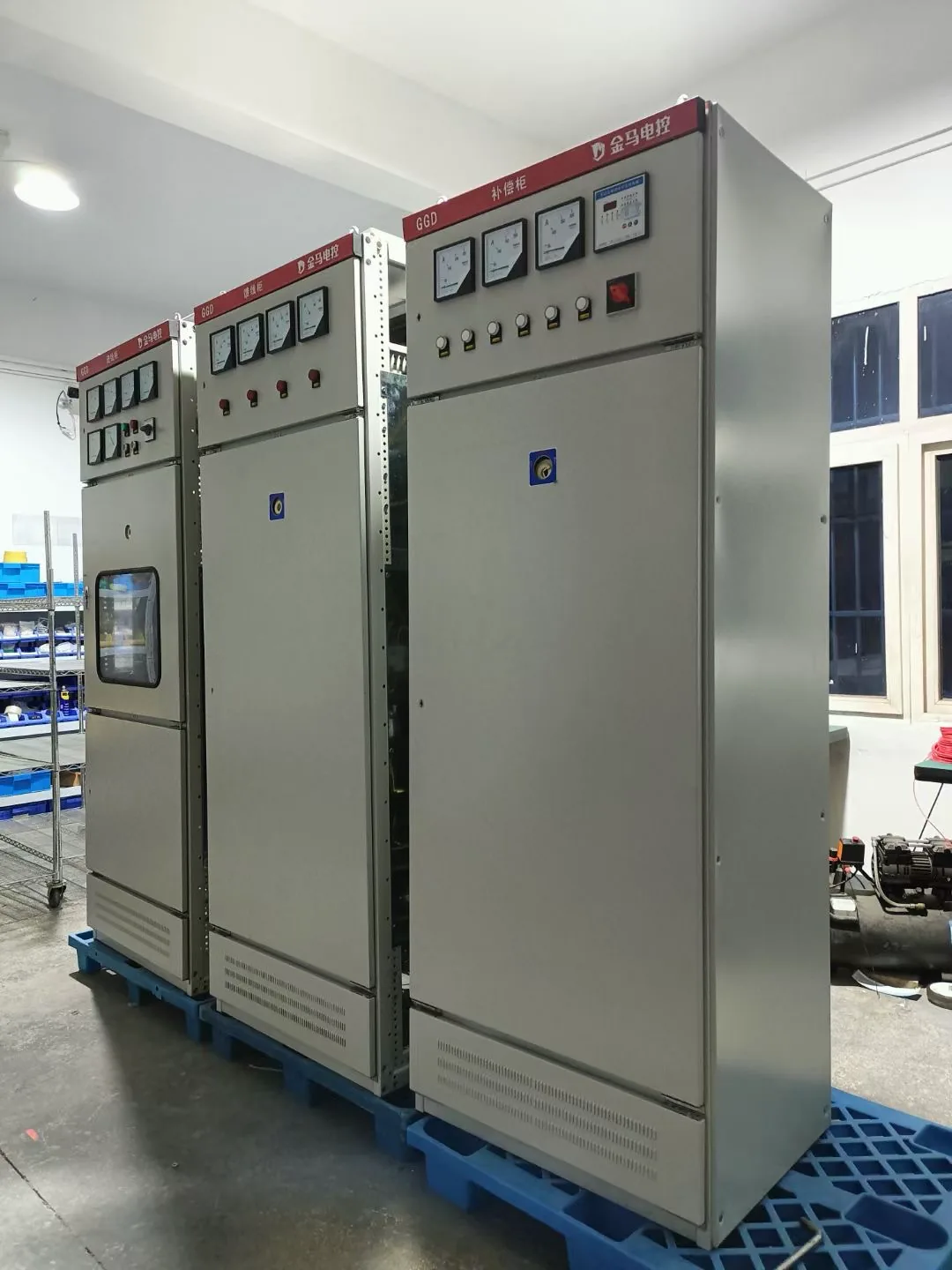

五、工厂实拍：补偿柜的 4 个细节 (车间实拍)
常见问题 FAQ
补偿柜电容一直投不上，是哪里问题?
三个常见原因：①控制器电流信号未接入(控制器需要从总进线 CT 取电流信号) ②功率因数已过补偿(负载太轻，目标 cosφ 设得过高) ③接触器线圈烧毁(投切频繁 + 涌流过大，需换专用电容接触器)。先查信号，再查控制，最后查接触器。
补偿后功率因数怎么测?
用 三相电能质量分析仪(Fluke 435 / 致远 PA系列)接在补偿柜总进线处，测 24 小时，取平均 cosφ。必须测 24h —— 工厂负荷是波动的，瞬时值没意义。
电容补偿柜有 3C 认证吗?
成套柜本身没有强制 3C。内部电容器需要 CQC 自愿性认证，接触器 / 断路器 / 熔断器需要 3C。金麟电容器用赛龙 / 库克库伯尔 / 正泰(用户可选),接触器默认施耐德，断路器可选 ABB / 施耐德 / 西门子 / 正泰。
补偿柜和变频器装一起会不会有干扰?
会有。变频器产生 5/7/11 次谐波，补偿柜的电容器会被放大(谐振),反而烧电容。解决：加 5% 或 7% 电抗器抑制谐波,或把补偿柜放在变频器母线的上一级。金麟谐波治理方案标配 5% 电抗器，单 kvar 价格贵 100–200 元但可靠性翻倍。
补偿柜电容器多久要换?
正常环境 5–8 年;高温 / 谐波严重环境 3–5 年。判断方法：实际容量低于额定 80% 必须换(电容器衰减是渐进的)。金麟出厂配自愈式电容器，衰减到 70% 自动断开，保护负载。
