挤出机控制柜
- 温控：4–12 区独立 PID，热电偶采集，固态继电器（SSR）加热输出
- 调速：主机 + 喂料双变频，转速比例联锁（断料防堵转）
- 保护：机头超压报警停机、加热器过流分路保护、热电偶断偶检测
- 冷却：风冷（风机分区）或水冷（电磁阀）按温区配置输出
- 元件：施耐德 / ABB / 西门子 / 正泰，可指定品牌或自采寄厂
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | 落地式；温控区与动力区分腔布置 |
|---|---|
| 标准尺寸（宽×深×高） | 800×800×1800 / 1000×800×2000 mm，按温区数扩展，可非标 |
| 柜体结构 | 2.0 mm 冷轧碳钢；SSR 散热器独立风道 |
| 防护等级 | IP54 标配（车间粉尘环境） |
| 操作面板 | 各区温度显示 / 设定、主机与喂料转速显示、起停与急停 |
| 散热 | SSR 散热器强冷风道 + 柜体过滤风扇，柜内温升 ≤15 K |
| 额定工作电压 | AC 380V / 400V 动力；AC 220V 加热；DC 24V 信号 |
|---|---|
| 温控核心 | 温控表阵列（独立可靠）或 PLC 温控模块（需联动 / 记录） |
| 温区配置 | 4–12 区，每区独立 PID + SSR 输出，热电偶 K / J 型 |
| 控温精度 | ±1 ℃（常规）；配合机筒散热与工艺可到 ±0.5 ℃ |
| 冷却输出 | 风冷（分区风机开关量）或水冷（电磁阀比例 / 开关量） |
| 主机驱动 | 变频器按主机功率配置，带制动单元（提升工况）可选 |
| 喂料驱动 | 独立小变频，转速与主机按比例联锁，断料延时停主机 |
| 保护配置 | 机头压力变送器超压停机、加热器分路过流、断偶检测 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰，支持自采寄厂 |
| 温控表经济型 | 各区独立温控表 + 继电逻辑联锁，小机型与老机改造 |
|---|---|
| PLC 温控联动型 | PLC 温控模块 + 开机自动升温曲线 + 温度记录 |
| 双变频配比型 | 主机 / 喂料比例调节界面化（配 HMI），断料联锁 |
| 改造换柜型 | 利旧加热器与热电偶，换控制柜与温控回路 |
| 机床电控柜 | 主轴 / 伺服 / 温控按机型评估定制（提供机床参数） |
| 成套标准 | GB/T 7251.1 / IEC 61439-1 |
|---|---|
| SSR 检查 | 散热器贴合与风道检查，按 1.5 倍额定电流降额选型 |
| 出厂试验（逐台） | 绝缘电阻、工频耐压、通电模拟热电偶信号逐区控温联调 |
| 温升 | SSR 区强冷风道下柜内温升 ≤15 K |
| 随货文件 | 原理图、温区对照表、参数整定表、BOM、试验报告 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
SSR 不满负荷用
固态继电器按加热器电流 1.5 倍降额选型、散热器强冷，SSR 是温控柜第一坏点，这里不省。
温区号与机筒段对应
柜内温控回路、端子、显示全部按机筒段号编号，对照表随货，换加热圈不用对线。
传感器坏了立即知道
每区热电偶断偶检测：显示断偶报警并切断该区输出，不会失控干烧。
喂料跟主机走
喂料转速按主机比例联锁，主机降速喂料自动降；断料延时保护停主机，防螺杆干磨。
信号逐台注入验证
出厂用信号发生器逐区模拟温度，升温 / 控温 / 断偶 / 超压逻辑全走一遍。
SSR 区独立风道
SSR 与散热器独立腔室强冷风道，热量不进温控表与变频器区，柜内温升 ≤15 K。

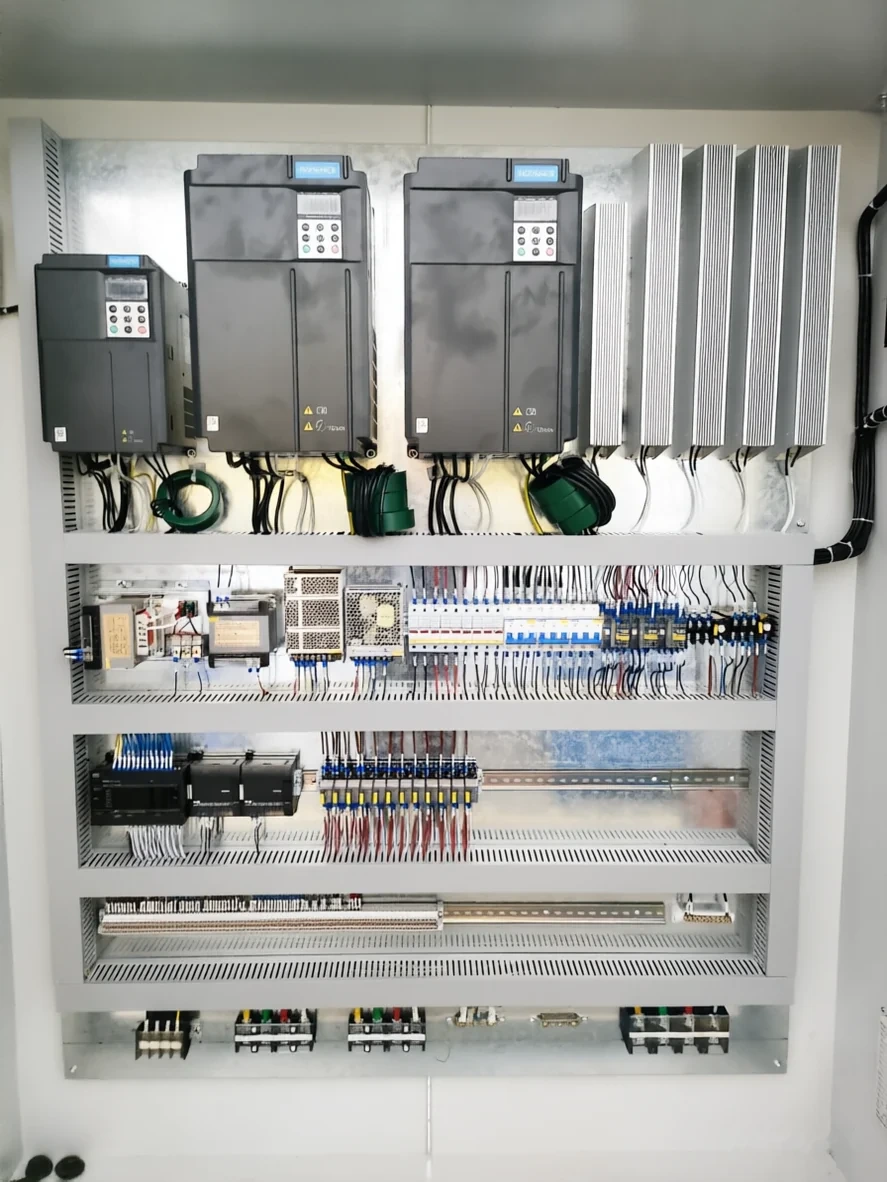

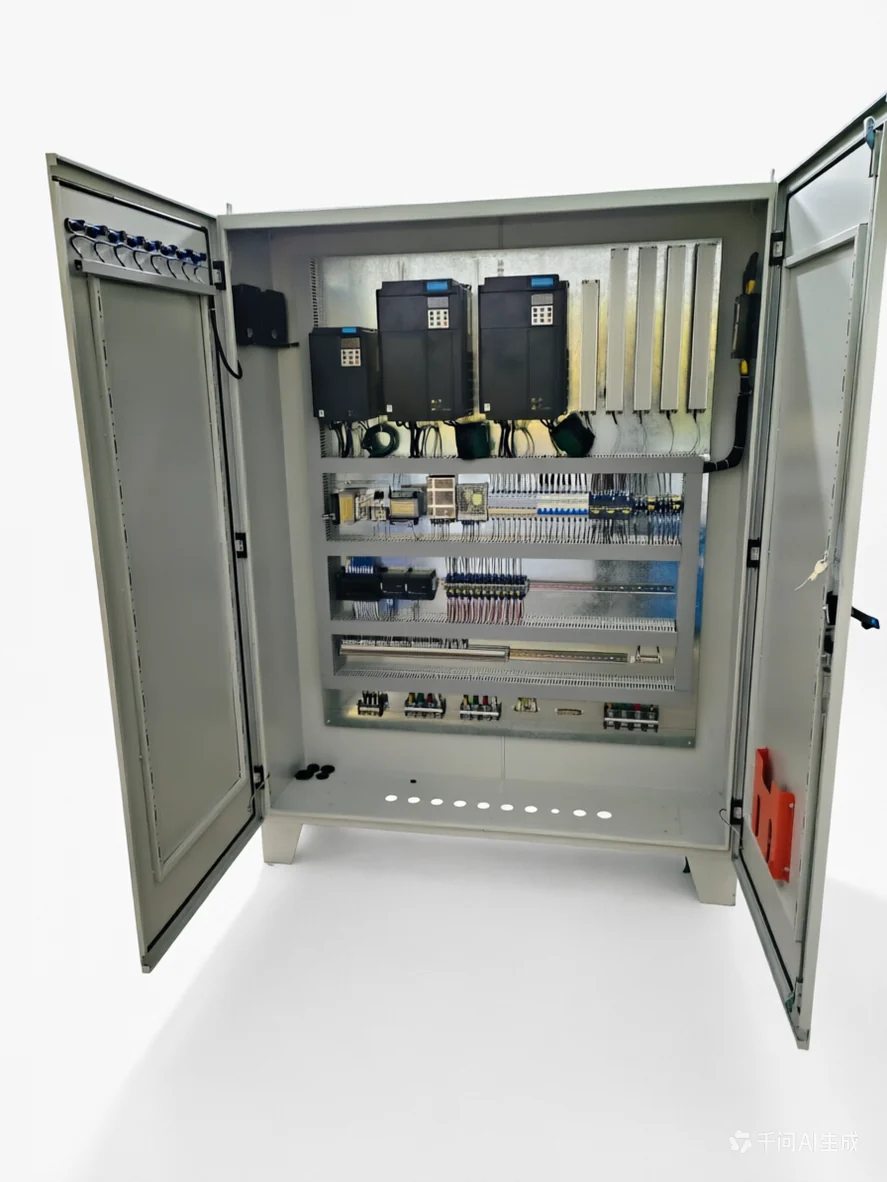

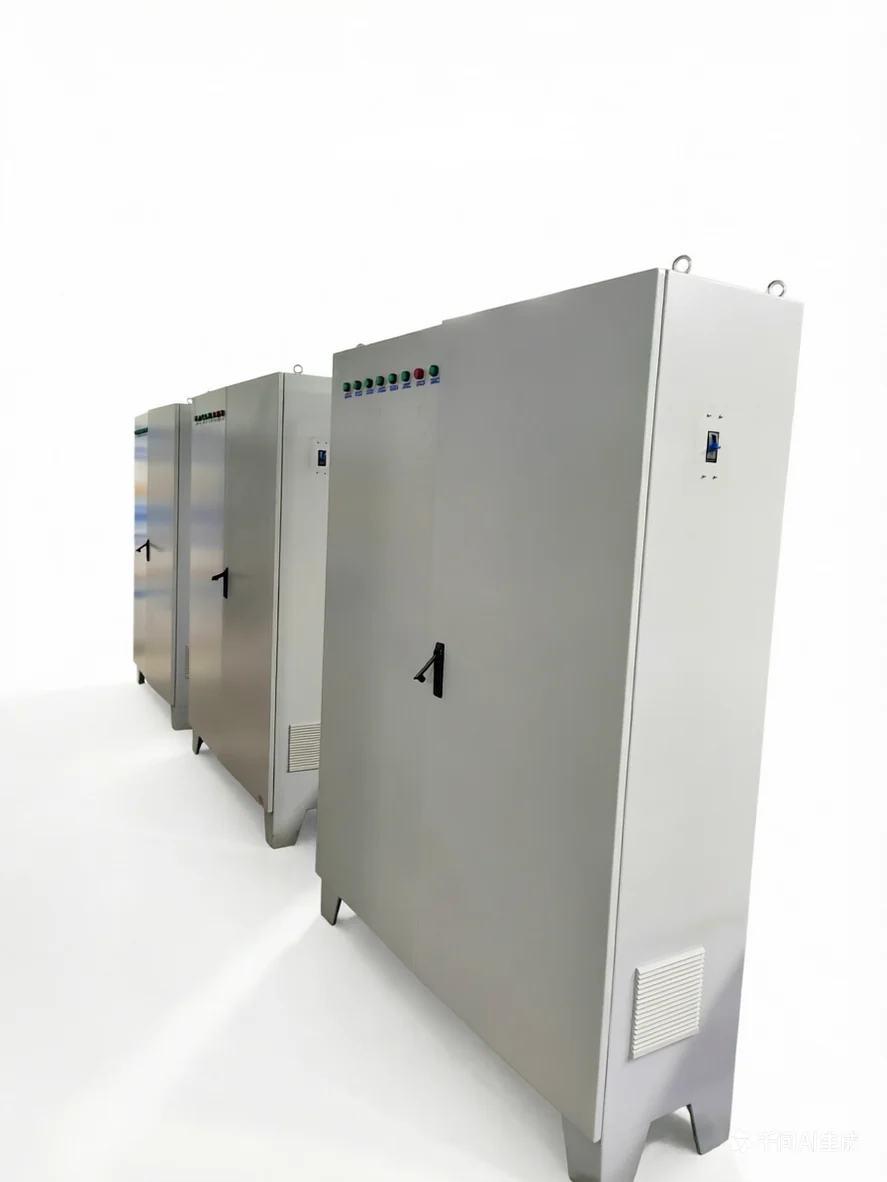

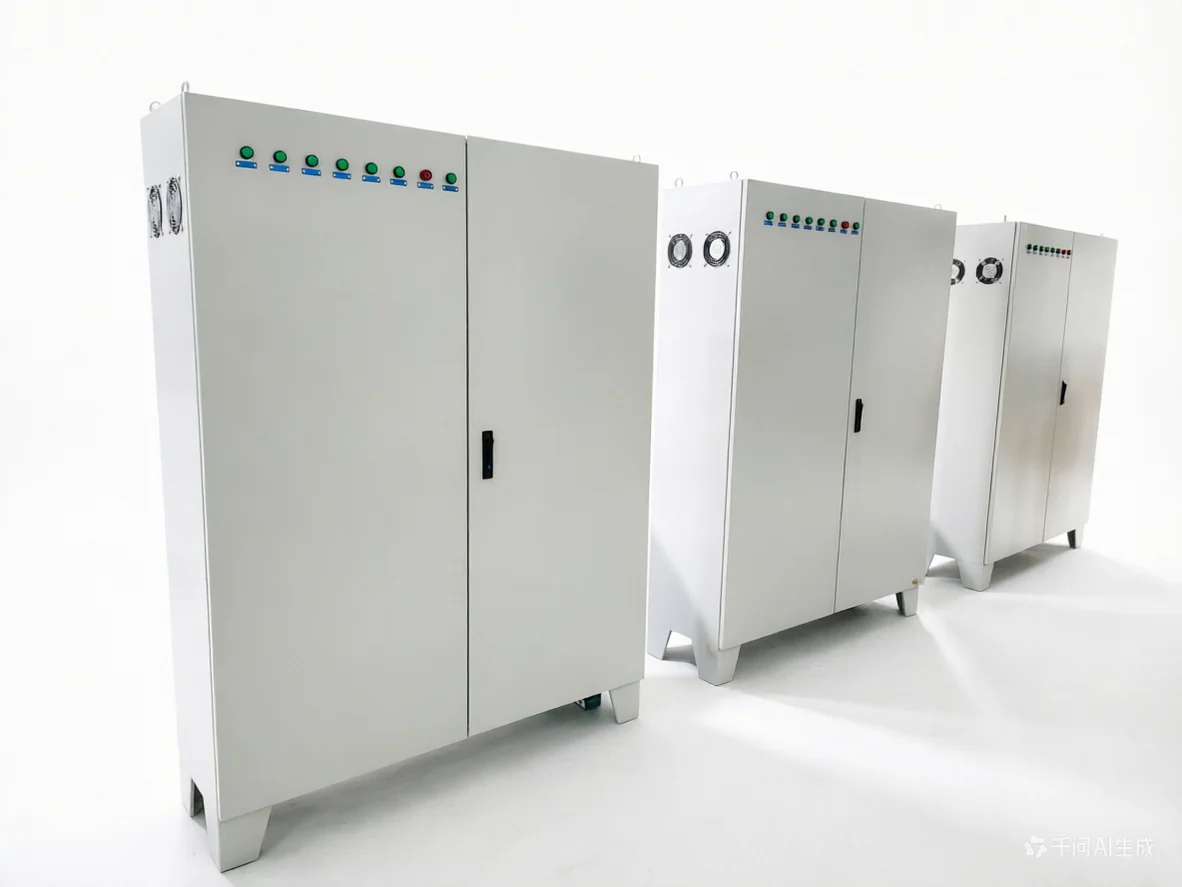

实拍与柜体结构
下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
塑料挤出造粒线
多温区控温 + 双机配比，造粒主机配套。
管材与型材挤出
真空定型与牵引联锁，定长切割信号接入。
薄膜与拉丝机组
多机组联动与张力相关控制按工艺配。
橡塑混炼设备
温控 + 主机调速，冷却按水冷配置。
老机换柜改造
利旧加热器与热电偶，控制部分整体换新。
机床与非标设备电控
主轴 / 伺服 / 温控按机型评估定制，提供参数即可。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
温控用温控表还是 PLC？
只控温、逻辑简单：温控表阵列更可靠也更便宜，坏一块换一块不停机。要升温曲线自动执行、温度记录、与整机联动：上 PLC 温控模块。很多客户选折中——表控温 + PLC 管联锁，两头都稳。
SSR 为什么要配那么大散热器？
SSR 导通有压降，功率全部变成热，散热不良是温控柜第一故障源。我们按 1.5 倍降额选型加强冷风道，SSR 底板温度控制在安全区，寿命翻几倍。
断料检测怎么做？
喂料口装料位 / 拟料开关，或用喂料电流判别。断料后延时（可整定）停主机并报警，防止螺杆空转干磨烧螺杆。联锁时序写进控制逻辑。
喂料和主机怎么同步？
双变频按比例联锁：喂料转速 = 主机转速 × 比例系数，系数在面板 / HMI 上设定。主机升降速喂料自动跟随，比例漂移由联锁保证不会发生。
旧挤出机换柜要提供什么？
温区数与各段加热功率、热电偶类型、主机与喂料电机功率、现有操作习惯（拍现场柜面照片）。加热器与热电偶可利旧，我们按它配回路与整定。
机床电控柜你们也做吗？
做普通机床与专用机床的电控（主轴 / 伺服 / 温控 / 冷却 / 润滑联锁），高精度多轴数控建议找整机厂配套——这句话可能少赚一单，但省你后期扯皮。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
这套产品的行业配套做法
工况细节、柜型组合与定制点在行业配套方案页里展开，这里直接过去看。
把机筒温区图发来，回路照它配
温区图或旧柜照片发来，免费出温控与驱动方案 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
