矿用车载控制柜
- 抗振：柜体加强 + 元件加固 + 线束固定，适应车载颠簸
- 防尘：IP65 密封，门缝密封条 + 格兰头进出线
- 耐冲击：结构加强，碎石冲击与磕碰下不变形
- 定制：按车辆空间、进出线、控制要求定制
- 实拍：33 张矿用车载控制柜实拍可供参考
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | 矿用车载控制柜，壁挂 / 落地 / 嵌入式，按车辆空间定制 |
|---|---|
| 标准尺寸 | 按车辆空间与元件定制，紧凑化设计 |
| 柜体结构 | 钢板折弯焊接 + 加强筋，抗振加固设计 |
| 表面处理 | 除油除锈磷化 → 静电粉末喷涂，耐冲击耐磨 |
| 防护等级 | IP65（防尘 + 密封），适应矿山粉尘环境 |
| 抗振设计 | 柜体加强 + 元件加固 + 线束固定，适应车载颠簸 |
| 进出线 | 格兰头 / 密封接头，防尘密封 |
| 门与锁 | 加强门锁，防振动松动 |
| 用途 | 矿山车辆与设备的配电控制，按车载要求定制 |
|---|---|
| 额定电压 | DC 12V / 24V 或 AC 380V，按车辆电气系统定 |
| 元件配置 | 接触器、继电器、PLC、熔断器、端子按车载要求装配 |
| 线束固定 | 线束固定与防振处理，端子防松 |
| 接地 | 柜体接地，接地连续性检测 |
| 元件品牌 | 施耐德 / 正泰，或按图纸指定 |
| 车辆配电控制 | 矿山车辆的配电与控制 |
|---|---|
| 设备就地控制 | 矿山设备的就地启停控制 |
| PLC 控制 | 矿山设备的 PLC 逻辑控制 |
| 抗振定制柜 | 高振动环境的抗振加固柜 |
| 防尘密封柜 | 高粉尘环境的防尘密封柜 |
| 来图定制 | 按车辆空间、进出线、控制要求定制 |
| 参照标准 | GB/T 7251.1 / IEC 61439-1（成套）；GB/T 5226.1（机械电气安全） |
|---|---|
| 防护等级 | GB 4208 / IEC 60529，IP65 |
| 抗振 | 抗振设计与元件加固，适应车载环境 |
| 绝缘电阻 | ≥1 MΩ（500V 兆欧表） |
| 工频耐压 | 主回路 2500V / 1 min，控制回路 1500V / 1 min |
| 出厂试验 | 结构检查、抗振检查、密封检查、回路检查、绝缘耐压、通电功能 |
| 随货文件 | 电气原理图、元件清单、含品牌型号的 BOM、试验报告、出厂照片 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
元件线束加固
元件加固安装、线束固定、端子防松。车载颠簸环境，振松一个端子就是一次停机故障。
IP65 全密封
门缝密封 + 格兰头进出线，IP65 防尘。矿山粉尘无孔不入，密封不到位柜内就是一层灰。
柜体加强筋
柜体加加强筋，抗冲击不变形。矿山上磕磕碰碰是常态，柜体强度是底线。
元件防振安装
接触器、继电器等元件加固安装，不用普通卡扣。振动环境下，元件安装方式决定寿命。
格兰头进出线
进出线用格兰头密封，防尘防水。车载柜的薄弱环节在进出线口，密封必须到位。
按车辆空间定制
尺寸、安装方式、进出线、控制要求全部按车辆空间定制。矿用车载柜没有标准件。
实拍与柜体结构

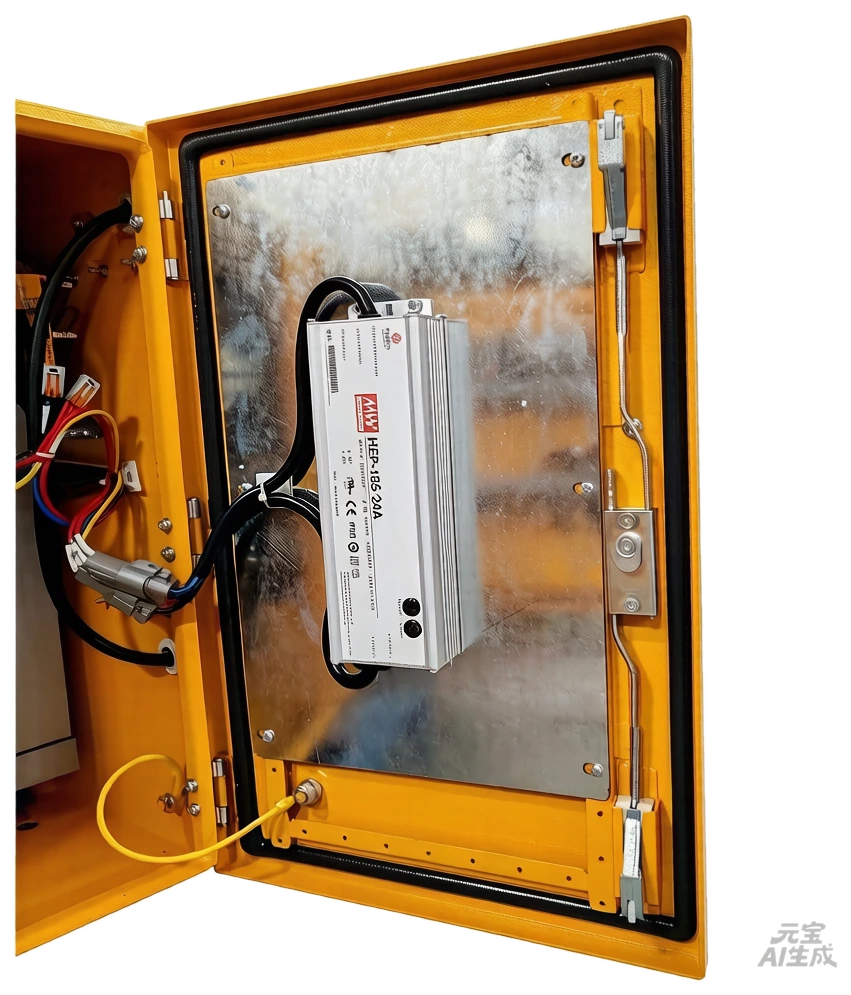

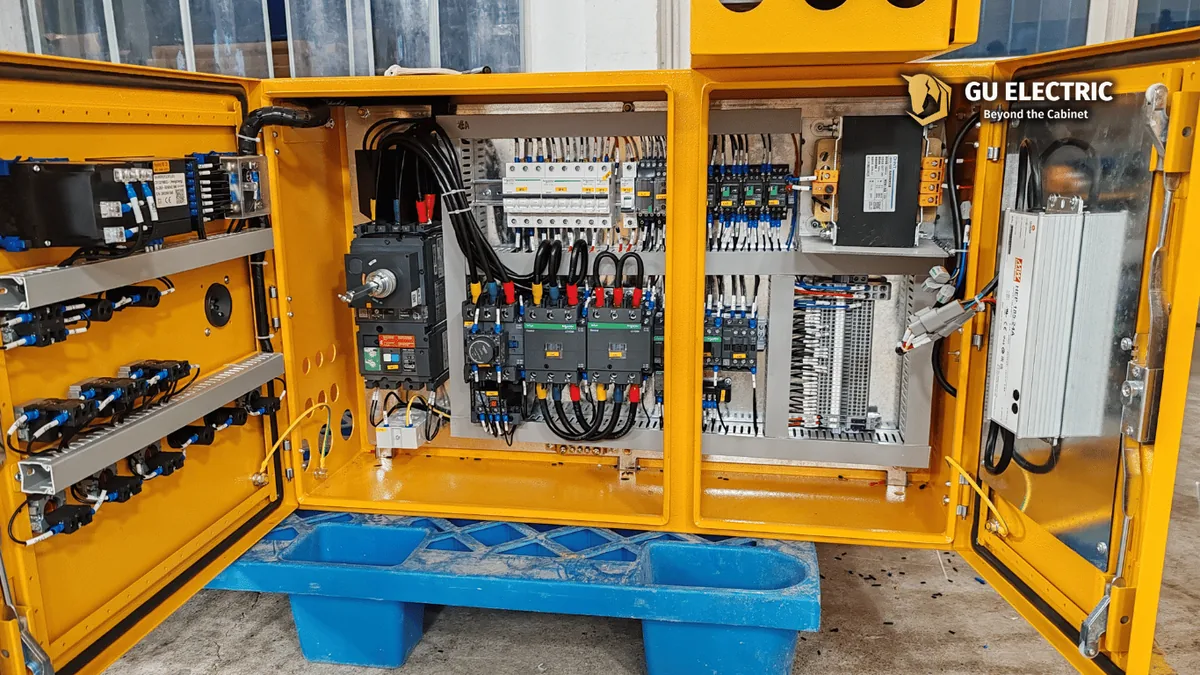

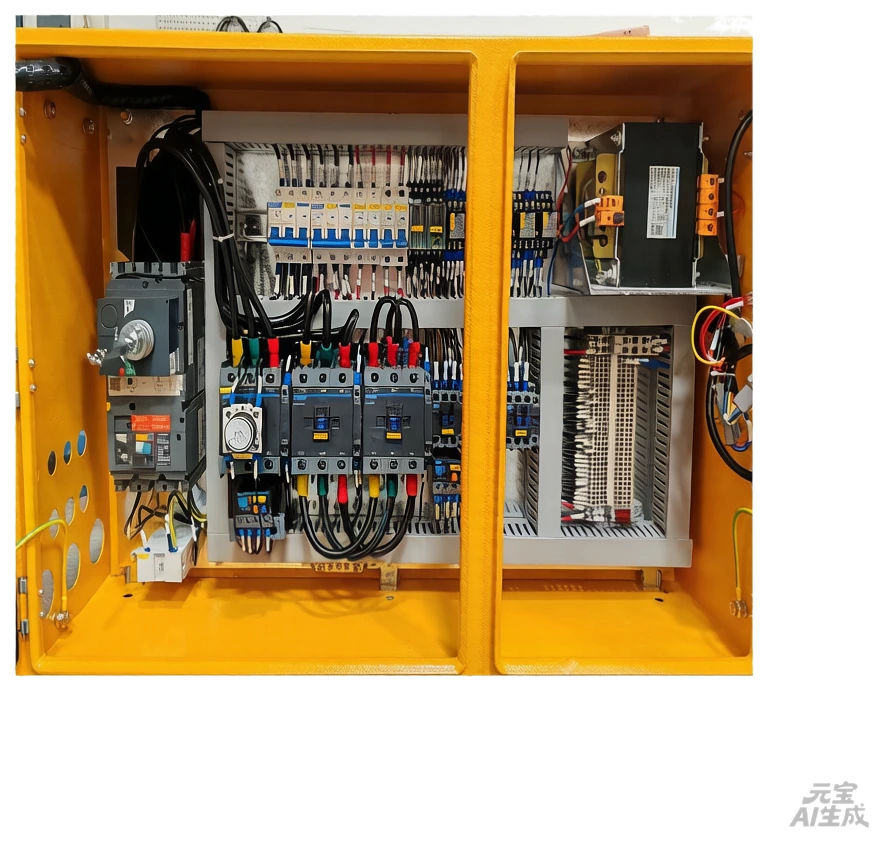

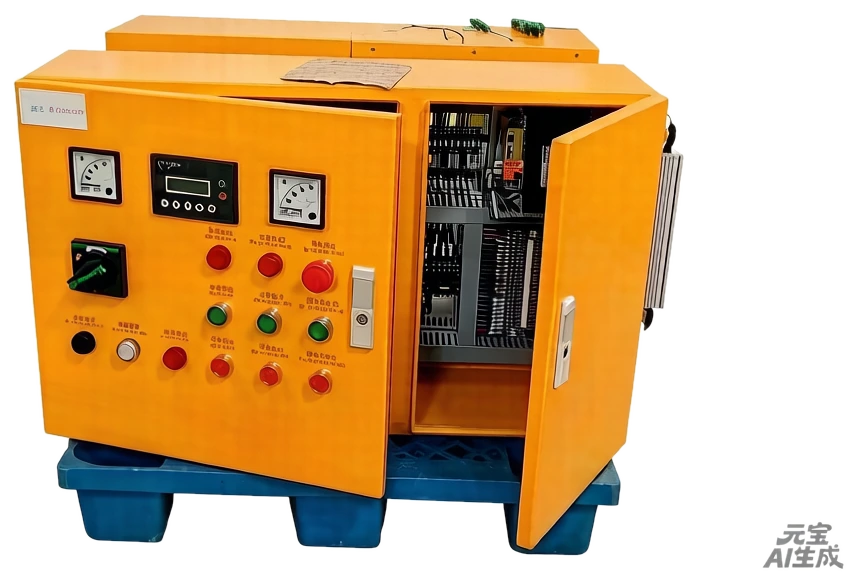

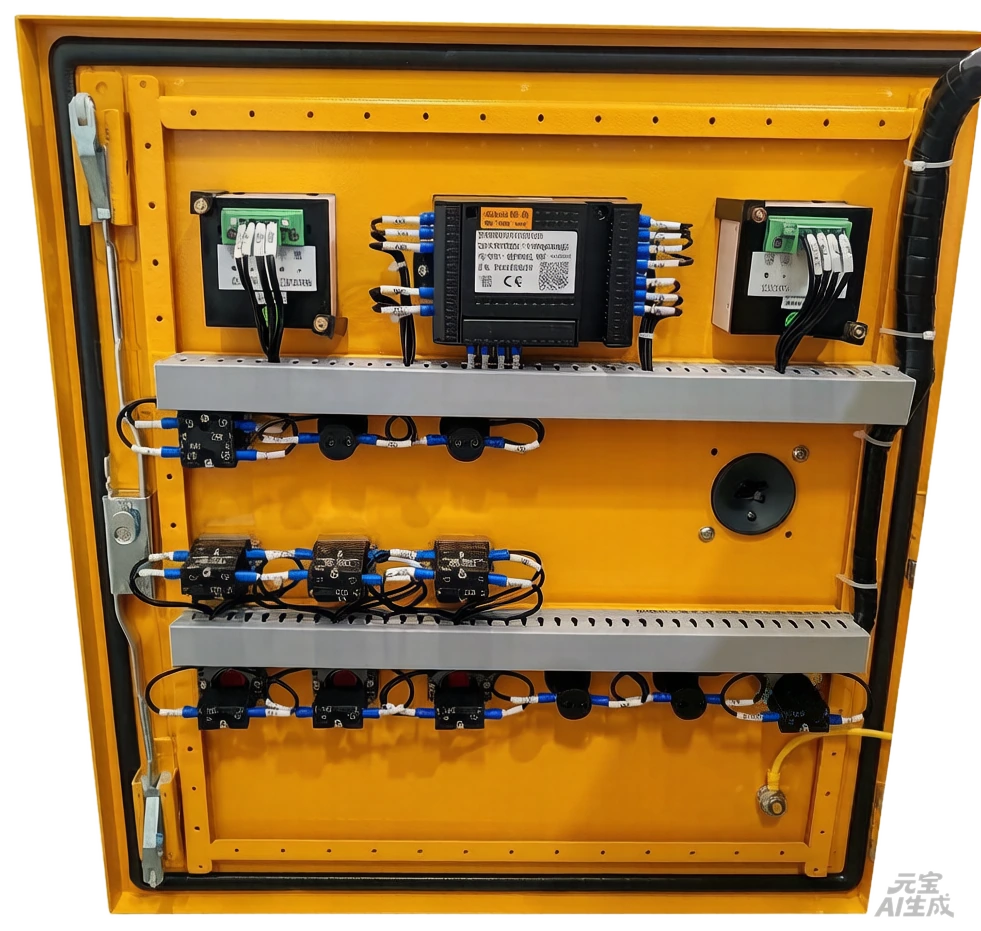

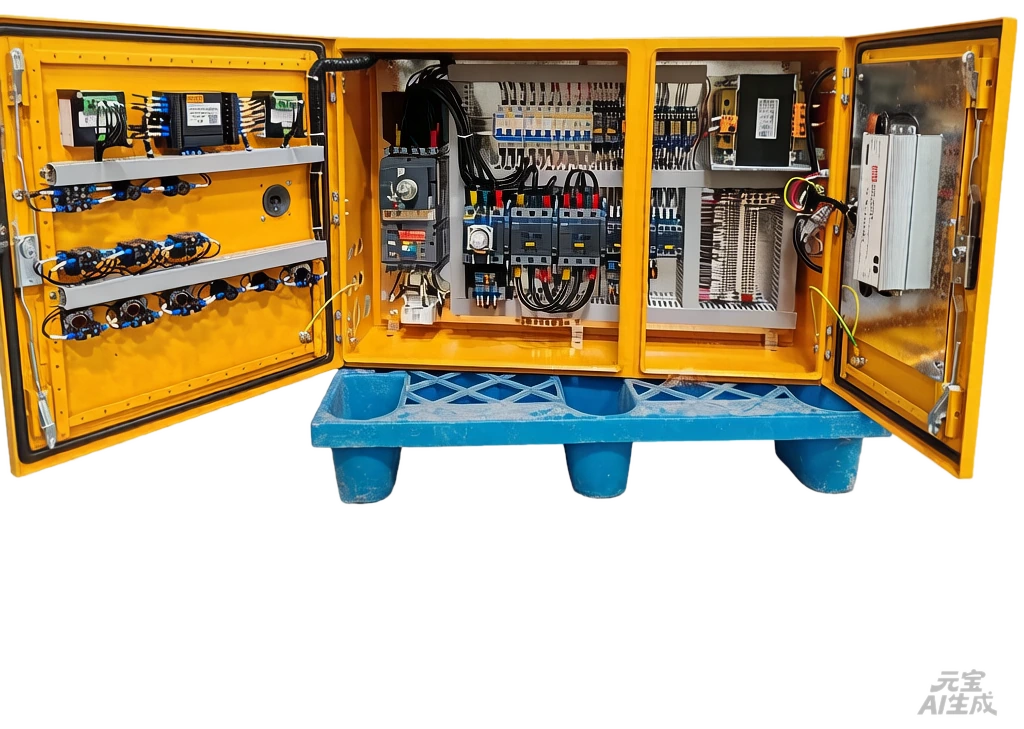

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。

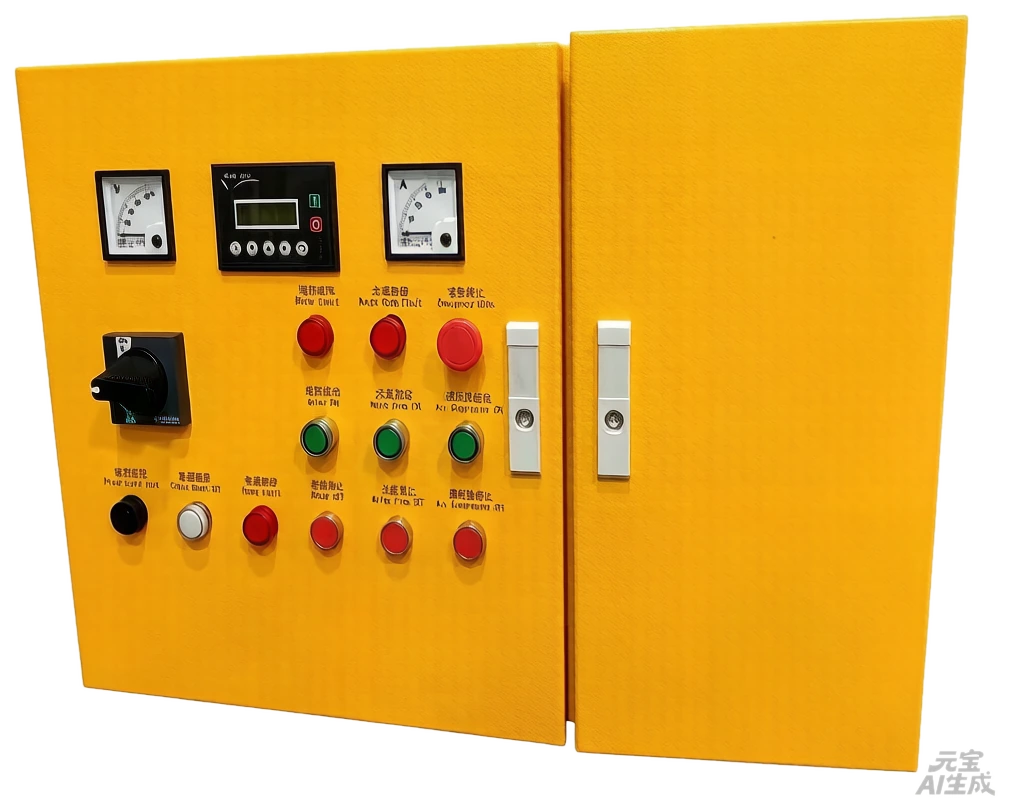

矿用车载控制柜：更多实拍
同系列产品的出厂实拍。同一产品可放多张，按车间实拍原样呈现。
本区为出厂实拍。图位编号即拍摄清单序号。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。

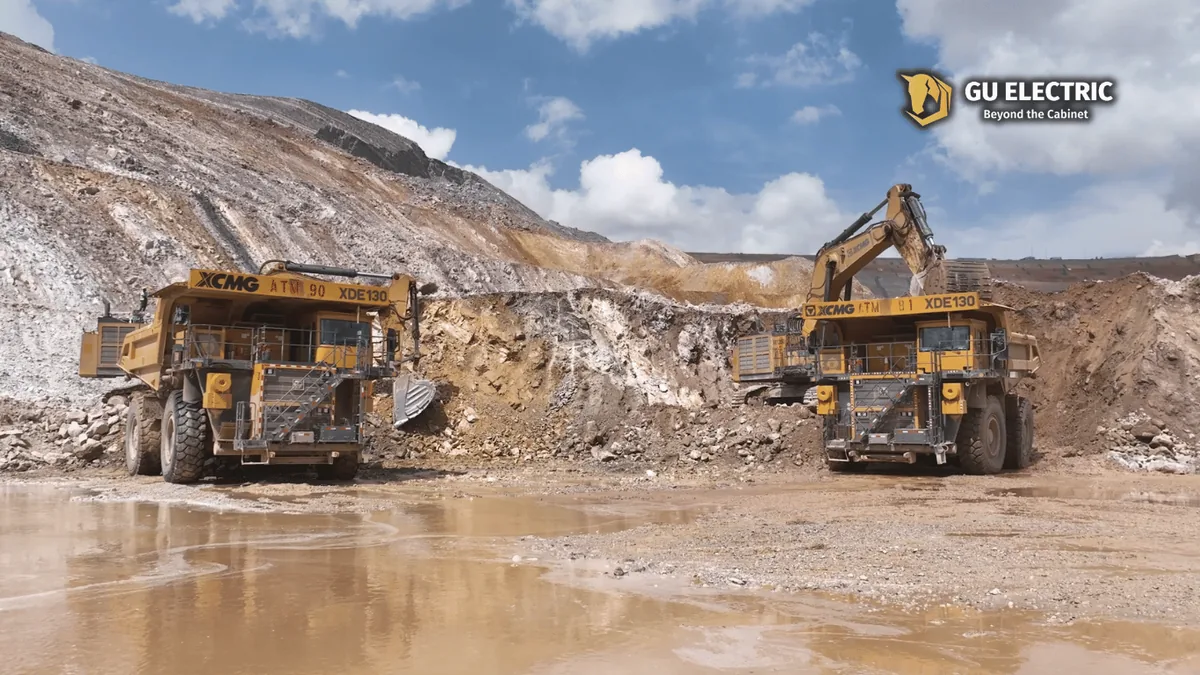

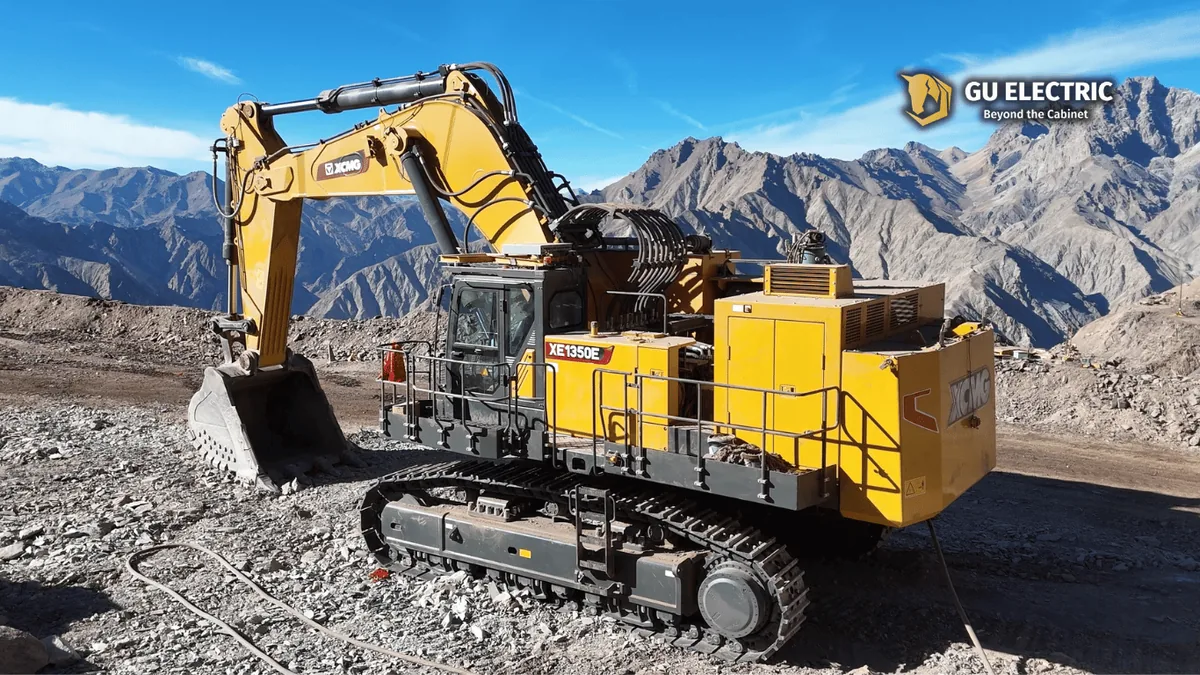

矿山车辆
矿用车、铲运车、凿岩台车等车载配电控制。
矿山设备
破碎机、皮带机、提升机等设备控制。
隧道与地下工程
隧道施工设备、地下工程的控制柜。
高振动环境
高振动、高冲击环境的电气控制。
高粉尘环境
矿山、水泥、冶金等高粉尘环境。
来图定制
按车辆空间、进出线、控制要求定制。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
矿用车载柜和普通柜差在哪？
抗振、防尘、耐冲击三件事。车载颠簸要抗振加固、矿山粉尘要 IP65 防尘、磕碰冲击要结构加强。普通柜在这环境里故障率高，矿用柜是专门按这环境做的。
抗振你们怎么做？
柜体加加强筋、元件加固安装、线束固定、端子防松。抗振不是加厚钢板就完事，是元件和线束的安装方式都要按振动环境来。
矿山粉尘环境能防住吗？
IP65 防护，门缝密封 + 格兰头进出线。矿山粉尘无孔不入，我们做全密封。防尘等级和密封细节做到位，柜内才干净。
能做 PLC 控制吗？
能。矿山设备的 PLC 逻辑控制我们也做，柜体按车载环境加固。控制功能和抗振防尘一起做对。
有实拍参考吗？
有，我们做过矿用车载控制柜，有 33 张实拍可供参考，从柜体结构到内部布线都能看。需要的话发给你。
报价需要提供什么？
车辆或设备类型、安装空间、电压、控制要求、进出线、防护等级。有图纸最好，没有按描述出方案。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
矿山车辆要配电控制？按车载环境来定制
把车辆类型、安装空间与控制要求发过来，免费出矿用车载柜方案 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
