XL-21 动力柜
- 结构：柜内隔离开关 / 刀熔总进线 + 断路器分路，单面维护靠墙装
- 总开关：≤630 A（隔离开关或刀熔开关，带明显断开点）
- 分路：断路器 + 接触器 + 热继（电机回路）或纯断路器（馈电）
- 柜体：600/800 宽 × 深 350/400 × 高 1700/1800，模数灵活
- 元件：施耐德 / ABB / 西门子 / 正泰，可指定品牌或自采寄厂
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | XL-21 落地动力柜，靠墙安装单面维护 |
|---|---|
| 标准尺寸（宽×深×高） | 600×350×1700 / 800×400×1800 mm，可非标 |
| 柜体结构 | 2.0 mm 冷轧板折弯焊接，前门 + 固定安装板 |
| 防护等级 | IP30 / IP54（粉尘车间） |
| 门面布置 | 操作手柄、按钮、指示灯、电流表按回路布置 |
| 进出线 | 顶部或底部电缆进出，柜顶母线可选 |
| 额定电压 | AC 380V / 400V，50 Hz |
|---|---|
| 总开关 | 隔离开关 / 刀熔开关 ≤630 A，带明显断开点 |
| 分路馈电 | 塑壳 / 微型断路器 4–12 路 |
| 电机回路 | 断路器 + 接触器 + 热继电器，就地 / 远控起停 |
| 测量指示 | 电压表 / 电流表 / 三相指示，按柜配 |
| 柜顶母线 | 多台并列时柜顶母线贯通（同模数拼装） |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰，支持自采寄厂 |
| 车间产线型 | 一条产线一台柜，故障检修不跨线 |
|---|---|
| 泵房动力型 | 泵群分路 + 液位自动控制回路 |
| 空调机房型 | 空调机组与风机分路就地控制 |
| 设备专柜型 | 单台大设备专柜（空压机 / 冷干机 / 线体） |
| 并列拼装型 | 同模数多台柜顶母线贯通，车间配电列 |
| 成套标准 | GB/T 7251.1 / IEC 61439-1 |
|---|---|
| 出厂试验（逐台） | 绝缘电阻、耐压、逐路通电动作试验 |
| 温升 | 端子与母排连接处 ≤70 K |
| 隔离确认 | 总隔离开关分断位置与柜门联锁逐台验证 |
| 随货文件 | 系统图、端子表、BOM、试验报告 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
隔离开关看得见
总进线用隔离开关或刀熔：分断后看得见断口，检修挂牌挂得踏实——XL-21 的传统优势，我们不省这个件。
靠墙省空间
柜内元件全部前布置，靠墙安装单面维护：车间走道紧的场合比双面维护柜省一米空间。
操作不开柜
按钮指示灯电流表全部门装：日常操作不开柜门，带电开箱的风险降到零。
并列母线预制
多柜并列时柜顶母线工厂预制贯通、等截面设计，现场吊装对接即通电。
通电动作逐台过
每路通电动作试验，接触器与保护整定一并核对——XL-21 便宜，但出厂试验不打折。
常规件随处可修
柜内全是市售标准件，县城五金店都买得到的型号；图纸与 BOM 齐全，维修不被专有件卡住。
实拍与柜体结构

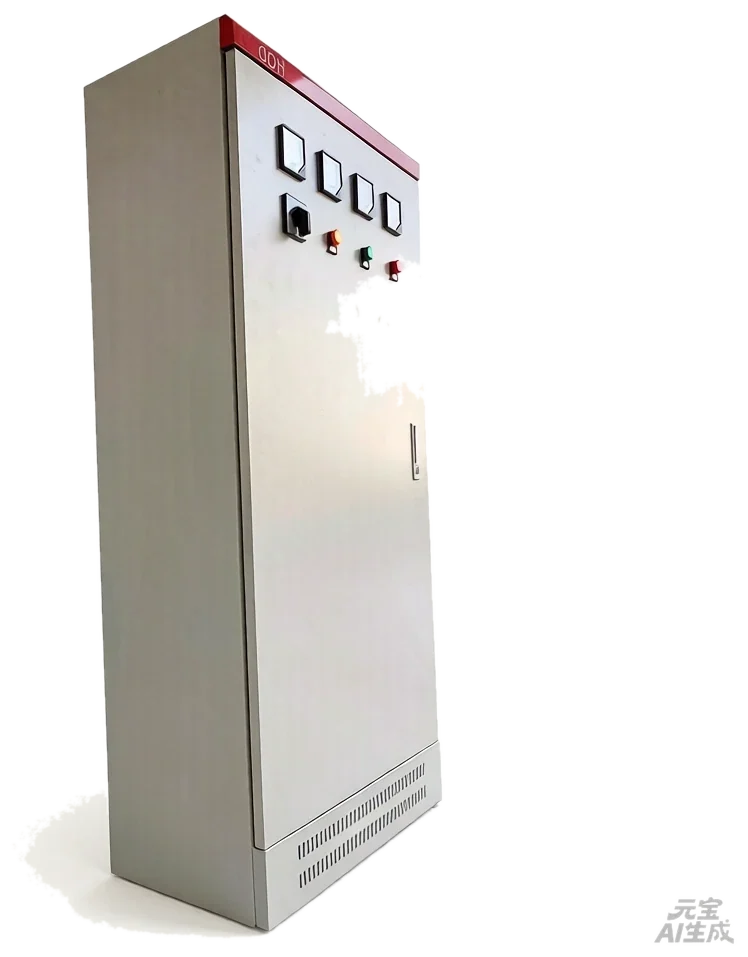

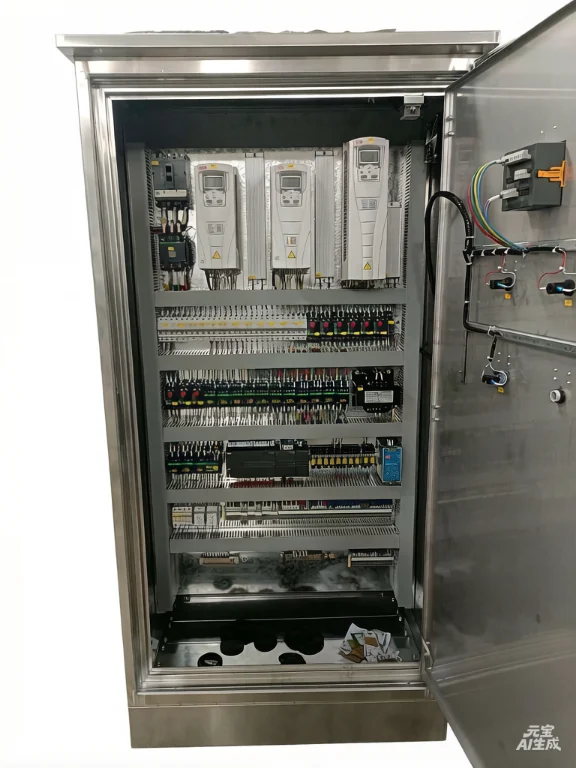

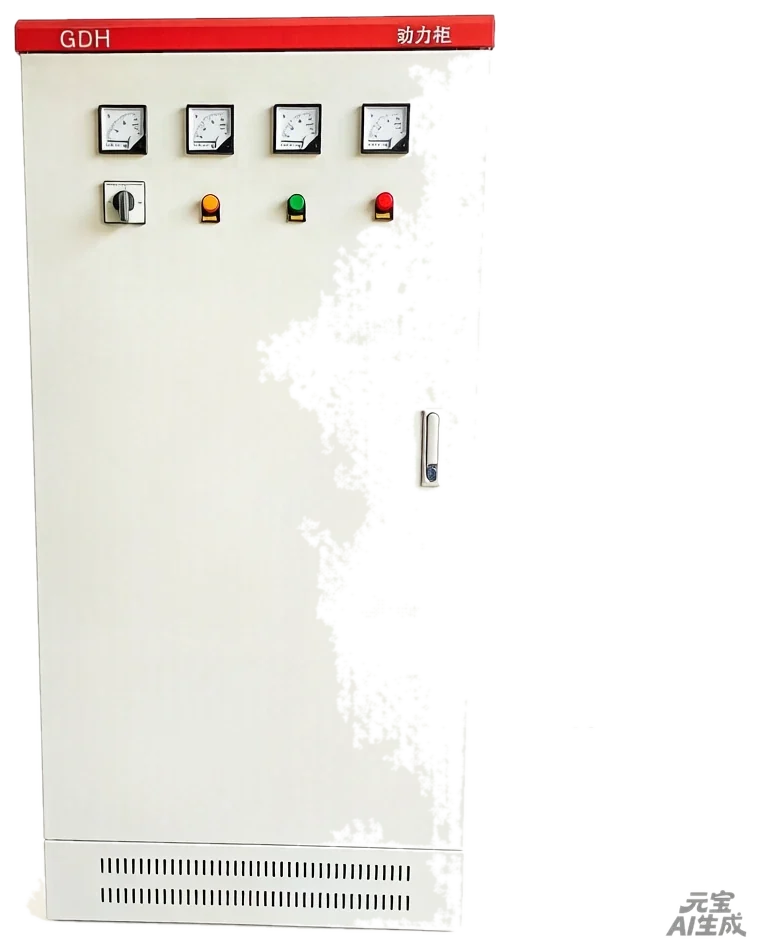

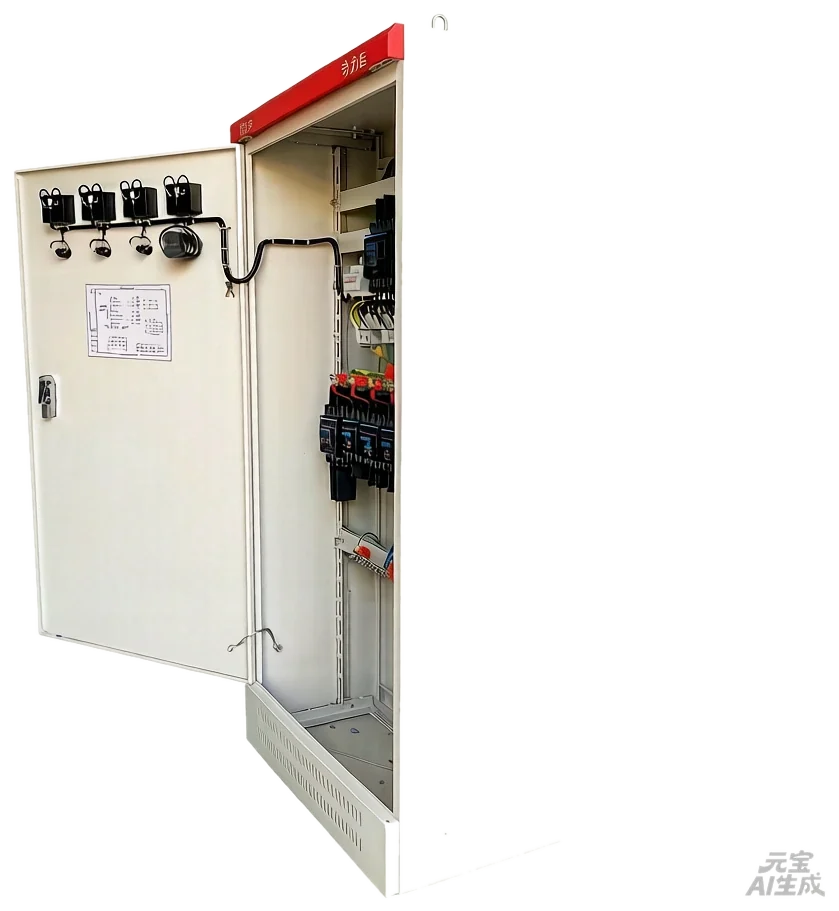

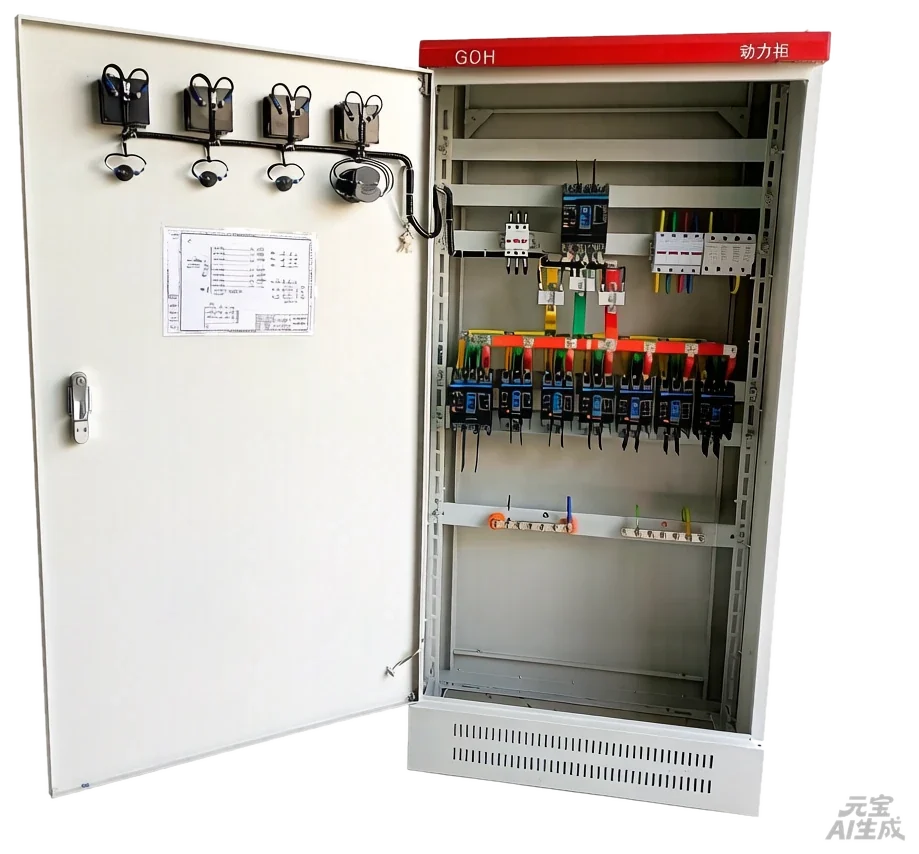

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
车间产线配电
一线一柜，就地分配与控制。
泵房与水处理
泵群分路与液位自动控制。
空压机房
空压机与后处理设备就地配电。
空调与锅炉房
机组风机分路控制。
仓库与物流
输送与提升设备配电。
老车间改造
沿用 XL-21 模数替换老柜，安装位不动。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
XL-21 和 GGD 怎么分工？
位置与角色：GGD 在配电房做主进线、计量与补偿（柜大、母线粗、可拼段）；XL-21 在车间做就地分配（柜小、便宜、单面维护靠墙）。典型结构：配电房 GGD → 车间 XL-21 → 设备。
为什么坚持用隔离开关做总开关？
明显断开点：检修时分断后能看见断口，挂牌上锁有实物依托。断路器分断了看不见内部状态，隔离开关的断口是 XL-21 的安全传统，这钱不该省。
一台柜能带多少回路？
800 宽柜常规 4–8 路（含电机回路）或 10–12 路纯馈电；再多要么换双面维护柜型要么分柜。发热与操作空间是硬约束，我们按回路清单排。
能加自动控制吗？
能：液位、压力、温度自动起停回路，或小 PLC 做简单联锁——XL-21 的门面与柜内空间都留了位置，控制要求随回路清单发来。
柜体能防尘吗？
标配 IP30（普通车间够用），粉尘大的（木工、铸造、水泥）升 IP54：门封加胶条、进出线加格兰头，风扇配过滤。冲洗环境直接选不锈钢户外箱。
老车间换柜要停多久？
按 1:1 回路复刻的柜子，现场换柜接线通常半天到一天一台：进出线位置与端子号照旧柜出图，电缆原位对接。改造窗口提前排，我们交货期配合。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
回路清单发来，柜内布置照它排
回路清单（设备 / 容量 / 控制要求）发来，免费出 XL-21 布置方案 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
