PLC 控制柜
- PLC：西门子 S7-1200 / S7-1500、施耐德 M241 / M580、三菱 FX / Q 系列，按工艺与预算选型
- I/O：DI / DO / AI / AO 按点配模块并预留约 15% 备用点，端子排按点编号一一对应
- 电源：24V 开关电源按负载 1.5 倍容量配置，PLC、传感器、负载分路供电
- 布线：DI / DO 分色，模拟量走屏蔽双绞线单端接地，动力线与信号线分槽
- 试验：逐柜 100% 点对点打点测试，核对点表与实物，通电联调后再出厂
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | 落地式控制柜 / 壁挂式控制箱，单门或双门 |
|---|---|
| 标准尺寸（宽×深×高） | 落地 800×600×1800 / 2000 mm；壁挂 600×500×250 / 800×600×300 mm，可非标 |
| 柜体结构 | 1.5–2.0 mm 冷轧碳钢折弯焊接 + 加强筋，静电粉末喷涂 |
| 表面处理 | 除油 → 除锈 → 磷化 → 静电粉末喷涂 60–80 μm，200℃ 烘烤 30 分钟 |
| 防护等级 | IP54 标配 / IP65 可选（GB 4208 / IEC 60529） |
| 安装板 | 镀锌安装板，上下位置可调；PLC 与继电器、端子分列布置 |
| 进出线 | 底部电缆进线带格兰板，或底部线槽 / 桥架进线 |
| 门与锁 | 单门 180° 铰链 + 多点锁；可选透明视窗观察 PLC 指示灯 |
| PLC 主机 | 西门子 S7-1200 / S7-1500、施耐德 M241 / M580、三菱 FX / Q（可指定品牌型号） |
|---|---|
| I/O 模块 | DI / DO 16 或 32 点，AI / AO 按通道数配，另预留约 15% 备用通道 |
| 模拟量类型 | 4–20 mA / 0–10 V / PT100 / 热电偶，可选配信号隔离器 |
| 通讯方式 | 以太网 / Profinet / Modbus RTU / Modbus TCP / CANopen |
| 人机界面 | 可选 7 / 10 / 15 寸触摸屏，门面嵌入式安装 |
| 控制电源 | DC 24V 开关电源（明纬 / 正泰 / 施耐德），按负载 1.5 倍容量配置 |
| 中间继电器 | 施耐德 / 欧姆龙 / 正泰，用于 DO 输出隔离驱动 |
| 端子与线号 | 魏德米勒 / 菲尼克斯风格端子，线号管两端标注点号 |
| 单机就地控制 | 一台设备一套 PLC + I/O，就地控制箱形式，按钮与指示灯上柜门 |
|---|---|
| 工艺线集中控制 | 多工位 I/O 集中到主柜，或主柜 + 远程 I/O 分柜分布式布置 |
| 模拟量闭环 | 温度 / 压力 / 流量 / 液位 4–20 mA 采集 + PID 调节输出 |
| 变频与伺服联动 | PLC 经通讯或模拟量给定控制变频器 / 伺服，变频器单独分腔散热 |
| 上位监控 | PLC 经以太网接入上位机 / SCADA，柜内预留交换机与网关安装位 |
| 安全回路 | 急停、安全门、ESD 硬接线停机链，独立于 PLC 程序单独走线 |
| 参照标准 | GB/T 7251.1 / IEC 61439-1（成套）；GB/T 5226.1（机械电气安全） |
|---|---|
| 电气间隙与爬电距离 | 符合污染等级 3、过电压类别 III 要求 |
| 控制回路电压 | AC 220V 或 DC 24V |
| 绝缘电阻 | ≥1 MΩ（500V 兆欧表） |
| 工频耐压 | 控制回路 1500V / 1 min，主回路 2500V / 1 min |
| 出厂试验（逐台） | 回路电阻、绝缘电阻、耐压、接地连续性、I/O 点对点打点、通电功能试验 |
| 随货文件 | 电气原理图、端子接线表、I/O 点表、含品牌型号的 BOM、试验报告、出厂照片 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
I/O 通道逐点打点
出厂前按点表把每个 DI / DO / AI / AO 通道打通一遍，图纸、端子、程序三方对齐。这一步省掉，现场调试就得靠工程师逐根量线。
线号管两头都标
每根线两端都套线号管，编号与图纸点号一致。检修时对着图纸就能找到那根线，不用拿表一根根试。
四类线分开走
输入、输出、电源、模拟量四类线分色，动力线与信号线分槽。柜内一眼能分清回路性质，改线也不容易接错。
模拟量屏蔽单端接地
屏蔽双绞线的屏蔽层只在柜内一端接地，避免两端接地形成环流 —— 环流最终会变成 4–20 mA 上的跳字。
24V 电源留余量
开关电源按实际负载 1.5 倍配置，PLC、传感器、继电器分路供电。现场临时加个电磁阀，不至于把电源拖到掉电重启。
备用 I/O 点预留
按工艺点数预留约 15% 备用通道并配好端子排。后期加一路信号不用换柜，接上就能用。
实拍与柜体结构

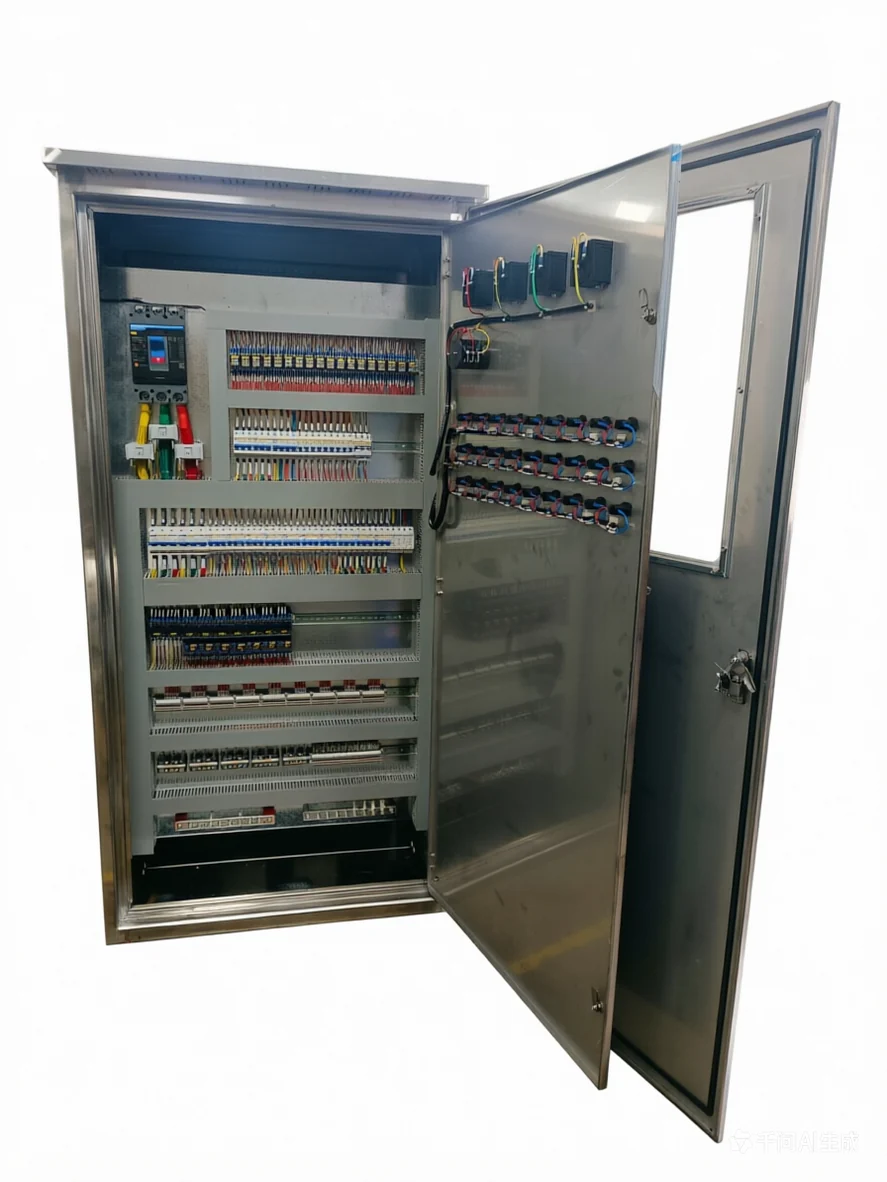

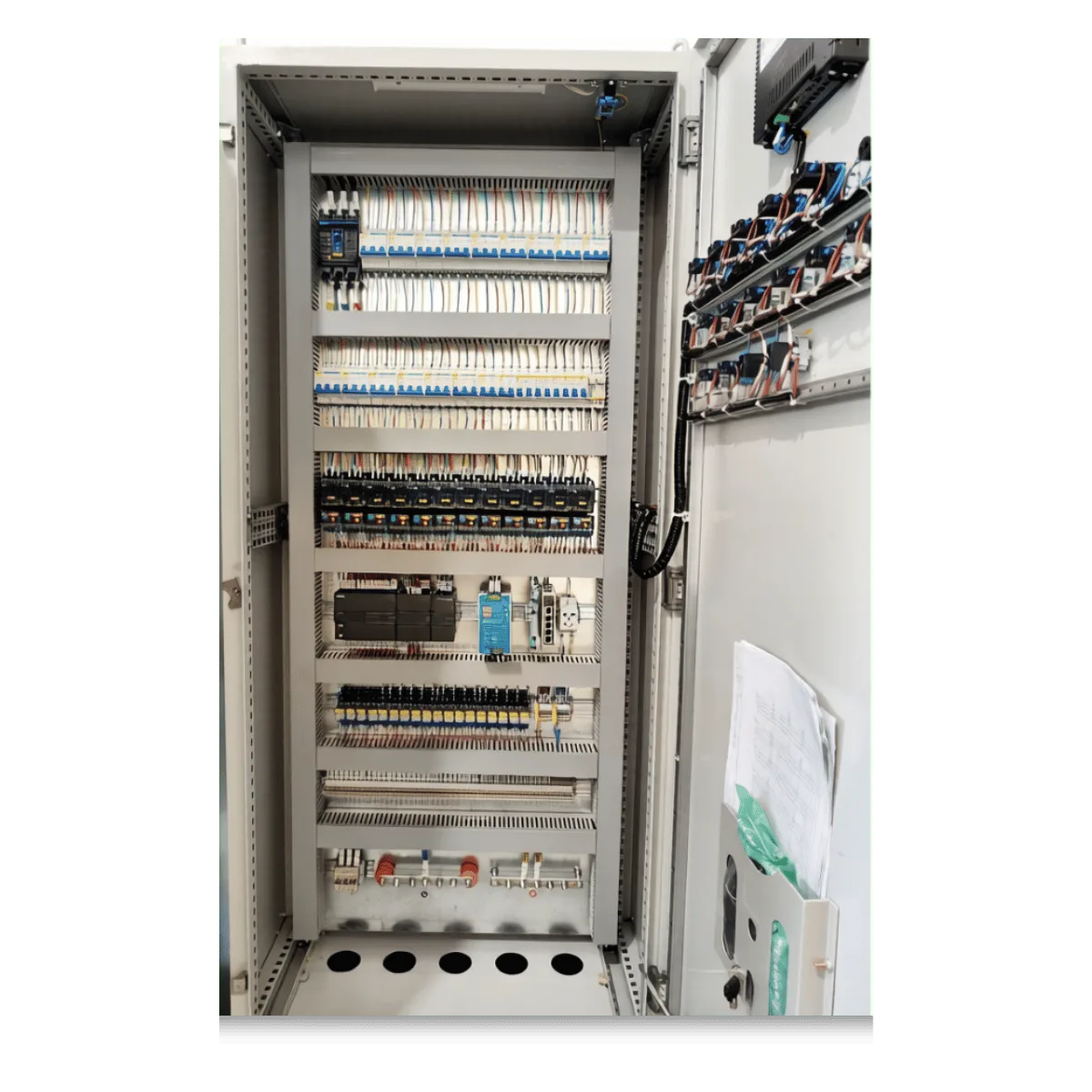

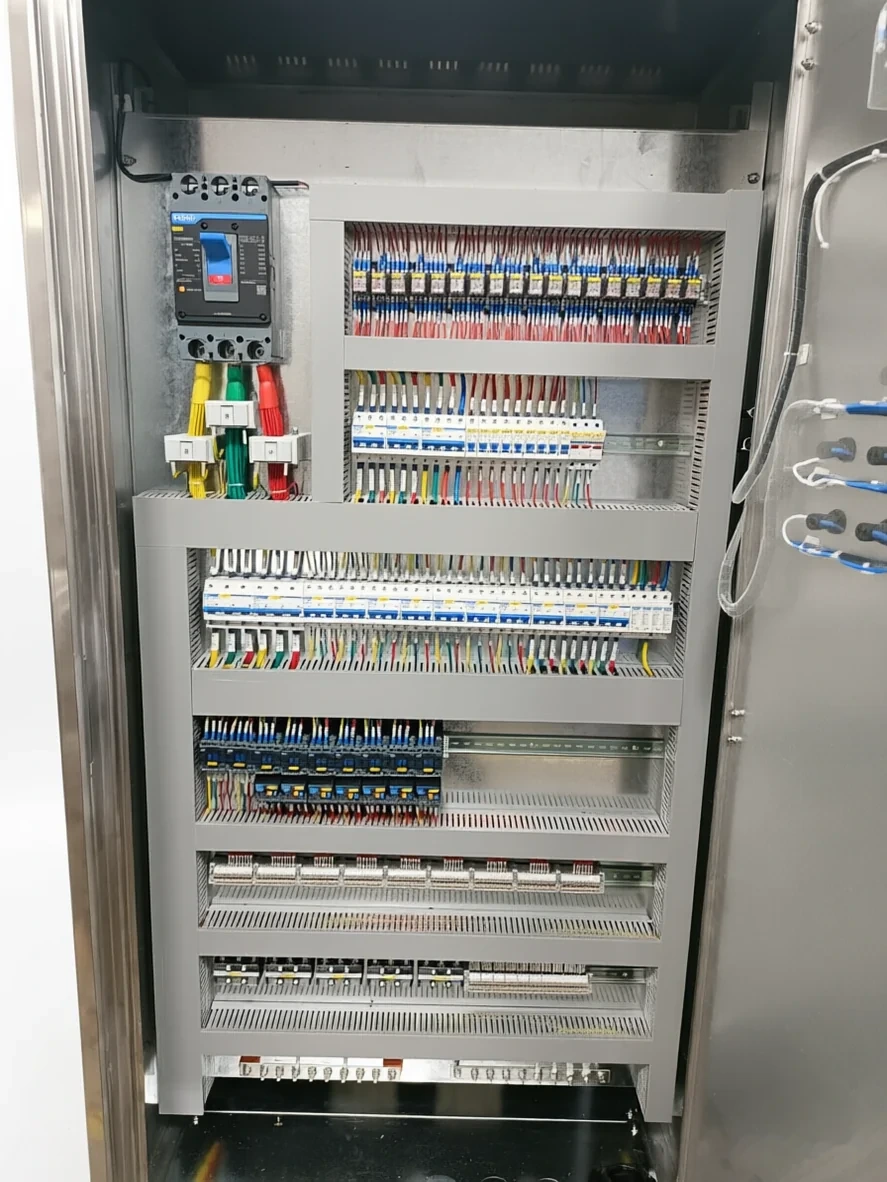

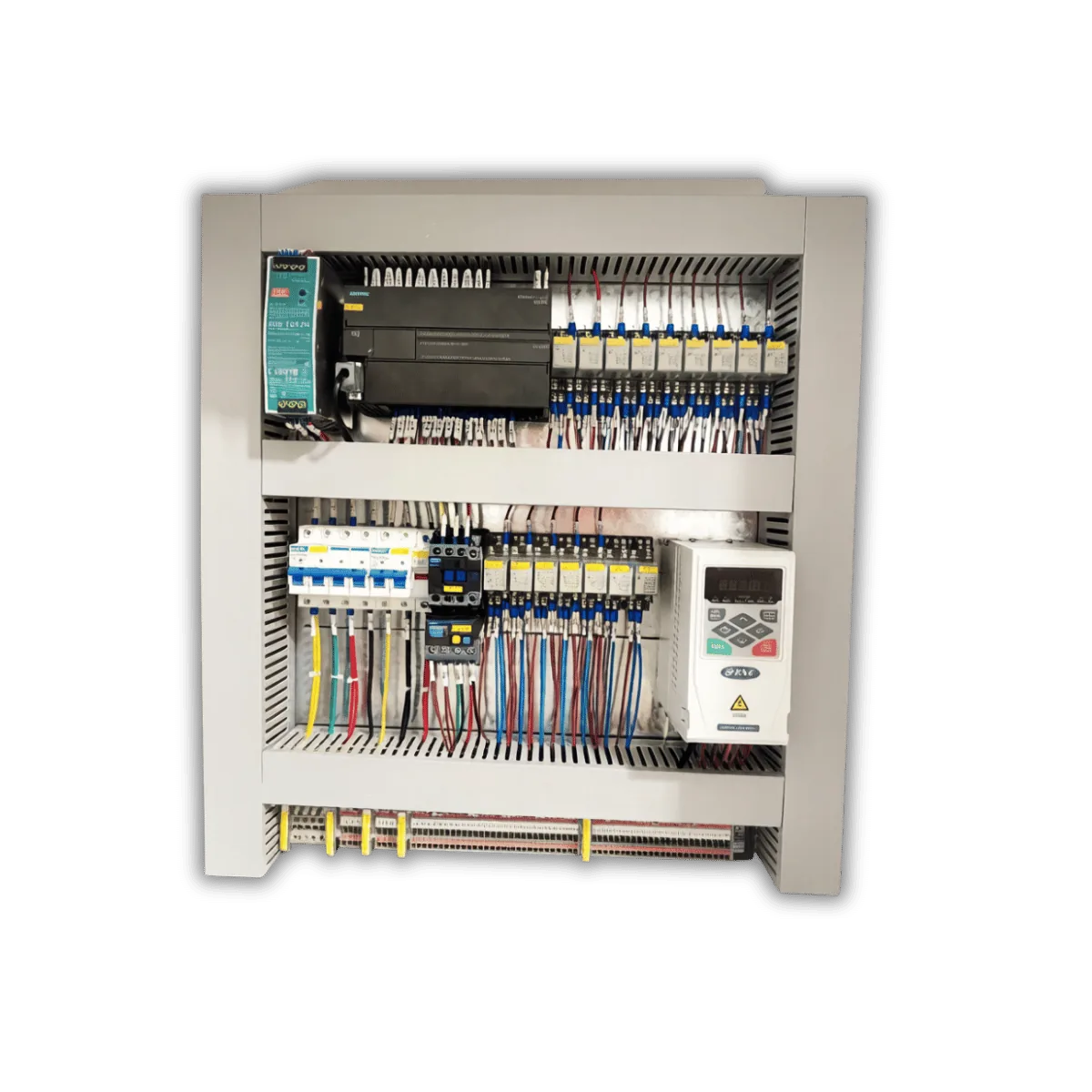

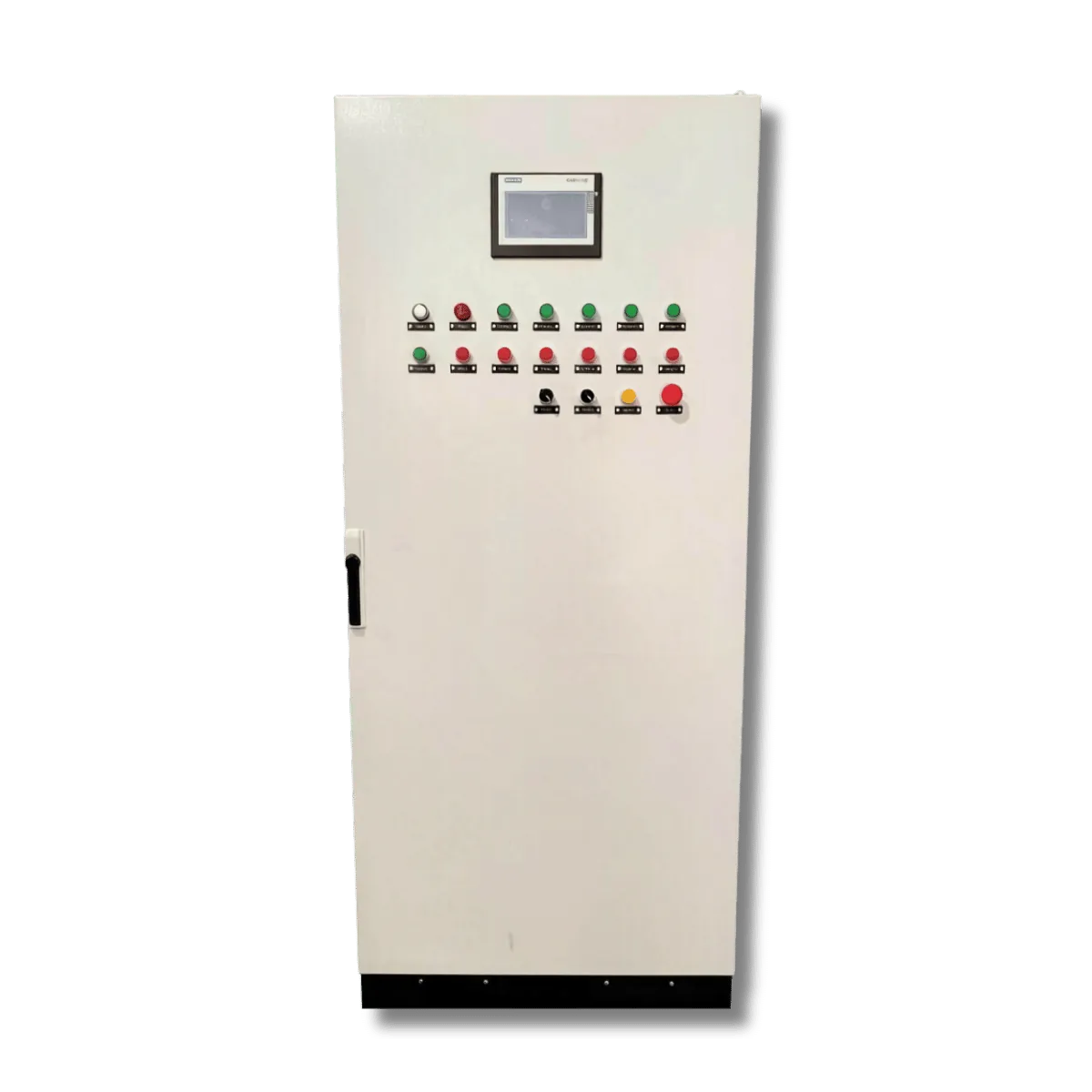

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
水处理与泵站
液位、压力、流量采集与多泵轮换控制，配合水质在线仪表。
生产线与包装机械
多工位顺序动作、节拍控制与工位间联锁。
暖通空调与制冷
温湿度采集、风阀水阀调节、机组轮换与新风控制。
除尘与环保设备
脉冲清灰时序、差压监测与风机联锁。
矿山与重机设备
破碎、皮带、提升设备的起停联锁与过载保护。
老设备集中监控改造
上 PLC 采集运行状态，经以太网接入上位监控系统。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
PLC 能用我们指定的品牌和型号吗？
可以。西门子、施耐德、三菱、欧姆龙、汇川都能配，品牌型号写进合同。也可以你们自己采购寄厂，我们收货先做入厂检验（外观、型号、序列号、通电），确认无误再装柜。
程序谁写？你们做不做？
分两种：你们有电气工程师出程序，我们做柜体、布线、端子与点表，出厂前按你们的点表打点；你们没有程序，我们连工艺逻辑编写与出厂联调一起做。两种方式报价不同，询价时说一句就行。
I/O 点数怎么算？我该报多少点？
按设备清单和动作顺序算：每个按钮、限位、传感器算一个输入；每个接触器、电磁阀、指示灯算一个输出；温度、压力、流量、液位这类连续量算模拟量。算不准也没关系，把工艺流程和设备清单发过来，我们帮你列点表。
模拟量信号老是跳，怎么处理？
柜内做三件事：屏蔽层单端接地、模拟量线与动力线分槽、AI 前端加隔离器（或直接选带隔离的模块）。现场再注意变频器输出电缆用屏蔽线并可靠接地，基本就稳了。
柜子以后要加点，能扩展吗？
能。我们一般预留约 15% 备用 I/O 通道，导轨和端子排留出安装位。如果预期后期会大改，建议柜体空间按下一档尺寸做、电源按更大容量配 —— 一次到位比二次改柜便宜。
报价需要我提供什么？
设备清单与工艺动作描述，有电气原理图或 I/O 点表最好，没图纸给工艺流程也行。另外请一并确认：柜体尺寸与安装方式、防护等级、PLC 品牌、要不要触摸屏、进出线方式。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
有工艺要控，先聊聊点表？
把设备清单或工艺流程发过来，免费出 I/O 点表与柜体方案 · 24 小时内报价 · 支持来图定制。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
