GCS/GCK 抽屉柜
- 抽屉单元：8E/16E/24E/48E 规格，一柜多回路（馈出 + 电机控制混装）
- 母线：GCS 水平母线 ≤4000 A / GCK ≤2500 A，380/400V
- 五防联锁：抽屉位置（连接 / 试验 / 断开）与开关联锁，防误操作
- 检修方式：故障单元抽出检修或整备换，同柜其它回路不停电
- 元件：塑壳断路器 + 接触器 + 热继（电机单元），品牌可指定
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | GCS / GCK 低压抽出式开关柜，落地靠墙或离墙布置 |
|---|---|
| 标准尺寸（宽×深×高） | 800(1000)×600(800)×2200 mm，可非标 |
| 柜体结构 | 型材框架 + 金属隔板分室（母线室 / 单元室 / 电缆室） |
| 抽屉单元 | 8E / 16E / 24E / 48E 规格，一柜混装 |
| 位置与联锁 | 连接 / 试验 / 断开 / 移出四位置，联锁防带电插拔 |
| 防护等级 | IP30（配电房） / IP42 可选 |
| 额定电压 | AC 380V / 400V，50 Hz |
|---|---|
| 水平母线 | GCS ≤4000 A / GCK ≤2500 A |
| 垂直母线 | ≤1000 A（按单元总容量核算） |
| 短时耐受 Icw | 50 kA / 80 kA（按主开关分断能力匹配） |
| 馈出单元 | 塑壳断路器单元，630 A 以下单元规格覆盖 |
| 电机单元 | 断路器 + 接触器 + 热继 / 综保，抽屉式 MCC 单元 |
| 二次接口 | 抽屉一次插件 + 二次插件（32 芯标准），单元抽出二次不断 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰，支持自采寄厂 |
| 馈出集中型 | 一面柜 8–14 回路馈出，替代多面 GGD 馈出柜 |
|---|---|
| 电机控制型（MCC） | 抽屉电机单元集中，风机泵群操作不停柜 |
| GGD + 抽屉混拼型 | 主进线 / 补偿 GGD + 馈出抽屉柜，配电房经典段 |
| 改造扩容型 | 旧柜换抽屉柜，母线 T 接或整段更新 |
| 双电源抽屉型 | 进线 ATS + 抽屉馈出一体段 |
| 成套标准 | GB/T 7251.1 / IEC 61439-1，抽出式结构按型式试验口径 |
|---|---|
| 联锁验证 | 逐台验证四位置联锁与带电插拔闭锁 |
| 插件检查 | 一次 / 二次插件接触逐单元检查（抽出插入 5 次后接触电阻复测） |
| 出厂试验（逐台） | 绝缘电阻、耐压、母线与单元通电试验 |
| 随货文件 | 系统图、单元对照表、插件接线表、BOM、试验报告 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
故障烧不到隔壁
母线室 / 单元室 / 电缆室金属隔板分室，单元间阻燃隔板：一个单元故障电弧被限制在本室，这就是抽屉柜比固定柜安全的核心结构。
插拔五次复测
一次二次插件逐单元做 5 次插拔后接触电阻复测——插件是抽屉柜的第一故障点，出厂把这条拦下来。
带电插不进
连接位置外抽屉合不上、断开位置才能移出，手柄联锁与位置开关联动，逐台验证：误操作的物理屏障比培训更可靠。
拼段工厂预制
柜间水平母排工厂预制贯通、力矩紧固划线标记，现场螺栓对接；与 GGD 混拼时等截面过渡，不降级。
抽屉号即回路号
每个抽屉按回路号标识，单元对照表随货：备件抽屉换上去不用对线，柜面标牌与图纸一致。
试验位置可调试
抽屉推到试验位置：主回路断开、二次回路仍通，单元可在柜内空载调试，不影响运行回路。
实拍与柜体结构

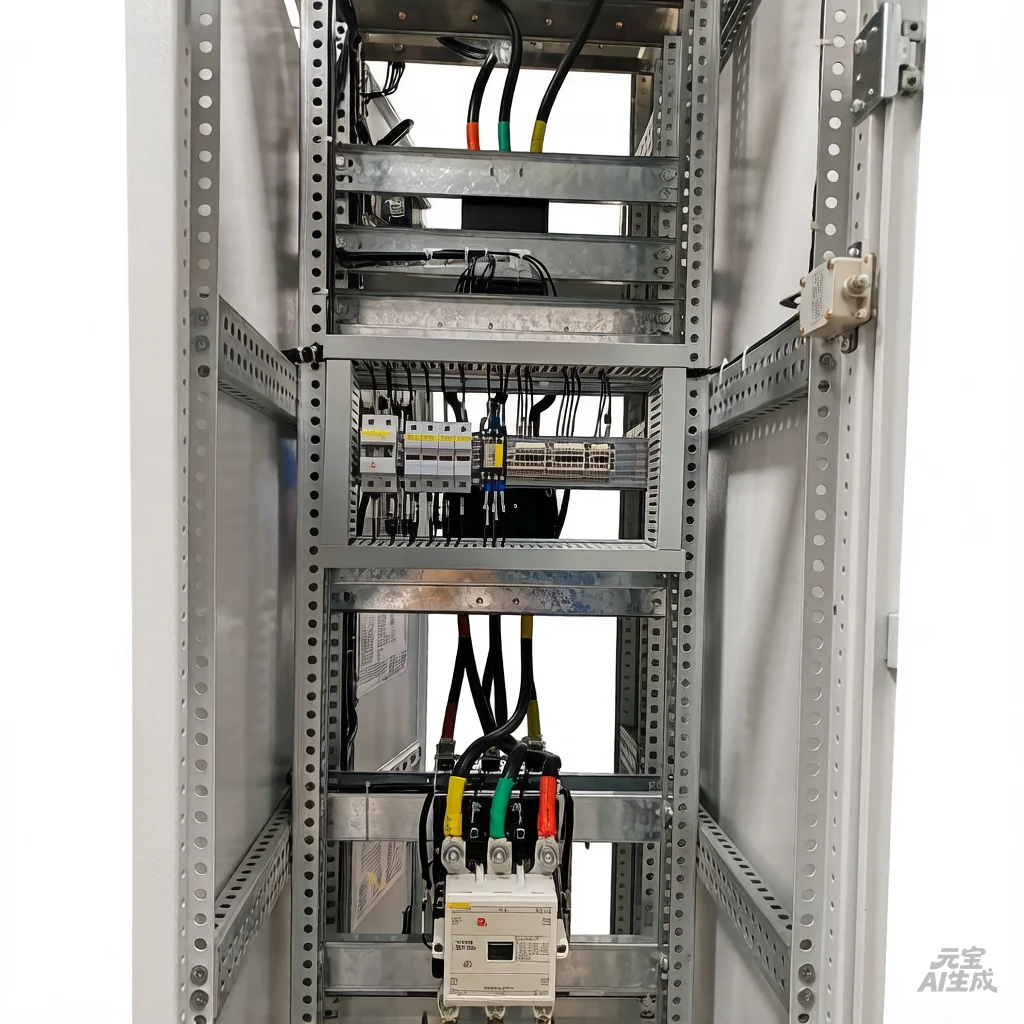

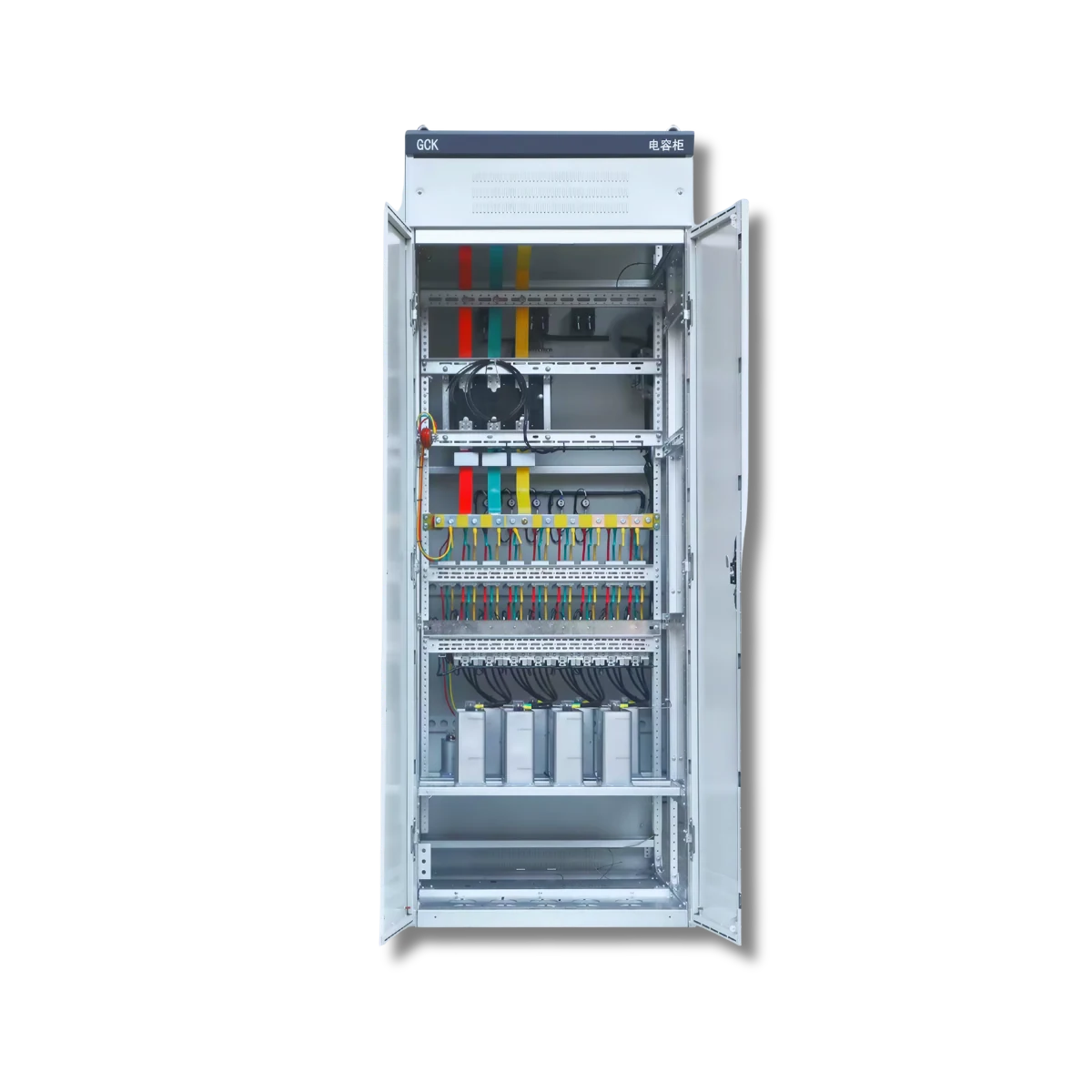

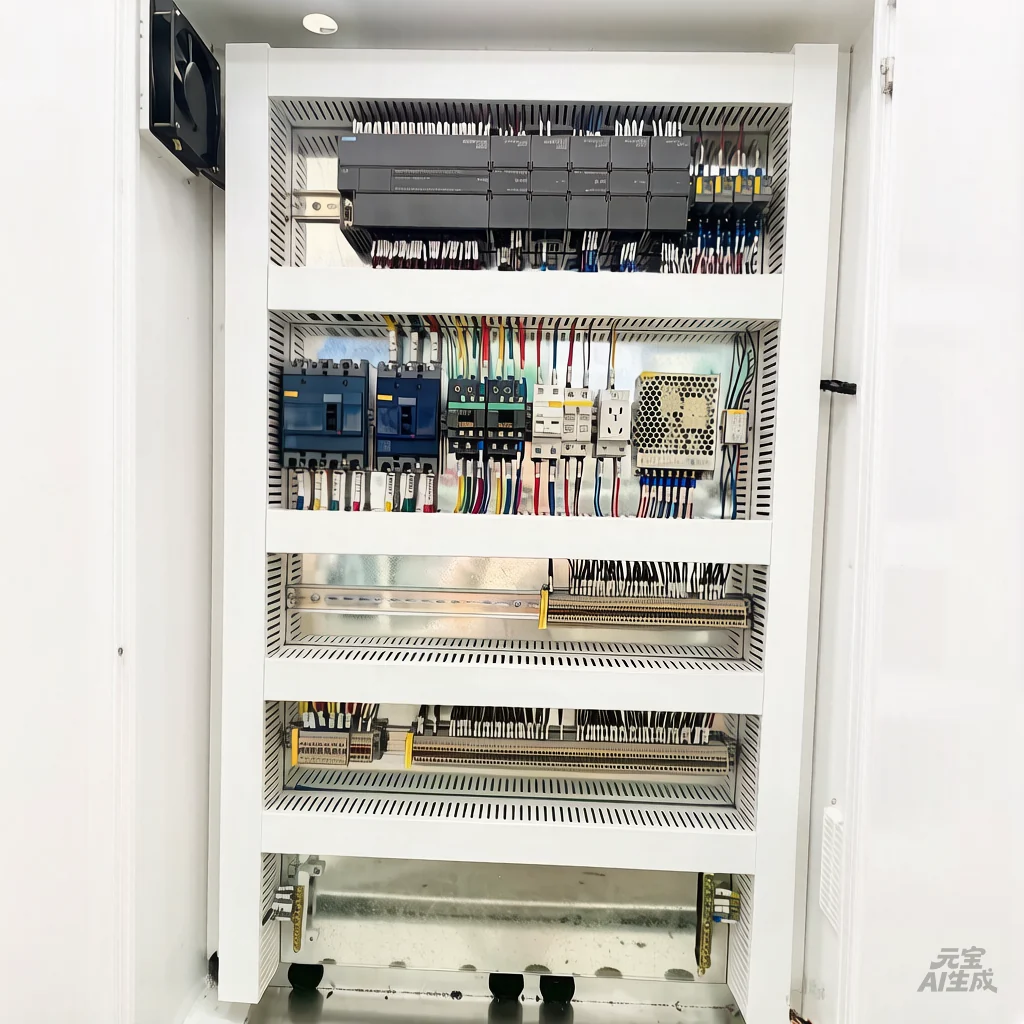

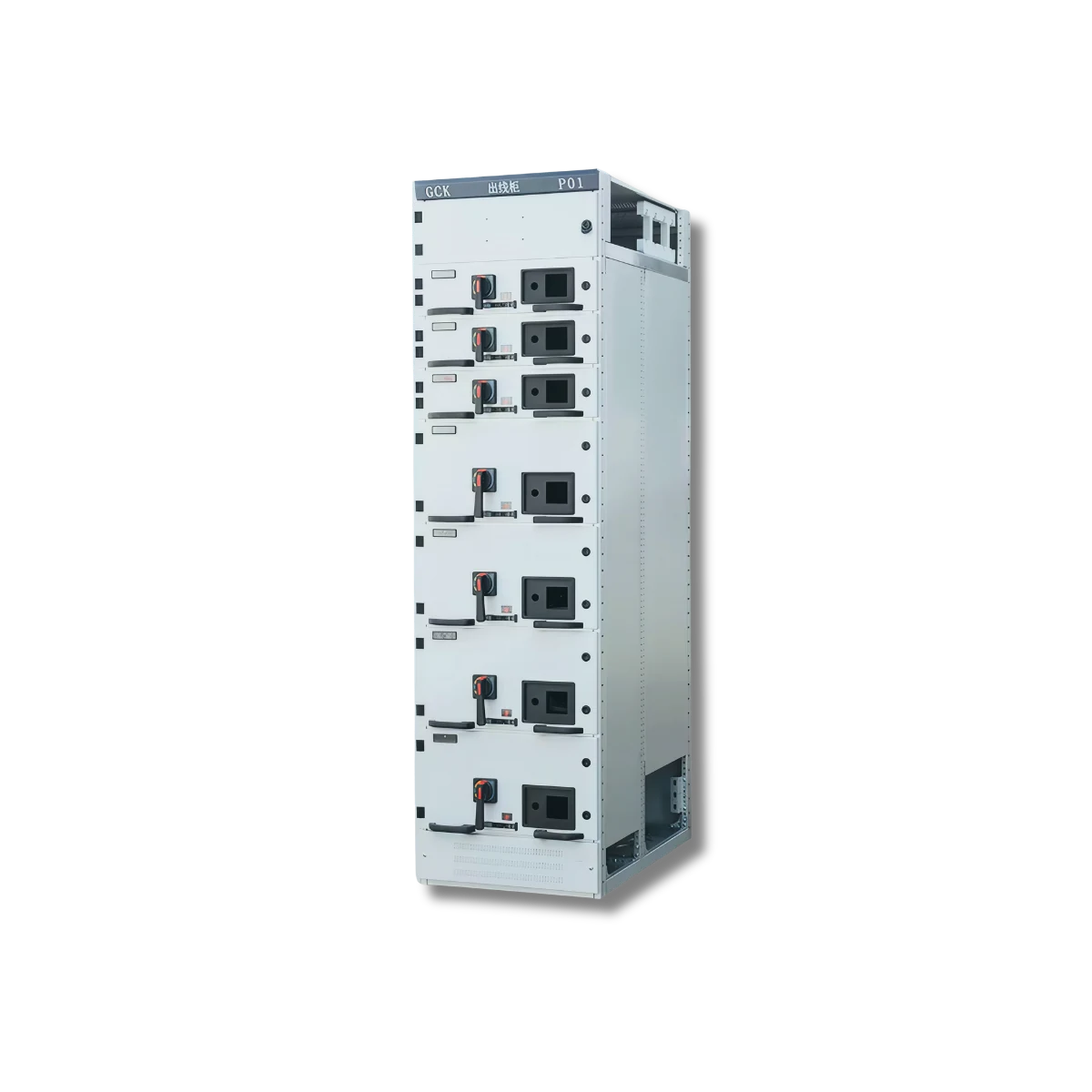

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
工厂配电房馈出
多回路集中，替代多面固定柜。
MCC 电机控制
泵群风机群集中操作，单元级检修。
商业楼宇配电
楼层与动力馈出抽屉化，物业维护友好。
改造扩容
旧固定柜段更新为抽屉段，回路翻倍。
数据中心 / 机房
馈出回路多、操作频繁的典型场景。
与 GGD 混拼
进线补偿固定 + 馈出抽屉，一段配齐。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
GCS 和 GCK 怎么选？
GCS：水平母线到 4000 A、回路密度更高，大电流多回路场合；GCK：2500 A 级、结构略简，常规馈出性价比好。同段配电里主进线大电流用 GCS，小馈出段 GCK 也常见——按回路清单核算后定。
抽屉柜和 GGD 固定柜怎么分工？
GGD 结构简单便宜：主进线、计量、补偿这些'装了不动'的回路用它。抽屉柜贵但可单元级检修：馈出和电机控制这些'经常操作'的回路用它。配电房经典布置就是两者混拼。
一个抽屉能带多大电流？
按单元规格：8E 单元到 63 A 左右，16E 到 250 A 级，24E/48E 到 630 A。更大电流的回路（框架断路器进线）通常做固定式或大单元，我们按回路清单排单元方案。
抽屉检修真的不停其它回路吗？
单元级故障抽出检修或换备件抽屉，同柜其它回路照常运行——前提是柜体分室隔离与插件规范。这也是抽屉柜的核心价值：检修窗口从'停一段'缩到'停一路'。
二次回路插拔会不会容易接触不良？
这是抽屉柜通病，所以我们的出厂流程里加了插件 5 次插拔复测；平时年度保养把全部抽屉做一次插拔动作再复位，接触面自清洁。备件上备一套二次插件端子就够了。
能改造成智能柜吗？
可以：单元加智能仪表或电机综保，RS485 组网上报回路电流 / 电度 / 状态，抽屉位置信号一并采集；既有柜改造或新柜选配都做，点表按需出。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
回路清单发来，单元方案照它排
回路清单（用途 / 容量 / 电机参数）发来，免费出抽屉单元排布方案 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
