数据中心列头柜
- 架构：A/B 双路独立进线，对应机房 2N / 双母线供电
- 分支监测：MCB 级每分支电流监测 + 分闸状态，精度 ±1% 级
- 上报：Modbus RTU/TCP 接入动环监控，告警实时推送
- 进线：断路器（250–630 A 常规）或母线插接箱（配合精密母线）
- 元件：施耐德 / ABB / 正泰，监测模块按平台协议选
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | 精密列头柜（RPP）或机架式 PDU，机房内与机柜列同排 |
|---|---|
| 标准尺寸（宽×深×高） | 600×1100×2000（列头柜）/ 19″ 上架（机架 PDU），可非标 |
| 柜体结构 | 冷轧板 / 铝型材，前后门通透散热 |
| 防护等级 | IP30（机房环境） |
| 显示 | 本地触控屏或数码管：总进线 + 各分支电流 |
| 走线 | 强电弱电分区，上走线 / 下走线按机房规划 |
| 额定电压 | AC 220/380V，50 Hz |
|---|---|
| 进线 | 断路器 250–630 A 或精密母线插接箱（按机房架构） |
| 双路架构 | A / B 双路独立，各带进线保护，互不切换（机柜侧双电源） |
| 分支配置 | MCB 分支 24–84 路（单极 / 三极按机柜供电），密度可定制 |
| 分支监测 | 每分支电流 + 分闸状态采集，监测精度典型 ±1% |
| 进线监测 | 三相电压 / 电流 / 功率 / 电度，谐波可选 |
| 通讯 | Modbus RTU / TCP 上报动环或 DCIM，告警实时 |
| 元件品牌 | 施耐德 / ABB / 正泰断路器 + 监测专厂模块 |
| 双路列头柜标准型 | 一列机架 A/B 两台列头柜，2N 供电标准做法 |
|---|---|
| 母线取电型 | 精密母线插接箱 + 小列头柜，高密度机房主流 |
| 机架 PDU 型 | 机柜内 19″ PDU（0U / 1U），与列头柜配合 |
| 改造扩容型 | 既有列头柜加监测模块 / 扩分支（按柜体评估） |
| 容器与算力型 | 高功率密度分支与温度监测强化 |
| 成套标准 | GB/T 7251.1 / IEC 61439-1 |
|---|---|
| 监测校验 | 分支监测与标准表比对逐台校验并记录 |
| 出厂试验（逐台） | 绝缘电阻、耐压、全分支通电与通讯联调 |
| 温升 | 分支端子与母排 ≤70 K（满载） |
| 随货文件 | 系统图、分支对照表（机柜号-分支号）、BOM、试验报告 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
分支号即机柜号
每个分支对应的机柜号 / 插座路数写进分支对照表，贴柜门内 + 随货电子档：机柜跳闸值班屏直接看到是哪台服务器，不再挨个排查。
和标准表比着校
分支监测逐台与标准表比对校验，误差记录出厂：动环告警可信的前提是监测数据可信，这条不做就是摆设。
A/B 永不并碰
A/B 双路柜间物理独立、各自保护，机柜侧双电源由服务器电源冗余解决——列头柜层面不做切换，杜绝并碰风险。
84 路也实测
高密度分支满载温升实测 ≤70 K，机房 40 ℃ 环境下依然达标——监测数据好看的前提是柜子真的扛得住。
监测线不串扰
监测通讯线与动力线分区分槽，屏蔽双绞单点接地：上报数据不跳变，动环不误报。
通讯在厂里就通
Modbus 上报与告警逻辑在厂内与动环模拟联调，现场通电即接入——机房改造窗口按小时算，不在现场调试。
实拍与柜体结构

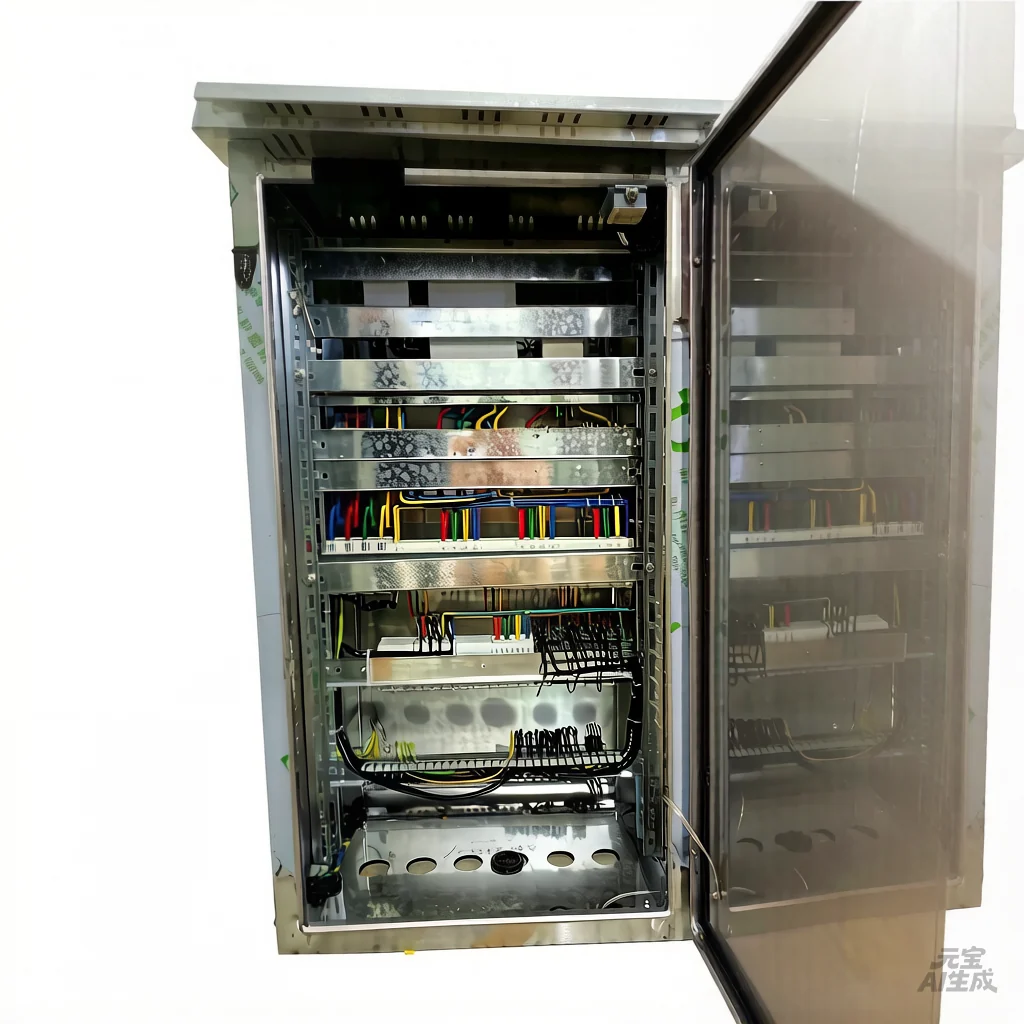

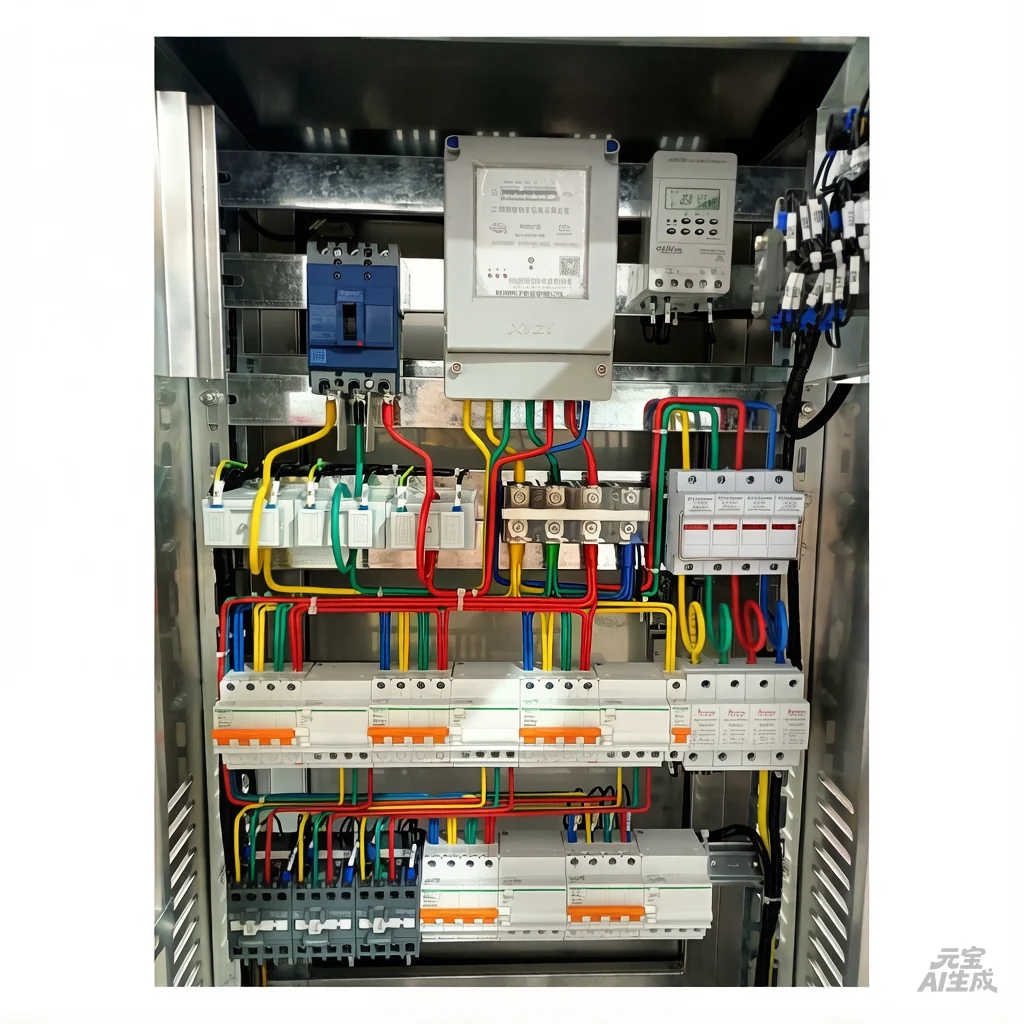

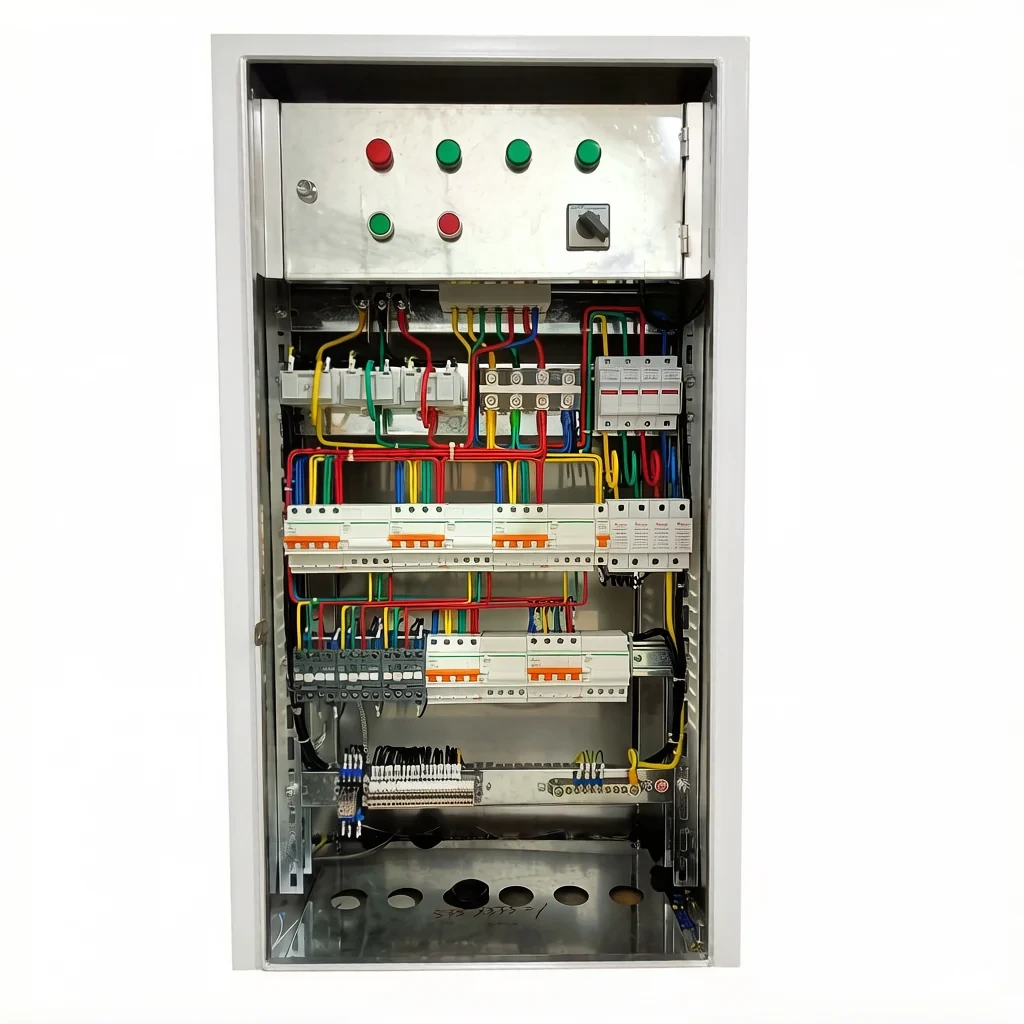

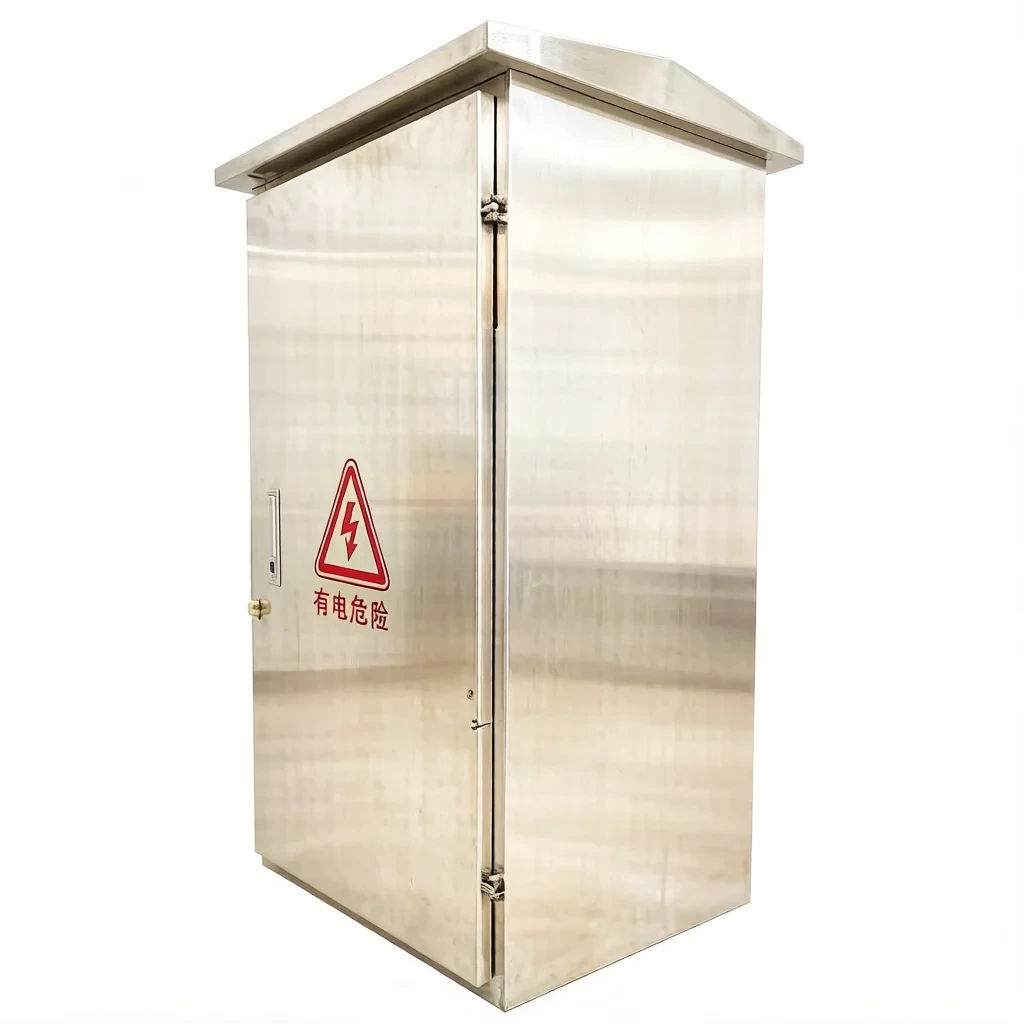

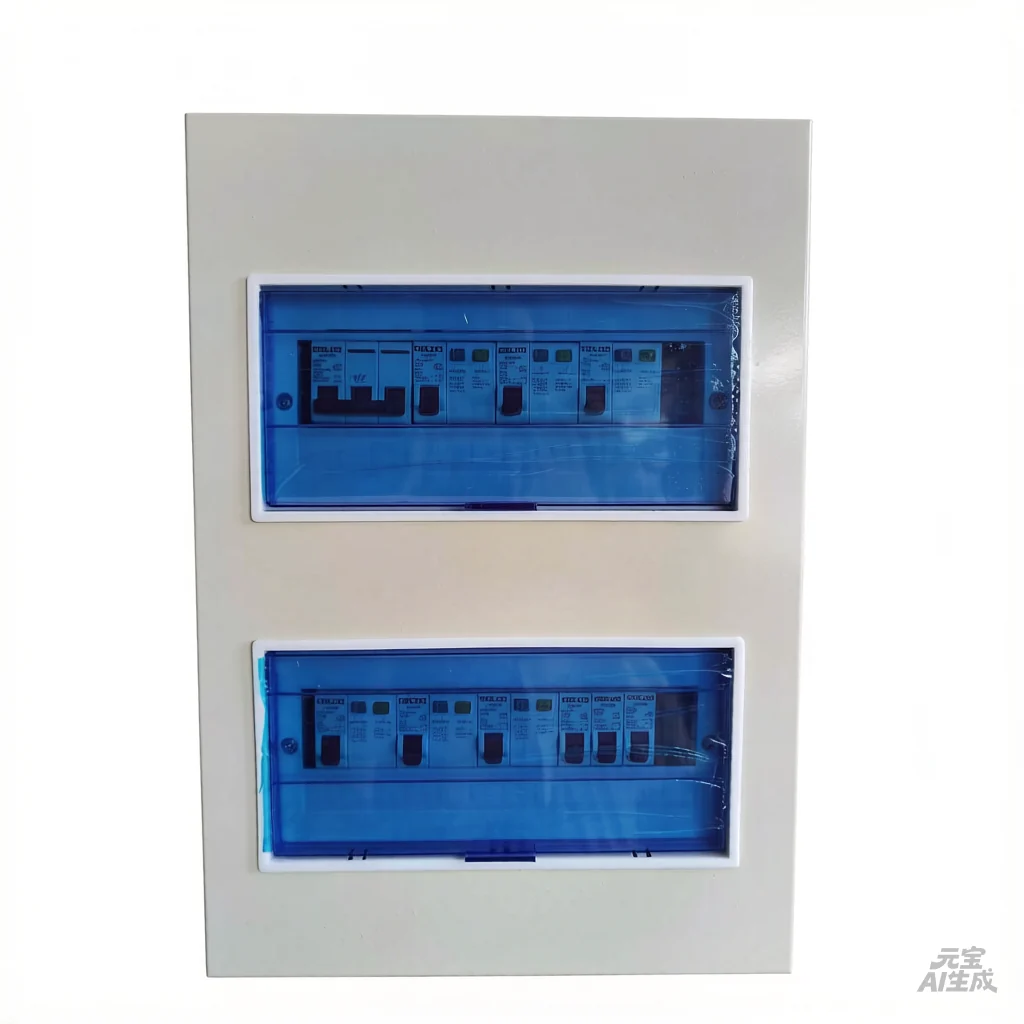

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
标准机房机列
一列一台 / 两台 A/B 列头柜。
高密度算力机房
84 路分支 + 温度监测强化。
模块化数据中心
母线取电 + 插接箱 + 小列头柜。
既有机房改造
加监测模块或扩分支按柜评估。
容器数据中心
预制化交付，现场快速拼装。
企业机房 / 弱电间
小容量列头柜 + 机架 PDU 组合。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
列头柜和机柜 PDU 什么关系？
层级关系：列头柜管一列机架的配电与监测（分支到机柜），机柜 PDU 管机柜内的插座分配（分支到设备）。机柜双电源 = 列头柜 A/B 两路各引一路到机柜内两个 PDU。我们两个层级都做，对照表贯穿到底。
A/B 双路为什么不做成自动切换？
机房冗余在服务器电源层完成：服务器双电源分别接 A/B 路，一路失电服务器无感。列头柜层面再加切换反而引入单点与并碰风险——这是数据中心供电架构的通行做法。
分支监测到 MCB 级有什么用？
颗粒度决定排障速度：分支级监测能直接看到哪一路（哪台机柜）电流异常或跳闸，值班屏定位到机柜号；只监测总进线的，出问题还得拿钳形表逐路量。机房越大这条越值钱。
能接我们现有的动环系统吗？
Modbus RTU / TCP 标配，点表按动环或 DCIM 的协议出（常见也支持 SNMP 网关转换）。把动环品牌与点表要求发来，我们在出厂前联调好。
机柜功率密度上去了柜子扛得住吗？
高密度（单柜 8 kW 以上）分支电流大、发热集中：按满载温升实测出厂（≤70 K），铜排截面与分支布局按密度定制。把机柜功率与数量发来，我们按实际负载排分支。
改造项目能保留旧柜吗？
看柜况：结构完好可以加监测模块 / 换分支断路器；柜体老化或分支不够的建议整柜换新，旧柜分支对照表迁移，机柜侧接线不动。现场照片发来免费评估。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
机柜清单与密度发来，分支照它排
机柜数量 / 功率密度 / 动环协议发来，免费出列头柜方案与分支对照 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
