一、配电箱和配电柜到底差在哪? 一个口诀分清
口诀：「小而薄是箱，大而深是柜」。按惯例：
| 项目 | 配电箱 | 配电柜 |
|---|---|---|
| 典型容量 | ≤ 250 A | ≥ 250 A |
| 典型高度 | ≤ 1000 mm | ≥ 1600 mm |
| 典型深度 | ≤ 300 mm | ≥ 400 mm |
| 主要标准 | GB/T 7251.3 | GB/T 7251.1 |
| 典型用途 | 户内 / 户外终端 | 车间 / 楼层主配电 |
但实际项目里两者经常混用 —— 「配电箱」叫顺口了，2000 A 的也叫配电箱。本文以实用选型为准，不卡字眼。
二、照明配电箱：办公室 / 商场 / 住宅 户内 IP30–IP40
照明配电箱是最常见的终端箱,户内壁挂明装或嵌入式安装。常见尺寸：
| 规格 | 外形(mm) | 可装回路 | 总开关 | 适用 |
|---|---|---|---|---|
| 6 回路 | 300 × 200 × 110 | 6 路 1P | 40 A 2P | 小户型 / 商铺 |
| 12 回路 | 400 × 300 × 110 | 12 路 1P | 63 A 2P | 标准三居室 |
| 18 回路 | 500 × 400 × 110 | 18 路 1P | 100 A 2P | 小型办公室 |
| 24 回路 | 600 × 500 × 110 | 24 路 1P | 100 A 2P | 写字楼楼层 |
金麟照明箱默认配施耐德 C65 系列小型断路器，浪涌保护可选，带 5 位 N 排 + 5 位 PE 排，符合 GB 50054-2011 第 5.2.7 条。
三、动力配电箱：车间设备专用 3 相动力 + 漏电保护
动力配电箱的关键词是 3 相 380 V + 漏电保护,常见于：
- 机床 / 加工中心:每台 7.5–22 kW 单独回路，断路器 + 接触器 + 热继电器
- 水泵 / 风机:一用一备轮换，断路器 + 双接触器机械互锁
- 压缩机 / 注塑机:启动电流大，断路器降容至 80% 使用
动力箱总进线必须配漏电保护(30mA,≤0.1s 动作),这是 GB 50054 第 5.2.5 条强制要求，不能省。漏电保护器选 4 极 30mA,接于总开关后，4 路出线每路分别再设分路断路器。
四、户外配电箱：IP65 / 不锈钢 / 防水 环境比容量更要紧
户外配电箱的核心指标是 防护等级。金麟常用方案：
| 环境 | 推荐等级 | 推荐材质 | 结构细节 |
|---|---|---|---|
| 一般户外(雨棚下) | IP54 | 冷轧钢板喷塑 | 门带密封条 + 通风帽 |
| 完全户外(无遮挡) | IP65 | 304 不锈钢 | 门带密封条 + 排水孔 + 防雨罩 |
| 海边 / 化工 | IP66 | 316 不锈钢 | 全密封 + 防腐蚀喷涂 |
| 海边 + 强风 | IP66 + 防风锁 | 316 不锈钢 | 三点联动锁 + 铰链加强 |
IP 数字的含义：第一位「防尘」,第二位「防水」。IP65 = 完全防尘 + 任何方向低压水柱冲刷无影响；IP66 = 防尘 + 强力水柱。
五、户内终端箱：PZ30 / JP 配电箱 模数化 · 装修标配
PZ30 与 JP 是 装修阶段最常见的终端箱,都采用模数化导轨 + 透明门结构。差别：
| 项目 | PZ30 | JP 柜(配电箱) |
|---|---|---|
| 容量上限 | ≤ 100 A | ≤ 250 A |
| 回路数 | 6–30 路 | 6–24 路 |
| 典型用途 | 户内终端 / 二次配电 | 户内主进线分箱 |
| 价格 | 低 | 中 |
PZ30 偏小偏薄，适合户内终端；JP 柜 偏大偏厚，适合户内主进线分箱。两者都有透明门版本可选，方便日常检修看分路状态。

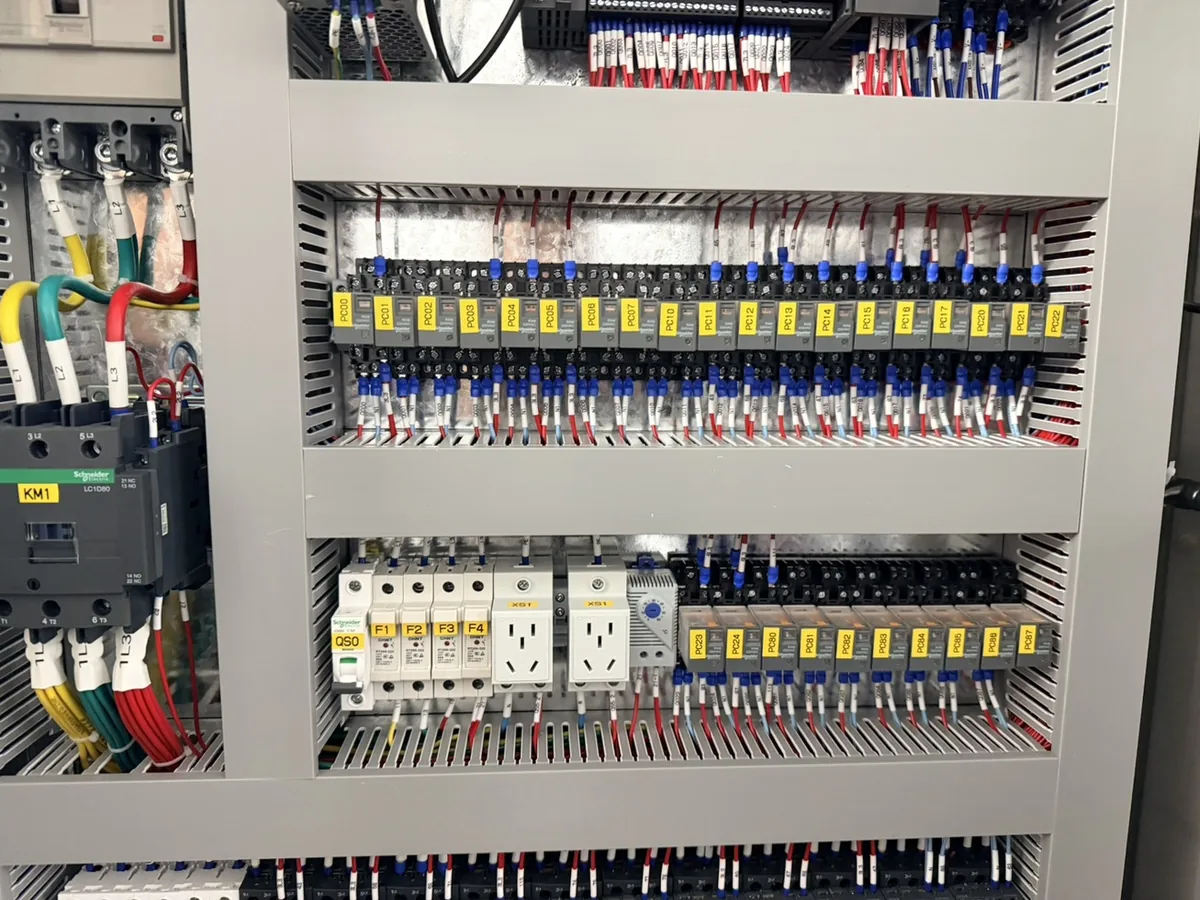

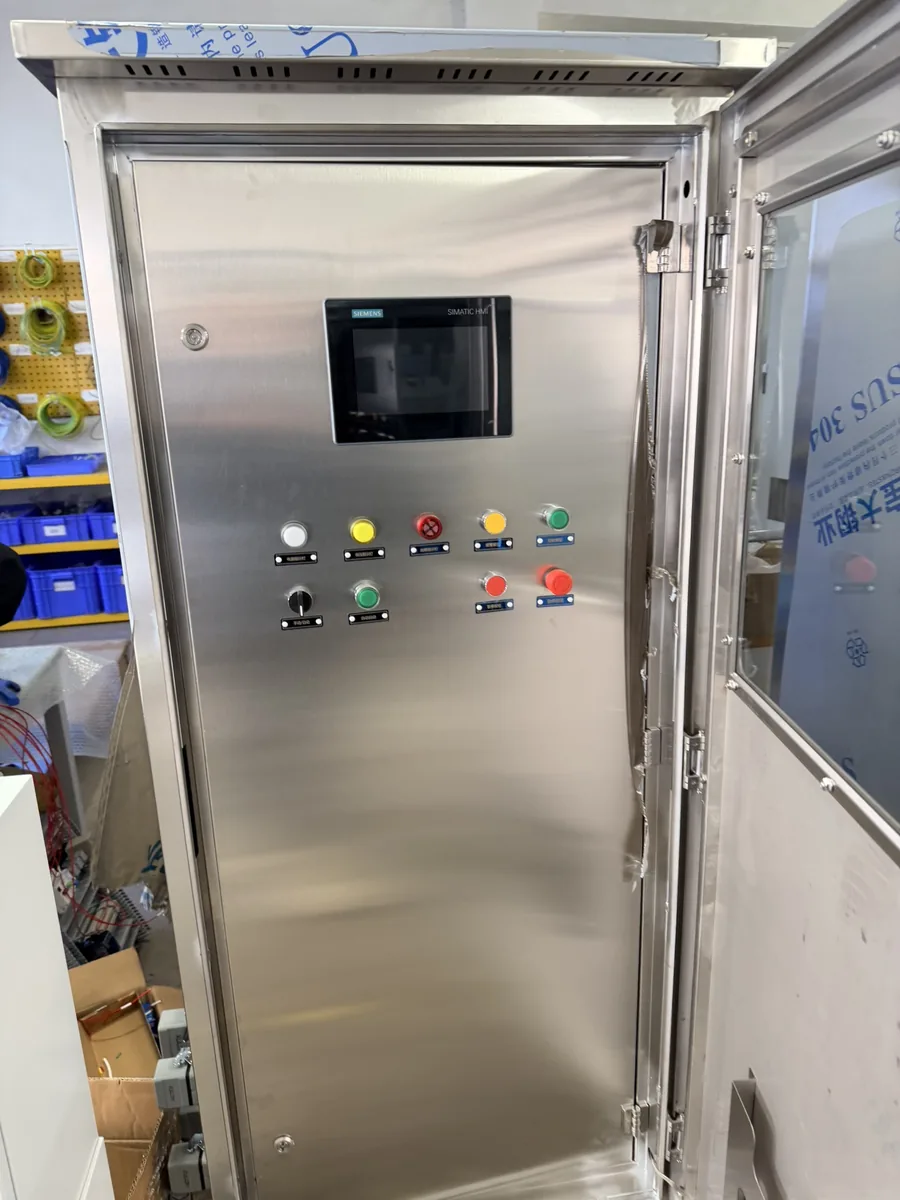

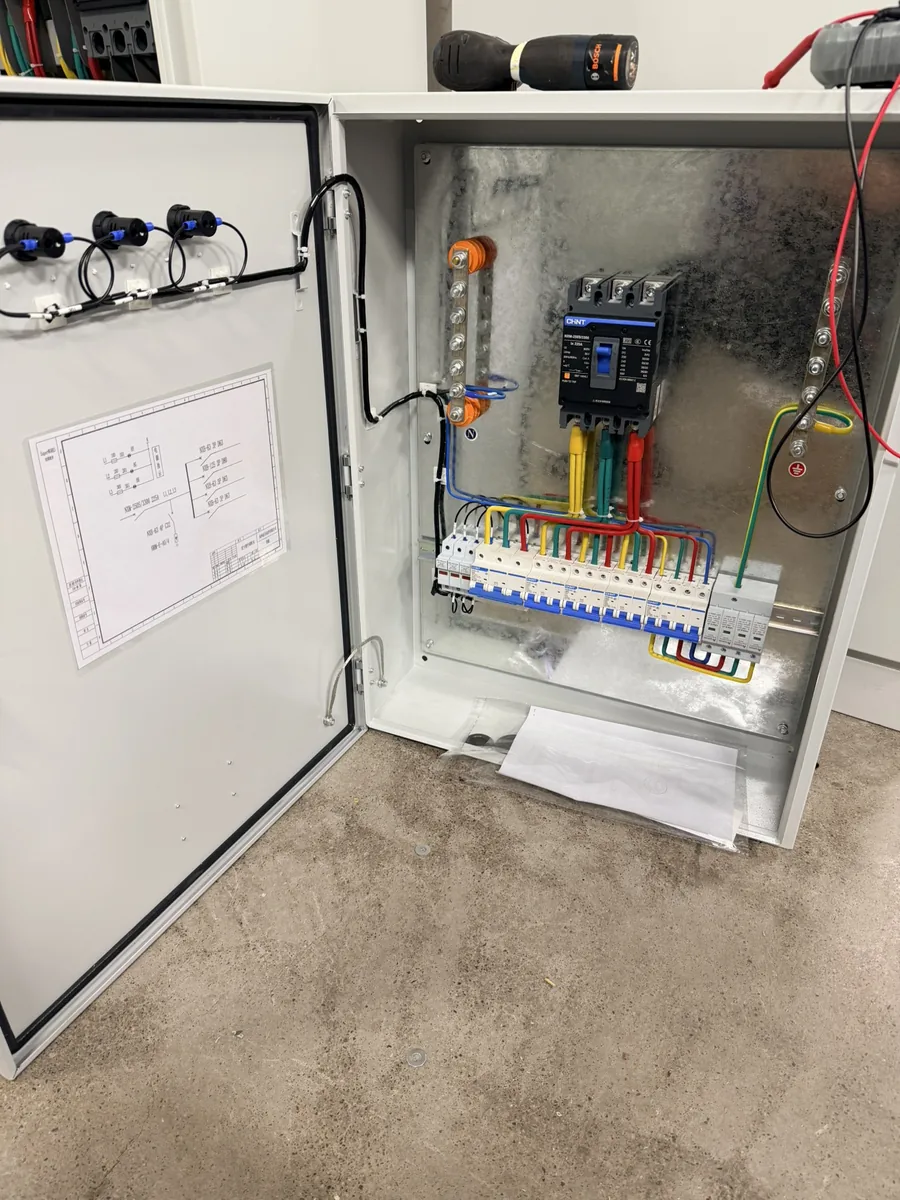

六、车间实拍：5 张装配细节特写 (车间实拍)
下列全部是桐庐凤川工业区车间装配线实拍。金麟电气不发布 AI 渲染的产品白底图 —— 我们只用真实产线图。如需白底产品图用于画册/样册，微信：186 5712 0011 索取。
常见问题 FAQ
配电箱 IP54 和 IP65 价差大吗?
差 15–25%。IP54 用冷轧钢板喷塑 + 密封条就够；IP65 还要 304 不锈钢或加厚喷塑 + 防雨罩 + 排水孔。如果是海边或化工环境，直接上 316 不锈钢，再加 30%。
配电箱可以倒着进线吗?
技术上可以，但不推荐。倒进线会让冷凝水沿母排往下流，容易在接线端子处形成积水。规范要求上进上出 / 下进下出,进出线方向一致；特殊场景要倒进，务必加装防倒流接头。
配电箱需要做 3C 认证吗?
成套产品(配电箱 / 配电柜)做 CQC 自愿性认证,不强制；但进入某些项目招投标时会要求 3C 证书。低压元件(断路器 / 接触器)需 3C。金麟电气持有 ISO 9001:2015 / CE(LVD+EMC)/ IP65 测试报告原件，3C 可按订单申请。
暗装配电箱要预留多少空间?
箱体尺寸 + 四周 50mm 散热空间 + 前方 600mm 操作空间。例：400×300×110 暗装箱，预留洞尺寸约 410×310×120(深)。如要装漏电模块，加 20mm 深。
配电箱里有 N 排和 PE 排，能不能共用?
不能共用。GB 50054-2011 第 5.2.7 条强制规定 TN-S 系统中 N 与 PE 必须分开。共用会导致：①漏电保护误动 ②TN-S 失去意义 ③部分精密设备异常。常见错误：户内小箱用一根汇流排兼做 N+PE,配电验收会被退回。
