空压机控制柜
- 起动方式：星三角降压（7.5–160 kW 常用）、软启动（大功率）、变频调速（恒压供气节能）
- 控制逻辑：加卸载控制、恒压供气 PID 调节、多台联控（按压力统一启停与轮换）
- 轮换与备用：多台空压机按运行时间或启动次数轮换，故障自动切换备用机
- 保护：过载、缺相、短路、过热、相序保护；含排气温度与压力异常报警接口
- 信号接口：运行、故障、加载状态输出；可接集中监控或工厂能源管理系统
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | 落地式空压机控制柜，单机一柜或多机联控一柜 |
|---|---|
| 标准尺寸（宽×深×高） | 800×600×1800 / 1000×600×2000 / 1200×800×2000 mm，按台数与功率选 |
| 柜体结构 | 2.0 mm 冷轧碳钢折弯焊接 + 加强筋，静电粉末喷涂 |
| 表面处理 | 除油 → 除锈 → 磷化 → 静电粉末喷涂 60–80 μm，200℃ 烘烤 30 分钟 |
| 防护等级 | IP54 标配 / IP55 / IP65 可选（空压机房粉尘与高温环境建议升级） |
| 散热 | 柜顶排风 + 柜底进风带过滤网；变频方案的变频器区单独风道 |
| 安装方式 | 落地安装，柜前留 ≥800 mm 检修通道，远离空压机排气与散热口 |
| 进出线 | 底部电缆进线带格兰板，主回路出线铜排引出 |
| 适配功率 | 7.5–315 kW（单台）；多台联控按总功率设计进线容量 |
|---|---|
| 起动方式 | 星三角降压起动（常用）、软启动（大功率）、变频调速（恒压供气） |
| 控制逻辑 | 加卸载控制、按管网压力统一启停、多台联控与自动轮换 |
| 轮换策略 | 按累计运行时间或起动次数轮换，先启先停 / 先启后停可设 |
| 压力控制 | 压力开关（经济）或压力变送器 4–20 mA（连续，可做 PID 恒压） |
| 保护功能 | 过载、缺相、短路、过热、相序保护；排气温度与压力异常报警接口 |
| 通讯接口 | Modbus / Profinet，可接入工厂能源管理系统或上位监控 |
| 信号输出 | 运行、故障、加载 / 卸载状态无源接点输出至值班室 |
| 单机加卸载控制 | 一台空压机按储气罐压力自动加卸载，结构最简单 |
|---|---|
| 一用一备 | 两台空压机主备运行，故障自动切换并报警 |
| 多机联控轮换 | 多台空压机按管网压力统一决定开几台，并按运行时间轮换 |
| 变频恒压供气 | 一台变频机做调节、其余定频机做基载，管网压力波动明显收窄 |
| 远程监控方案 | 各台运行状态、加载率与故障经通讯上传，可做用气量统计 |
| 老机房改造 | 保留空压机主电机与机头，更换控制柜实现联控与轮换，不改动机器本体 |
| 参照标准 | GB/T 7251.1 / IEC 61439-1（成套）；GB/T 5226.1（机械电气安全） |
|---|---|
| 电气间隙与爬电距离 | 符合污染等级 3、过电压类别 III 要求 |
| 绝缘电阻 | ≥1 MΩ（500V 兆欧表） |
| 工频耐压 | 主回路 2500V / 1 min，控制回路 1500V / 1 min |
| 联控逻辑验证 | 出厂前模拟压力信号验证加卸载、多台投入与轮换逻辑，并记录压力设定值 |
| 出厂试验（逐台） | 回路检查、绝缘与耐压、起停操作、保护动作、联控逻辑、带载试运行 |
| 随货文件 | 电气原理图、端子接线表、压力设定值表、BOM、试验报告、出厂照片 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
多台按压力一起定
联控柜按管网压力统一决定开几台、谁做主、谁卸载。空压机房最大的浪费不是机器效率低，是几台机器各干各的。
不让一台跑到底
多台空压机按累计运行时间轮换。主机、油分、皮带磨损更均匀，保养周期也好排。
变频 + 定频分工
一台变频机做调节、定频机做基载，压力波动收窄到 ±0.01 MPa 量级，同时避免机器频繁加卸载。
起动电流压到 1/3
螺杆机起动转矩大，星三角是最常用也最经济的方式。功率再大或电网条件受限时改软启动或变频。
柜体不装排气口旁边
柜体安装位置避开空压机排气与散热口，机房温度本身就是柜内温度的下限 —— 装错地方，柜内 60℃ 起步。
压力信号全流程测
出厂前用模拟压力信号把加卸载、投入、轮换、故障切换全部动作一遍，压力设定值表随柜交付。

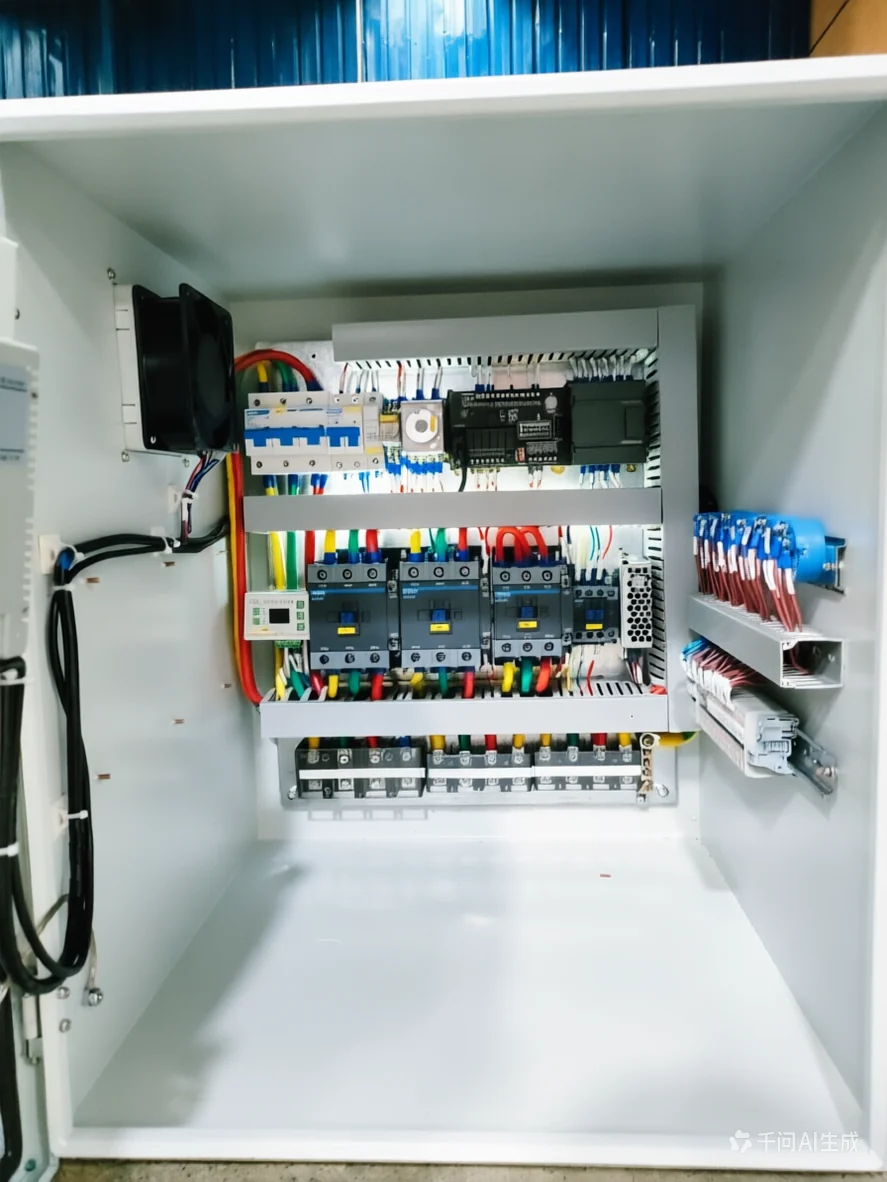

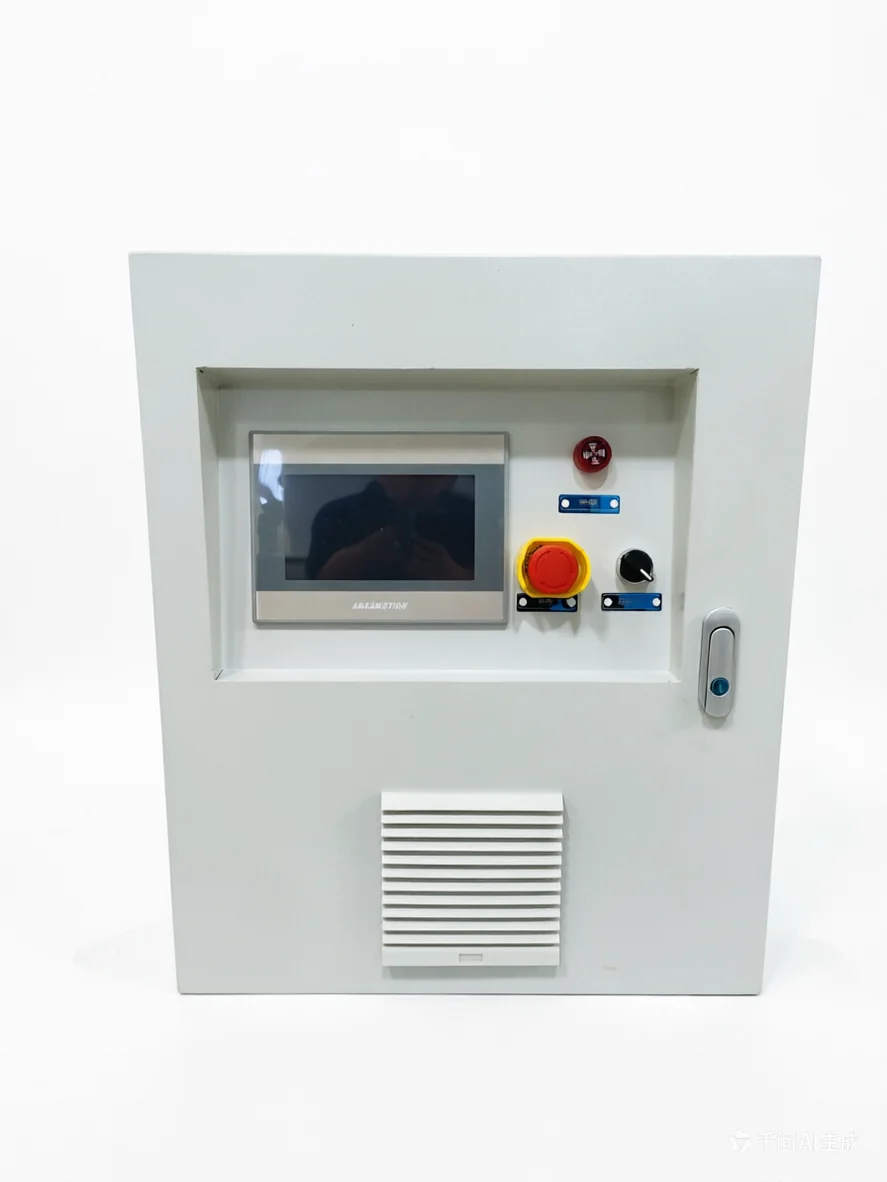

实拍与柜体结构
下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
机械加工车间
气动工具、夹具与自动化设备的气源控制。
喷塑与喷涂线
喷涂用气压力稳定要求高，适合变频恒压方案。
纺织与包装行业
用气点多且分散，多机联控轮换减少空载。
食品与医药行业
无油空压机组的配电与联控，配合洁净要求。
矿山与建材
大功率空压机组的起动控制与集中监控。
老空压机房改造
保留机器本体，换控制柜做联控与轮换，投入小见效快。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
多台空压机联控能省多少？
取决于原来的运行方式。常见的情况是几台机器各自加卸载、长期有一台在空转，联控后按需开台数并轮换，空载时间能明显压缩。具体节能量要看用气曲线，把每天的用气规律和机器台数告诉我们，可以估算。
定频机加变频机怎么配？
常规做法是一台变频机做调节（跟着用气波动升频降频），其余定频机做基载（要么满载要么停）。这样比全变频投资小，压力也稳。如果用气波动特别大，可以配两台变频机。
螺杆机的起动方式怎么选？
7.5–160 kW 星三角是最经济的；功率更大、或者电网容量紧张、或者要求起动更平滑时用软启动；变频机本身就是软起，不需要额外考虑。
压力开关和压力变送器用哪个？
压力开关便宜、接线简单，但只能设定固定的起停点，压力会在上下限之间来回波动；要恒压控制就得用压力变送器做 PID。变频方案必须用变送器。
原来的空压机还能用吗？
可以。多数改造项目保留空压机本体与主电机，只更换控制柜、加装联控与信号采集。改造前把机器的品牌型号、主电机功率和现有控制方式告诉我们，我们确认接线方案。
能不能接到工厂的能源管理？
可以。各台的运行状态、加载率、故障与用气压力都能通过 Modbus / Profinet 接口上传，做用气量统计与异常报警。接口协议按你们现有系统的要求配置。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
空压机房电费高，还是气压不稳？
把空压机的台数、功率、用气规律发过来，免费出联控方案与节能估算 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
