动力配电柜
- 进线：断路器 / 隔离开关总进线，母线按短路容量与载流量核算截面
- 馈出：电机、照明、插座、加热等回路分路馈出，各自带断路器与保护
- 母排：TMY 镀锡铜母排 30–40 N·m 力矩紧固，连接处划线标记可复检
- 元件：施耐德 / ABB / 西门子 / 正泰，可按图纸指定或自采寄厂
- 试验：逐台绝缘电阻、耐压、回路通断与通电功能试验
规格参数
下表覆盖工厂配电房八成场景。超出范围的照样能做，属工程件，单独核算，当天给报价思路。
| 柜型 | 落地式动力配电柜，单门 / 双门 / 上下门，可与相邻柜并联 |
|---|---|
| 标准尺寸（宽×深×高） | 600×600×1800 / 800×600×1800 / 800×600×2000 / 1000×600×2000 mm，可非标 |
| 柜体结构 | 2.0 mm 冷轧碳钢咬缝焊 + 加强筋，静电粉末喷涂 |
| 表面处理 | 除油 → 除锈 → 磷化 → 静电粉末喷涂 60–80 μm，200℃ 烘烤 30 分钟 |
| 防护等级 | IP54 标配 / IP65 可选（GB 4208 / IEC 60529） |
| 母排系统 | TMY 镀锡铜母排，30–40 N·m 力矩紧固，连接处划线标记 |
| 进出线 | 顶部 / 底部电缆进线，带格兰板或桥架开孔，馈出回路按图编号 |
| 门与锁 | 多点门锁，可选观察视窗；上下门分区布置（总开关上、馈出下） |
| 额定电压 | AC 380V / 400V，50 Hz，三相（含零线 / 地线） |
|---|---|
| 母线载流 | 主母线 ≤2000 A，分支母线按回路载流量核算截面 |
| 进线方式 | 断路器进线 / 隔离开关进线 / 双电源进线（ATS），按供电方案选 |
| 馈出回路 | 电机、照明、插座、加热、控制等回路分路馈出，各自带断路器保护 |
| 保护配置 | 过载、短路、漏电（按回路性质选配），电机回路配热磁或电子式脱扣 |
| 接地系统 | PE 接地母排独立布置，接地连续性逐回路检测 |
| 计量（选配） | 内嵌计量表或电表，做分路 / 总表计量 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰，或按图纸指定、自采寄厂 |
| 总进线 + 多馈出 | 一路总进线，若干馈出回路给不同设备供电，最常用的动力柜形式 |
|---|---|
| 双电源进线 | 市电 + 备用电双电源进线，ATS 自动切换，重要设备不停电 |
| 计量 + 馈出 | 总进线带计量，馈出回路分路供电，适合按区域或楼层计量 |
| 电机集中馈电 | 多台电机回路集中一柜，配热磁保护，就地或远程控制 |
| 与母联配合 | 双段母线经母联开关联络，一段检修另一段照常供电 |
| 户外动力柜 | 户外安装的防雨动力柜，IP65，带底部抬高与防凝露 |
| 参照标准 | GB/T 7251.1 / IEC 61439-1（成套）；GB/T 7251.12（配电板） |
|---|---|
| 电气间隙与爬电距离 | 符合污染等级 3、过电压类别 III 要求 |
| 绝缘电阻 | ≥1 MΩ（500V 兆欧表） |
| 工频耐压 | 主回路 2500V / 1 min，控制回路 1500V / 1 min |
| 接地连续性 | PE 母排到每台元件的接地回路逐点检测 |
| 出厂试验（逐台） | 回路通断、绝缘电阻、耐压、接地连续性、通电功能、指示与联锁 |
| 随货文件 | 电气原理图、回路清单、含品牌型号的 BOM、试验报告、出厂照片 |
五步勾出你这组柜
右侧实时生成配置说明，提交询价时一并带过去，省掉一轮来回确认。
做工细节
统共用了几十年，常见故障点就那几处：母排接触不良、门封渗水、补偿柜温升偏高、馈出接错相。下面六条是针对这些点定的硬做法，每台柜都能对得上。
母排力矩紧固
镀锡铜母排按 30–40 N·m 力矩紧固，连接处划线标记。力矩不够会发热，标记褪了还能复查有没有松动。
回路按负载分
电机、照明、加热回路分路馈出、分开布置。不同性质的负载启动特性不同，混在一路只会让保护误动作。
母排截面核算
主母排和分支母排都按载流量与短路容量核算截面。截面算小了不是当天出问题，是大电流时温升慢慢把绝缘烤老。
上下门分区
总开关在上、馈出在下，上下门分区布置。检修馈出回路时不用碰总开关，安全性好一截。
PE 逐点检测
接地母排独立布置，每台元件的接地回路出厂前逐点检测。保护动作了，接地这条回路必须可靠。
通电功能试验
出厂前逐台做通电功能试验，指示、联锁、保护动作都要过一遍，不做抽检。
实拍与柜体结构

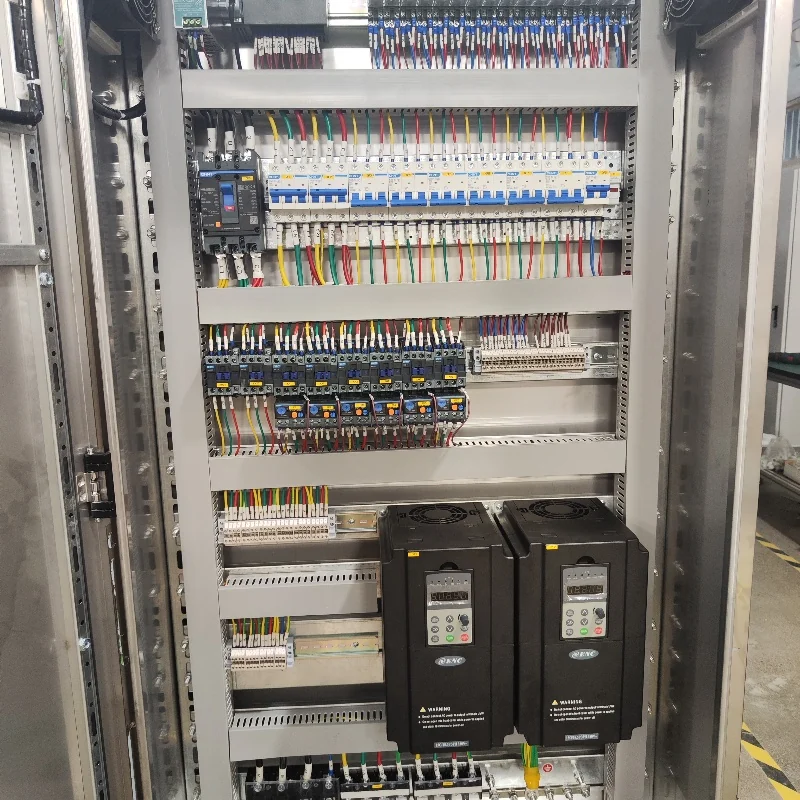

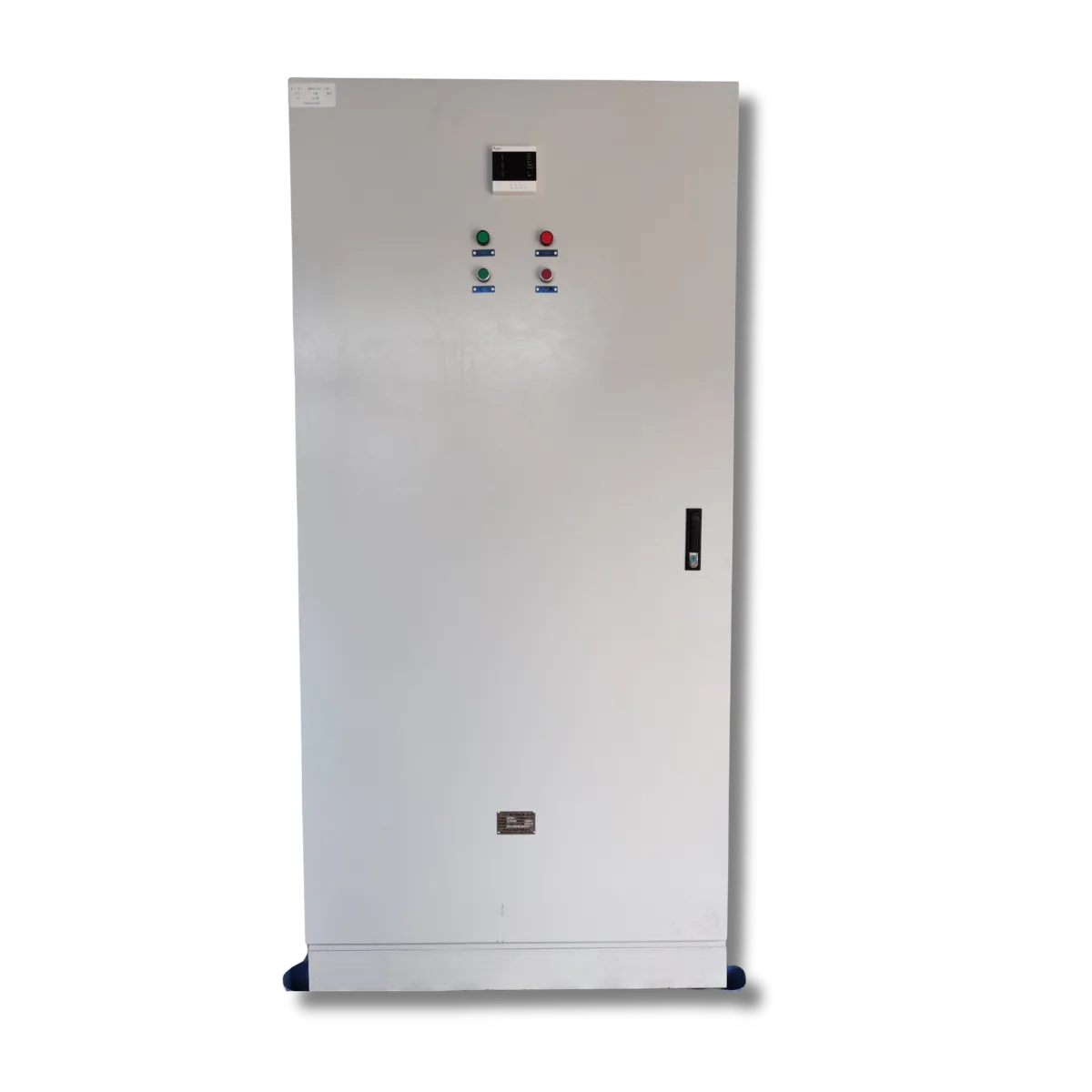

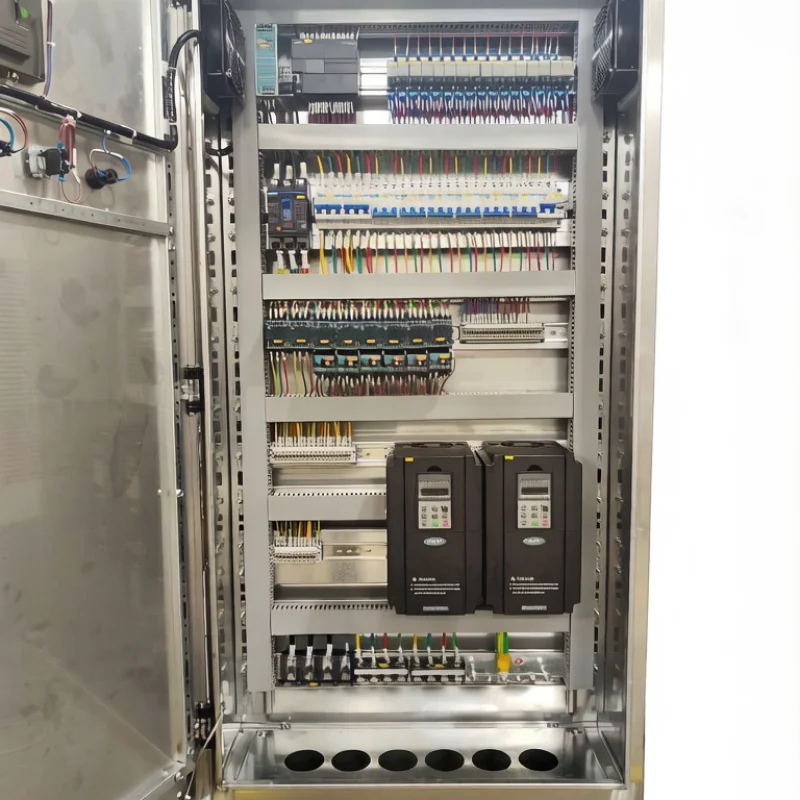

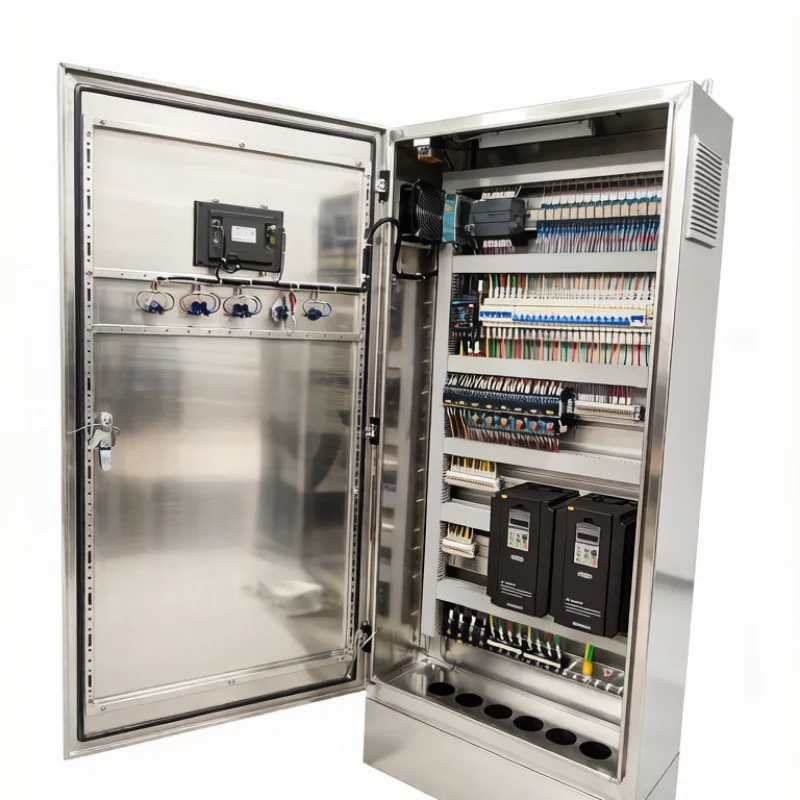

下面是我们车间内的实拍，从整机外观到柜内母排与二次接线，工艺做法可逐条对。
图位说明：01–05 为车间实拍（编号即拍摄清单序号）。线稿为柜体正视结构，尺寸与上方规格表一致。
装在哪些配电房里
下面这些是常规应用场景，可直接谈方案与配置；行业维度的做法见行业方案页。
工厂车间配电
为各台生产设备、电机、加热装置分路供电。
泵站与污水厂
水泵、风机、格栅等设备的集中馈电。
商业建筑与楼层
按楼层或区域做动力分配，配合计量表。
矿山与重机
破碎、输送、提升设备的动力馈电。
市政与基础设施
道路照明、泵房、排涝站的动力配电。
户外动力用电
户外防雨动力柜，给临时或露天设备供电。
商务条件
2026 年 9 月定稿口径，报价单同此。
| 图纸与设计 | 免费 |
| 起订量 | 1 台（量产建议 ≥5 台） |
| 量产交期 | 图纸确认后 15–25 天 |
| 准时交付率 | 98% |
| 质保 | 12 个月 |
| 起运地 | 杭州 |
| 元件品牌 | 施耐德 / ABB / 西门子 / 正泰 |
| 验厂与发货确认 | 欢迎验厂；发货前提供成品图与视频 |
| 产能 | 5,800+ 台 / 年 |
给技术部门的文件
选型手册、外形尺寸与询价清单，留给对方的电气工程师。三种资料正在按产品线整理归档，齐了直接挂下载。
采购与电气工程师最常问的六个问题
动力配电柜和照明配电箱有什么区别？
动力柜管动力设备——电机、水泵、风机这类大电流三相负荷，母排粗、回路少而大；照明箱管末端照明和插座，回路多而小、多用模数化元件。两者在配电系统里是上下级关系，动力柜在上游，照明箱在末端。
馈出回路怎么算？我该报多少路？
按设备清单来：每台需要独立保护与控制的设备算一路。把设备清单、功率、是否需要就地或远程控制发过来，我们帮你列回路表、排柜型。
能用我们指定的元件品牌吗？
可以。施耐德、ABB、西门子、正泰是常规配置，也可以按图纸指定其他品牌，或者你们自采元件寄厂，我们做入厂检验后装柜。
双电源进线能做吗？
能。市电 + 备用电双电源进线，配 ATS 自动切换，重要设备不停电。切换时间与负荷性质有关，询价时说明是哪些负荷要用。
柜子以后要加回路怎么办？
建议在排柜时预留 15% 左右的备用回路和母线余量。真到要加的时候，加回路比换柜便宜得多。
报价需要我提供什么？
供电方案（进线方式、母线容量）、设备清单与功率、馈出回路数、是否需要计量或双电源、安装环境与尺寸限制。有系统图最好，没有回路表也能先出方案。
同一组主回路里的其他柜型
相关产品暂用色块占位（产品实拍未齐，补齐后统一替换）；内链按上线后实际 URL 回填。
有一张配电系统图？直接发来排柜
把供电方案与设备清单发过来，免费排回路表与柜型 · 24 小时内报价。源头工厂直供，1 台起订，15–25 天交货，质保 1 年。
ISO 9001:2015 · CE(LVD+EMC) · CQC · IP65
发询价请带上：系统图或一次方案、配电房平面布置、负载清单、元件品牌要求。没有完整图纸也能谈，先给容量和柜型即可。
